Fotokomórka rozróżniająca kolory

Wzmacniacz z funkcją Teach In do łatwego programowania. Możliwość ustawienia i zapamiętania 3 różnych kolorów. Funkcja Mix pozwala na wejście kilku kolorów na jednym kanale, aby wykryć obiekt składający się z kilku odcieni. Zewnętrzne Teach In zezwala na programowanie z PLC lub przycisku. Światłowody są dostępne w 2 rozmiarach, w zależności od odległości do obiektu i rozmiaru plamki świetlnej.

Dane techniczne

Nr katalogowy

CS-D3-PNP

Metoda detekcji

Pomiar widma RGB

Odległość detekcji

Patrz poniżej

Napięcie zasilania

12 do 24 V DC ±10 % tętnienia 10 %

Pobór mocy

Max. 1,6 W

Czas reakcji

Tryb normalny (NML)* max. 1 ms
Tryb uśrednionego rozróżniania (AVE) max. 5 ms

Ustawienia

Automatyczne (AUT)/Ręczne (MAN.)/Mieszane. (MIX.)

Funkcja czasowa

Przełączalne opóźnienie czasowe 50 ms
Bez opóźnienia (NON) / Opóźnienie (OFD)

Źródło światła

Czerwona/Zielona/Niebieska LED

Wyjście*

PNP 100 mA max. Zabezpieczenie przed zwarciem

Stopień ochrony

IP65

Zakres temperatur

-10 °C do +55 °C



Nr katalogowy

CS-DF10

CS-DF30

Odległość detekcji

13 mm (10-16 mm)

33 mm (28-38 mm)

Długość światłowodu

2 m Można uciąć na tylnej krawędzi

Wielkość plamki świetlnej

Max. 3 mm (średnica)

Max. 5 mm (średnica)

Promień gięcia

25R

Stopień ochrony

IP54 (wodoszczelna optyka)

Max. światło zakłócające

5 000 lux (światło sztuczne) 10 000 lux (światło słoneczne)

Zakres temperatur

-25 °C do +55 °C

Certyfikaty

Ce-marking

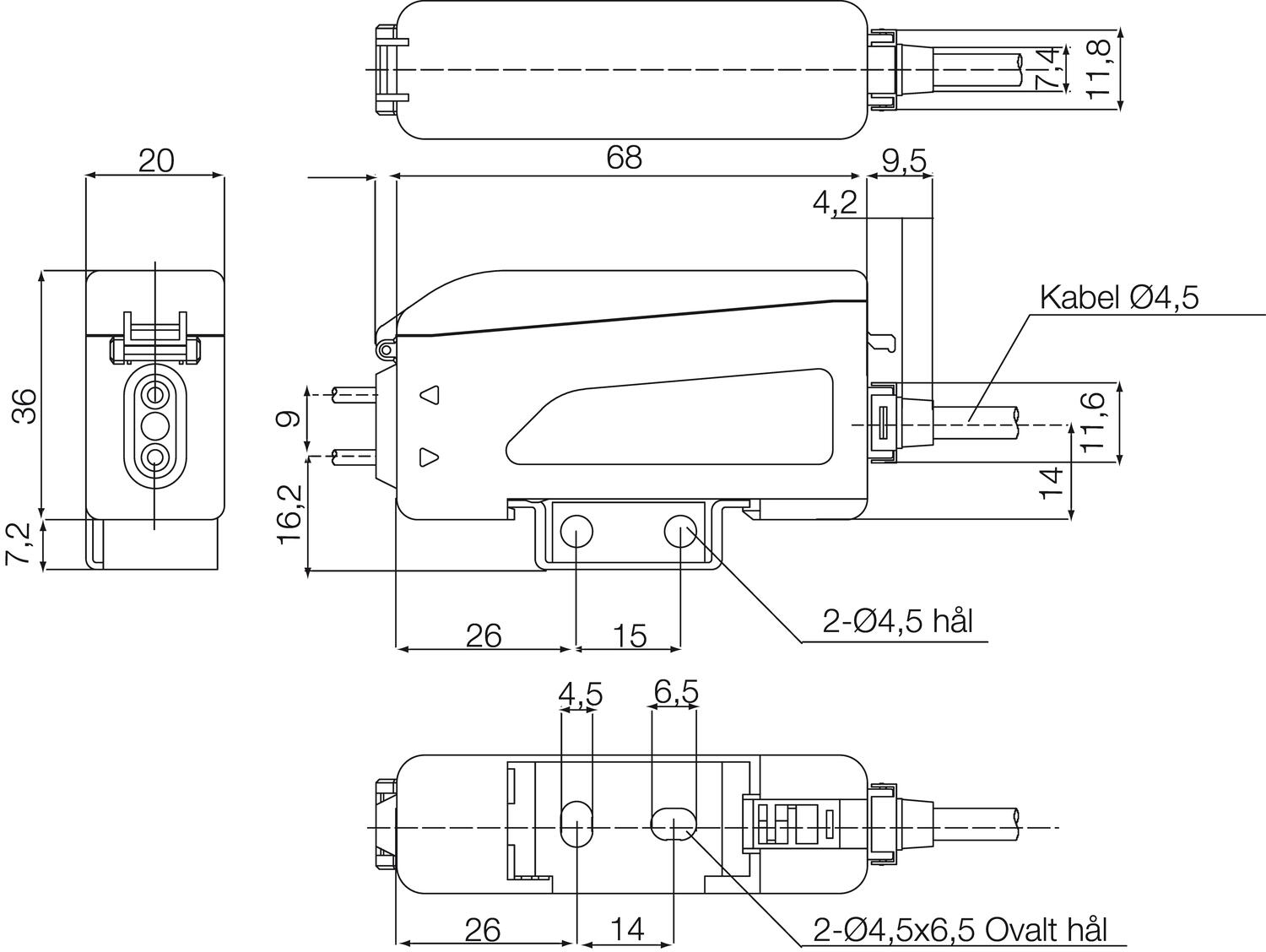

Wymiary

Wzmacniacz Model CS-D3

Światłowód CS-DF10

Światłowód CS-DF30

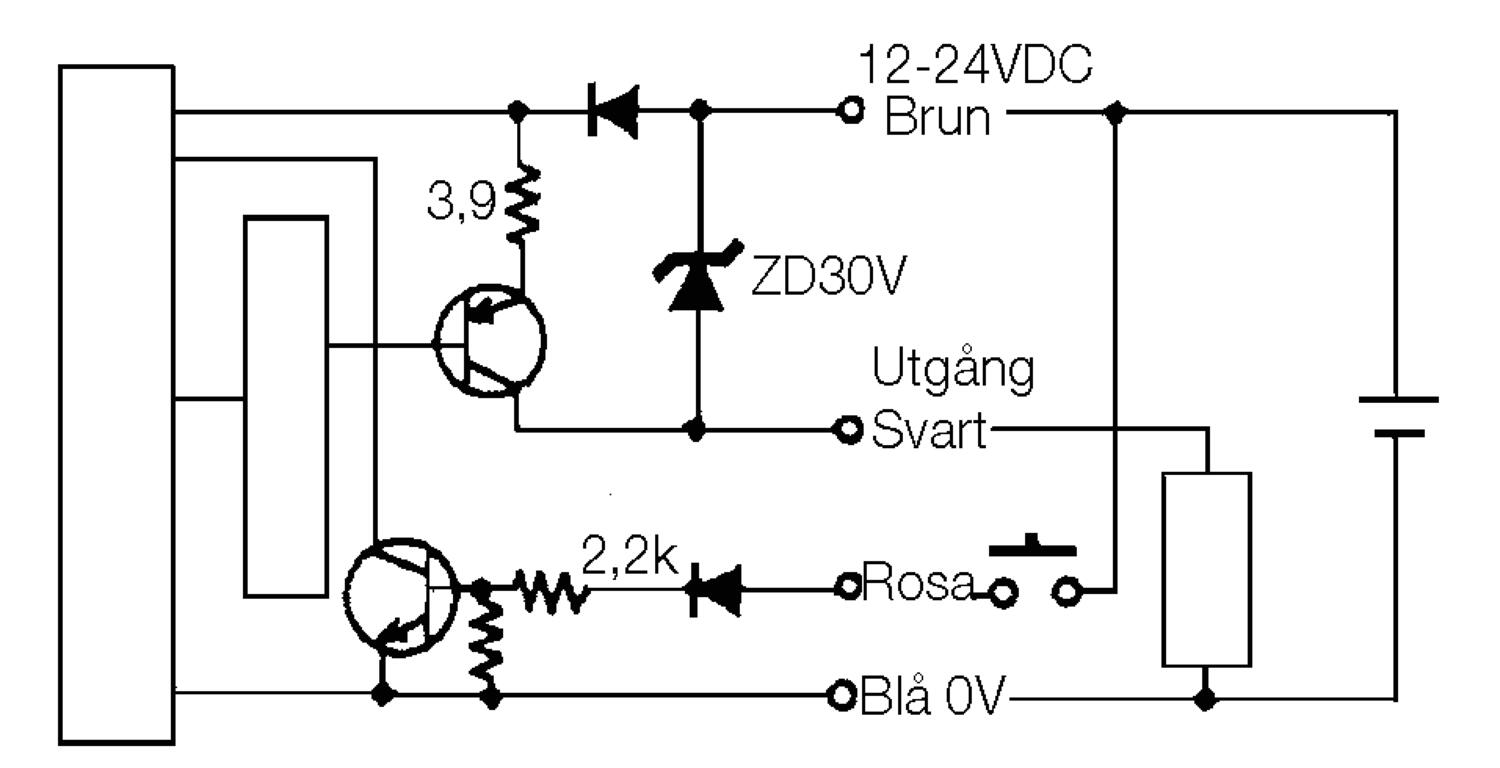

Połączenie

Kolor przewodu



Brązowy

+12 do 24 V DC

Czarny

Sygnał wyjściowy

Niebieski

-

Różowy

Wejście zewnętrzne

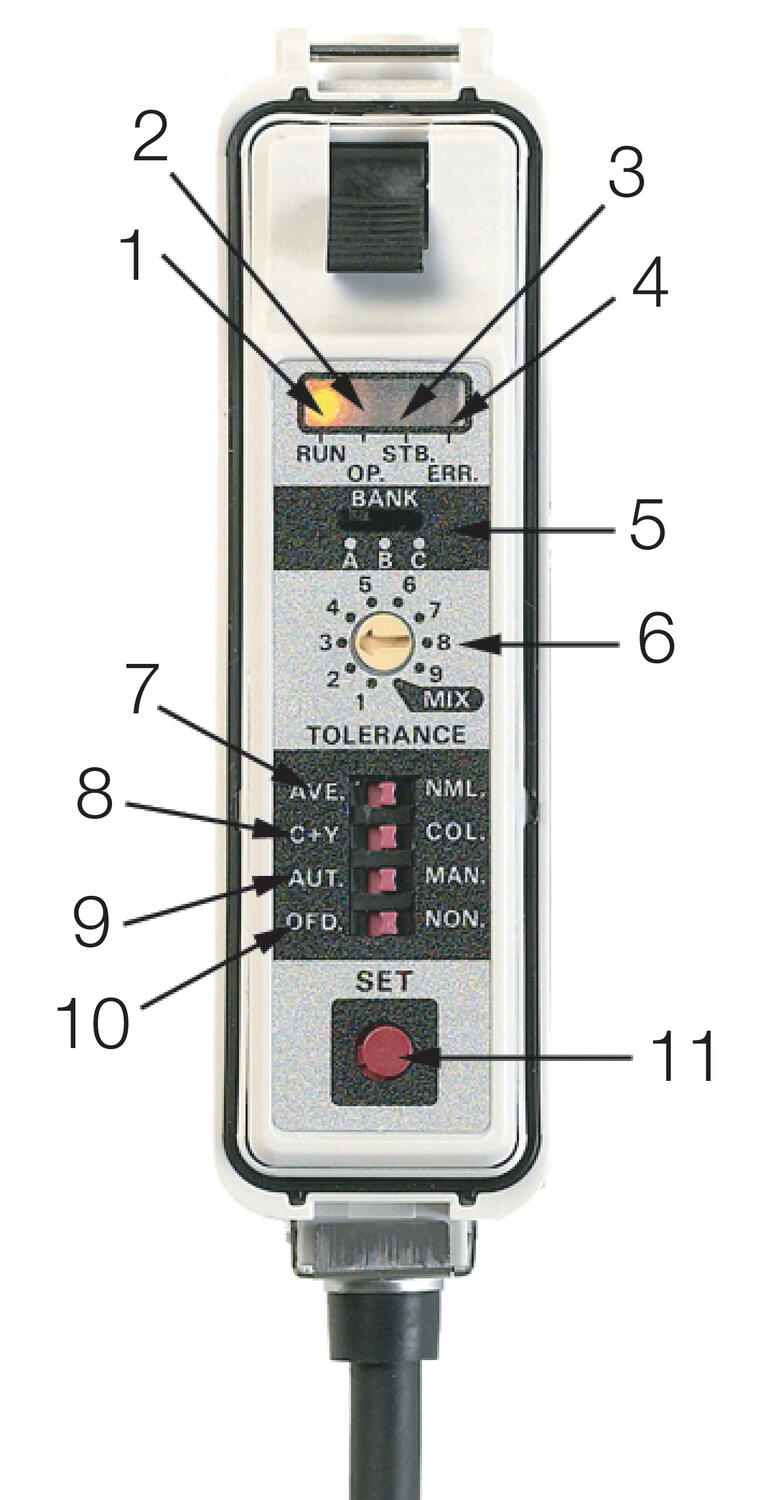

Panel zewnętrzny



1

RUN (Żółta LED)

Światło stałe podczas zasilania, migające podczas „ręcznego” programowania.

2

OP (Pomarańczowa LED)

Światło ciągłe sygnalizuje pojawienie się sygnału na wyjściu; migające - podczas
„mieszanej procedury programowania

3

STB (Zielona LED)

Stabilność: światło ciągłe podczas stabilnego wykrywania, migające - w czasie
automatycznej procedury programowania.

4

ERR (Czerwona LED)

Światło ciągłe podczas błędnego programowania, migające - podczas błędnej detekcji

5

BANK

przełącznik (3 pozycyjny) do wyboru pamięci

6

TOLERANCE

Przełącznik do ustawienia tolerancji rozpoznawania kolorów (w położeniu „9” większa
tolerancja niż w „1”) i przełączenie w tryb mieszany programowania (położenie MIX)



MIX

Wejście mieszane

7

NML

Tryb normalny



AVE

Tryb uśrednionego rozróżniania

8

C+Y

Detekcja koloru i połysku



COL

Detekcja koloru

9

AUT

Programowanie automatyczne



MAN

Programowanie ręczne

10

OFD

Opóźnienie wyłączenia wyjścia 50 ms



NON

Normalne wyłączenie

11

SET

Przycisk programowania

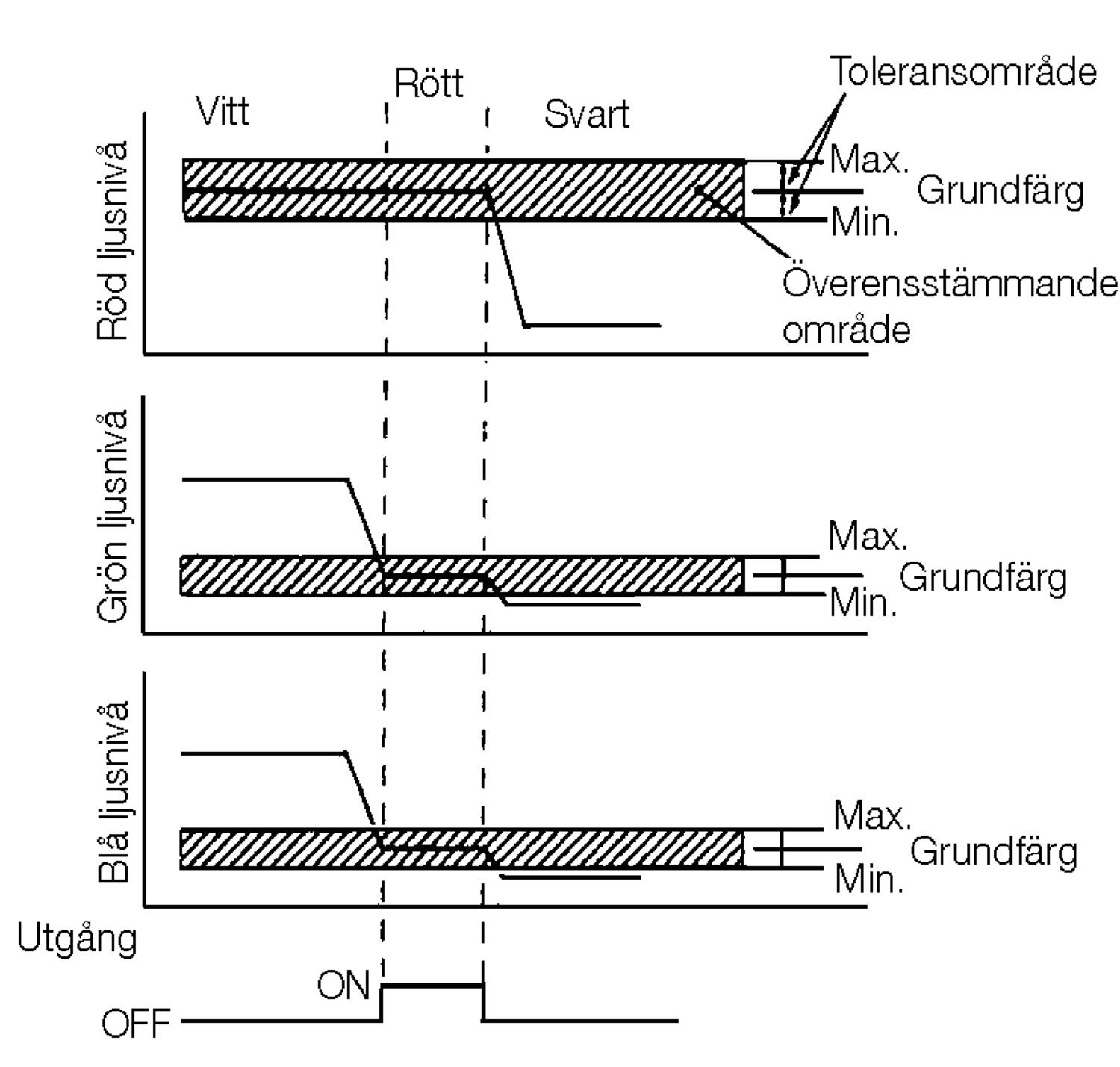

Podstawowe metody pracy
Gdy wejście jest nastawione np. na kolor czerwony, max./min. tolerancja względem koloru jest ustawiona pokrętłem TOLERANCE (1-9).
Urządzenie emituje sygnał wyjściowy o tym, czy przychodząca ilość światła jest pomiędzy max. / min. zakresem trzech kolorów
(czerwony, zielony i niebieski).
Ustawienie (Włącz urządzenie na 1-10 min przed ustawianiem.)



Rekomendowane ustawienia
Tabela pokazuje zalecane podstawowe ustawienia przełączników. Wybierz podstawowe ustawienia w zależności od
zastosowania.

Szybki czas reakcji

Szybki czas reakcji/średnia dokładność

Średnia dokładność

Wysoka dokładność

NML

NML

AVE

AVE

COL

C+Y

COL

C+Y

MAN

MAN

MAN

MAN

NON

NON

NON

NON

1 na przełączniku Tolerancji to dostrojenie, 9 to wstępne ustawienie. Zacznij od ustalenia wielkości do 3-4 na wejściu.

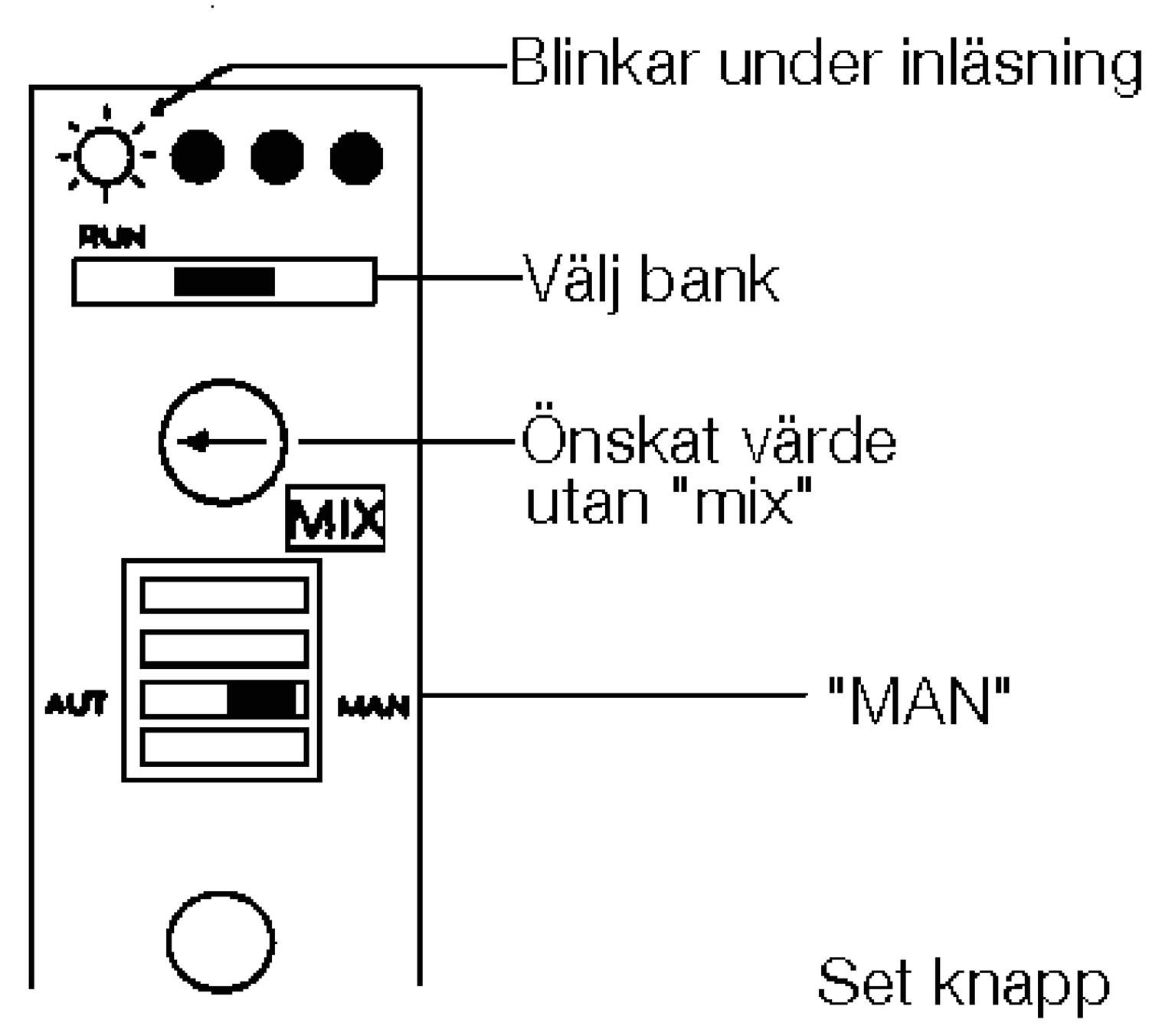

Ręczne ustawienie

1

Wybierz pamięć BANK (1-3), w której dane mają być przechowywane.

2

Ustaw TOLERANCE na żądanej wartości i ustaw przełącznik AUT/MAN do pozycji MAN.

3

Umieść plamkę świetlną na kolorze na obiekcie, który ma być wykrywany.

4

Wciśnij i puść przycisk SET. Ustawienie jest zakończone.

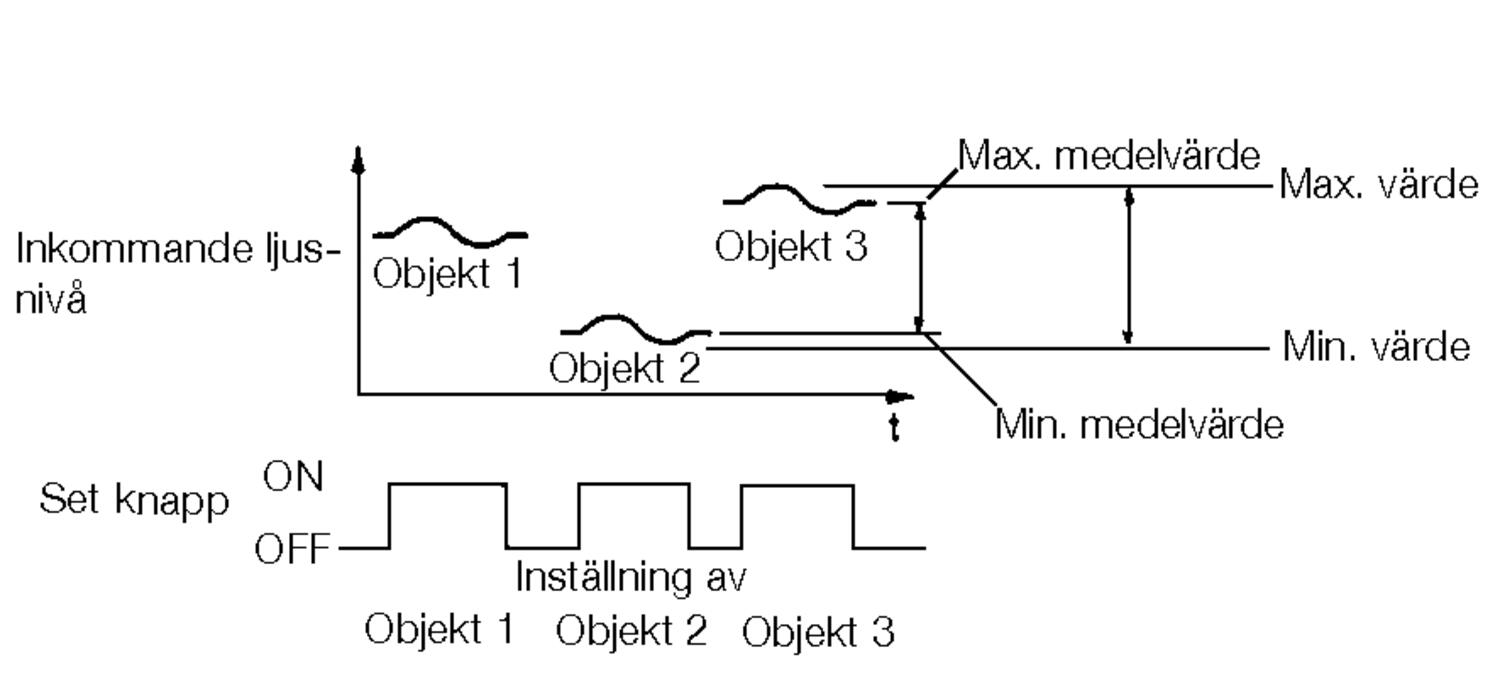

Ustawienie mieszane

Ustawienie mieszane stosuje się przy niejednolitym, nieregularnym kolorze.

1

Wybierz pamięć BANK (1-3), w której dane mają być przechowywane.

2

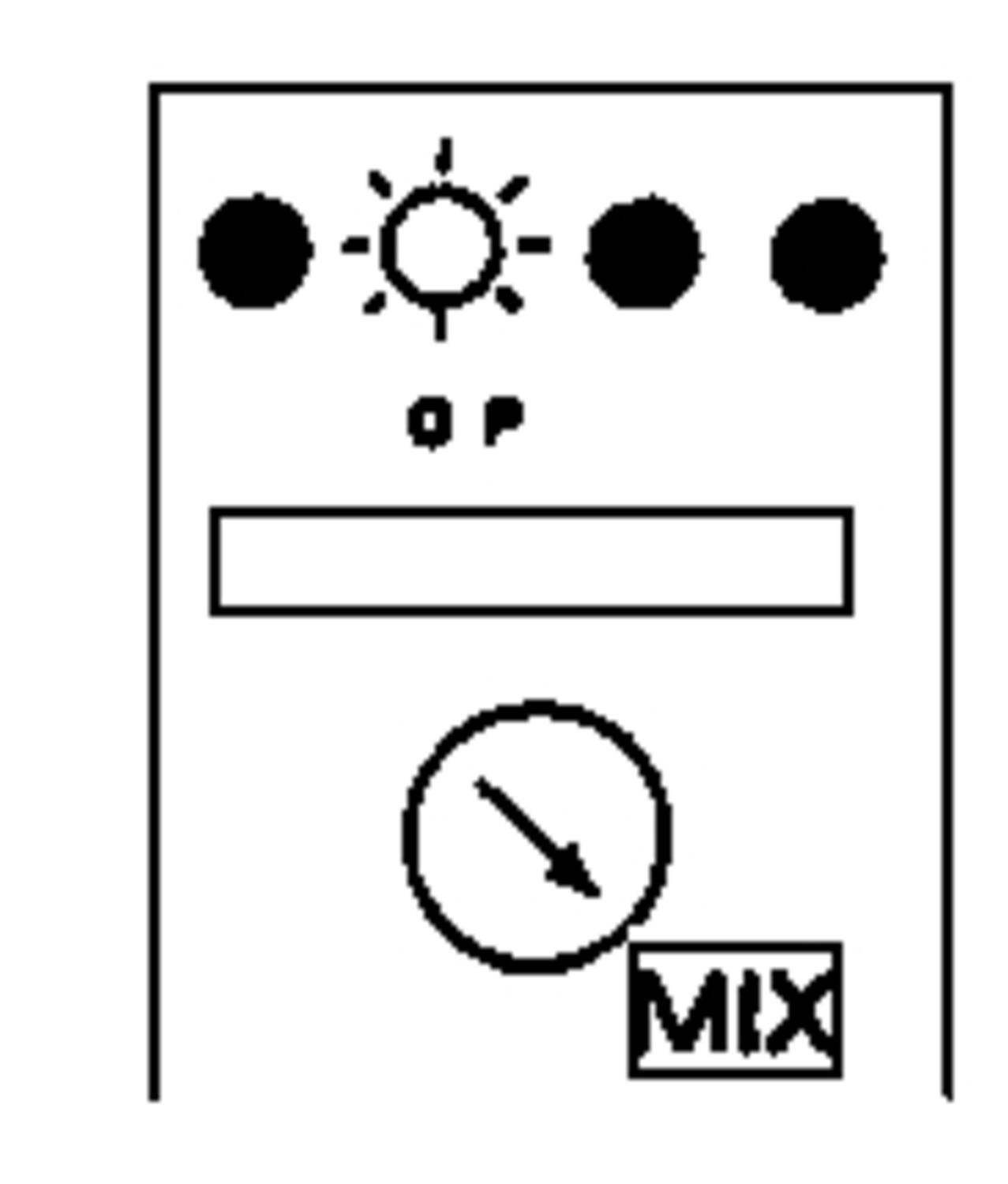

Ustaw pokrętło TOLERANCE w pozycji MIX. Ustaw przełącznik AUT/MAN w położenie MAN.

3

Pomarańczowa LED OP błyska.

4

Umieść plamkę świetlną na kolorze na obiekcie, który ma być wykrywany. Wciśnij przycisk SET.

5

Puść przycisk SET, by powrócić do punktu (3).

6

Umieść nowy obiekt pod plamką świetlną i powtórz punkt 4.

7

Powtórz punkty 5 i 6.

8

Przełącz pokrętło TOLERANCE na żądaną wartość, bez trybu MIX. Ustawianie jest zakończone.

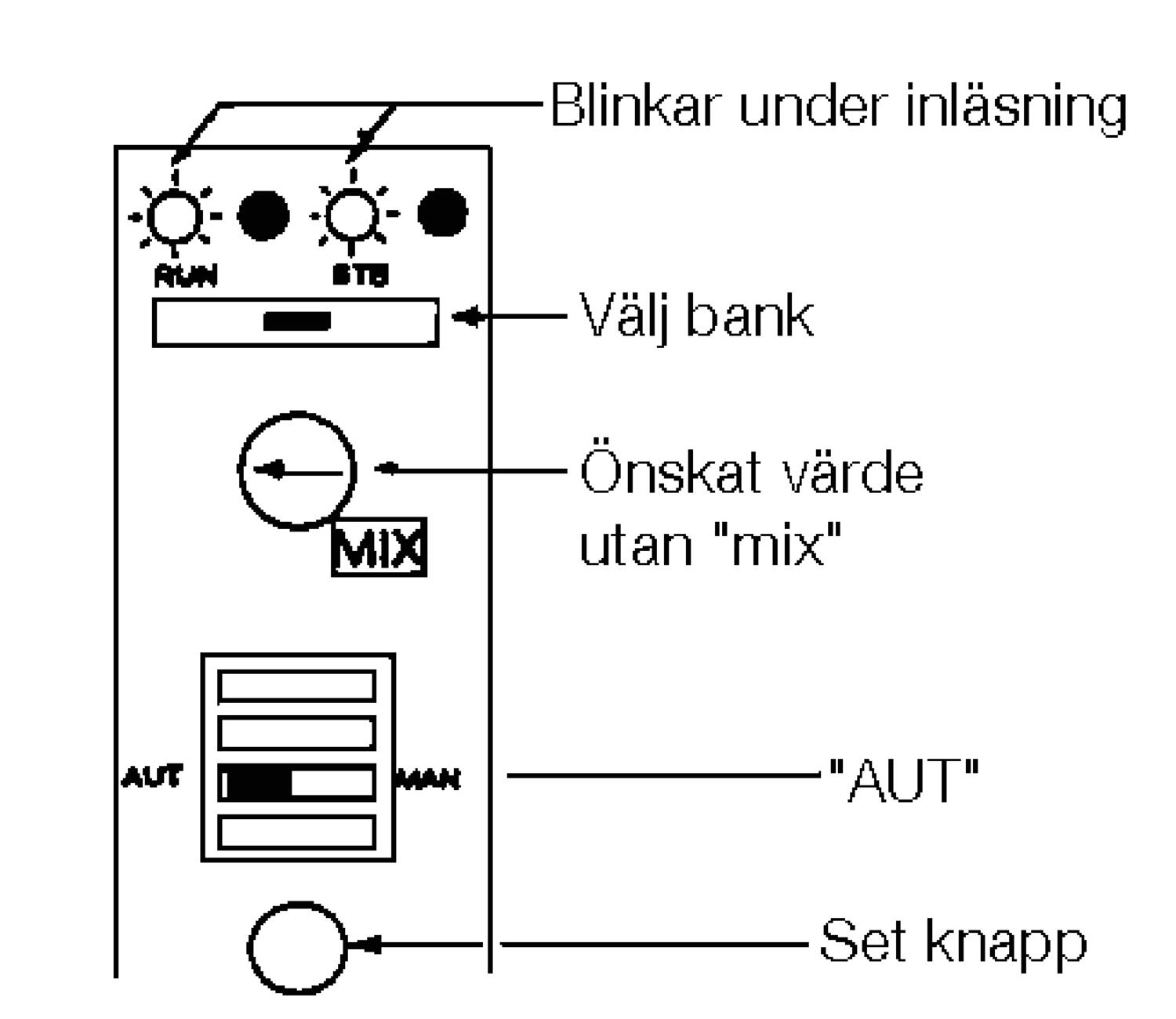

Automatyczne ustawienie

Automatyczne ustawienie stosuje się przy ruchomych obiektach

1

Wybierz pamięć BANK (1-3), w której dane mają być przechowywane.

2

Ustaw TOLERANCE na żądanej wartości i ustaw przełącznik AUT/MAN do pozycji AUT.

3

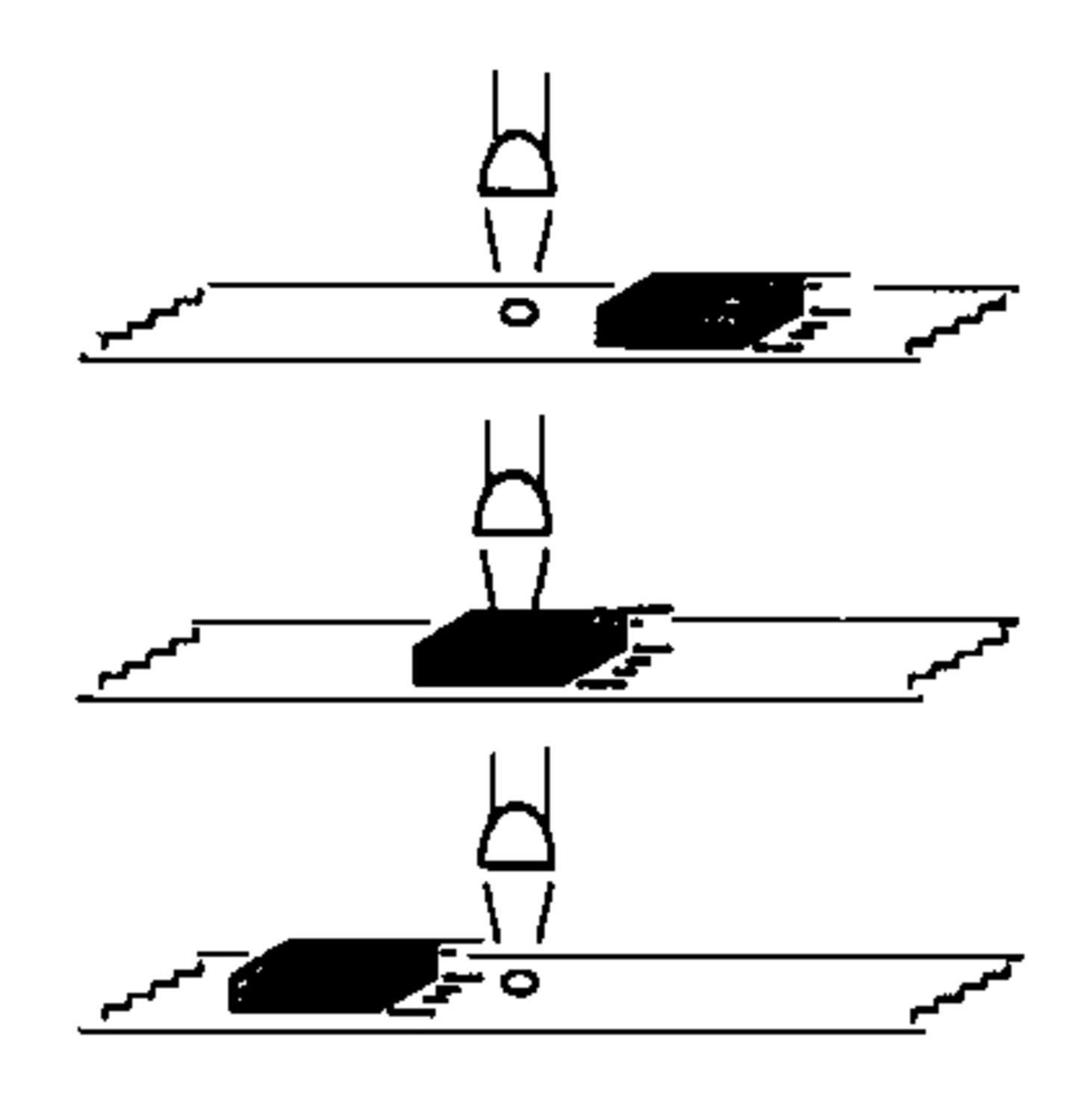

Wciśnij i przytrzymaj przycisk SET, bez obiektu pod plamką świetlną.



4

Przesuń obiekt pod plamką świetlną, trzymając przycisk SET.

5

Zwolnij przycisk SET po przesunięciu obiektu. Ustawianie jest zakończone.





Numery katalogowe

Nr katalogowy

Opis

Wyjście/odległość detekcji

CS-D3-PNP

Fotokomorka rozróżniająca kolory, wzmacniacz

PNP*

CS-DF30

Światłowód

30 mm

CS-DF10

Światłowód

10 mm

* Wyjście NPN na zamówienie.

Pokaż więcej
  • Proste programowanie (Teach In)
  • Możliwość zaprogramowania 3 różnych kolorów
  • Możliwość zewnętrznego programowania

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

Czas reakcji 0,5 ms
Dopuszczenia CE
Max. napięcie DC 24 V
Max. temperatura pracy 55 °C
Metoda detekcji RGB spektrummätning
Min. napięcie DC 12 V
Pobór mocy (max) 0,025 A
Podłączenie elektryczne Kabel 2 m
Prąd wyjściowy max. 0,1 A
Przełącznik załącz gdy jasno / załącz gdy ciemno Tak
Stopień ochrony IP IP67
Technologia czujnika Czujnik koloru
Typ światła Niebieski LED, Zielony LED, LED czerwony
Wyjście PNP
Zasięg max 38 mm
Zasięg min 10 mm

Opis produktu

Wzmacniacz z funkcją Teach In do łatwego programowania. Możliwość ustawienia i zapamiętania 3 różnych kolorów. Funkcja Mix pozwala na wejście kilku kolorów na jednym kanale, aby wykryć obiekt składający się z kilku odcieni. Zewnętrzne Teach In zezwala na programowanie z PLC lub przycisku. Światłowody są dostępne w 2 rozmiarach, w zależności od odległości do obiektu i rozmiaru plamki świetlnej.

Dane techniczne

Nr katalogowy

CS-D3-PNP

Metoda detekcji

Pomiar widma RGB

Odległość detekcji

Patrz poniżej

Napięcie zasilania

12 do 24 V DC ±10 % tętnienia 10 %

Pobór mocy

Max. 1,6 W

Czas reakcji

Tryb normalny (NML)* max. 1 ms
Tryb uśrednionego rozróżniania (AVE) max. 5 ms

Ustawienia

Automatyczne (AUT)/Ręczne (MAN.)/Mieszane. (MIX.)

Funkcja czasowa

Przełączalne opóźnienie czasowe 50 ms
Bez opóźnienia (NON) / Opóźnienie (OFD)

Źródło światła

Czerwona/Zielona/Niebieska LED

Wyjście*

PNP 100 mA max. Zabezpieczenie przed zwarciem

Stopień ochrony

IP65

Zakres temperatur

-10 °C do +55 °C



Nr katalogowy

CS-DF10

CS-DF30

Odległość detekcji

13 mm (10-16 mm)

33 mm (28-38 mm)

Długość światłowodu

2 m Można uciąć na tylnej krawędzi

Wielkość plamki świetlnej

Max. 3 mm (średnica)

Max. 5 mm (średnica)

Promień gięcia

25R

Stopień ochrony

IP54 (wodoszczelna optyka)

Max. światło zakłócające

5 000 lux (światło sztuczne) 10 000 lux (światło słoneczne)

Zakres temperatur

-25 °C do +55 °C

Certyfikaty

Ce-marking



Wymiary

Wzmacniacz Model CS-D3

Światłowód CS-DF10

Światłowód CS-DF30



Połączenie

Kolor przewodu



Brązowy

+12 do 24 V DC

Czarny

Sygnał wyjściowy

Niebieski

-

Różowy

Wejście zewnętrzne



Panel zewnętrzny



1

RUN (Żółta LED)

Światło stałe podczas zasilania, migające podczas „ręcznego” programowania.

2

OP (Pomarańczowa LED)

Światło ciągłe sygnalizuje pojawienie się sygnału na wyjściu; migające - podczas
„mieszanej procedury programowania

3

STB (Zielona LED)

Stabilność: światło ciągłe podczas stabilnego wykrywania, migające - w czasie
automatycznej procedury programowania.

4

ERR (Czerwona LED)

Światło ciągłe podczas błędnego programowania, migające - podczas błędnej detekcji

5

BANK

przełącznik (3 pozycyjny) do wyboru pamięci

6

TOLERANCE

Przełącznik do ustawienia tolerancji rozpoznawania kolorów (w położeniu „9” większa
tolerancja niż w „1”) i przełączenie w tryb mieszany programowania (położenie MIX)



MIX

Wejście mieszane

7

NML

Tryb normalny



AVE

Tryb uśrednionego rozróżniania

8

C+Y

Detekcja koloru i połysku



COL

Detekcja koloru

9

AUT

Programowanie automatyczne



MAN

Programowanie ręczne

10

OFD

Opóźnienie wyłączenia wyjścia 50 ms



NON

Normalne wyłączenie

11

SET

Przycisk programowania



Podstawowe metody pracy
Gdy wejście jest nastawione np. na kolor czerwony, max./min. tolerancja względem koloru jest ustawiona pokrętłem TOLERANCE (1-9).
Urządzenie emituje sygnał wyjściowy o tym, czy przychodząca ilość światła jest pomiędzy max. / min. zakresem trzech kolorów
(czerwony, zielony i niebieski).
Ustawienie (Włącz urządzenie na 1-10 min przed ustawianiem.)



Rekomendowane ustawienia
Tabela pokazuje zalecane podstawowe ustawienia przełączników. Wybierz podstawowe ustawienia w zależności od
zastosowania.

Szybki czas reakcji

Szybki czas reakcji/średnia dokładność

Średnia dokładność

Wysoka dokładność

NML

NML

AVE

AVE

COL

C+Y

COL

C+Y

MAN

MAN

MAN

MAN

NON

NON

NON

NON

1 na przełączniku Tolerancji to dostrojenie, 9 to wstępne ustawienie. Zacznij od ustalenia wielkości do 3-4 na wejściu.



Ręczne ustawienie

1

Wybierz pamięć BANK (1-3), w której dane mają być przechowywane.

2

Ustaw TOLERANCE na żądanej wartości i ustaw przełącznik AUT/MAN do pozycji MAN.

3

Umieść plamkę świetlną na kolorze na obiekcie, który ma być wykrywany.

4

Wciśnij i puść przycisk SET. Ustawienie jest zakończone.





Ustawienie mieszane

Ustawienie mieszane stosuje się przy niejednolitym, nieregularnym kolorze.

1

Wybierz pamięć BANK (1-3), w której dane mają być przechowywane.

2

Ustaw pokrętło TOLERANCE w pozycji MIX. Ustaw przełącznik AUT/MAN w położenie MAN.

3

Pomarańczowa LED OP błyska.

4

Umieść plamkę świetlną na kolorze na obiekcie, który ma być wykrywany. Wciśnij przycisk SET.

5

Puść przycisk SET, by powrócić do punktu (3).

6

Umieść nowy obiekt pod plamką świetlną i powtórz punkt 4.

7

Powtórz punkty 5 i 6.

8

Przełącz pokrętło TOLERANCE na żądaną wartość, bez trybu MIX. Ustawianie jest zakończone.





Automatyczne ustawienie

Automatyczne ustawienie stosuje się przy ruchomych obiektach

1

Wybierz pamięć BANK (1-3), w której dane mają być przechowywane.

2

Ustaw TOLERANCE na żądanej wartości i ustaw przełącznik AUT/MAN do pozycji AUT.

3

Wciśnij i przytrzymaj przycisk SET, bez obiektu pod plamką świetlną.



4

Przesuń obiekt pod plamką świetlną, trzymając przycisk SET.

5

Zwolnij przycisk SET po przesunięciu obiektu. Ustawianie jest zakończone.





Numery katalogowe

Nr katalogowy

Opis

Wyjście/odległość detekcji

CS-D3-PNP

Fotokomorka rozróżniająca kolory, wzmacniacz

PNP*

CS-DF30

Światłowód

30 mm

CS-DF10

Światłowód

10 mm

* Wyjście NPN na zamówienie.

Akcesoria

Powiązane

Akademia OEM

Czujnik laserowy do precyzyjnego wykrywania otworów transportowych w paletach – LiDAR-UCT-10LCM

Prawidłowe pozycjonowanie wideł względem palety w sposób szybki, dokładny i bezpieczny, to podstawowy wymóg dla wózków widłowych i systemów AGV.

Nowości

S3N firmy Datasensing – miniaturowy czujnik fotoelektryczny o maksymalnej wydajności

Rodzina czujników S3N, produkowana przez firmę Datasensing, oferuje kompletne i elastyczne rozwiązanie w wyjątkowo kompaktowej i wytrzymałej obudowie.

Akademia OEM

Dlaczego warto zmienić przełączniki rtęciowe na czujniki DIS

Przełączniki rtęciowe są od wielu lat stosowane w przemyśle. Jednak ze względu na powszechnie rosnącą świadomość zagrożeń, jakie niesie rtęć dla środowiska i zdrowia, konieczne stało się zastąpienie ich bezpieczniejszymi alternatywami, takimi jak czujniki DIS.

Nowości

Dalmierze laserowe Dimetix – przykładowe zastosowania w intralogistyce

Dalmierze laserowe Dimetix oferują liczne korzyści w intralogistyce, przyczyniając się do wydajnego, kontrolowanego i bezpiecznego przepływu materiałów oraz zarządzania przestrzenią magazynową.

Nowości

WYŁĄCZNIKI KRAŃCOWE FIRMY BERNSTEIN DO MAŁYCH PRĄDÓW I TRUDNYCH WARUNKÓW PRACY

Wyłączniki krańcowe IN73 i MN78 firmy Bernstein idealnie nadają się do małych prądów.

Nowości

Zabezpieczenie termiczne transformatora

Zabezpieczenie termiczne transformatora typu ZTT marki INOVA służy do kontroli jego temperatury za pomocą czujników PT100 umieszczonych w uzwojeniach i na rdzeniu.

Warianty produktu Czas reakcji Długość światłowodu Dopuszczenia Materiał światłowód Max. napięcie DC Metoda detekcji Min. napięcie DC Min. temperatura pracy Pobór mocy (max) Podłączenie elektryczne Prąd wyjściowy max. Promień gięcia min. Przełącznik załącz gdy jasno / załącz gdy ciemno Rozmiar plamki świetlnej Stopień ochrony IP Technologia czujnika Typ światła Wyjście Zasięg max Zasięg min Cena
0,5 ms
CE
24 V
RGB spektrummätning
12 V
0,025 A
Kabel 2 m
0,1 A
Tak
IP67
Czujnik koloru
Niebieski LED, Zielony LED, LED czerwony
PNP
38 mm
10 mm
2000
Plastikowy
-25 °C
25
Max. 5 mm (diameter)
IP54
Dyfuzyjny światłowodowy
38 mm
28 mm
2000
Plastikowy
-25 °C
25
Max. 3 mm (diameter)
IP54
Dyfuzyjny światłowodowy
10 mm
16 mm

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Lech Dyszlewicz

Sales Engineer BEZPIECZEŃSTWO

Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
