Podstawowe informacje o manometrach
W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru. Niżej na stronie znajduje się tabela z podziałkami skali oraz tabela przeliczeniowa dla różnych jednostek ciśnienia.

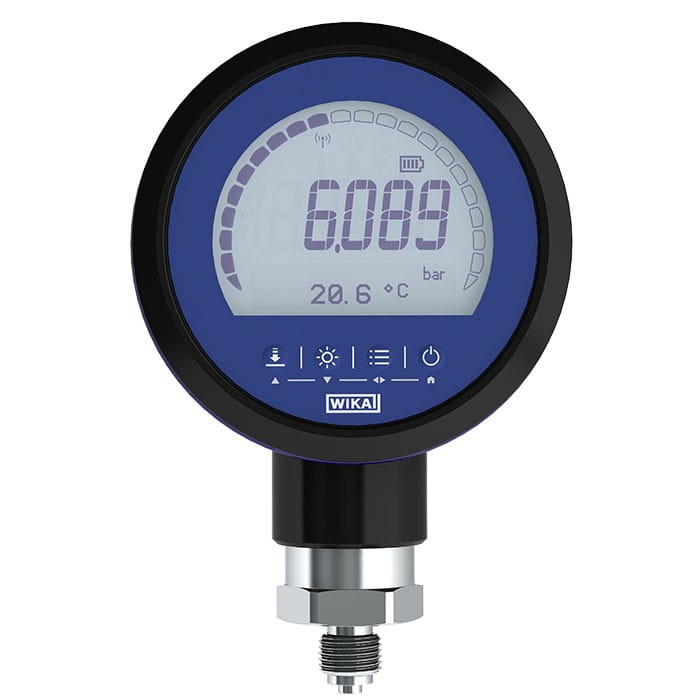

Standardowo wynik pomiaru prezentowany jest za pomocą wskazówki poruszającej się po podziałce skali. Coraz częściej jednak spotyka się także manometry cyfrowe, w których wynik wyświetlany jest bezpośrednio na ekranie.
Akademia OEMRodzaje manometrów i ich zastosowanie
Manometr to przyrząd służący do pomiaru nadciśnienia lub podciśnienia. Mechaniczny układ pomiarowy przekształca zmiany ciśnienia w ruch, który odczytywany jest na skali. Najczęściej punktem odniesienia jest ciśnienie atmosferyczne, co oznacza, że manometr wskazuje, o ile zmierzone ciśnienie jest wyższe lub niższe od aktualnego ciśnienia atmosferycznego.
Stosowana terminologia:
Manometr
Mierzy nadciśnienie względem ciśnienia atmosferycznego.
Wakuometr
Mierzy podciśnienie (ciśnienie niższe od atmosferycznego).
Manowakuometr
Mierzy zarówno nadciśnienie, jak i podciśnienie względem ciśnienia atmosferycznego.
Ważne parametry manometrów
Zakres skali
Zakres pomiędzy minimalną i maksymalną wartością skali.Standardowe ciśnienie robocze
Ciśnienie panujące w czasie pracy.Maksymalne ciśnienie robocze
Skrajna wartość ciśnienia, jaka może się pojawić w czasie pracy.Podłączenie
Określenie gwintu lub typu kołnieża, przez który manometr jest podłączony do układu roboczego.Położenie podłączenia
Określenie połączenia w odniesieniu do tarczy manometru. Najczęściej spotyka się podłączenie pod tarczą bądź centyrycznie lub acentrycznie za nią.Problematyczne media
Agresywne substancje chemiczne stwarzają ryzyko korozji, dlatego w takich przypadkach konieczne może być zastosowanie manometru wykonanego z bardziej odpornego materiału.
Oddzielną kategorię stanowią media wykorzystywane w aplikacjach aseptycznych, takich jak przemysł spożywczy i farmaceutyczny. Wymagają one specjalnych rozwiązań zapobiegających zanieczyszczeniom.
Dokładność odczytu
Dokładność wskazań manometru określa jego klasa dokładności.
W przypadku ryzyka występowania częstych drgań ciśnienia, w celu ustabilizowania wskazówki, stosuje się manometry wypełnione cieczą tłumiącą.
Podziałka skali
| DOKŁADNOŚĆ | Kl. 1,6 % i 2,5 % | Kl. 1,0 % | Kl. 0,6 % | ||||
|---|---|---|---|---|---|---|---|
| ZAKRES CIŚNIENIA | JEDNOSTKA | LICZBA KRESEK NA PODZIAŁCE | DOKŁADNOŚĆ/KRESKA PODZIAŁKI | LICZBA KRESEK NA PODZIAŁCE | DOKŁADNOŚĆ/KRESKA PODZIAŁKI | LICZBA KRESEK NA PODZIAŁCE | DOKŁADNOŚĆ/KRESKA PODZIAŁKI |
| 0-0,6 |
bar |
30 |
0,02 bar |
60 |
0,01 bar |
120 |
0,005 bar |
| 0-1 |
bar |
20 |
0,05 bar |
50 |
0,02 bar |
200 |
0,005 bar |
| 0-1,6 |
bar |
32 |
0,05 bar |
32 |
0,05 bar |
160 |
0,01 bar |
| 0-2,5 |
bar |
25 |
0,1 bar |
50 |
0,05 bar |
125 |
0,02 bar |
| 0-4 |
bar |
20 |
0,2 bar |
40 |
0,1 bar |
200 |
0,02 bar |
| 0-6 |
bar |
30 |
0,2 bar |
60 |
0,1 bar |
120 |
0,05 bar |
| 0-10 |
bar |
20 |
0,5 bar |
50 |
0,2 bar |
200 |
0,05 bar |
| 0-16 |
bar |
32 |
0,5 bar |
32 |
0,5 bar |
160 |
0,1 bar |
| 0-25 |
bar |
25 |
1,0 bar |
50 |
0,5 bar |
125 |
0,2 bar |
| 0-40 |
bar |
20 |
2,0 bar |
40 |
1,0 bar |
200 |
0,2 bar |
| 0-60 |
bar |
30 |
2,0 bar |
60 |
1,0 bar |
120 |
0,5 bar |
| 0-100 |
bar |
20 |
5,0 bar |
50 |
2,0 bar |
200 |
0,5 bar |
| 0-160 |
bar |
32 |
5,0 bar |
32 |
5,0 bar |
160 |
1,0 bar |
| 0-250 |
bar |
25 |
10,0 bar |
50 |
5,0 bar |
125 |
2,0 bar |
| 0-400 |
bar |
20 |
20,0 bar |
40 |
10,0 bar |
200 |
2,0 bar |
| 0-600 |
bar |
30 |
20,0 bar |
60 |
10,0 bar |
120 |
5,0 bar |
| 0-1000 |
bar |
20 |
50,0 bar |
50 |
20,0 bar |
200 |
5,0 bar |
| 0-1600 |
bar |
32 |
50,0 bar |
32 |
50,0 bar |
160 |
10,0 bar |
| -1-0 |
bar |
20 |
0,05 bar |
50 |
0,02 bar |
200 |
0,005 bar |
| -1-0-0,6 |
bar |
32 |
0,05 bar |
32 |
0,05 bar |
160 |
0,01 bar |
| -1-0-1,5 |
bar |
25 |
0,1 bar |
50 |
0,05 bar |
125 |
0,02 bar |
| -1-0-3 |
bar |
20 |
0,2 bar |
40 |
0,1 bar |
200 |
0,02 bar |
| -1-0-5 |
bar |
30 |
0,2 bar |
60 |
0,1 bar |
120 |
0,05 bar |
| -1-0-0 |
bar |
20 |
0,5 bar |
50 |
0,2 bar |
200 |
0,05 bar |
| -1-0-15 |
bar |
32 |
0,5 bar |
32 |
0,5 bar |
160 |
0,01 bar |
Przeliczanie jednostek
| bar | mBar | kPa | Paskal | psi |
|---|---|---|---|---|
| 1 |
1000 |
100 |
100000 |
14.5 |
| psi | Paskal | kPa | mBar | bar |
| 1 |
6895 |
6.89 |
68.9 |
0.069 |
