TAKEX
Fotokomórka do detekcji znaków kontrastowych
Fotokomórka MSS30W wyposażona w białą diodę LED służy do wykrywania znaków kontrastowych „markerów”. Może być wykorzystana w maszynach pakujących, gdzie istnieje potrzeba detekcji miejsca wykonania zgrzewu, właściwego obrócenia tuby itp. Białe źródło światła umożliwia wykrycie kontrastu pomiędzy różnymi parami znacznik/tło i nie ma potrzeby stosowania różnych fotokomórek do różnych kolorów znaczników.
Dane techniczne
Nr katalogowy | MSS30W |
Detekcja | Bezpośrednie wyczuwanie (konwergencyjna) |
Odległość detekcji | 30 mm ±2 mm |
Wielkość plamki | 1x3 mm |
Min. wyczuwalny obiekt | 0,5 mm (czarny zancznik na białym tle) |
Napięcie zasilania | 12 do 24 V DC ±10 %, tętnienia max. 10 % |
Pobór prądu | 40 mA max. |
Wyjście | PNP/NPN (2 wyjścia.) max. 100 mA/wyjście |
Przeł. jasno/ciemno | Przełączalne |
Czas reakcji | 30 µs |
Źródło światła | Biała, widzialna LED |
Wskazania LED | Pomarańczowa LED: wyjście; Zielona LED: stabilny sygnał |
Ustawienie czułości | 8-obrotowy potencjometr |
Stopień ochrony | IP66 |
Materiał obudowy | Obudowa: cynk, głowica: ABS, Soczewki: poliwęglan |
Max. światło zakłócające | 5000 lux |
Podłączenie | Przewód 2 m |
Certyfikaty |
|
Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-2
Panel |
Wymiary

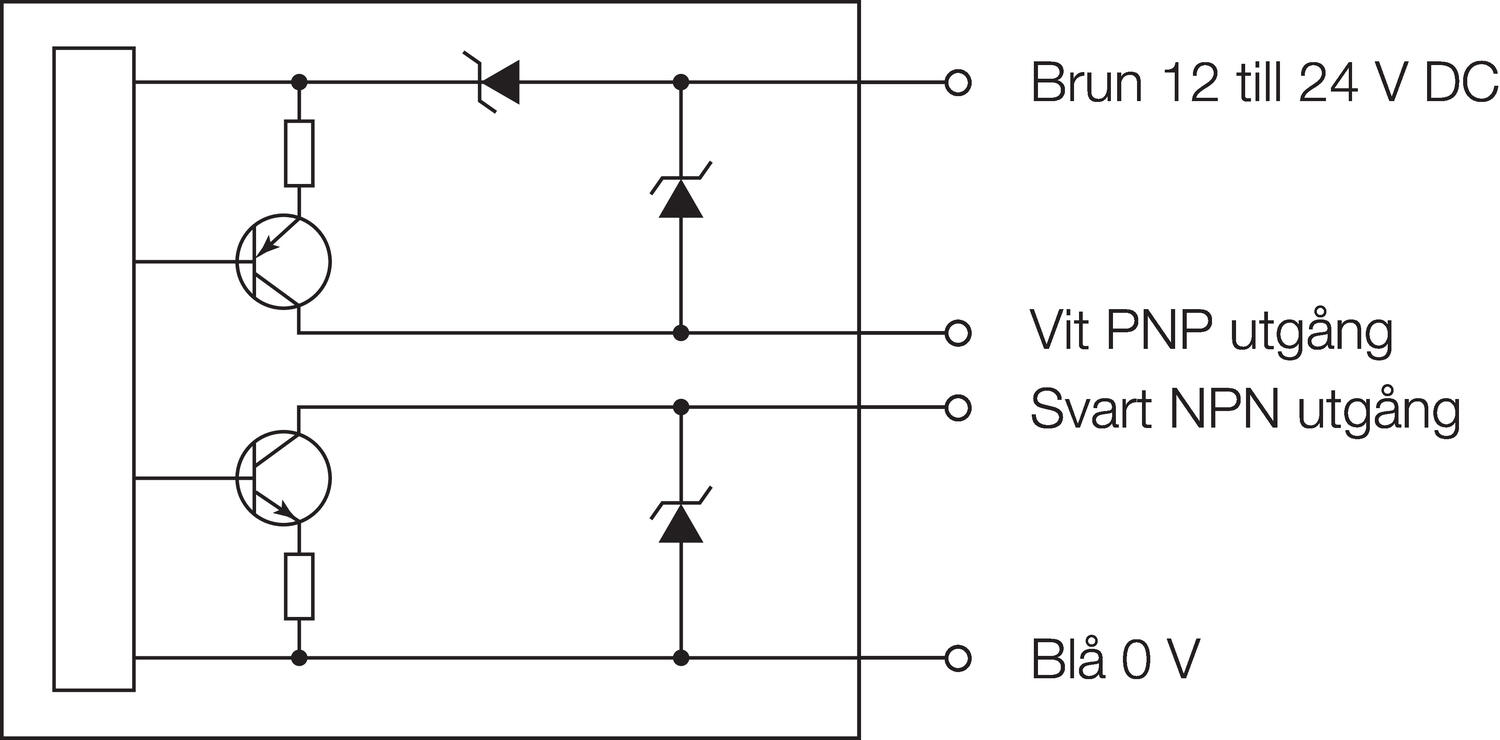

Połączenie
Numery katalogowe
Nr katalogowy | Opis | Zakres | Wyjście |
MSS30W | Fotokomórka | 30 mm | PNP/NPN |
- Biała LED
- Krótki czas odpowiedzi 30 µs
- Obudowa metalowa
- IP66
Wybrany wariant produktu
Czujnik fotoelektryczny kontrastu biały LED
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 0,03 ms |
|---|---|
| Dopuszczenia | CE |
| Funkcja | Załącz, gdy jasno/ciemno |
| Max. napięcie DC | 24 V |
| Max. temperatura pracy | 55 °C |
| Min. napięcie DC | 12 V |
| Min. temperatura pracy | -25 °C |
| Pobór mocy (max) | 0,04 A |
| Podłączenie elektryczne | Kabel 2 m |
| Przełącznik załącz gdy jasno / załącz gdy ciemno | Tak |
|---|---|
| Stopień ochrony IP | IP66 |
| Technologia czujnika | Czujnik kontrastu |
| Typ światła | Biały LED |
| Wyjście | NPN, PNP |
| Zasięg max | 32 mm |
| Zasięg min | 28 mm |
Opis produktu
Fotokomórka MSS30W wyposażona w białą diodę LED służy do wykrywania znaków kontrastowych „markerów”. Może być wykorzystana w maszynach pakujących, gdzie istnieje potrzeba detekcji miejsca wykonania zgrzewu, właściwego obrócenia tuby itp. Białe źródło światła umożliwia wykrycie kontrastu pomiędzy różnymi parami znacznik/tło i nie ma potrzeby stosowania różnych fotokomórek do różnych kolorów znaczników.
Dane techniczne
Nr katalogowy | MSS30W |
Detekcja | Bezpośrednie wyczuwanie (konwergencyjna) |
Odległość detekcji | 30 mm ±2 mm |
Wielkość plamki | 1x3 mm |
Min. wyczuwalny obiekt | 0,5 mm (czarny zancznik na białym tle) |
Napięcie zasilania | 12 do 24 V DC ±10 %, tętnienia max. 10 % |
Pobór prądu | 40 mA max. |
Wyjście | PNP/NPN (2 wyjścia.) max. 100 mA/wyjście |
Przeł. jasno/ciemno | Przełączalne |
Czas reakcji | 30 µs |
Źródło światła | Biała, widzialna LED |
Wskazania LED | Pomarańczowa LED: wyjście; Zielona LED: stabilny sygnał |
Ustawienie czułości | 8-obrotowy potencjometr |
Stopień ochrony | IP66 |
Materiał obudowy | Obudowa: cynk, głowica: ABS, Soczewki: poliwęglan |
Max. światło zakłócające | 5000 lux |
Podłączenie | Przewód 2 m |
Certyfikaty |
|
Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-2
Panel |
Wymiary
Połączenie
Numery katalogowe
Nr katalogowy | Opis | Zakres | Wyjście |
MSS30W | Fotokomórka | 30 mm | PNP/NPN |
