TAKEX

DLS100/200 Czujniki fotoelektryczne

Numer katalogowy

DLS100P

DLS200P

DLS100TC

DLS200TC

Funkcja

Bezpośrednio wyczuwająca z wytłumieniem tła

Max. odl. wyczuwania

0,2-1 m*

0,2-2 m*

0,2-1 m*

0,2-2 m*

Min. odl. wyczuwania

0,02-0,2 m*

Napięcie zasilania

24 V-240 V AC/DC
±10 %, 50-60 Hz

12-24 V DC
±10 %, max. 10 % tętnienia

Pobór prądu

30 mA (max.) DC,
4 W (max.) AC

30 mA (max.)

Wyjście

Przekaźnik SPST
(3 A, 250 V AC 750 VA)
(3 A, 30 V DC 90 W)

PNP/NPN (2 outputs) open collector
(100 mA, 30 V DC max.) odporny na zwarcie

Przeł. jasno/ciemno

Przełącznik do funkcji zwierno/rozwiernej

Czas reakcji

20 ms (max.)

2 ms (aktywny) 5 ms (nie aktywny)

Źródło światła

Podczerwone LED (880 nm)

Odbiornik

Fotodioda półprzewodnikowa

LED - wskazania

Czerwona LED-sygnaliz.wyj.
Zielona LED zadowalająca praca

Ustawienie
czułości

Potencjometr

Stopień ochrony

IP66

Materiał obudowy

Poliwęglan

Zakres temperatur

-25 °C do +55 °C

Max. światło zakłóc.

10 000 lux (max.)

Przyłącze

Łączówka śrubowa (Złącze M12 z adapterem BG11553X)

Certyfikat

Ce-marking


Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-1, EN50082-2 (DLS100/200P)
* 20x20 cm biały papier

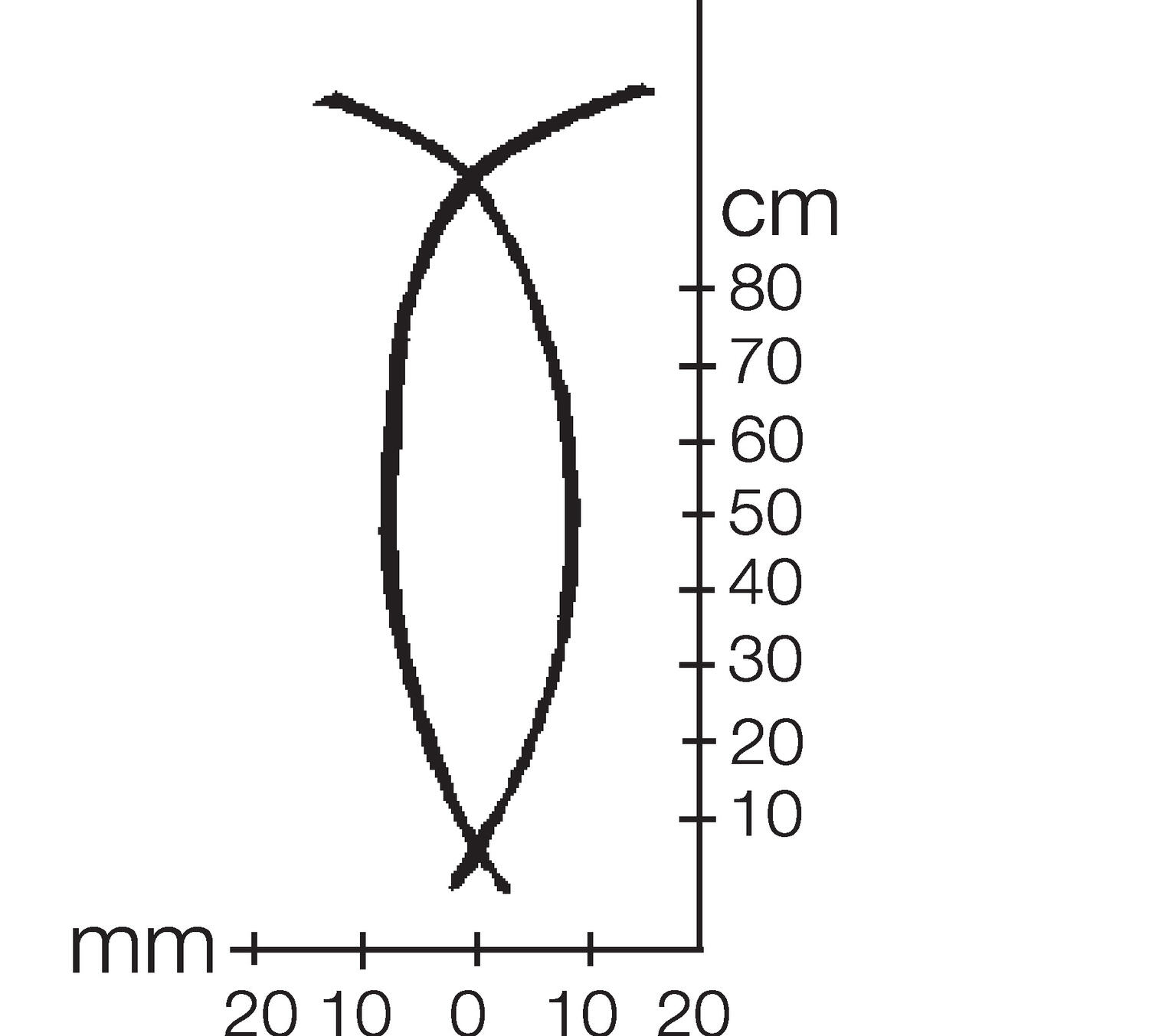

Wykres rozproszenia

DLS100

DLS200

Technical data; Diffusionlobe DLS100, Photocell backgroundanti-dazzled and colourtinsensitive

Teachnical data; Diffusionlobe DLS200, Photocell backgroundanti-dazzled and colourinsensitive



Wykonanie

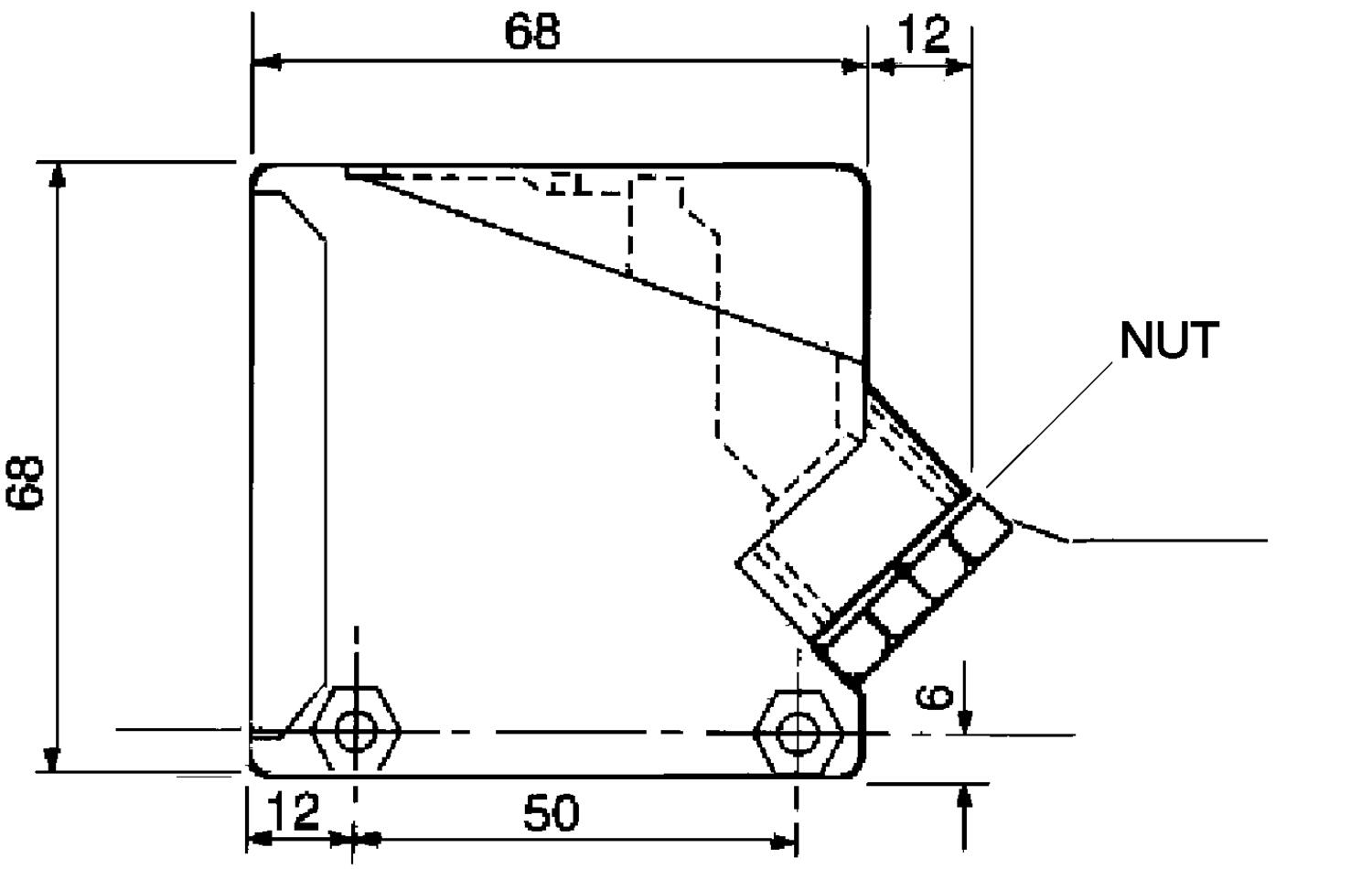

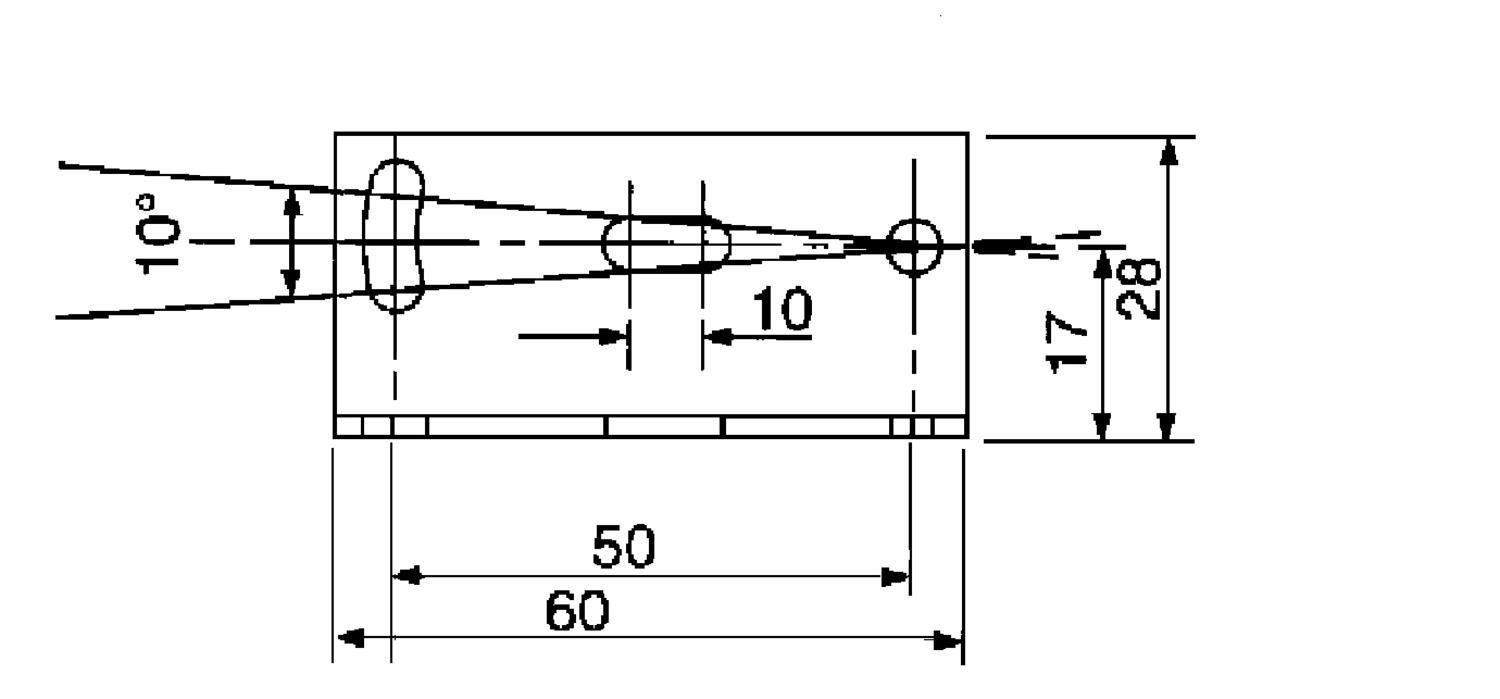

Wymiary

Dimension Photocell backgroundanti-dazzled and colourinsensitive

Dimension Photocell backgroundanti-dazzled and colourinsensitive



Połączenie

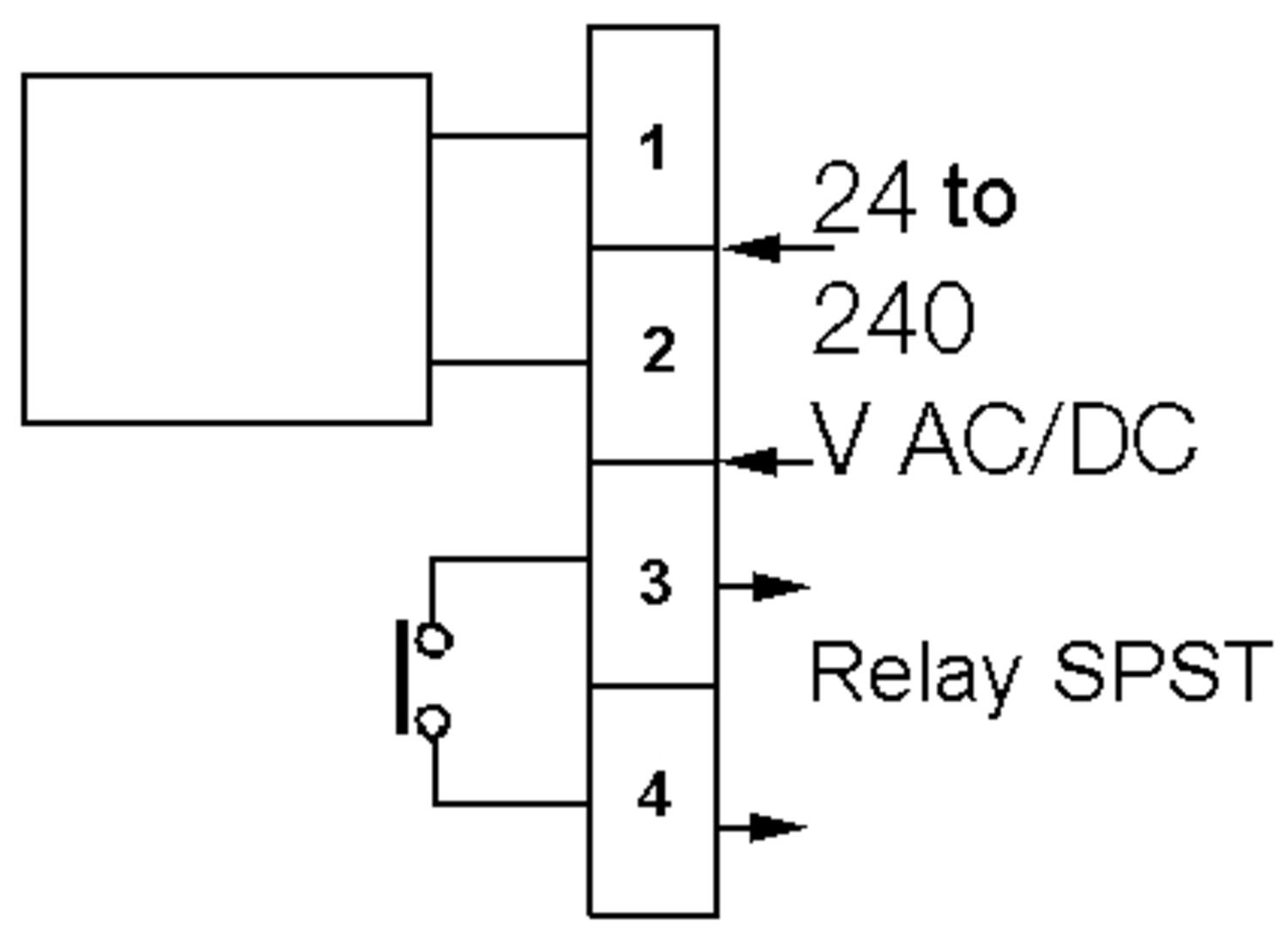

Wyjście z przekaźnikiem (wielonapięciowe)

Wyjście PNP/NPN (12-24 V DC)





Numery katalogowe

Nr katalogowy

Wykonanie

Max. odległość

Wyjście

DLS100P

Bezpośrednio wyczuwająca

0,2-1 m

Przekaźnik

DLS200P

Bezpośrednio wyczuwająca

0,2-2 m

Przekaźnik

DLS100TC

Bezpośrednio wyczuwająca

0,2-1 m

PNP/NPN

DLS200TC

Bezpośrednio wyczuwająca

0,2-2 m

PNP/NPN

BG11553X

Adapter ze złączem M12, 4-piny







Pokaż więcej
  • Z wytłumieniem tła
  • Zasięg wykrywania do 1m lub 2m
  • Możliwość pracy w niekorzystnych warunkach
  • Terminal połączeniowy
  • IP65

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

Czas reakcji 20 ms
Dopuszczenia CE
Funkcja Załącz, gdy jasno/ciemno
Materiał obudowy Poliwęglan
Max. napięcie AC/DC 240 V
Max. temperatura pracy 55 °C
Min. napięcie AC/DC 24 V
Min. temperatura pracy -25 °C
Podłączenie elektryczne Terminal
Przełącznik załącz gdy jasno / załącz gdy ciemno Tak
Stopień ochrony IP IP66
Technologia czujnika Z tłumieniem tła
Typ światła IR LED
Wyjście Przekaźnik
Zasięg max 1000 mm
Zasięg min 200 mm

Rysunki techniczne

Opis produktu

Numer katalogowy

DLS100P

DLS200P

DLS100TC

DLS200TC

Funkcja

Bezpośrednio wyczuwająca z wytłumieniem tła

Max. odl. wyczuwania

0,2-1 m*

0,2-2 m*

0,2-1 m*

0,2-2 m*

Min. odl. wyczuwania

0,02-0,2 m*

Napięcie zasilania

24 V-240 V AC/DC
±10 %, 50-60 Hz

12-24 V DC
±10 %, max. 10 % tętnienia

Pobór prądu

30 mA (max.) DC,
4 W (max.) AC

30 mA (max.)

Wyjście

Przekaźnik SPST
(3 A, 250 V AC 750 VA)
(3 A, 30 V DC 90 W)

PNP/NPN (2 outputs) open collector
(100 mA, 30 V DC max.) odporny na zwarcie

Przeł. jasno/ciemno

Przełącznik do funkcji zwierno/rozwiernej

Czas reakcji

20 ms (max.)

2 ms (aktywny) 5 ms (nie aktywny)

Źródło światła

Podczerwone LED (880 nm)

Odbiornik

Fotodioda półprzewodnikowa

LED - wskazania

Czerwona LED-sygnaliz.wyj.
Zielona LED zadowalająca praca

Ustawienie
czułości

Potencjometr

Stopień ochrony

IP66

Materiał obudowy

Poliwęglan

Zakres temperatur

-25 °C do +55 °C

Max. światło zakłóc.

10 000 lux (max.)

Przyłącze

Łączówka śrubowa (Złącze M12 z adapterem BG11553X)

Certyfikat

Ce-marking


Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-1, EN50082-2 (DLS100/200P)
* 20x20 cm biały papier

Wykres rozproszenia

DLS100

DLS200

Technical data; Diffusionlobe DLS100, Photocell backgroundanti-dazzled and colourtinsensitive

Teachnical data; Diffusionlobe DLS200, Photocell backgroundanti-dazzled and colourinsensitive



Wykonanie




Wymiary

Dimension Photocell backgroundanti-dazzled and colourinsensitive

Dimension Photocell backgroundanti-dazzled and colourinsensitive



Połączenie

Wyjście z przekaźnikiem (wielonapięciowe)

Wyjście PNP/NPN (12-24 V DC)





Numery katalogowe

Nr katalogowy

Wykonanie

Max. odległość

Wyjście

DLS100P

Bezpośrednio wyczuwająca

0,2-1 m

Przekaźnik

DLS200P

Bezpośrednio wyczuwająca

0,2-2 m

Przekaźnik

DLS100TC

Bezpośrednio wyczuwająca

0,2-1 m

PNP/NPN

DLS200TC

Bezpośrednio wyczuwająca

0,2-2 m

PNP/NPN

BG11553X

Adapter ze złączem M12, 4-piny
