MICROSONIC
Czujnik ultradźwiękowy krawędziowy serii BKS+/BKS
Seria BKS+/BKS została stworzona do monitorowania krawędzi materiałów dźwięko - nieprzepuszczalnych, jak metalowa folia, czy papier. Idealnie sprawdza się w aplikacjach, w których wykrywane są wysoko przezroczyste folie, światłoczułe materiały, surowce o zróżnicowanej przezroczystości oraz wszelkiego rodzaju papier. Sensor posiada opcję przyuczenia i ustawienia zera pomiarowego. Szerokość ramion (widelca) 30 mm lub 60mm, głębokość 33 mm lub 73mm.
Sensory BKS+ posiadają znacznie szerszy zakres pracy 12 mm lub 40 mm. Dodatkowo wyposażone w wyjście analogowe prądowe 4-20 mA lub napięciowe 0-10V i drugie wyjście przełączające z IO-link.

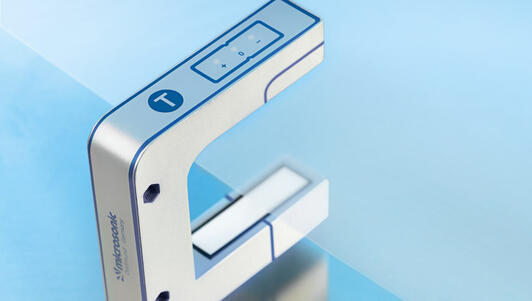

Czujnik BKS+ podczas monitorowania krawędzi materiału
Zasada działania
Nadajnik i odbiornik umieszczone są w jednej obudowie widełkowej. Nadajnik w dolnej belce emituje krótki, cykliczny sygnał dźwiękowy. Odbiornik w górnej belce jest odpowiedzialny za detekcje tego sygnału. Materiał przepuszczany pomiędzy widełkami tłumi sygnał pochodzący z nadajnika, a wewnętrzna elektronika wykrywa zmiany i przekazuje informacje na wyjście.
Sygnał analogowy na wyjściu czujnika jest proporcjonalny co do wartości sygnału odczytanego przez nadajnik.
1x wyjście PNP lub NPN + 1x wyjście analogowe (4-20 mA lub 0-10 V)
Zakres pracy BKS+3/FIU to 12mm a BKS+6/FIU to 40mm.
Przycisk Teach-in
Za pomocą przycisku na obudwie można ustawić punkt zerowy krawędzi. Można to zrobić w dwojaki sposób:
lub
Wskazanie LED
Trzy diody LED pokazują pozycje materiału pomiędzy belkami czujnika. W przypadku pomiaru materiałów światłoczułych istnieje możliwość wyłączenia diod LED.
Model | bks-3/CIU | bks+3/FIU | bks+6/FIU |
Obudowa | 53x79.5x27 | 67.5x67x23.5 | 97.5x97x23.5 |
Zakres detekcji | 8mm ( ±4mm) | 12mm ( ±6mm) | 35mm ( ±17,5mm) |
Szerokość między ramionami | 30mm | 30mm | 60mm |
Głębokość ramion | 33mm | 33mm | 73mm |
Strefa martwa | 7 mm | 5mm | 5mm |
Częstotliwość | 200 kHz | 168 kHZ | 158 kHz |
Rozdzielczość | 0,025 mm | 0,01 mm | 0,02 mm |
Powtarzalność | ± 0.15 % | ± 0.15 % | ± 0.15 % |
Dokładność | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
Napięcie zasilania | 20-30 VDC zabezpieczenie przed odwrotną polaryzacją | ||
Tętnienia napięcia | ± 10% | ||
Prąd bez obciążenia | ≤ 50 mA | ≤ 50 mA | ≤ 50 mA |

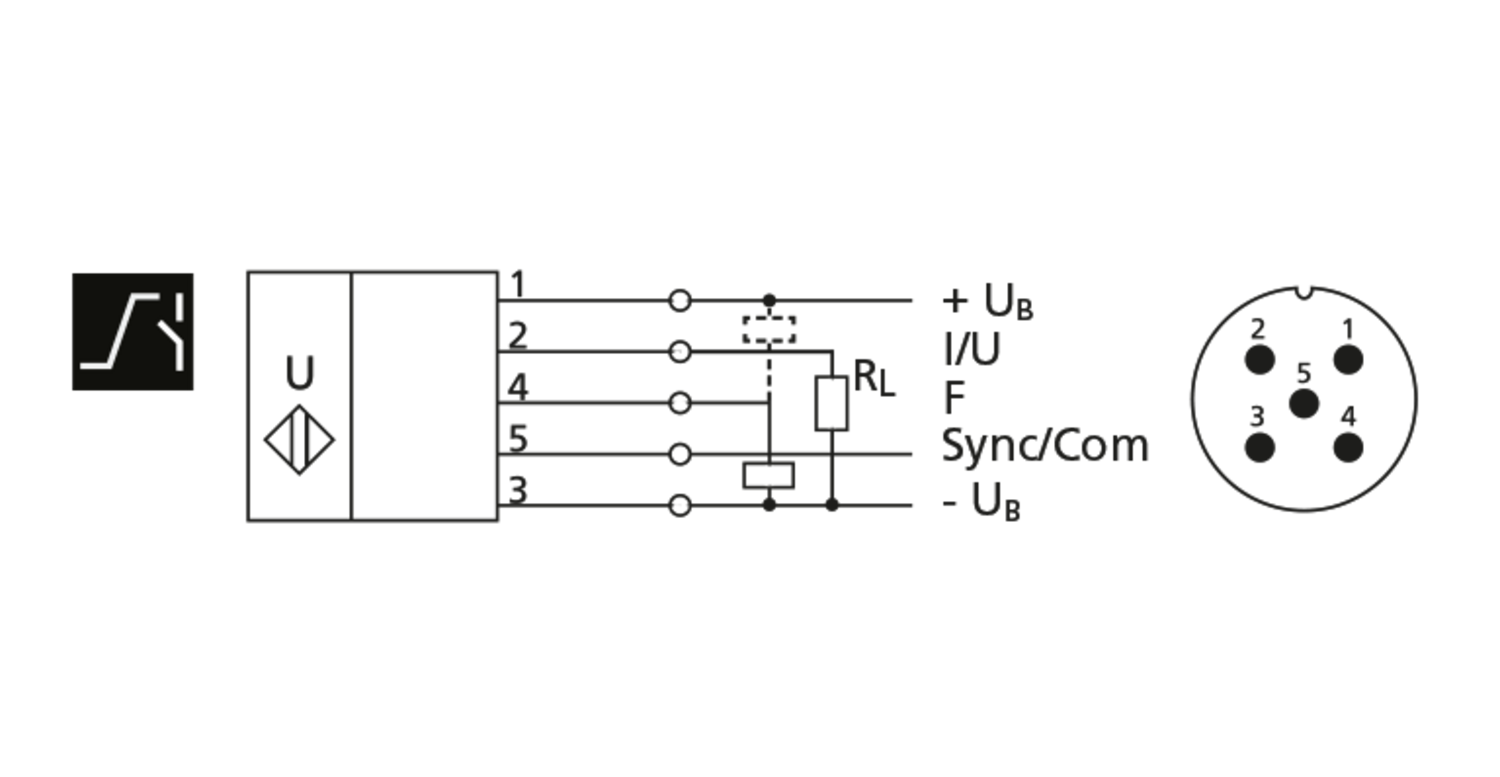

Połączenie | Złącze M12 5-pinowe | ||
Wyjście | 1 x analog (4-20 mA / 0-10 V) | 1 x analog (4-20 mA / 0-10 V) 1x Push-Pull, IO-Link | 1 x analog (4-20 mA / 0-10 V) 1x Push-Pull, IO-Link |
Czas reakcji | 2ms | 5.1ms | 5.1ms |
Czas gotowości | < 300 ms | < 300 ms | < 300 ms |
Materiał obudowy | Elementy metalowe: aluminum. | Elementy metalowe: odlew cynku. | Elementy metalowe: odlew cynku. |
Metody ustawiania | Przycisk "Teach-in", | Przycisk "Teach-in", | Przycisk "Teach-in", |
Stopień ochrony | IP65 | ||
Temperatura pracy | -5° do +60°C | ||
Waga | 190g |
|
|
Model | Rysunek |
bks-3/CIU |
|
bks+3/FIU |
|
bks+6/FIU |
|
1 wyjście analogowe |
|
Nr katalogowy | Opis | Rodzaj wyjścia |
bks-3/CIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V |
bks+3/FIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V 1 x Push-Pull, IO-Link |
bks+6/FIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V 1 x Push-Pull, IO-Link |
bks-3/CDD | Czujnik ultradźwiękowy do monitorowania krawędzi | 2 x PNP |
bks-6/12/CIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V |
| Głębokość widełek | 73 mm |
|---|---|
| IO-LINK | Tak |
| Materiał | Cynk |
| Napięcie zasilania | 20-30 V DC |
| Rozdzielczość | 0,02 mm |
| Stopień ochrony IP | IP65 |
| Strefa martwa | 5 mm |
| Wyjście | Push/Pull |
| Wyświetlacz | Nie |
Czujnik ultradźwiękowy krawędziowy serii BKS+/BKS
Seria BKS+/BKS została stworzona do monitorowania krawędzi materiałów dźwięko - nieprzepuszczalnych, jak metalowa folia, czy papier. Idealnie sprawdza się w aplikacjach, w których wykrywane są wysoko przezroczyste folie, światłoczułe materiały, surowce o zróżnicowanej przezroczystości oraz wszelkiego rodzaju papier. Sensor posiada opcję przyuczenia i ustawienia zera pomiarowego. Szerokość ramion (widelca) 30 mm lub 60mm, głębokość 33 mm lub 73mm.
Sensory BKS+ posiadają znacznie szerszy zakres pracy 12 mm lub 40 mm. Dodatkowo wyposażone w wyjście analogowe prądowe 4-20 mA lub napięciowe 0-10V i drugie wyjście przełączające z IO-link.
Czujnik BKS+ podczas monitorowania krawędzi materiału
Zasada działania
Nadajnik i odbiornik umieszczone są w jednej obudowie widełkowej. Nadajnik w dolnej belce emituje krótki, cykliczny sygnał dźwiękowy. Odbiornik w górnej belce jest odpowiedzialny za detekcje tego sygnału. Materiał przepuszczany pomiędzy widełkami tłumi sygnał pochodzący z nadajnika, a wewnętrzna elektronika wykrywa zmiany i przekazuje informacje na wyjście.
Sygnał analogowy na wyjściu czujnika jest proporcjonalny co do wartości sygnału odczytanego przez nadajnik. 1x wyjście PNP lub NPN + 1x wyjście analogowe (4-20 mA lub 0-10 V)
Zakres pracy BKS+3/FIU to 12mm a BKS+6/FIU to 40mm.
Przycisk Teach-in
Za pomocą przycisku na obudwie można ustawić punkt zerowy krawędzi. Można to zrobić w dwojaki sposób:
lub
Wskazanie LED
Trzy diody LED pokazują pozycje materiału pomiędzy belkami czujnika. W przypadku pomiaru materiałów światłoczułych istnieje możliwość wyłączenia diod LED.
Model | bks-3/CIU | bks+3/FIU | bks+6/FIU |
Obudowa | 53x79.5x27 | 67.5x67x23.5 | 97.5x97x23.5 |
Zakres detekcji | 8mm ( ±4mm) | 12mm ( ±6mm) | 35mm ( ±17,5mm) |
Szerokość między ramionami | 30mm | 30mm | 60mm |
Głębokość ramion | 33mm | 33mm | 73mm |
Strefa martwa | 7 mm | 5mm | 5mm |
Częstotliwość | 200 kHz | 168 kHZ | 158 kHz |
Rozdzielczość | 0,025 mm | 0,01 mm | 0,02 mm |
Powtarzalność | ± 0.15 % | ± 0.15 % | ± 0.15 % |
Dokładność | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
Napięcie zasilania | 20-30 VDC zabezpieczenie przed odwrotną polaryzacją | ||
Tętnienia napięcia | ± 10% | ||
Prąd bez obciążenia | ≤ 50 mA | ≤ 50 mA | ≤ 50 mA |
Połączenie | Złącze M12 5-pinowe | ||
Wyjście | 1 x analog (4-20 mA / 0-10 V) | 1 x analog (4-20 mA / 0-10 V) 1x Push-Pull, IO-Link | 1 x analog (4-20 mA / 0-10 V) 1x Push-Pull, IO-Link |
Czas reakcji | 2ms | 5.1ms | 5.1ms |
Czas gotowości | < 300 ms | < 300 ms | < 300 ms |
Materiał obudowy | Elementy metalowe: aluminum. | Elementy metalowe: odlew cynku. | Elementy metalowe: odlew cynku. |
Metody ustawiania | Przycisk "Teach-in", | Przycisk "Teach-in", | Przycisk "Teach-in", |
Stopień ochrony | IP65 | ||
Temperatura pracy | -5° do +60°C | ||
Waga | 190g |
|
|
Model | Rysunek |
bks-3/CIU |
|
bks+3/FIU |
|
bks+6/FIU |
|
1 wyjście analogowe |
|
Nr katalogowy | Opis | Rodzaj wyjścia |
bks-3/CIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V |
bks+3/FIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V 1 x Push-Pull, IO-Link |
bks+6/FIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V 1 x Push-Pull, IO-Link |
bks-3/CDD | Czujnik ultradźwiękowy do monitorowania krawędzi | 2 x PNP |
bks-6/12/CIU | Czujnik ultradźwiękowy do monitorowania krawędzi | 1 x analogowe 4-20 mA / 0-10 V |
