MICROSONIC

CRM+ Czujniki ultradźwiękowe



Czujniki ultradźwiękowe serii CRM+ z filtrem kwasoodpornym
W procesach napełniania, membrana czujnika jest narażona na kontakt z cieczą. Często ciecz ta jest żrąca lub twardnieje(np. cement). Po dłuższym okresie czasu wymagane jest usunięcie zanieczyszczeń z czujnika mechanicznie.Seria CRM+ została stworzona z myślą o takich aplikacjach. Filtr ochronny, który znajduje się na membranie pozwala na proste usunięcie zanieczyszczeń bez uszkodzenia czujnika ponadto zapewnia kwasoodporność i odporność na korozję.

Możliwość wyboru między trzema różnymi wyjściami:
ausgang_1schalt.png 1x wyjście PNP
ausgang_2schalt.png 2x wyjście PNP
ausgang_1analog.png 1x wyjście analogowe (4-20 mA lub 0-10V)

Czujniki serii CRM+ mogą pracować w 3 trybach:

  • Jednoprogowym
  • Okna
  • Bariery ultradźwiękowej - "2 way"

TouchControl
Wszystkie ustawienia wykonywane są za pomocą funkcji TouchControl. Czytelny wyświetlacz LED wyświetla aktualną wartość mierzoną wyrażoną w milimetrach lub centymetrach. Operując dwoma przyciskami poniżej wyświetlacza, wywołane jest proste menu parametryzacji. Punkty detekcji oraz okna pomiarowe mogą być ustawione numerycznie wykorzystując wyświetlacz LED bez konieczności umieszczania obiektu w zasięgu czujnika. Zatem możliwa jest całkowita kalibracja czujnika bez wykorzystania reflektorów, nawet poza aplikacją w której czujnik ma być użyty.

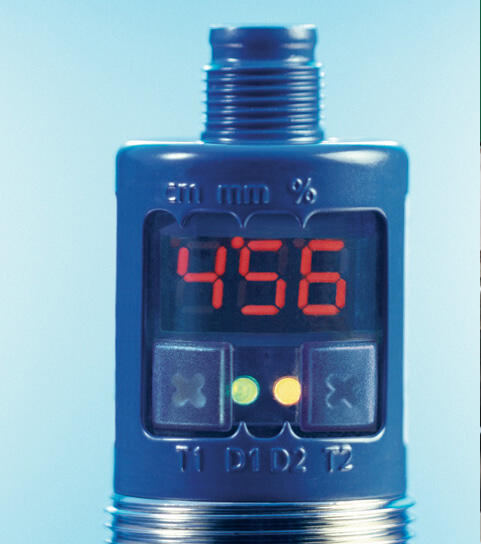

TouchControl z wyświetlaczem LED

Programowanie trybu jednoprogowego i wyjścia analogowego
Aby ustawić odpowiednie progi należy albo wpisać numerycznie wykorzystując wyświetlacz LED, albo za pomocą procedury uczenia Teach-in. Użytkownik może wybrać metodę, która bardziej mu odpowiada. Sensory serii CRM+ wspierają synchronizację, operacje wielowątkowe i posiadają szerokie spektrum możliwości parametryzacji za pomocą LinkControl.
W celu uzyskania szczegółowych informacji należy przejść do zakładki "Funkcja" produktu Microsonic serii "MIC+".

Dane techniczne

Model

CRM+25

CRM+35

CRM+130

CRM+340

CRM+600

Zakres detekcji

30 - 250 mm

80 - 350 mm

200 - 1300 mm

350 - 3400 mm

600 - 6000 mm

Max zakres

350 mm

600 mm

2000 mm

5000 mm

8000 mm

Częstotliwość pracy

320 kHz

400 kHz

200 kHz

120 kHz

80 kHz

Powtarzalność

± 0,15%

± 0,15%

± 0,15%

± 0,15%

± 0,15%

Rozdzielczość

0,025 mm

0,025 mm

0,18 mm

0,18 mm

0,18 mm

Materiał obudowy

Tuleja czujnika wykonana jest ze stali nierdzewnej 1,4571
Elementy z tworzywa: PBT, TPU

Stopień ochrony

IP67

IP67

IP67

IP67

IP67

Metody ustawiania

Przycisk Touch Control lub oprogramowanie LinkControl

Czas reakcji

32 ms

70 ms

110 ms

180 ms

240 ms

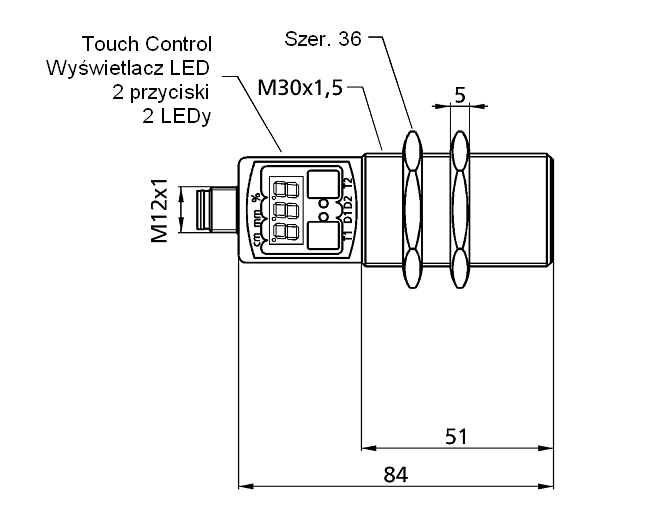

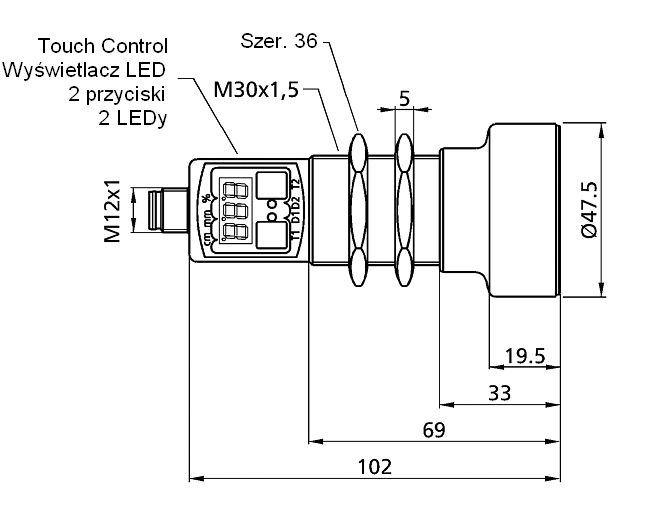

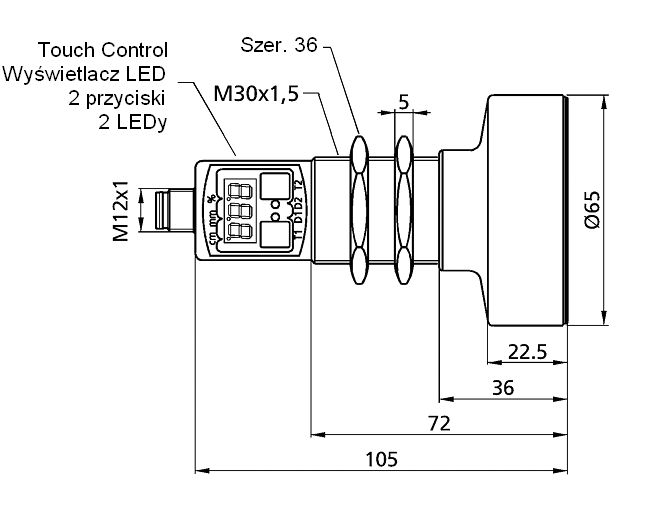

Wymiary i schemat połączeń

CRM+35
CRM+25

CRM+130





CRM+340

CRM+600





Schemat połączeń

1 wyjście PNP


2 wyjścia PNP


Wyjście analogowe

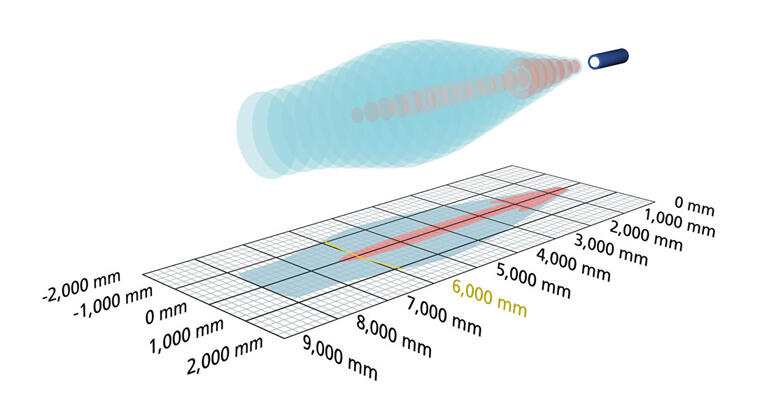

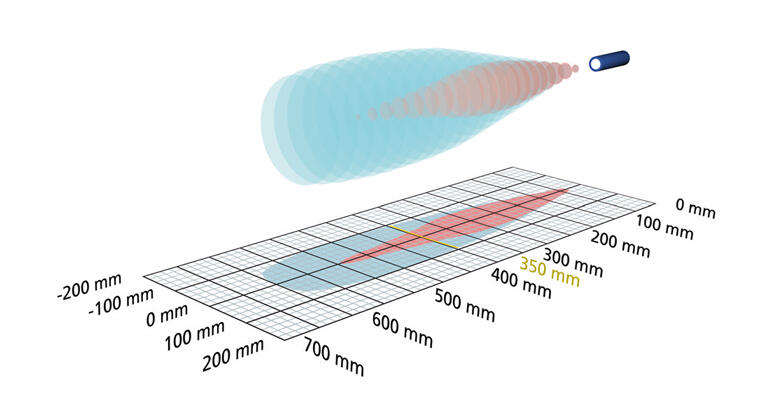

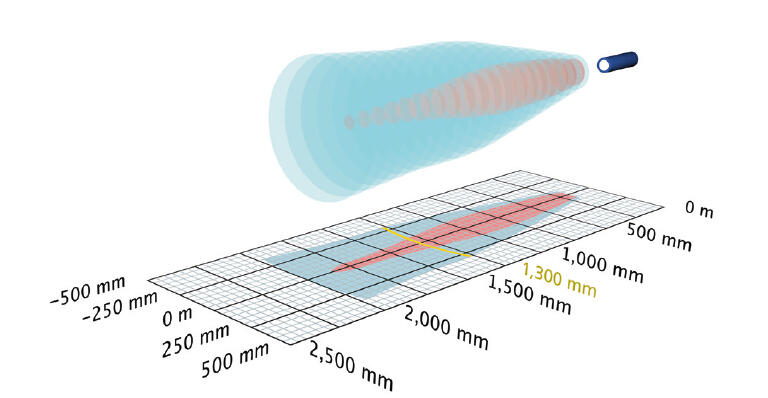

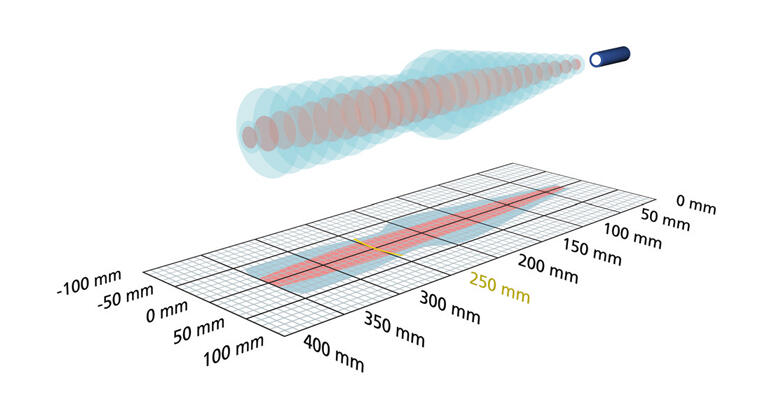

Zakres detekcji

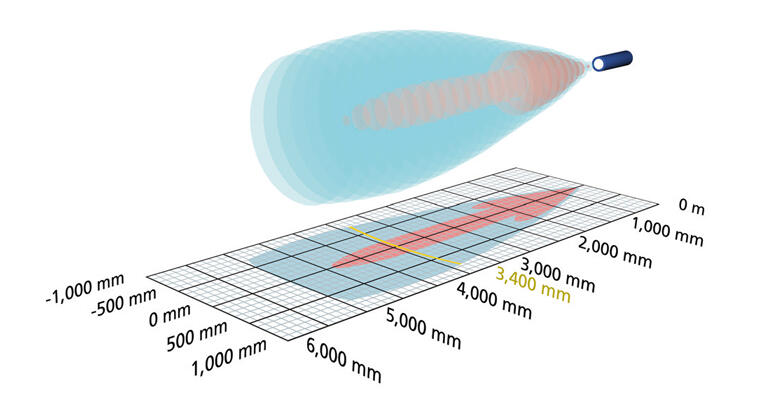

Zakres detekcji

CRM+25


CRM+35


CRM+130


CRM+340


CRM+600




Kod zamawiania

 CRM + X1 / X2 / TC / E



X1

Zakres pomiarowy

25-

30 - 250 mm

35-

85 - 350 mm

130-

200 - 1300 mm

340-

350 - 3400 mm

600-

600 - 6000 mm





X2

Rodzaj wyjścia

D

1 wyjście tranzystorowe PNP

DD

2 wyjścia tranzystorowe PNP

IU

1 wyjście analogowe 4 - 20 mA / 0 - 10 V



Numery katalogowe

Nr katalogowy

Typ

Zakres pomiarowy

Wyjście

Obudowa

crm+25/D/TC/E

crm+

0.03 - 0.25m

1 x PNP

Stal nierdzewna

crm+25/DD/TC/E

crm+

0.03 - 0.25m

2 x PNP

Stal nierdzewna

crm+25/IU/TC/E

crm+

0.03 - 0.25m

1 x analog

Stal nierdzewna

crm+35/D/TC/E

crm+

0.08 - 0.35m

1 x PNP

Stal nierdzewna

crm+35/DD/TC/E

crm+

0.08 - 0.35m

2 x PNP

Stal nierdzewna

crm+35/IU/TC/E

crm+

0.08 - 0.35m

1 x analog

Stal nierdzewna

crm+130/D/TC/E

crm+

0.2 - 1.3m

1 x PNP

Stal nierdzewna

crm+130/DD/TC/E

crm+

0.2 - 1.3m

2 x PNP

Stal nierdzewna

crm+130/IU/TC/E

crm+

0.2 - 1.3m

1 x analog

Stal nierdzewna

crm+130/DIU/TC/E

crm+

0.2 - 1.3m

1 x PNP + 1 x analog

Stal nierdzewna

crm+340/D/TC/E

crm+

0.35 - 3.4m

1 x PNP

Stal nierdzewna

crm+340/DD/TC/E

crm+

0.35 - 3.4m

2 x PNP

Stal nierdzewna

crm+340/IU/TC/E

crm+

0.35 - 3.4m

1 x analog

Stal nierdzewna

crm+340/DIU/TC/E

crm+

0.35 - 3.4m

1 x PNP + 1 x analog

Stal nierdzewna

crm+600/D/TC/E

crm+

0.6 - 6m

1 x PNP

Stal nierdzewna

crm+600/DD/TC/E

crm+

0.6 - 6m

2 x PNP

Stal nierdzewna

crm+600/IU/TC/E

crm+

0.6 - 6m

1 x analog

Stal nierdzewna



Pokaż więcej
  • Możliwość pracy w środowisku agresywnym
  • Tuleja czujnika wykonana jest ze stali nierdzewnej
  • Wyjścia PNP/NPN/analogowe
  • Kompensacja temperatury otoczenia

Wybrany wariant produktu

microsonic_logo_2015.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Materiał Hartowana stal nierdzewna
Napięcie zasilania 9-30 V DC
Obudowa M30
Rozdzielczość 0,025 mm
Stopień ochrony IP IP67
Strefa martwa 30 mm
Wyjście NC, NO, PNP
Wyświetlacz Tak
Zakres detekcji 250 mm
Zakres max 350 mm

Do pobrania

Wymiary i połączenia

Opis produktu
