MICROSONIC
ESP Czujniki ultradźwiękowe
Czujniki do wykrywania etykiet
ESP-4
Niezawodny czujnik serii ESP firmy Microsonic to uniwersalne rozwiązanie w dziedzinie detekcji. Posiada 3 tryby uczenia, które pozwalają na dostosowanie pracy czujnika do konkretnej aplikacji. Sensor może pracować jako detektor etykiet, arkuszy i przerwania drutu nawijanego lub rozwijanego. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy dźwiękowej. Dla cienkich etykiet i taśm ESP-1 może pracować z maksymalną prędkością (czasem reakcji <300 µs).
Zasada działania
Ultradźwiękowy nadajnik wysyła szybkie sekwencje impulsów. Impulsy dźwiękowe przechodzą przez nośnik, a sygnał dźwiękowy traci moc. Następnie odbiornik odczytuje różnice w sile sygnału dźwiękowego i na tej podstawie wykrywa obiekty. Różnice pomiędzy impulsem przechodzącym przez sam nośnik a nośnik z etykietą może być znikoma. Dlatego aby zapewnić niezawodne rozróżnienie, czujnik ESP musi być "nauczony' danej etykiety.

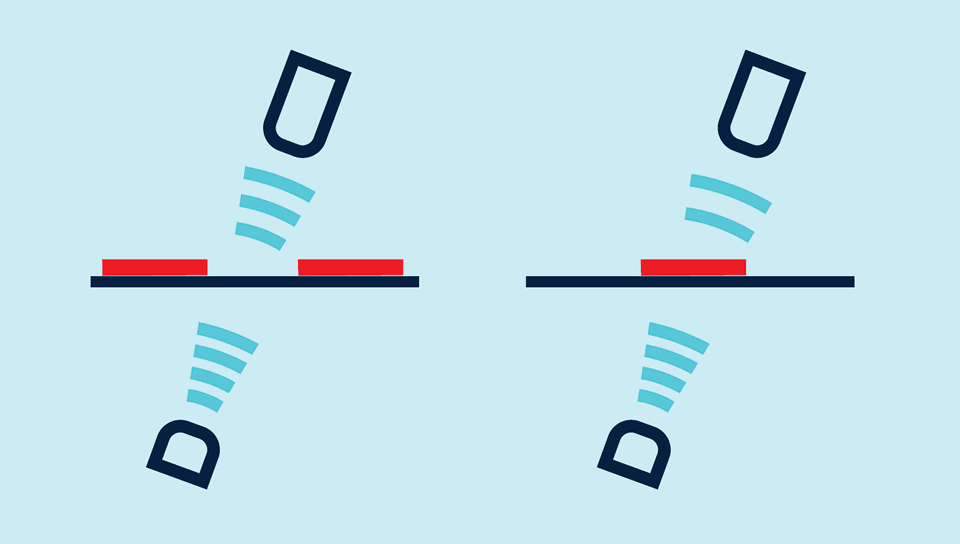

Nośnik wraz z etykietą powodują spadek mocy sygnału dźwiękowego
A) Dynamiczne uczenie - nośnik i etykieta jednocześnie
Podczas procesu uczenia etykiety na nośniku prowadzone są w zasięgu działa czujnika ze stałą prędkością. Sensor ESP automatycznie określa jaką siłę ma sygnał po przejściu przez nośnik, a jaką przez nośnik i etykietę. Jest to standardowa metoda uczenia przeznaczona dla etykiety. Metoda ta jest również wykorzystywana przy detekcji ciągłości folii celofanowej. Podczas procesu uczenia należy przepuścić kilka arkuszy folii przez obszar działania czujnika. Na tej podstawie sensor rozróżnia sygnały i jest w stanie wykryć przerwę w ciągłości.
ESP-4 wykrywanie etykiet
ESP-4 jako detektor ciągłości materiału
B) Uczenie - etykieta i nośnik oddzielnie
Różnica w sile sygnału przechodzącego przez sam nośnik, a nośnik z etykietą może być bardzo mała. W celu uzyskania prawidłowego pomiaru należy przeprowadzić uczenie czujnika oddzielnie. Najpierw sam nośnik, a następnie nośnik wraz z etykietą. W takim wypadku próg przełączania występuję pomiędzy poziomami tych sygnałów.
C) Detekcja podwójnego arkusza
Materiały arkuszowe przechowywane są przeważnie w rolkach. Problemem jaki może się pojawić są sklejone/złączone arkusze. Czujnik ESP jest wyposażony w opcję przeznaczoną do takich aplikacji. Sensor firmy Microsonic wykrywa różnicę grubości arkusza, a następnie wysyła sygnał na wyjście.

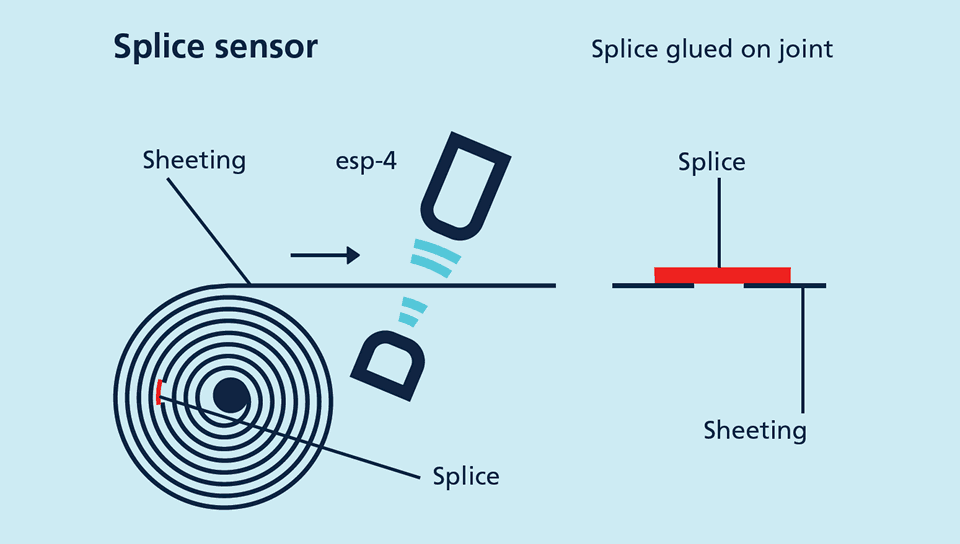

ESP-4 jako detektor podwójnego arkusza, spoin, zgrubień
Dwa typy obudowy przeznaczone do innych częstotliwości
ESP-4/3CDD/M18 E+S wyposażony w odbiornik zintegrowany z elektroniką pomiarową. Typowe zastosowanie to detekcja podwójnego arkusza grubych materiałów.
ESP-4/M12/3CDD/M18 E+S wyposażony w zewnętrzny odbiornik. Nadajnik i odbiornik zamknięte w gwintowanej tulei (M12). Ten wariant jest przeznaczony do detekcji etykiet.
Dane techniczne
Model | esp-4/3CDD/M18 E+S | esp-4/M12/3CDD/M18 E+S |
Obudowa | Cylindryczna M18 | Cylindryczna M12 z oddalonym wzmacniaczem M18 |
Częstotliwość | 400 kHz | 500 kHz |
Strefa martwa | 7 mm | 5 mm |
Detekcja | Arkusze z gramaturą < 20 g/m2 do >> 600 g/m2, metalowe laminowane arkusze i folie do 0.6 mm grubości, folie samoprzylepne, etykiety na taśmach | Arkusze z gramaturą < 20 g/m2 do >> 400 g/m2, metalowe laminowane arkusze i folie do 0.2 mm grubości, folie samoprzylepne, etykiety na taśmach |
Napięcie zasilania | 20-30 VDC zabezpieczenie przed odwrotną polaryzacją | |
Prąd bez obciążenia | ≤ 50 mA | ≤ 50 mA |
Połączenie | Kabel 2m | Kabel 2m |
Wyjście | 2 x PNP | 2 x PNP |
Czas reakcji | < 600 µs | < 600 µs |
Wejście | 3 x wejścia sterownicze | |
Metody ustawiania | oprogramowanie LinkControl, wejścia sterownicze (Teach-in) | |
Materiał obudowy | Elementy metalowe: mosiężna, niklowana. Elementy plastikowe: PBT,PA | |
Dystans nadajnika od odbiornika | 20 - 40 mm; optymalne: 40 mm ± 3 mm | 20 - 30 mm; optymalne: 20 mm ± 3 mm |
Dopuszczalne odchylenie kątowe | zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °) | zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °) |
Stopień ochrony | IP65 | IP65 |
Temperatura pracy | -5º do +60ºC | -5º do +60ºC |
Masa | 130 g | 160 g |
Wymiary i schematy połączeń

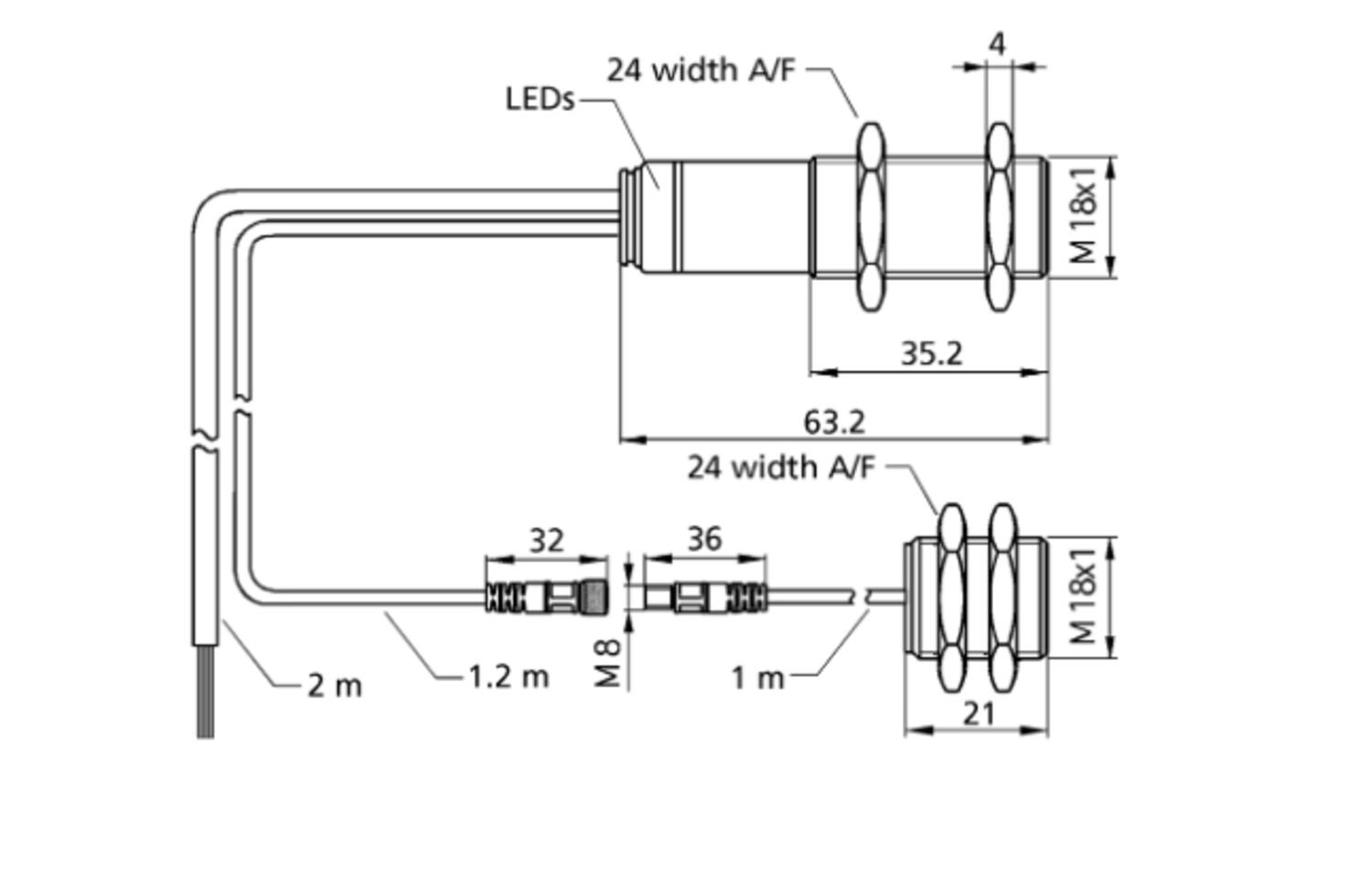

Wymiary | |
ESP-4/3CDD/M18 E+S |
|
ESP-4/M12/3CDD/M18 E+S |
|

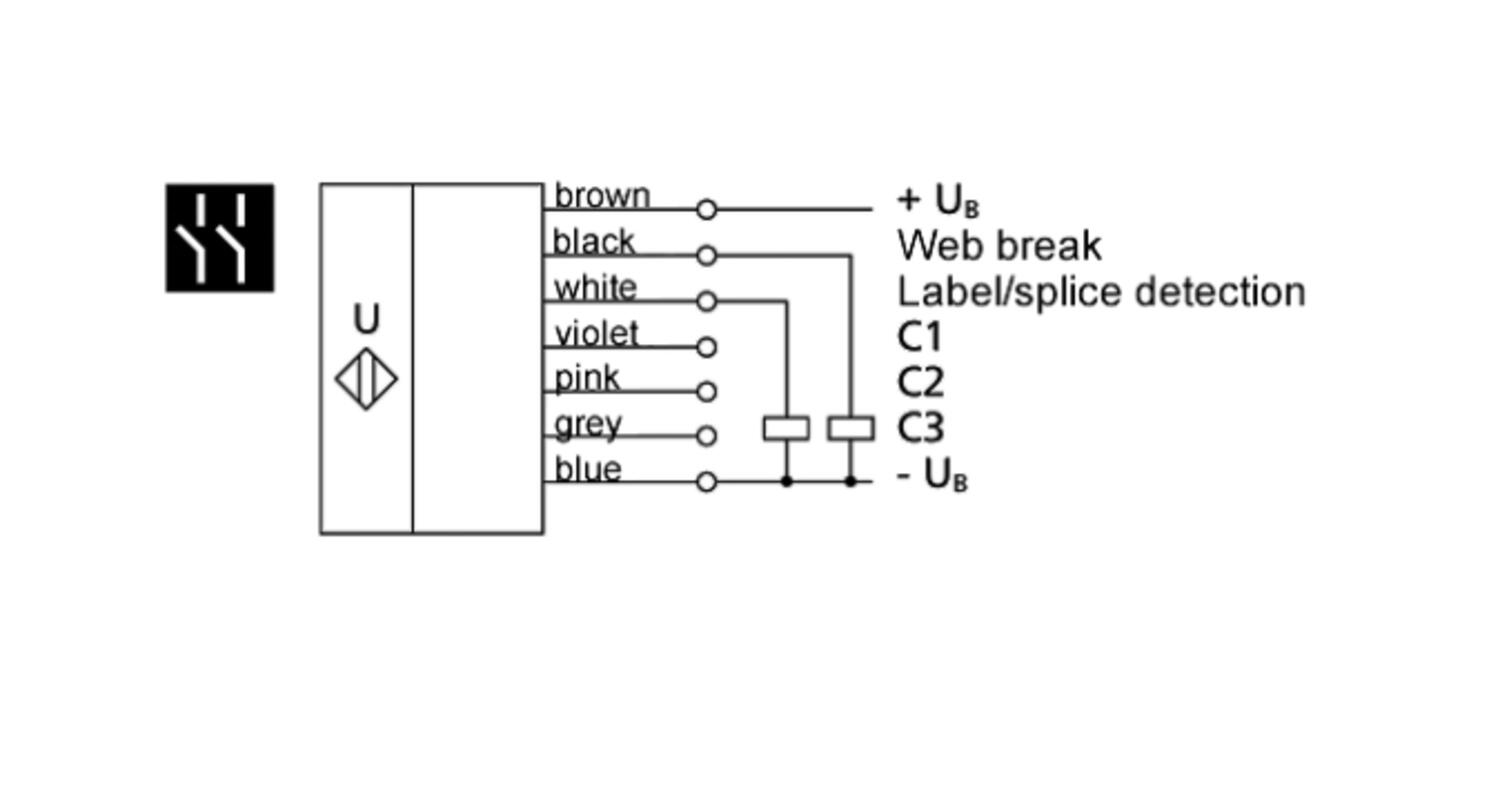

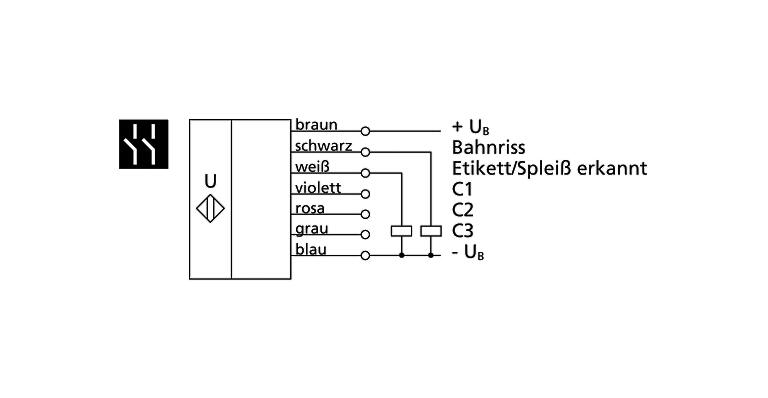

Schematy połączeń | |
ESP-4/3CDD/M18 E+S, ESP-4/M12/3CDD/M18 E+S |
|
Numery katalogowe
Nr katalogowy | Opis | Obudowa | Wyjście |
esp-4/3CDD/M18 E+S | Czujnik ultradźwiękowy do wykrywania etykiet | M18 | 2 x PNP |
esp-4/M12/3CDD/M18 E+S | Czujnik ultradźwiękowy do wykrywania etykiet | M12 z oddalonym wzmacniaczem M12 | 2 x PNP |
esp-4/Empf/3CDD/M18 | Odbiornik czujnika ultradźwiękowego do wykrywania etykiet | M18 | 2 x PNP |
esp-4/Empf/M12/3CDD/M18 | Odbiornik czujnika ultradźwiękowego do wykrywania etykiet | M12 | 2 x PNP |
- Do wykrywania etykiet o wysokiej przejrzystości
- Wyjście : 2 x PNP
- 2 wyjścia: do wykrywania etykiet oraz monitorowania ciągłości taśmy
- Czas reakcji:< 300 ms
- Trzy różne metody uczenia zapewniają wykrywanie specyficznych etykiet
Wybrany wariant produktu
Czujnik ultradźw. do wykr. etykiet M18 2xPNP
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Nie |
|---|---|
| Materiał | Mosiądz niklowany |
| Napięcie zasilania | 20-30 V DC |
| Obudowa | M18 |
| Stopień ochrony IP | IP65 |
| Strefa martwa | 7 mm |
| Wyjście | 2x PNP |
| Wyświetlacz | Nie |
| Zakres detekcji | 40 mm |
Do pobrania
Opis produktu
ESP-4
Niezawodny czujnik serii ESP firmy Microsonic to uniwersalne rozwiązanie w dziedzinie detekcji. Posiada 3 tryby uczenia, które pozwalają na dostosowanie pracy czujnika do konkretnej aplikacji. Sensor może pracować jako detektor etykiet, arkuszy i przerwania drutu nawijanego lub rozwijanego. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy dźwiękowej. Dla cienkich etykiet i taśm ESP-1 może pracować z maksymalną prędkością (czasem reakcji <300 µs).
Zasada działania
Ultradźwiękowy nadajnik wysyła szybkie sekwencje impulsów. Impulsy dźwiękowe przechodzą przez nośnik, a sygnał dźwiękowy traci moc. Następnie odbiornik odczytuje różnice w sile sygnału dźwiękowego i na tej podstawie wykrywa obiekty. Różnice pomiędzy impulsem przechodzącym przez sam nośnik a nośnik z etykietą może być znikoma. Dlatego aby zapewnić niezawodne rozróżnienie, czujnik ESP musi być "nauczony' danej etykiety.
Nośnik wraz z etykietą powodują spadek mocy sygnału dźwiękowego
A) Dynamiczne uczenie - nośnik i etykieta jednocześnie
Podczas procesu uczenia etykiety na nośniku prowadzone są w zasięgu działa czujnika ze stałą prędkością. Sensor ESP automatycznie określa jaką siłę ma sygnał po przejściu przez nośnik, a jaką przez nośnik i etykietę. Jest to standardowa metoda uczenia przeznaczona dla etykiety. Metoda ta jest również wykorzystywana przy detekcji ciągłości folii celofanowej. Podczas procesu uczenia należy przepuścić kilka arkuszy folii przez obszar działania czujnika. Na tej podstawie sensor rozróżnia sygnały i jest w stanie wykryć przerwę w ciągłości.
ESP-4 wykrywanie etykiet
ESP-4 jako detektor ciągłości materiału
B) Uczenie - etykieta i nośnik oddzielnie
Różnica w sile sygnału przechodzącego przez sam nośnik, a nośnik z etykietą może być bardzo mała. W celu uzyskania prawidłowego pomiaru należy przeprowadzić uczenie czujnika oddzielnie. Najpierw sam nośnik, a następnie nośnik wraz z etykietą. W takim wypadku próg przełączania występuję pomiędzy poziomami tych sygnałów.
C) Detekcja podwójnego arkusza
Materiały arkuszowe przechowywane są przeważnie w rolkach. Problemem jaki może się pojawić są sklejone/złączone arkusze. Czujnik ESP jest wyposażony w opcję przeznaczoną do takich aplikacji. Sensor firmy Microsonic wykrywa różnicę grubości arkusza, a następnie wysyła sygnał na wyjście.
ESP-4 jako detektor podwójnego arkusza, spoin, zgrubień
Dwa typy obudowy przeznaczone do innych częstotliwości
ESP-4/3CDD/M18 E+S wyposażony w odbiornik zintegrowany z elektroniką pomiarową. Typowe zastosowanie to detekcja podwójnego arkusza grubych materiałów.
ESP-4/M12/3CDD/M18 E+S wyposażony w zewnętrzny odbiornik. Nadajnik i odbiornik zamknięte w gwintowanej tulei (M12). Ten wariant jest przeznaczony do detekcji etykiet.
Dane techniczne
Model | esp-4/3CDD/M18 E+S | esp-4/M12/3CDD/M18 E+S |
Obudowa | Cylindryczna M18 | Cylindryczna M12 z oddalonym wzmacniaczem M18 |
Częstotliwość | 400 kHz | 500 kHz |
Strefa martwa | 7 mm | 5 mm |
Detekcja | Arkusze z gramaturą < 20 g/m2 do >> 600 g/m2, metalowe laminowane arkusze i folie do 0.6 mm grubości, folie samoprzylepne, etykiety na taśmach | Arkusze z gramaturą < 20 g/m2 do >> 400 g/m2, metalowe laminowane arkusze i folie do 0.2 mm grubości, folie samoprzylepne, etykiety na taśmach |
Napięcie zasilania | 20-30 VDC zabezpieczenie przed odwrotną polaryzacją | |
Prąd bez obciążenia | ≤ 50 mA | ≤ 50 mA |
Połączenie | Kabel 2m | Kabel 2m |
Wyjście | 2 x PNP | 2 x PNP |
Czas reakcji | < 600 µs | < 600 µs |
Wejście | 3 x wejścia sterownicze | |
Metody ustawiania | oprogramowanie LinkControl, wejścia sterownicze (Teach-in) | |
Materiał obudowy | Elementy metalowe: mosiężna, niklowana. Elementy plastikowe: PBT,PA | |
Dystans nadajnika od odbiornika | 20 - 40 mm; optymalne: 40 mm ± 3 mm | 20 - 30 mm; optymalne: 20 mm ± 3 mm |
Dopuszczalne odchylenie kątowe | zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °) | zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °) |
Stopień ochrony | IP65 | IP65 |
Temperatura pracy | -5º do +60ºC | -5º do +60ºC |
Masa | 130 g | 160 g |
Wymiary i schematy połączeń
Wymiary | |
ESP-4/3CDD/M18 E+S |
|
ESP-4/M12/3CDD/M18 E+S |
|
Schematy połączeń | |
ESP-4/3CDD/M18 E+S, ESP-4/M12/3CDD/M18 E+S |
|
Numery katalogowe
Nr katalogowy | Opis | Obudowa | Wyjście |
esp-4/3CDD/M18 E+S | Czujnik ultradźwiękowy do wykrywania etykiet | M18 | 2 x PNP |
esp-4/M12/3CDD/M18 E+S | Czujnik ultradźwiękowy do wykrywania etykiet | M12 z oddalonym wzmacniaczem M12 | 2 x PNP |
esp-4/Empf/3CDD/M18 | Odbiornik czujnika ultradźwiękowego do wykrywania etykiet | M18 | 2 x PNP |
esp-4/Empf/M12/3CDD/M18 | Odbiornik czujnika ultradźwiękowego do wykrywania etykiet | M12 | 2 x PNP |
