MICROSONIC

MIC+ Czujniki ultradźwiękowe

Nowoczesny czujnik firmy Microsonic przeznaczony do bezkontaktowego pomiaru odległości i poziomu. Sonda posiada wbudowany wyświetlacz LED oraz przyciski (system Touch Control), które umożliwiają sterowanie, bezpośrednio z poziomu urządzenia lub przy użyciu interfejsu LinkControl. Czujnik jest programowalny.

Czujniki ultradźwiękowe serii MIC+
Sensory w cylindrycznej obudowie M30 oraz z zakresem pomiarowym od 30 mm do 8m (5 zakresów detekcji). W zależności od zakresu detekcji, rozdzielczość pomiaru wynosi od 0.025mm do 2.4 mm. Wszystkie czujniki serii MIC+ są wyposażone w zintegrowany moduł kompensacji temperatury.

Możliwość wyboru między czterema różnymi wyjściami:
ausgang_1schalt.png 1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
ausgang_2schalt.png 2x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
ausgang_1analog.png 1x wyjście analogowe (4-20 mA lub 0-10V)
Analogpnp.png 1x wyjście analogowe + 1 wyjście PNP

TouchControl
Wszystkie ustawienia wykonywane są za pomocą funkcji TouchControl. Czytelny wyświetlacz LED wyświetla aktualną wartość mierzoną wyrażoną w milimetrach lub centymetrach. Operując dwoma przyciskami poniżej wyświetlacza, wywołujemy proste menu parametryzacji. Punkty detekcji oraz okna pomiarowe mogą być ustawione numerycznie wykorzystując wyświetlacz LED bez konieczności umieszczania obiektu w zasięgu czujnika. Zatem możliwa jest całkowita kalibracja czujnika bez wykorzystania reflektorów, nawet poza aplikacją w której czujnik ma być użyty.

TouchControl z wyświetlaczem LED

Dwie trójkolorowe diody LED
Aktualne wskazania czujnika sygnalizowane są za pomocą dwóch trójkolrowych diod LED.

Funkcje dodatkowe
Dostępne są funkcję dodatkowe w ramach struktury TouchControl.
Możliwość dostosowania zakresu pomiarowego przez wykorzystanie różnych filtrów pomiarowych oraz zmniejszenie zakresu wykorzystując 10-stopniowy filtr. Ograniczenie zakresu przydatne jest w aplikacjach pomiaru poziomu cieczy przy falującym ruchu cieczy lub aplikacjach, w których części mogą sporadycznie przelatywać pomiędzy czujnikiem, a aktualną powierzchnią pomiarową. Standardowo filtr jest ustawiony na F01. Co oznacza ustawienie czujnika na szybkie zliczanie i kontrolę operacji. Histereza przełączania wyjść może być zmieniona w razie potrzeby. Wyświetlacz LED może być kompletnie wyłączony lub przyciemniony.

Czujniki analogowe
Czujniki analogowe sprawdzają obciążenie podłączone do wyjścia i automatycznie przełączają pomiędzy wyjściem prądowym 4-20 mA i wyjściem napięciowym 0-10 V zależnie od wartości rezystancji. Weryfikacja obciążenia przez czujnik jest zawsze inicjowana przez podłączenie napięcia rooczego.
Jako funkcja dodatkowa w menu TouchControl, użytkownik może ustawić domyślnie wyjście prądowe lub napięciowe. W tej części menu można zmienić sposób wyświetlania na wskazanie procentowe. Gdzie 0% i 100% odpowiadają wartościom granicznym okna pomiarowego.

Synchronizacja
Synchronizacja do 10 czujników odbywa się automatycznie i jest możliwa nawet przy stosowaniu urządzeń o różnym zasięgu. Częstotliwość powtarzania impulsu jest wtedy zdeterminowana przez sensor z największym zasięgiem pomiarowym. Jeżeli czujnik jest elektrycznie połączony przez pin 5 w złączu M12, synchronizacja jest aktywna.
Podczas zsynchronizowanej pracy wszystkie czujniki inicjują pomiar w tym samym czasie. Przy stosunkowo bliskim montażu czujników, mogą odbierać sygnały pochodzące od sąsiednich sensorów. Zjawisko to można wykorzystać do rozszerzenia zakresu detekcji czujnika.

Synchronizacja przez pin 5

Jeżeli w aplikacji występuje więcej niż 10 czujników MIC+, wtedy synchronizacja odbywa się za pomocą SyncBox1. Który jest dostępny jako akcesorium.

Operacje wielowątkowe
Operacje wielowątkowe gwarantują odbiór przez czujnik tylko i wyłącznie własny echo sygnałów, co wyklucza powstawanie zakłóceń pomiędzy sensorami (crosstalk).
Każdy czujnik ma przypisany adres od 1 do 10 w dodatkowym menu. Sensory pracujące w trybie wielowątkowym (Multiplex mode) przeprowadzają pomiary jeden po drugim w kolejności rosnącej.

Programowanie trybu jednoprogowego i wyjścia analogowego
Aby ustawić odpowiednie progi należy albo wpisać numerycznie wykorzystując wyświetlacz LED (więcej w zakładce ustawianie), albo za pomocą procedury uczenia Teach-in. Użytkownik może wybrać metodę, która bardziej mu odpowiada.

Procedura Teach-in
Umieścić obiekt pożądanej odległości (1) od czujnika. Następnie wcisnąć przycisk przypisany do wyjścia aż do wyświetlenia (lub ) na wyświetlaczu LED. Ostatnim krokiem jest ponowne wciśnięcie przycisku w celu zatwierdzenia ustawień.

Procedura Teach-in dla trybu jednoprogowego

Teach-in dla trybu analogowego
W celu zaprogramowania wyjścia analogowego należy umieścić obiekt w najmniejszej wymaganej odległości detekcji (1), następnie wciśnięcie przycisku odpowiedzialnego za wyjście aż do wyświetlenia    na wyświetlaczu LED. Kolejnym krokiem jest przesunięcie obiektu na najdalszą wymaganą odległość detekcji (2). Ostatnim krokiem jest ponowne wciśnięcie przycisku w celu zatwierdzenia ustawień.

Teach-in dla wyjścia analogowego lub trybu okna z dwoma punktami przełączania

Przy programowaniu trybu okna z dwoma punktami przełączania procedura jest taka sama jak w przypadku wyjścia analogowego.

Dane techniczne

Model

MIC+25

MIC+35

MIC+130

MIC+340

MIC+600

Zakres detekcji

30 - 250 mm

60 - 350 mm

200 - 1300 mm

350 - 3400 mm

600 - 6000 mm

Max zakres

350 mm

600 mm

2000 mm

5000 mm

8000 mm

Częstotliwość

320 kHz

400 kHz

200 kHz

120 kHz

80 kHz

Powtarzalność

± 0,15%

± 0,15%

± 0,15%

± 0,15%

± 0,15%

Rozdzielczość

0,025 mm

0,025 mm

0,18 mm

0,18 mm

0,18 mm

Napięcie zasilania

9-30 VDC zabezpieczenie przed odwrotną polaryzacją

Tętnienia napięcia

± 10%

± 10%

± 10%

± 10%

± 10%

Prąd bez obciążenia

≤ 80 mA

≤ 80 mA

≤ 80 mA

≤ 80 mA

≤ 80 mA

Materiał obudowy

Mosiężna, niklowana lub stal nierdzewna

Stopień ochrony

IP67

IP67

IP67

IP67

IP67

Złącze elektryczne

Złącze 5-stykowe M12

Wyświetlacz

3 cyfrowy LED

2 trójkolorowe diody LED - wersja TC

brak - wersja M

Metody ustawiania

Przycisk Touch Control lub oprogramowanie LinkControl - wersja TC

PIN 5 złącza, oprogramowanie LinkControl - wersja M

Temperatura pracy

-25º do +70ºC

-25º do +70ºC

-25º do +70ºC

-25º do +70ºC

-25º do +70ºC

Waga

110 g

110 g

110 g

165 g

230 g

Czas reakcji

32 ms

70 ms

110 ms

180 ms

240 ms

Czas gotowości

< 300 ms

< 300 ms

< 300 ms

< 380 ms

< 450 ms

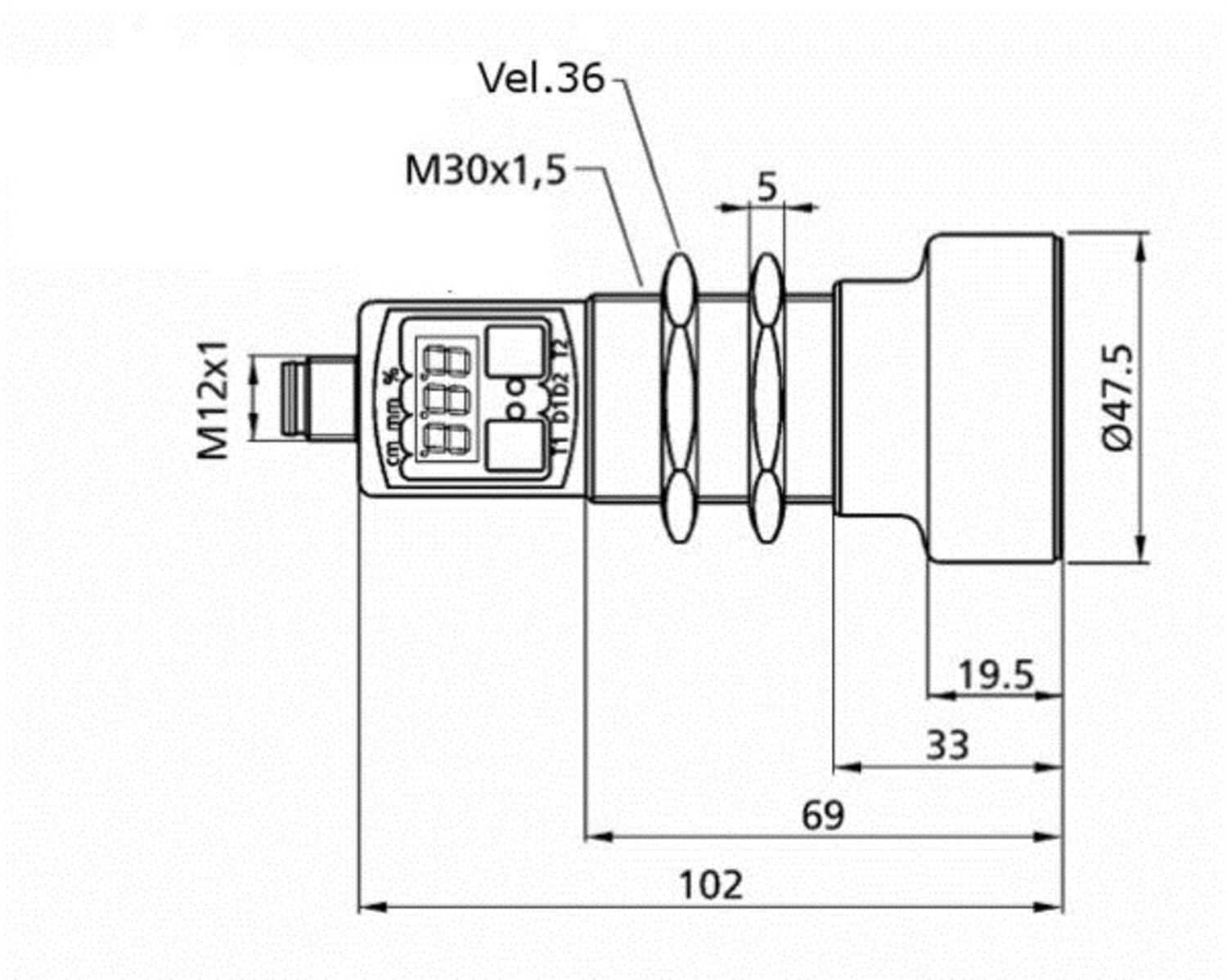

Wymiary i schematy połączeń

MIC+25

MIC+35

MIC+130




MIC+340

MIC+600









1 wyjście tranzystorowe PNP

1 wyjście analogowe



1 wyjścia tranzystorowe PNP

1 wyjście analogowe + 1 wyjście tranzystorowe PNP





Zakres detekcji

Zakres detekcji

MIC+25


MIC+35


MIC+130


MIC+340


MIC+600




Ustawianie

Sterowanie numeryczne za pomocą przycisków, z wykorzystaniem wyświetlacza LED




Naciśnij i przytrzymaj oba
przyciski, aż do pojawienia się
komunikatu „PRO” na
wyświetlaczu LED

Wybierz rodzaj wyjścia
D1, D2, IU

Ustaw obszar działania
w mm lub cm




W przypadku pracy
w trybie „okna”
należy ustawić
tylni i przedni
zakres okna w mm
lub cm

Wybierz opcje NCC
lub NOC

Gotowe



Kod zamawiania



mic





/



/



/





X1

X2



X3



X4



X5





X1 X2 / X3 / X4 / X5

X1

Rodzaj czujnika

mic+

wersja z wyświetlaczem

mic-

wersja bez wyświetlacza



X2

Zakres pomiarowy

25-

30 - 250 mm

35-

60 - 350 mm

130-

200 - 1300 mm

340-

350 - 3400 mm

600-

600 - 6000 mm



X3

Rodzaj wyjścia

D

1 wyjście tranzystorowe PNP

E

1 wyjście tranzystorowe NPN

DD

2 wyjścia tranzystorowe PNP

EE

2 wyjścia tranzystorowe NPN

IU

1 wyjście analogowe 4 - 20 mA / 0 - 10 V

DIU

1 wyjście tranzystorowe PNP + 1wyjście analogowe 4 - 20 mA / 0 - 10 V



X4

Ustawienia

TC

System Touch Control (2 przyciski + wyświetlacz LED) oraz oprogramowanie LinkControl

M

PIN 5 złącza, oprogramowanie LinkControl



X5

Obudowa

X

Mosiądz niklowany

E

Stal nierdzewna



Numery katalogowe

Nr katalogowy

Typ

Zakres pomiarowy

Wyjście

Obudowa

mic+25/D/TC

mic+

0.03-0.25m

1 x PNP

Mosiądz niklowany

mic+25/D/TC/E

mic+

0.03-0.25m

1 x PNP

Stal nierdzewna

mic+25/DD/TC

mic+

0.03-0.25m

2 x PNP

Mosiądz niklowany

mic+25/DD/TC/E

mic+

0.03-0.25m

2 x PNP

Stal nierdzewna

mic+25/IU/TC

mic+

0.03-0.25m

1 x analog

Mosiądz niklowany

mic+25/IU/TC/E

mic+

0.03-0.25m

1 x analog

Stal nierdzewna

mic+25/DIU/TC

mic+

0.03-0.25m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+25/DIU/TC/E

mic+

0.03-0.25m

1 x PNP + 1 x analog

Stal nierdzewna

mic+25/E/TC

mic+

0.03-0.25m

1 x NPN

Mosiądz niklowany

mic+25/EE/TC

mic+

0.03-0.25m

2 x NPN

Mosiądz niklowany

mic+35/D/TC

mic+

0.06-0.35m

1 x PNP

Mosiądz niklowany

mic+35/D/TC/E

mic+

0.06-0.35m

1 x PNP

Stal nierdzewna

mic+35/DD/TC

mic+

0.06-0.35m

2 x PNP

Mosiądz niklowany

mic+35/DD/TC/E

mic+

0.06-0.35m

2 x PNP

Stal nierdzewna

mic+35/IU/TC

mic+

0.06-0.35m

1 x analog

Mosiądz niklowany

mic+35/IU/TC/E

mic+

0.06-0.35m

1 x analog

Stal nierdzewna

mic+35/DIU/TC

mic+

0.06-0.35m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+35/DIU/TC/E

mic+

0.06-0.35m

1 x PNP + 1 x analog

Stal nierdzewna

mic+35/E/TC

mic+

0.06-0.35m

1 x NPN

Mosiądz niklowany

mic+35/EE/TC

mic+

0.06-0.35m

2 x NPN

Mosiądz niklowany

mic+130/D/TC

mic+

0.2-1.3m

1 x PNP

Mosiądz niklowany

mic+130/D/TC/E

mic+

0.2-1.3m

1 x PNP

Stal nierdzewna

mic+130/DD/TC

mic+

0.2-1.3m

2 x PNP

Mosiądz niklowany

mic+130/DD/TC/E

mic+

0.2-1.3m

2 x PNP

Stal nierdzewna

mic+130/IU/TC

mic+

0.2-1.3m

1 x analog

Mosiądz niklowany

mic+130/IU/TC/E

mic+

0.2-1.3m

1 x analog

Stal nierdzewna

mic+130/DIU/TC

mic+

0.2-1.3m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+130/DIU/TC/E

mic+

0.2-1.3m

1 x PNP + 1 x analog

Stal nierdzewna

mic+130/E/TC

mic+

0.2-1.3m

1 x NPN

Mosiądz niklowany

mic+130/EE/TC

mic+

0.2-1.3m

2 x NPN

Mosiądz niklowany

mic+340/D/TC

mic+

0.35-3.4m

1 x PNP

Mosiądz niklowany

mic+340/D/TC/E

mic+

0.35-3.4m

1 x PNP

Stal nierdzewna

mic+340/DD/TC

mic+

0.35-3.4m

2 x PNP

Mosiądz niklowany

mic+340/DD/TC/E

mic+

0.35-3.4m

2 x PNP

Stal nierdzewna

mic+340/IU/TC

mic+

0.35-3.4m

1 x analog

Mosiądz niklowany

mic+340/IU/TC/E

mic+

0.35-3.4m

1 x analog

Stal nierdzewna

mic+340/DIU/TC

mic+

0.35-3.4m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+340/DIU/TC/E

mic+

0.35-3.4m

1 x PNP + 1 x analog

Stal nierdzewna

mic+340/E/TC

mic+

0.35-3.4m

1 x NPN

Mosiądz niklowany

mic+340/EE/TC

mic+

0.35-3.4m

2 x NPN

Mosiądz niklowany

mic+600/D/TC

mic+

0.6-6m

1 x PNP

Mosiądz niklowany

mic+600/D/TC/E

mic+

0.6-6m

1 x PNP

Stal nierdzewna

mic+600/DD/TC

mic+

0.6-6m

2 x PNP

Mosiądz niklowany

mic+600/DD/TC/E

mic+

0.6-6m

2 x PNP

Stal nierdzewna

mic+600/IU/TC

mic+

0.6-6m

1 x analog

Mosiądz niklowany

mic+600/IU/TC/E

mic+

0.6-6m

1 x analog

Stal nierdzewna

mic+600/DIU/TC

mic+

0.6-6m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+600/DIU/TC/E

mic+

0.6-6m

1 x PNP + 1 x analog

Stal nierdzewna

mic+600/E/TC

mic+

0.6-6m

1 x NPN

Mosiądz niklowany

mic+600/EE/TC

mic+

0.6-6m

2 x NPN

Mosiądz niklowany

mic-25/D/M

mic-

0.03-025m

1 x PNP

Mosiądz niklowany

mic-25/IU/M

mic-

0.03-025m

1 x analog

Mosiądz niklowany

mic-35/D/M

mic-

0.06-0.35m

1 x PNP

Mosiądz niklowany

mic-35/DD/M

mic-

0.06-0.35m

2 x PNP

Mosiądz niklowany

mic-35/IU/M

mic-

0.06-0.35m

1 x analog

Mosiądz niklowany

mic-130/D/M

mic-

0.2-1.3m

1 x PNP

Mosiądz niklowany

mic-130/DD/M

mic-

0.2-1.3m

2 x PNP

Mosiądz niklowany

mic-130/IU/M

mic-

0.2-1.3m

1 x analog

Mosiądz niklowany

mic-340/D/M

mic-

0.35-3.4m

1 x PNP

Mosiądz niklowany

mic-340/DD/M

mic-

0.35-3.4m

2 x PNP

Mosiądz niklowany

mic-340/IU/M

mic-

0.35-3.4m

1 x analog

Mosiądz niklowany

mic-600/D/M

mic-

0.6-6m

1 x PNP

Mosiądz niklowany

mic-600/IU/M

mic-

0.6-6m

2 x PNP

Mosiądz niklowany



Pokaż więcej
  • Rozdzielczość 0,18 mm
  • Strefa działania od 30mm do 8 m
  • Wyjścia PNP/NPN/analogowe
  • Kompensacja temperatury otoczenia
  • Z wyświetlaczem

Wybrany wariant produktu

microsonic_logo_2015.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

IO-LINK Tak
Materiał Mosiądz niklowany
Napięcie zasilania 9-30 V DC
Rozdzielczość 0,18 mm
Stopień ochrony IP IP67
Strefa martwa 200 mm
Wyjście NC, NO, PNP
Wyświetlacz Tak
Zakres detekcji 1300 mm
Zakres max 2000 mm

Do pobrania

Wymiary i połączenia

Opis produktu

Nowoczesny czujnik firmy Microsonic przeznaczony do bezkontaktowego pomiaru odległości i poziomu. Sonda posiada wbudowany wyświetlacz LED oraz przyciski (system Touch Control), które umożliwiają sterowanie, bezpośrednio z poziomu urządzenia lub przy użyciu interfejsu LinkControl. Czujnik jest programowalny.

Czujniki ultradźwiękowe serii MIC+
Sensory w cylindrycznej obudowie M30 oraz z zakresem pomiarowym od 30 mm do 8m (5 zakresów detekcji). W zależności od zakresu detekcji, rozdzielczość pomiaru wynosi od 0.025mm do 2.4 mm. Wszystkie czujniki serii MIC+ są wyposażone w zintegrowany moduł kompensacji temperatury.

Możliwość wyboru między czterema różnymi wyjściami:
ausgang_1schalt.png 1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
ausgang_2schalt.png 2x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
ausgang_1analog.png 1x wyjście analogowe (4-20 mA lub 0-10V)
Analogpnp.png 1x wyjście analogowe + 1 wyjście PNP

TouchControl
Wszystkie ustawienia wykonywane są za pomocą funkcji TouchControl. Czytelny wyświetlacz LED wyświetla aktualną wartość mierzoną wyrażoną w milimetrach lub centymetrach. Operując dwoma przyciskami poniżej wyświetlacza, wywołujemy proste menu parametryzacji. Punkty detekcji oraz okna pomiarowe mogą być ustawione numerycznie wykorzystując wyświetlacz LED bez konieczności umieszczania obiektu w zasięgu czujnika. Zatem możliwa jest całkowita kalibracja czujnika bez wykorzystania reflektorów, nawet poza aplikacją w której czujnik ma być użyty.

TouchControl z wyświetlaczem LED

Dwie trójkolorowe diody LED
Aktualne wskazania czujnika sygnalizowane są za pomocą dwóch trójkolrowych diod LED.

Funkcje dodatkowe
Dostępne są funkcję dodatkowe w ramach struktury TouchControl.
Możliwość dostosowania zakresu pomiarowego przez wykorzystanie różnych filtrów pomiarowych oraz zmniejszenie zakresu wykorzystując 10-stopniowy filtr. Ograniczenie zakresu przydatne jest w aplikacjach pomiaru poziomu cieczy przy falującym ruchu cieczy lub aplikacjach, w których części mogą sporadycznie przelatywać pomiędzy czujnikiem, a aktualną powierzchnią pomiarową. Standardowo filtr jest ustawiony na F01. Co oznacza ustawienie czujnika na szybkie zliczanie i kontrolę operacji. Histereza przełączania wyjść może być zmieniona w razie potrzeby. Wyświetlacz LED może być kompletnie wyłączony lub przyciemniony.

Czujniki analogowe
Czujniki analogowe sprawdzają obciążenie podłączone do wyjścia i automatycznie przełączają pomiędzy wyjściem prądowym 4-20 mA i wyjściem napięciowym 0-10 V zależnie od wartości rezystancji. Weryfikacja obciążenia przez czujnik jest zawsze inicjowana przez podłączenie napięcia rooczego.
Jako funkcja dodatkowa w menu TouchControl, użytkownik może ustawić domyślnie wyjście prądowe lub napięciowe. W tej części menu można zmienić sposób wyświetlania na wskazanie procentowe. Gdzie 0% i 100% odpowiadają wartościom granicznym okna pomiarowego.

Synchronizacja
Synchronizacja do 10 czujników odbywa się automatycznie i jest możliwa nawet przy stosowaniu urządzeń o różnym zasięgu. Częstotliwość powtarzania impulsu jest wtedy zdeterminowana przez sensor z największym zasięgiem pomiarowym. Jeżeli czujnik jest elektrycznie połączony przez pin 5 w złączu M12, synchronizacja jest aktywna.
Podczas zsynchronizowanej pracy wszystkie czujniki inicjują pomiar w tym samym czasie. Przy stosunkowo bliskim montażu czujników, mogą odbierać sygnały pochodzące od sąsiednich sensorów. Zjawisko to można wykorzystać do rozszerzenia zakresu detekcji czujnika.

Synchronizacja przez pin 5

Jeżeli w aplikacji występuje więcej niż 10 czujników MIC+, wtedy synchronizacja odbywa się za pomocą SyncBox1. Który jest dostępny jako akcesorium.

Operacje wielowątkowe
Operacje wielowątkowe gwarantują odbiór przez czujnik tylko i wyłącznie własny echo sygnałów, co wyklucza powstawanie zakłóceń pomiędzy sensorami (crosstalk).
Każdy czujnik ma przypisany adres od 1 do 10 w dodatkowym menu. Sensory pracujące w trybie wielowątkowym (Multiplex mode) przeprowadzają pomiary jeden po drugim w kolejności rosnącej.

Programowanie trybu jednoprogowego i wyjścia analogowego
Aby ustawić odpowiednie progi należy albo wpisać numerycznie wykorzystując wyświetlacz LED (więcej w zakładce ustawianie), albo za pomocą procedury uczenia Teach-in. Użytkownik może wybrać metodę, która bardziej mu odpowiada.

Procedura Teach-in
Umieścić obiekt pożądanej odległości (1) od czujnika. Następnie wcisnąć przycisk przypisany do wyjścia aż do wyświetlenia (lub ) na wyświetlaczu LED. Ostatnim krokiem jest ponowne wciśnięcie przycisku w celu zatwierdzenia ustawień.

Procedura Teach-in dla trybu jednoprogowego

Teach-in dla trybu analogowego
W celu zaprogramowania wyjścia analogowego należy umieścić obiekt w najmniejszej wymaganej odległości detekcji (1), następnie wciśnięcie przycisku odpowiedzialnego za wyjście aż do wyświetlenia    na wyświetlaczu LED. Kolejnym krokiem jest przesunięcie obiektu na najdalszą wymaganą odległość detekcji (2). Ostatnim krokiem jest ponowne wciśnięcie przycisku w celu zatwierdzenia ustawień.

Teach-in dla wyjścia analogowego lub trybu okna z dwoma punktami przełączania

Przy programowaniu trybu okna z dwoma punktami przełączania procedura jest taka sama jak w przypadku wyjścia analogowego.

Dane techniczne

Model

MIC+25

MIC+35

MIC+130

MIC+340

MIC+600

Zakres detekcji

30 - 250 mm

60 - 350 mm

200 - 1300 mm

350 - 3400 mm

600 - 6000 mm

Max zakres

350 mm

600 mm

2000 mm

5000 mm

8000 mm

Częstotliwość

320 kHz

400 kHz

200 kHz

120 kHz

80 kHz

Powtarzalność

± 0,15%

± 0,15%

± 0,15%

± 0,15%

± 0,15%

Rozdzielczość

0,025 mm

0,025 mm

0,18 mm

0,18 mm

0,18 mm

Napięcie zasilania

9-30 VDC zabezpieczenie przed odwrotną polaryzacją

Tętnienia napięcia

± 10%

± 10%

± 10%

± 10%

± 10%

Prąd bez obciążenia

≤ 80 mA

≤ 80 mA

≤ 80 mA

≤ 80 mA

≤ 80 mA

Materiał obudowy

Mosiężna, niklowana lub stal nierdzewna

Stopień ochrony

IP67

IP67

IP67

IP67

IP67

Złącze elektryczne

Złącze 5-stykowe M12

Wyświetlacz

3 cyfrowy LED

2 trójkolorowe diody LED - wersja TC

brak - wersja M

Metody ustawiania

Przycisk Touch Control lub oprogramowanie LinkControl - wersja TC

PIN 5 złącza, oprogramowanie LinkControl - wersja M

Temperatura pracy

-25º do +70ºC

-25º do +70ºC

-25º do +70ºC

-25º do +70ºC

-25º do +70ºC

Waga

110 g

110 g

110 g

165 g

230 g

Czas reakcji

32 ms

70 ms

110 ms

180 ms

240 ms

Czas gotowości

< 300 ms

< 300 ms

< 300 ms

< 380 ms

< 450 ms



Wymiary i schematy połączeń

MIC+25

MIC+35

MIC+130




MIC+340

MIC+600









1 wyjście tranzystorowe PNP

1 wyjście analogowe



1 wyjścia tranzystorowe PNP

1 wyjście analogowe + 1 wyjście tranzystorowe PNP





Zakres detekcji

Zakres detekcji

MIC+25


MIC+35


MIC+130


MIC+340


MIC+600




Ustawianie

Sterowanie numeryczne za pomocą przycisków, z wykorzystaniem wyświetlacza LED




Naciśnij i przytrzymaj oba
przyciski, aż do pojawienia się
komunikatu „PRO” na
wyświetlaczu LED

Wybierz rodzaj wyjścia
D1, D2, IU

Ustaw obszar działania
w mm lub cm




W przypadku pracy
w trybie „okna”
należy ustawić
tylni i przedni
zakres okna w mm
lub cm

Wybierz opcje NCC
lub NOC

Gotowe



Kod zamawiania



mic





/



/



/





X1

X2



X3



X4



X5





X1 X2 / X3 / X4 / X5

X1

Rodzaj czujnika

mic+

wersja z wyświetlaczem

mic-

wersja bez wyświetlacza



X2

Zakres pomiarowy

25-

30 - 250 mm

35-

60 - 350 mm

130-

200 - 1300 mm

340-

350 - 3400 mm

600-

600 - 6000 mm



X3

Rodzaj wyjścia

D

1 wyjście tranzystorowe PNP

E

1 wyjście tranzystorowe NPN

DD

2 wyjścia tranzystorowe PNP

EE

2 wyjścia tranzystorowe NPN

IU

1 wyjście analogowe 4 - 20 mA / 0 - 10 V

DIU

1 wyjście tranzystorowe PNP + 1wyjście analogowe 4 - 20 mA / 0 - 10 V



X4

Ustawienia

TC

System Touch Control (2 przyciski + wyświetlacz LED) oraz oprogramowanie LinkControl

M

PIN 5 złącza, oprogramowanie LinkControl



X5

Obudowa

X

Mosiądz niklowany

E

Stal nierdzewna



Numery katalogowe

Nr katalogowy

Typ

Zakres pomiarowy

Wyjście

Obudowa

mic+25/D/TC

mic+

0.03-0.25m

1 x PNP

Mosiądz niklowany

mic+25/D/TC/E

mic+

0.03-0.25m

1 x PNP

Stal nierdzewna

mic+25/DD/TC

mic+

0.03-0.25m

2 x PNP

Mosiądz niklowany

mic+25/DD/TC/E

mic+

0.03-0.25m

2 x PNP

Stal nierdzewna

mic+25/IU/TC

mic+

0.03-0.25m

1 x analog

Mosiądz niklowany

mic+25/IU/TC/E

mic+

0.03-0.25m

1 x analog

Stal nierdzewna

mic+25/DIU/TC

mic+

0.03-0.25m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+25/DIU/TC/E

mic+

0.03-0.25m

1 x PNP + 1 x analog

Stal nierdzewna

mic+25/E/TC

mic+

0.03-0.25m

1 x NPN

Mosiądz niklowany

mic+25/EE/TC

mic+

0.03-0.25m

2 x NPN

Mosiądz niklowany

mic+35/D/TC

mic+

0.06-0.35m

1 x PNP

Mosiądz niklowany

mic+35/D/TC/E

mic+

0.06-0.35m

1 x PNP

Stal nierdzewna

mic+35/DD/TC

mic+

0.06-0.35m

2 x PNP

Mosiądz niklowany

mic+35/DD/TC/E

mic+

0.06-0.35m

2 x PNP

Stal nierdzewna

mic+35/IU/TC

mic+

0.06-0.35m

1 x analog

Mosiądz niklowany

mic+35/IU/TC/E

mic+

0.06-0.35m

1 x analog

Stal nierdzewna

mic+35/DIU/TC

mic+

0.06-0.35m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+35/DIU/TC/E

mic+

0.06-0.35m

1 x PNP + 1 x analog

Stal nierdzewna

mic+35/E/TC

mic+

0.06-0.35m

1 x NPN

Mosiądz niklowany

mic+35/EE/TC

mic+

0.06-0.35m

2 x NPN

Mosiądz niklowany

mic+130/D/TC

mic+

0.2-1.3m

1 x PNP

Mosiądz niklowany

mic+130/D/TC/E

mic+

0.2-1.3m

1 x PNP

Stal nierdzewna

mic+130/DD/TC

mic+

0.2-1.3m

2 x PNP

Mosiądz niklowany

mic+130/DD/TC/E

mic+

0.2-1.3m

2 x PNP

Stal nierdzewna

mic+130/IU/TC

mic+

0.2-1.3m

1 x analog

Mosiądz niklowany

mic+130/IU/TC/E

mic+

0.2-1.3m

1 x analog

Stal nierdzewna

mic+130/DIU/TC

mic+

0.2-1.3m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+130/DIU/TC/E

mic+

0.2-1.3m

1 x PNP + 1 x analog

Stal nierdzewna

mic+130/E/TC

mic+

0.2-1.3m

1 x NPN

Mosiądz niklowany

mic+130/EE/TC

mic+

0.2-1.3m

2 x NPN

Mosiądz niklowany

mic+340/D/TC

mic+

0.35-3.4m

1 x PNP

Mosiądz niklowany

mic+340/D/TC/E

mic+

0.35-3.4m

1 x PNP

Stal nierdzewna

mic+340/DD/TC

mic+

0.35-3.4m

2 x PNP

Mosiądz niklowany

mic+340/DD/TC/E

mic+

0.35-3.4m

2 x PNP

Stal nierdzewna

mic+340/IU/TC

mic+

0.35-3.4m

1 x analog

Mosiądz niklowany

mic+340/IU/TC/E

mic+

0.35-3.4m

1 x analog

Stal nierdzewna

mic+340/DIU/TC

mic+

0.35-3.4m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+340/DIU/TC/E

mic+

0.35-3.4m

1 x PNP + 1 x analog

Stal nierdzewna

mic+340/E/TC

mic+

0.35-3.4m

1 x NPN

Mosiądz niklowany

mic+340/EE/TC

mic+

0.35-3.4m

2 x NPN

Mosiądz niklowany

mic+600/D/TC

mic+

0.6-6m

1 x PNP

Mosiądz niklowany

mic+600/D/TC/E

mic+

0.6-6m

1 x PNP

Stal nierdzewna

mic+600/DD/TC

mic+

0.6-6m

2 x PNP

Mosiądz niklowany

mic+600/DD/TC/E

mic+

0.6-6m

2 x PNP

Stal nierdzewna

mic+600/IU/TC

mic+

0.6-6m

1 x analog

Mosiądz niklowany

mic+600/IU/TC/E

mic+

0.6-6m

1 x analog

Stal nierdzewna

mic+600/DIU/TC

mic+

0.6-6m

1 x PNP + 1 x analog

Mosiądz niklowany

mic+600/DIU/TC/E

mic+

0.6-6m

1 x PNP + 1 x analog

Stal nierdzewna

mic+600/E/TC

mic+

0.6-6m

1 x NPN

Mosiądz niklowany

mic+600/EE/TC

mic+

0.6-6m

2 x NPN

Mosiądz niklowany

mic-25/D/M

mic-

0.03-025m

1 x PNP

Mosiądz niklowany

mic-25/IU/M

mic-

0.03-025m

1 x analog

Mosiądz niklowany

mic-35/D/M

mic-

0.06-0.35m

1 x PNP

Mosiądz niklowany

mic-35/DD/M

mic-

0.06-0.35m

2 x PNP

Mosiądz niklowany

mic-35/IU/M

mic-

0.06-0.35m

1 x analog

Mosiądz niklowany

mic-130/D/M

mic-

0.2-1.3m

1 x PNP

Mosiądz niklowany

mic-130/DD/M

mic-

0.2-1.3m

2 x PNP

Mosiądz niklowany

mic-130/IU/M

mic-

0.2-1.3m

1 x analog

Mosiądz niklowany

mic-340/D/M

mic-

0.35-3.4m

1 x PNP

Mosiądz niklowany

mic-340/DD/M

mic-

0.35-3.4m

2 x PNP

Mosiądz niklowany

mic-340/IU/M

mic-

0.35-3.4m

1 x analog

Mosiądz niklowany

mic-600/D/M

mic-

0.6-6m

1 x PNP

Mosiądz niklowany

mic-600/IU/M

mic-

0.6-6m

2 x PNP

Mosiądz niklowany



Akcesoria

Podobne produkty

Powiązane

Nowości

Dalmierze laserowe Dimetix – przykładowe zastosowania w intralogistyce

Dalmierze laserowe Dimetix oferują liczne korzyści w intralogistyce, przyczyniając się do wydajnego, kontrolowanego i bezpiecznego przepływu materiałów oraz zarządzania przestrzenią magazynową.

Nowości

WYŁĄCZNIKI KRAŃCOWE FIRMY BERNSTEIN DO MAŁYCH PRĄDÓW I TRUDNYCH WARUNKÓW PRACY

Wyłączniki krańcowe IN73 i MN78 firmy Bernstein idealnie nadają się do małych prądów.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Warianty produktu Rozdzielczość Strefa martwa Wyjście Zakres detekcji Zakres max Cena
Czujnik ultradźwiękowy 1.3m 1xPNP Mosiądz niklowany
Nr produktu:
MIC+130/D/TC Skopiowano
0,18 mm
200 mm
NC, NO, PNP
1300 mm
2000 mm
Czujnik ultradźwiękowy 1.3m 2xPNP Mosiądz niklowany
Nr produktu:
MIC+130/DD/TC Skopiowano
0,18 mm
200 mm
NC, NO, 2x PNP
1300 mm
2000 mm
Czujnik ultradźwiękowy 1.3m 2xPNP Stal nierdz.
Nr produktu:
MIC+130/DD/TC/E Skopiowano
0,18 mm
200 mm
NC, NO, 2x PNP
1300 mm
2000 mm
Czujnik ultradźwiękowy 1.3m 1xPNP + Analog Mosiądz niklowany
Nr produktu:
MIC+130/DIU/TC Skopiowano
0,18 mm
200 mm
0–20 mA, 0–10 V, NC, NO, PNP
1300 mm
2000 mm
Czujnik ultradźwiękowy 1.3m Analog Mosiądz niklowany
Nr produktu:
MIC+130/IU/TC Skopiowano
0,18 mm
200 mm
0–20 mA, 0–10 V
1300 mm
2000 mm
Czujnik ultradźwiękowy 1.3m Analog Stal nierdz.
Nr produktu:
MIC+130/IU/TC/E Skopiowano
0,18 mm
200 mm
0–20 mA, 0–10 V
1300 mm
2000 mm
Czujnik ultradźwiękowy 0.25m 1xPNP Mosiądz niklowany
Nr produktu:
MIC+25/D/TC Skopiowano
0,025 mm
30 mm
NC, NO, PNP
250 mm
350 mm
Czujnik ultradźwiękowy 0.25m 1xPNP Stal nierdz.
Nr produktu:
MIC+25/D/TC/E Skopiowano
0,025 mm
30 mm
NC, NO, PNP
250 mm
350 mm
Czujnik ultradźwiękowy 0.25m 2xPNP Mosiądz niklowany
Nr produktu:
MIC+25/DD/TC Skopiowano
0,025 mm
30 mm
NC, NO, 2x PNP
250 mm
350 mm
Czujnik ultradźwiękowy 0.25m 2xPNP Stal nierdz.
Nr produktu:
MIC+25/DD/TC/E Skopiowano
0,025 mm
30 mm
NC, NO, 2x PNP
250 mm
350 mm
Czujnik ultradźwiękowy 0.25m 1xPNP + Analog Mosiądz nikl.
Nr produktu:
MIC+25/DIU/TC Skopiowano
0,025 mm
30 mm
0–20 mA, 0–10 V, NC, NO, PNP
250 mm
350 mm
Czujnik ultradźwiękowy 0.25m Analog Mosiądz niklowany
Nr produktu:
MIC+25/IU/TC Skopiowano
0,025 mm
30 mm
0–20 mA, 0–10 V
250 mm
350 mm
Czujnik ultradźwiękowy 3.4m 1xPNP Mosiądz niklowany
Nr produktu:
MIC+340/D/TC Skopiowano
0,18 mm
350 mm
NC, NO, PNP
3400 mm
5000 mm
Czujnik ultradźwiękowy 3.4m 2xPNP Mosiądz niklowany
Nr produktu:
MIC+340/DD/TC Skopiowano
0,18 mm
350 mm
NC, NO, 2x PNP
3400 mm
5000 mm
Czujnik ultradźwiękowy 3.4m 2xPNP Stal nierdz.
Nr produktu:
MIC+340/DD/TC/E Skopiowano
0,18 mm
350 mm
NC, NO, 2x PNP
3400 mm
5000 mm
Czujnik ultradźwiękowy 3.4m 1xPNP + Analog Mosiądz niklowany
Nr produktu:
MIC+340/DIU/TC Skopiowano
0,18 mm
350 mm
0–20 mA, 0–10 V, NC, NO, PNP
3400 mm
5000 mm
Czujnik ultradźwiękowy 3.4m Analog Mosiądz niklowany
Nr produktu:
MIC+340/IU/TC Skopiowano
0,18 mm
350 mm
0–20 mA, 0–10 V
3400 mm
5000 mm
Czujnik ultradźwiękowy 3.4m Analog Stal nierdz.
Nr produktu:
MIC+340/IU/TC/E Skopiowano
0,18 mm
200 mm
0–20 mA, 0–10 V
1300 mm
2000 mm
Czujnik ultradźwiękowy 0.35m 1xPNP Mosiądz niklowany
Nr produktu:
MIC+35/D/TC Skopiowano
0,025 mm
65 mm
NC, NO, PNP
350 mm
600 mm
Czujnik ultradźwiękowy 0.35m 2xPNP Mosiądz niklowany
Nr produktu:
MIC+35/DD/TC Skopiowano
0,025 mm
65 mm
NC, NO, 2x PNP
350 mm
600 mm
Czujnik ultradźwiękowy 0.35m 2xPNP Stal nierdz.
Nr produktu:
MIC+35/DD/TC/E Skopiowano
0,025 mm
65 mm
NC, NO, 2x PNP
350 mm
600 mm
Czujnik ultradźwiękowy 0.35m 1xPNP + Analog Mosiądz nikl.
Nr produktu:
MIC+35/DIU/TC Skopiowano
0,025 mm
65 mm
0–20 mA, 0–10 V, NC, NO, PNP
350 mm
600 mm
Czujnik ultradźwiękowy 0.35m Analog Mosiądz niklowany
Nr produktu:
MIC+35/IU/TC Skopiowano
0,025 mm
65 mm
0–20 mA, 0–10 V
350 mm
600 mm
Czujnik ultradźwiękowy 0.35m Analog Stal nierdz.
Nr produktu:
MIC+35/IU/TC/E Skopiowano
0,18 mm
350 mm
0–20 mA, 0–10 V
3400 mm
5000 mm
Czujnik ultradźwiękowy 6m 1xPNP Mosiądz niklowany
Nr produktu:
MIC+600/D/TC Skopiowano
0,18 mm
600 mm
NC, NO, PNP
6000 mm
8000 mm
Czujnik ultradźwiękowy 6m 2xPNP Mosiądz niklowany
Nr produktu:
MIC+600/DD/TC Skopiowano
0,18 mm
600 mm
NC, NO, 2x PNP
6000 mm
8000 mm
Czujnik ultradźwiękowy 6m 1xPNP + Analog Mosiądz niklowany
Nr produktu:
MIC+600/DIU/TC Skopiowano
0,18 mm
600 mm
0–20 mA, 0–10 V, NC, NO, PNP
6000 mm
8000 mm
Czujnik ultradźwiękowy 6m Analog Mosiądz niklowany
Nr produktu:
MIC+600/IU/TC Skopiowano
0,18 mm
600 mm
0–20 mA, 0–10 V
6000 mm
8000 mm

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
