MICROSONIC
NANO Czujniki ultradźwiękowe
Maksymalnie wysoka wydajność i jak najmniejsze rozmiary to współczesne wymagania stawiane producentom czujników.
Seria czujników ultradźwiękowych Nano firmy Microsonic stanowi odpowiedź na te wymagania. Długość obudowy 55 mm wraz ze złączem sprawia, że czujnik ten jest najbardziej kompaktowy w rozmiarze M12 z dostępnych na rynku.
Możliwość wyboru między dwoma różnymi typami wyjść:
1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
1x wyjście analogowe (4-20 mA lub 0-10V)
Czujniki z przełączanym wyjśiem wyposażone w 3 tryby pracy:
- Jednoprogowy
- Bariera ultradźwiękowa "2-way"
- Okna
Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Podłączyć +UB na 3 sekundy
- Następnie ponownie podłączyć +UBna około 1 sekundę
Procedura Teach-in dla trybu jednoprogowego
Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Podłączyć +UB na 3 sekundy
- Następnie ponownie podłączyć +UB na około 10 sekund
Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"
Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty (1)
- Podłączyć +UB na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Ponownie podłączyć +UB na około 1 sekundę
Procedura Teach-in dla trybu okna lub wyjścia analogowego
Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.
Kompensacja temperatury czujników analogowych
Moduł kompensacyjny znacznie poprawia dokładność pomiaru. Czujnik osiąga pełną sprawność operacyjną po 45 sekundach po podłączeniu zasilania.
Dane techniczne
Model | nano-15 | nano-24 |
Zakres detekcji | 20 -150 mm | 40 - 240 mm |
Max zakres | 250 mm | 350 mm |
Obudowa | Cylindryczna M12 | Cylindryczna M12 |
Częstotliwość | 380 kHz | 500 kHz |
Powtarzalność | ± 0.15 % | ± 0.15 % |
Dokładność | ± 1 % | ± 1 % |
Napięcie zasilania | 10-30 VDC zabezpieczenie przed odwrotną polaryzacją | |
Tętnienia napięcia | ± 10% | ± 10% |
Prąd bez obciążenia | ≤ 25 mA | ≤ 35 mA |
Połączenie | Złącze M12 4-pinowe | Złącze M12 4-pinowe |
Wyjście | PNP lub NPNP lub 4-20mA lub 0-10V | PNP lub NPNP lub 4-20mA lub 0-10V |
Częstotliwość przeałączania | 30 Hz (wer. PNP, NPN) | 30 Hz (wer. PNP, NPN) |
Czas reakcji | 24 ms | 30 ms |
Czas gotowości | < 300 ms | < 300 ms |
Metody ustawiania | Teach-in, PIN 2 złącza | Teach-in, PIN 2 złącza |
Materiał obudowy | Elementy metalowe: mosiężna, niklowana. Elementy plastikowe: PBT | |
Stopień ochrony | IP67 | |
Temperatura pracy | -25º do +70ºC | |
Waga | 15 g | 15g |
Wymiary i schematy połączeń

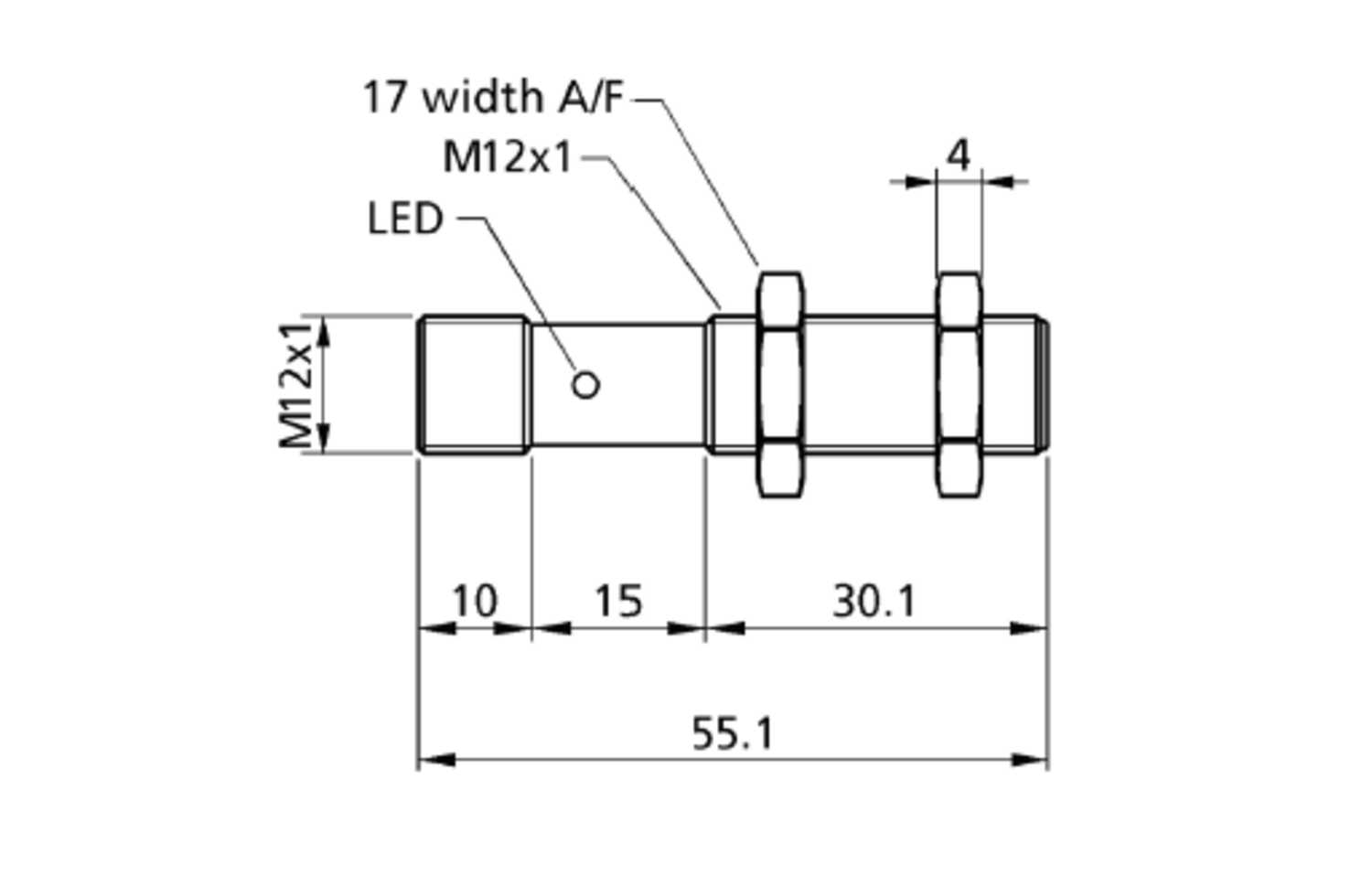

Wymiary | |
Nano-xx/CD,CE - PNP, NPN | NANO-xx/CI,CU - Analogowe |
|
|

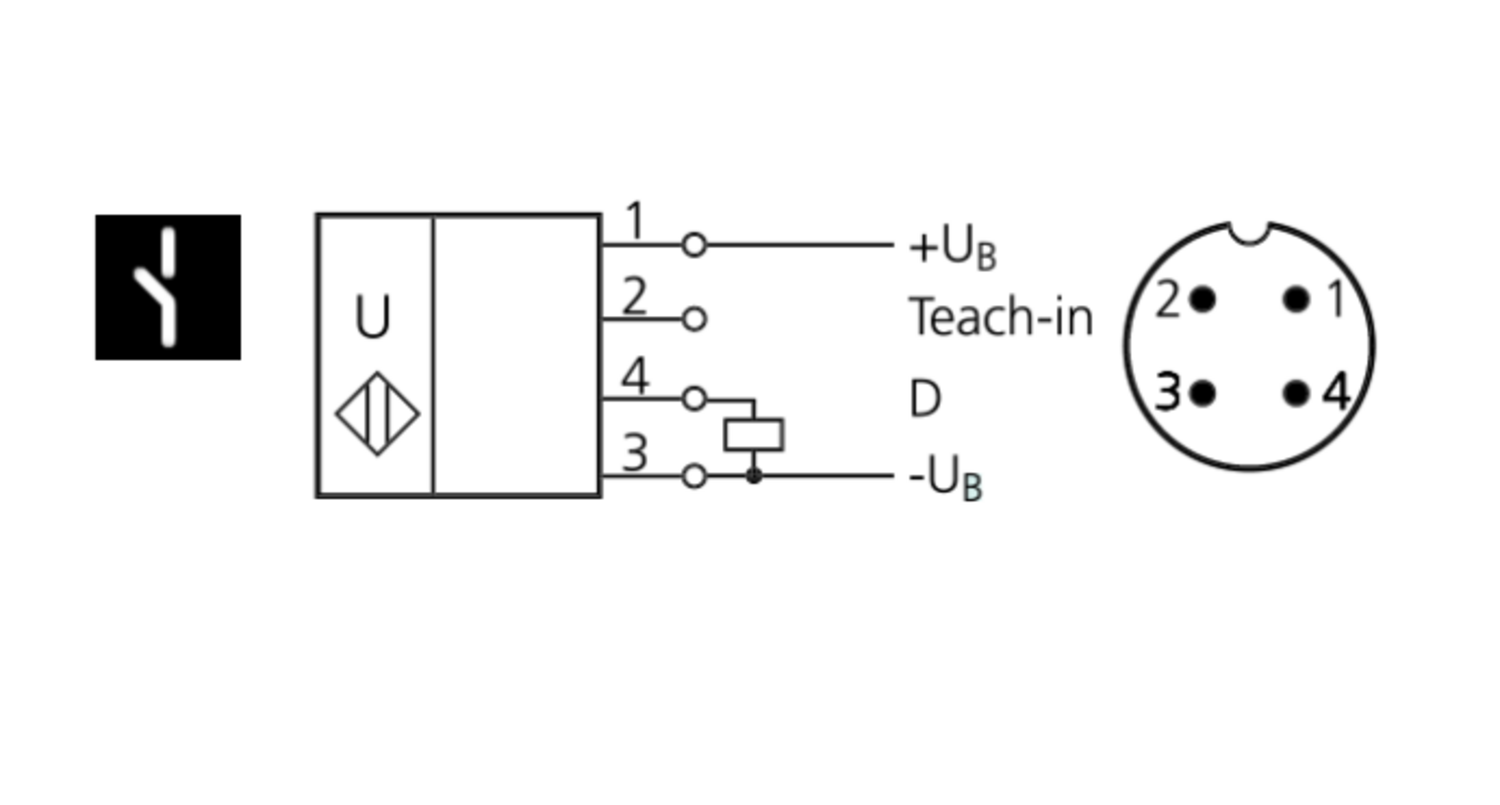

Schemat połączeń | |
NPN |
|
PNP |
|
Analogowe napięciowe/ Analogowe |
|
Zakres detekcji
Zakres detekcji | |
Nano-15 |
|
Nano-24 |
|
Numery katalogowe
Nr katalogowy | Zakres pomiarowy | Wyjście |
nano-15/CD | 20 -150 mm | PNP |
nano-15/CE | 20 -150 mm | NPN |
nano-15/CU | 20 -150 mm | 0 - 10V |
nano-15/CI | 20 -150 mm | 4 - 20 mA |
nano-24/CD | 40 - 240 mm | PNP |
nano-24/CE | 40 - 240 mm | NPN |
nano-24/CU | 40 - 240 mm | 0 - 10V |
nano-24/CI | 40 - 240 mm | 4 - 20 mA |
- M12 w obudowie o długości 55 mm (60 mm z wyjściem analogowym)
- Wyjście PNP lub NPN
- Wyjście analogowe 4–20 mA lub 0–10 V
- Zakres pomiarowy 250 mm, 350 mm
- Rozdzielczość 69 μm
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Tak |
|---|---|
| Materiał | Mosiądz niklowany, PBT, Plastikowy |
| Napięcie zasilania | 10-30 V DC |
| Obudowa | M12 |
| Rozdzielczość | 0,18 mm |
| Stopień ochrony IP | IP67 |
| Strefa martwa | 20 mm |
| Wyjście | PNP |
| Wyświetlacz | Nie |
| Zakres detekcji | 150 mm |
| Zasięg max | 250 mm |
Opis produktu
Maksymalnie wysoka wydajność i jak najmniejsze rozmiary to współczesne wymagania stawiane producentom czujników.
Seria czujników ultradźwiękowych Nano firmy Microsonic stanowi odpowiedź na te wymagania. Długość obudowy 55 mm wraz ze złączem sprawia, że czujnik ten jest najbardziej kompaktowy w rozmiarze M12 z dostępnych na rynku.
Możliwość wyboru między dwoma różnymi typami wyjść: 1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN 1x wyjście analogowe (4-20 mA lub 0-10V)
Czujniki z przełączanym wyjśiem wyposażone w 3 tryby pracy:
- Jednoprogowy
- Bariera ultradźwiękowa "2-way"
- Okna
Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Podłączyć +UB na 3 sekundy
- Następnie ponownie podłączyć +UBna około 1 sekundę
Procedura Teach-in dla trybu jednoprogowego
Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Podłączyć +UB na 3 sekundy
- Następnie ponownie podłączyć +UB na około 10 sekund
Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"
Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty (1)
- Podłączyć +UB na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Ponownie podłączyć +UB na około 1 sekundę
Procedura Teach-in dla trybu okna lub wyjścia analogowego
Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.
Kompensacja temperatury czujników analogowych
Moduł kompensacyjny znacznie poprawia dokładność pomiaru. Czujnik osiąga pełną sprawność operacyjną po 45 sekundach po podłączeniu zasilania.
Dane techniczne
Model | nano-15 | nano-24 |
Zakres detekcji | 20 -150 mm | 40 - 240 mm |
Max zakres | 250 mm | 350 mm |
Obudowa | Cylindryczna M12 | Cylindryczna M12 |
Częstotliwość | 380 kHz | 500 kHz |
Powtarzalność | ± 0.15 % | ± 0.15 % |
Dokładność | ± 1 % | ± 1 % |
Napięcie zasilania | 10-30 VDC zabezpieczenie przed odwrotną polaryzacją | |
Tętnienia napięcia | ± 10% | ± 10% |
Prąd bez obciążenia | ≤ 25 mA | ≤ 35 mA |
Połączenie | Złącze M12 4-pinowe | Złącze M12 4-pinowe |
Wyjście | PNP lub NPNP lub 4-20mA lub 0-10V | PNP lub NPNP lub 4-20mA lub 0-10V |
Częstotliwość przeałączania | 30 Hz (wer. PNP, NPN) | 30 Hz (wer. PNP, NPN) |
Czas reakcji | 24 ms | 30 ms |
Czas gotowości | < 300 ms | < 300 ms |
Metody ustawiania | Teach-in, PIN 2 złącza | Teach-in, PIN 2 złącza |
Materiał obudowy | Elementy metalowe: mosiężna, niklowana. Elementy plastikowe: PBT | |
Stopień ochrony | IP67 | |
Temperatura pracy | -25º do +70ºC | |
Waga | 15 g | 15g |
Wymiary i schematy połączeń
Wymiary | |
Nano-xx/CD,CE - PNP, NPN | NANO-xx/CI,CU - Analogowe |
|
|
Schemat połączeń | |
NPN |
|
PNP |
|
Analogowe napięciowe/ Analogowe |
|
Zakres detekcji
Zakres detekcji | |
Nano-15 |
|
Nano-24 |
|
Numery katalogowe
Nr katalogowy | Zakres pomiarowy | Wyjście |
nano-15/CD | 20 -150 mm | PNP |
nano-15/CE | 20 -150 mm | NPN |
nano-15/CU | 20 -150 mm | 0 - 10V |
nano-15/CI | 20 -150 mm | 4 - 20 mA |
nano-24/CD | 40 - 240 mm | PNP |
nano-24/CE | 40 - 240 mm | NPN |
nano-24/CU | 40 - 240 mm | 0 - 10V |
nano-24/CI | 40 - 240 mm | 4 - 20 mA |
