MICROSONIC

PICO+ Czujniki ultradźwiękowe

Zastosowanie interfejsu IO-Link w czujnikach ultradźwiękowych serii pico+ firmy Microsonic umożliwia użytkownikowi dwukierunkową komunikację – wysyłanie ustawień do czujnika oraz pobieranie z niego informacji zwrotnej w postaci sygnałów diagnostycznych. Dzięki technologii IO Link użytkownik może korzystać z funkcjonalności czujników i elementów wykonawczych, komunikując się z nimi z poziomu sieci sterowania. Ich połączenie z obsługującym je modułem We/Wy realizowane jest w tradycyjny sposób – połączenie typu point-to-point i nie wymaga stosowania dodatkowych kabli magistralnych czy komunikacyjnych. Podobnie zasilanie czujników realizowane jest przez przewody – tak jak dotychczas. Zezwolenie na dwukierunkową wymianę danych w magistrali inicjowane jest przez prosty telegram, nakładany na napięciowy sygnał zasilania czujników.

Czujnik ultradźwiękowy PICO+
Sensory w cylindrycznej obudowie M18 i długością obudowy jedynie 41 mm. Kierunek wiązki możliwy w dwóch wariantach: osiowym i promieniowym (przetwornik ultradźwiękowy pod kątem 90°). Cztery zakresy detekcji od 20 mm do 1.3 m i 2 różne typy wyjść. Rodzina PICO+ znajduje zastosowanie w wielu aplikacjach.
Czujniki z przełączaniem Włącz/Wyłącz wspieraję tryby SIO i IO-Link. Sensory z wyjściem analogowym dostępne są w wersji prądowej 4-20 mA lub napięciowej 0-10 V.
W trybie SIO, czujniki Microsonic są ustawiane za pomocą procedury Teach-in lub pinu 5.

Możliwość wyboru między dwoma różnymi typami wyjść:
1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
1x wyjście analogowe (4-20 mA lub 0-10V)

Czujniki z przełączanym wyjśiem wyposażone w 3 tryby pracy:

  • Jednoprogowy
  • Bariera ultradźwiękowa "2-way"
  • Okna

Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Podłączyć +U
B do pinu 5 na 3 sekundy
- Następnie ponownie podłącz +U
B do pinu 5 na około 1 sekundę

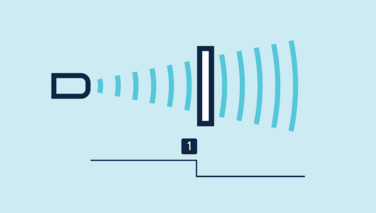

Procedura Teach-in dla trybu jednoprogowego

Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Podłączyć +UB do pinu 5 na 3 sekundy aż do mignięcia diody LED
- Następnie ponownie podłączyć +U
B do pinu 5 na około 10 sekund

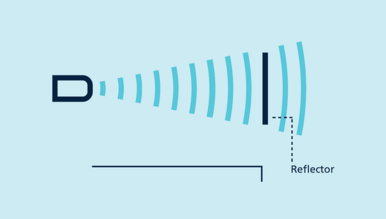

Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"

Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty (1)
- Podłączyć +U
B do pinu 5 na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Ponownie podłączyć +U
B do pinu 5 na około 1 sekundę

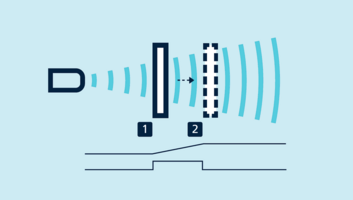

Procedura Teach-in dla trybu okna lub wyjścia analogowego

Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.

Sygnalizacja LED
Czujnik wyposażony w dwie diody LED zieloną i żółtą, które wskazują stany wyjść i wspomagają procedurę uczenia Teach-in.

Prosta synchronizacja
Jeżeli w aplikacji występuje kilka czujników PICO+ firmy Microsonic, istnieje możliwość synchronizacji działania wykorzystując PIN 5. Połączenie w ten sposób zapobiega zakłóceniom pochodzących z sąsiednich czujników.

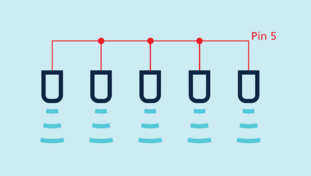

Synchronizacja przez pin 5

Pokaż więcej
  • Obudowa metalowa M18
  • Długość czujnika - 41mm
  • Interfejs IO-Link
  • Kompensacja temperatury otoczenia

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

IO-LINK Tak
Materiał Mosiądz niklowany
Napięcie zasilania 10-30 V DC
Rozdzielczość 0,069 mm
Stopień ochrony IP IP67
Strefa martwa 21 mm
Wyjście Push/Pull
Wyświetlacz Nie
Zakres detekcji 150 mm
Zakres max 250 mm

Opis produktu

Zastosowanie interfejsu IO-Link w czujnikach ultradźwiękowych serii pico+ firmy Microsonic umożliwia użytkownikowi dwukierunkową komunikację – wysyłanie ustawień do czujnika oraz pobieranie z niego informacji zwrotnej w postaci sygnałów diagnostycznych. Dzięki technologii IO Link użytkownik może korzystać z funkcjonalności czujników i elementów wykonawczych, komunikując się z nimi z poziomu sieci sterowania. Ich połączenie z obsługującym je modułem We/Wy realizowane jest w tradycyjny sposób – połączenie typu point-to-point i nie wymaga stosowania dodatkowych kabli magistralnych czy komunikacyjnych. Podobnie zasilanie czujników realizowane jest przez przewody – tak jak dotychczas. Zezwolenie na dwukierunkową wymianę danych w magistrali inicjowane jest przez prosty telegram, nakładany na napięciowy sygnał zasilania czujników.

Czujnik ultradźwiękowy PICO+
Sensory w cylindrycznej obudowie M18 i długością obudowy jedynie 41 mm. Kierunek wiązki możliwy w dwóch wariantach: osiowym i promieniowym (przetwornik ultradźwiękowy pod kątem 90°). Cztery zakresy detekcji od 20 mm do 1.3 m i 2 różne typy wyjść. Rodzina PICO+ znajduje zastosowanie w wielu aplikacjach.
Czujniki z przełączaniem Włącz/Wyłącz wspieraję tryby SIO i IO-Link. Sensory z wyjściem analogowym dostępne są w wersji prądowej 4-20 mA lub napięciowej 0-10 V.
W trybie SIO, czujniki Microsonic są ustawiane za pomocą procedury Teach-in lub pinu 5.

Możliwość wyboru między dwoma różnymi typami wyjść:
1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN
1x wyjście analogowe (4-20 mA lub 0-10V)

Czujniki z przełączanym wyjśiem wyposażone w 3 tryby pracy:

  • Jednoprogowy
  • Bariera ultradźwiękowa "2-way"
  • Okna

Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Podłączyć +U
B do pinu 5 na 3 sekundy
- Następnie ponownie podłącz +U
B do pinu 5 na około 1 sekundę


Procedura Teach-in dla trybu jednoprogowego

Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Podłączyć +UB do pinu 5 na 3 sekundy aż do mignięcia diody LED
- Następnie ponownie podłączyć +U
B do pinu 5 na około 10 sekund


Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"

Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty (1)
- Podłączyć +U
B do pinu 5 na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Ponownie podłączyć +U
B do pinu 5 na około 1 sekundę


Procedura Teach-in dla trybu okna lub wyjścia analogowego

Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.

Sygnalizacja LED
Czujnik wyposażony w dwie diody LED zieloną i żółtą, które wskazują stany wyjść i wspomagają procedurę uczenia Teach-in.

Prosta synchronizacja
Jeżeli w aplikacji występuje kilka czujników PICO+ firmy Microsonic, istnieje możliwość synchronizacji działania wykorzystując PIN 5. Połączenie w ten sposób zapobiega zakłóceniom pochodzących z sąsiednich czujników.


Synchronizacja przez pin 5
