PMS Czujniki ultradźwiękowe

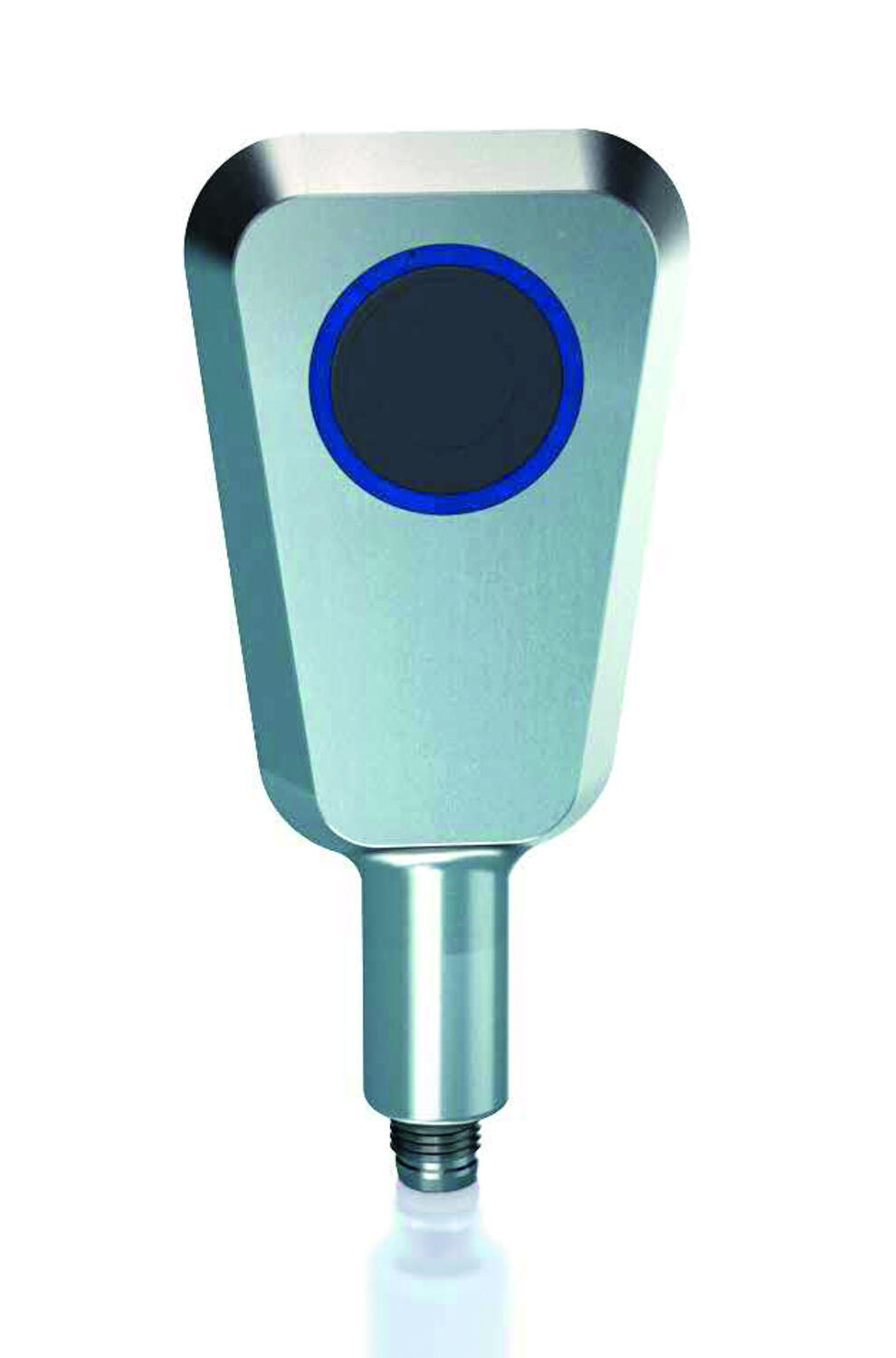

Czujniki ultradźwiękowe pms Microsonic ze stali nierdzewnej zostały zaprojektowane do aplikacji spełniających wysokie standardy higieniczne, m.in. przemysłu farmaceutycznego oraz do produkcji żywności. Posiadają certyfikaty EHEDG, ECOLAB, a ponadto są zbudowane z elementów mających aprobatę FDA.

Ich doskonałe właściwości chemiczne i cieplne sprawiają, że czujniki są bardzo dobrze przystosowane do kontaktu z żywnością. Mogą być zainstalowane w maszynie bez dodatkowych uchwytów mocujących, a także bez wiercenia otworów. Nietypowa geometria gładkiej obudowy czujnika zapewnia, że w żadnej pozycji montażowej nie będzie on miał płaszczyzn poziomych, umożliwiając całkowite spłynięcie środków czyszczących z obudowy. Nawet przy poziomym montażu czujnika ultrdźwiękowego do pomiaru pionowo w dół, tylna strona obudowy zachowuje kąt≥3°.

Tylna strona obudowy o nachyleniu ≥ 3°

Gładka obudowa ze stali nierdzewnej ma chropowatość Ra <0,8 µm oraz nie posiada szczelin ani krawędzi umożliwiających gromadzenie się brudu i nieczystości. Oprócz konstrukcji czujnika kluczowy jest odpowiedni materiał z jakiego jest on zbudowany. Przetwornik ultradźwiękowy jest chroniony folią PTFE i jest odporny na agresywne chemicznie środki czyszczące i dezynfekujące. PMS charakteryzuje się wysoką wytrzymałością i posiada certyfikat ECOLAB.

Czujnik ze stali nierdzewnej, wszystkie poziome powierzchnie są nachylone co najmniej o 3°

Dostępne są 2 rodzaje wyjść wyjściowe oraz 4 zakresy wykrywania:
- Wyjście Push-Pull z IO-Link
- Wyjście analogowe 4–20 mA oraz 0–10 V

Czujniki z wyjściem przełączającym posiada trzy tryby pracy:
- Pojedynczy punkt przełączania
- Dwukierunkowa bariera
- Tryb okienkowy

Procedura Teach-in dla pojedynczego punktu przełączania
- Umieść wykrywany obiekt (1) w pożądanej odległości od czujnika
- Podłącz +UB do pinu 2 na 3 sekundy
- Następnie podłącz +UB do pinu 2 na około 1 sekundę

Procedura Teach-in dla trybu dwukierunkowej bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem:
- Podłącz +UB do pinu 2 na 3 sekundy
- Następnie podłącz ponownie +UB do pinu 2 na około 10 sekundę

Procedura Teach-in dla wyjścia analogowego
- Umieść obiekt w najbliższej odległości na jakiej ma być wykryty (1)
- Podłącz +UB do pinu 2 na 3 sekundy
- Następnie przesuń obiekt na najdlaszą odległość na jaką ma być wykryty (2)
- Następnie podłącz ponownie +UB do pinu 2 na około 1 sekundę

Procedura Teach-in dla trybu trybu okienkowego z dwoma punktami przełączającymi
Aby skonfigurować tryb oknnkowy z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku procedury z wyjściem analogowym.

NCC / NOC
Charakterystykę wyjścia analogowego narastającą / opadającą można również ustawić za pomocą pinu 2.

LinkControl
Składa się z LinkControl-Adapter LCA-2 oraz oprogramowania LinkControl-Software i umożliwia konfigurację czujników ultrdźwiękowych pms przy pomocy komputera PC lub laptopa ze wszystkimi popularnymi systemami operacyjnymi Windows®. Do konfiguracji czujników pms potrzebny jest dodatkowy adapter 5G / M12-4G / M12 / M8.

Dławik BF-pms / A1 (wyposażenie dodatkowe zamawiane oddzielnie) spełnia standardy higieniczne oraz certyfikat ECOLAB i EHEDG.

Zintegrowany IO-Link
w wersji 1.1. Czujniki ultradźwiękowe pms są wyposażone w Smart Sensor Profile, który zapewnia większą przejrzystość między urządzeniami IO-Link.

Aplikacje

Przemysł napojowy

Przemysł spożywczy

Przemysł farmaceutyczny

Montaż

Możliwe są dwa sposoby montażu

Certyfikaty FDA, ECOLAB, EHEDG

Cechy

Stal nierdzewna 1.4404, chropowatość powierzchni Ra <0,8 μm

Obudowa przetwornika ultradźwiękowego PTFE

Stopień ochrony: IP66, IP67, IP68 i IP69K

Strefa działania: od 20 cm do 1,3 m

Wyjście analogowe 4–20 mA oraz 0–10 V

Wyjście Push-Pull z IO-Link
