Czujnik wizyjny DATAVS2 PRO
DataVS2 firmy Datalogic to seria czujników wizyjnych przeznaczonych do zastosowania w aplikacjach maszynowych. Sensory wyposażone w optykę, diodę LED i elektronike są zamknięte w kompaktowej obudowie. Parametry pomiaru są ustawiane za pomocą komputera poprzez złącze Ethernet. Oprogramowanie jest dołączone wraz z sensorem a proces ustawiania parametrów jest prosty i intuicyjny. Seria DataVS2 jest dostępna w 4 różnych wersjach z różnymi typami kontroli.
System PRO - Łączy funkcję systemów ID i AOR.
Posiada typ kontroli rozpoznania obiektu w 360º, odczyt kodów kreskowych, macierzy danych i OCV. Posiada także 5 nowych typów kontroli: 3 lokalizatory(kodu kreskowego, macierzy danych i dopasowanie konturu w 360º) i kontrolne (360º zliczanie konturu i wykrywanie defektów w 360º )
Dane techniczne
Napięcie zasilania | 24 V DC ±10 % |
Tętnienia | 1Vpp maks. z iluminatorem |
Pobór prądu | 100 mA at 24 VDC (bez iluminatora) |
Wyjścia | 3 PNP, 100 mA maks. |
RS232 | |
Rozdzielczość | 640x480 (VGA) |
Interfejs sieciowy | Złącze M12 4-pinowe Ethernet 10/100 Mbs |
Interfejs zewnętrzny iluminatora | Sygnał strobujący(24 V PNP N.O) |
Częstotliwość wyświetlania klatek | 60 fps |
Obiektyw | Zintegrowany (6 mm/8 mm/12 mm/16 mm) |
Wskazanie | 4 LED |
Połączenie | Złącze M12 8-pinowe A-kodowanie |
Stopień ochrony | IP50 |
Materiał obudowy | Stop aluminium/ABS |
Masa | 125 g |
Temperatura pracy | od -10 do +50 ºC |
Temperatura przechowywania | od -25 do +70 ºC |
Typy kontroli
Zakres pomiarowy
Obszar pomiaru
Odległość (mm) | Obszar pomiaru (szerokość x wysokość) w mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | - | 17 x 12 | 25 x 20 | 42 x 30 |
80 | - | 25 x 20 | 40 x 30 | 60 x 41 |
110 | - | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Wymiary
|
Schemat połączeń
Dane do zamówienia
Nr katalogowy | Opis | Wyjście/Wejście | Iluminator |
DATAVS2-06-RE-PRO | Obiektyw 6 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-08-RE-PRO | Obiektyw 8 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-12-RE-PRO | Obiektyw 12 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-16-RE-PRO | Obiektyw 16 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-06-RE-PRO-I | Obiektyw 6 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVS2-08-RE-PRO-I | Obiektyw 8 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVS2-12-RE-PRO-I | Obiektyw 12 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVS2-16-RE-PRO-I | Obiektyw 16 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVSCVRJ45D03 | Kabel 3m ethernet | - | - |
Pliki do pobrania
Karta katalogowa | |
Instrukcja obsługi |

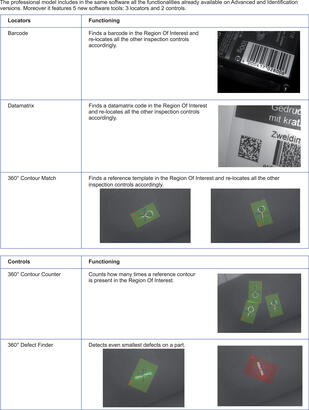

- Dopasowanie wzorcwa w obrębie 360º
- Czytnik kodów kreskowych, Datamatrix
- Pamięć na 20 inspekcji
- Interfejs RS-232, 3 wyjścia
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Częstotliwość wyświetlania klatek | 60 |
|---|---|
| Materiał obudowy | Aluminium |
| Materiał soczewski | ABS |
| Max. napięcie DC | 24 V |
| Min. napięcie DC | 24 V |
| Pobór mocy (max) | 0,1 A |
| Podłączenie elektryczne | Złącze M12 4-pinowe kodowanie D, Złącze M12 8-pinowe |
| Prąd wyjściowy max. | 0,1 A |
| Rozdzielczość | 640x480 (VGA) |
|---|---|
| Stopień ochrony IP | IP50 |
| Tolerancja napięcia | 10% |
| Wyjście | 3x PNP, RS-232 |
| Zakres temperatur do | 50 °C |
| Zakres temperatur od | -10 °C |
Do pobrania
Opis produktu
DataVS2 firmy Datalogic to seria czujników wizyjnych przeznaczonych do zastosowania w aplikacjach maszynowych. Sensory wyposażone w optykę, diodę LED i elektronike są zamknięte w kompaktowej obudowie. Parametry pomiaru są ustawiane za pomocą komputera poprzez złącze Ethernet. Oprogramowanie jest dołączone wraz z sensorem a proces ustawiania parametrów jest prosty i intuicyjny. Seria DataVS2 jest dostępna w 4 różnych wersjach z różnymi typami kontroli.
System PRO - Łączy funkcję systemów ID i AOR.
Posiada typ kontroli rozpoznania obiektu w 360º, odczyt kodów kreskowych, macierzy danych i OCV. Posiada także 5 nowych typów kontroli: 3 lokalizatory(kodu kreskowego, macierzy danych i dopasowanie konturu w 360º) i kontrolne (360º zliczanie konturu i wykrywanie defektów w 360º )
Dane techniczne
Napięcie zasilania | 24 V DC ±10 % |
Tętnienia | 1Vpp maks. z iluminatorem |
Pobór prądu | 100 mA at 24 VDC (bez iluminatora) |
Wyjścia | 3 PNP, 100 mA maks. |
RS232 | |
Rozdzielczość | 640x480 (VGA) |
Interfejs sieciowy | Złącze M12 4-pinowe Ethernet 10/100 Mbs |
Interfejs zewnętrzny iluminatora | Sygnał strobujący(24 V PNP N.O) |
Częstotliwość wyświetlania klatek | 60 fps |
Obiektyw | Zintegrowany (6 mm/8 mm/12 mm/16 mm) |
Wskazanie | 4 LED |
Połączenie | Złącze M12 8-pinowe A-kodowanie |
Stopień ochrony | IP50 |
Materiał obudowy | Stop aluminium/ABS |
Masa | 125 g |
Temperatura pracy | od -10 do +50 ºC |
Temperatura przechowywania | od -25 do +70 ºC |
Typy kontroli
Zakres pomiarowy
Obszar pomiaru
Odległość (mm) | Obszar pomiaru (szerokość x wysokość) w mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | - | 17 x 12 | 25 x 20 | 42 x 30 |
80 | - | 25 x 20 | 40 x 30 | 60 x 41 |
110 | - | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Wymiary
|
Schemat połączeń
Dane do zamówienia
Nr katalogowy | Opis | Wyjście/Wejście | Iluminator |
DATAVS2-06-RE-PRO | Obiektyw 6 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-08-RE-PRO | Obiektyw 8 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-12-RE-PRO | Obiektyw 12 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-16-RE-PRO | Obiektyw 16 mm, PRO | 3/1, RS232 | Światło czerwone |
DATAVS2-06-RE-PRO-I | Obiektyw 6 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVS2-08-RE-PRO-I | Obiektyw 8 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVS2-12-RE-PRO-I | Obiektyw 12 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVS2-16-RE-PRO-I | Obiektyw 16 mm, PRO | 3/1, RS232 | Światło podczerwone |
DATAVSCVRJ45D03 | Kabel 3m ethernet | - | - |
Pliki do pobrania
Karta katalogowa | |
Instrukcja obsługi |
