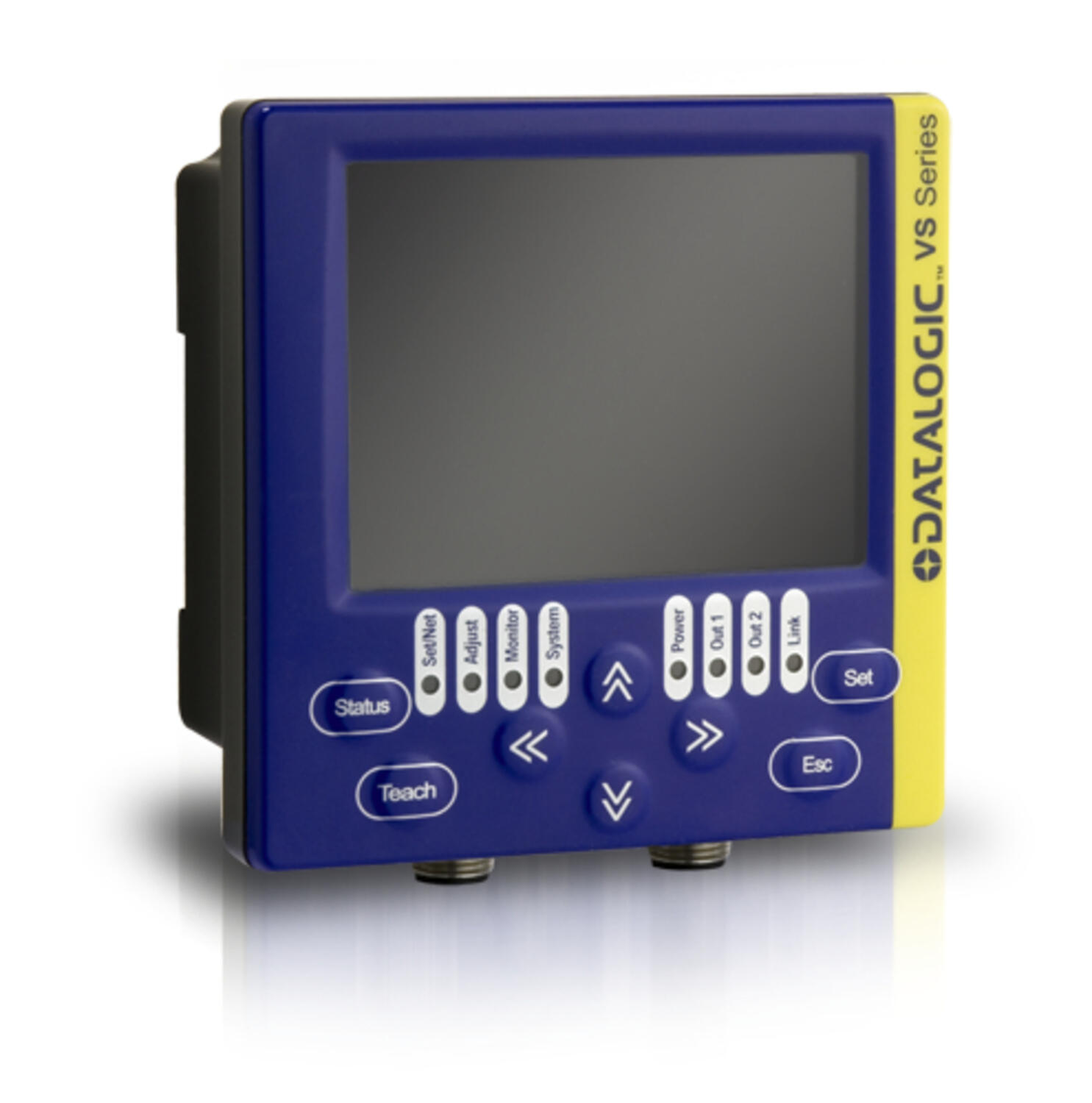

VSM - Monitor do czujników wizyjnych
Monitor VSM firmy Datalogic jest dedykowany do wszystkich czujników serii DataVS2. Jednostka wyświetla obrazy, wyniki i statystki podłączonych sensorów. Dzięki wyświetlaniu w czasie rzeczywistym można dokładnie regulować poszczególne parametry. Jednostka VSM pozwala proste przełączanie inspekcji zapisanych na czujnikach lub samym VSM. Pamięć urządzenia pozwala na zapis 20 inspekcji. Możliwe jest połączenie monitora w sieci LAN co stwarza możliwość obsługi kilku sensorów jednocześnie.
Dane techniczne
Napięcie zasilania | 24 V DC ±10 % |
Tętnienia | 2.4 Vpp maks. |
Pobór prądu | Maks. 150 mA przy 24 VDC |
Wskazanie | 8 LED, wyświetlacz kolorowy 3.5 ̋ LCD |
Połączenie | 2 x Złącze M12 4-pinowe |
Stopień ochrony | IP20, (IP40 Przednia część panelu) |
Materiał obudowy | ABS |
Masa | 180 g |
Temperatura pracy | od -10 do +55 ºC |

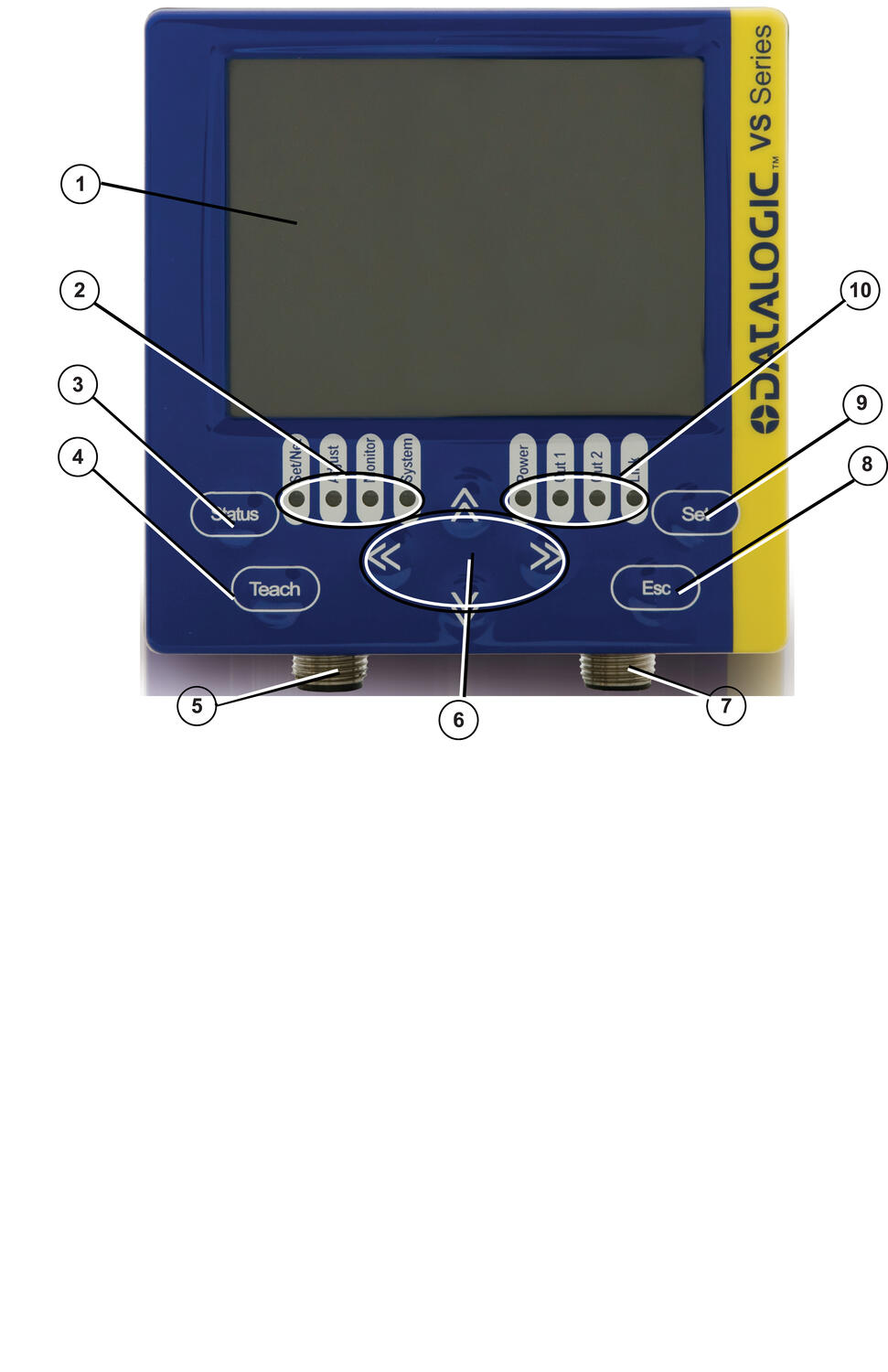

Budowa
| |
1. Wyświetlacz kolorowy 3.5 ̋ LCD 320x240 pikseli | 6. ARROW buttons |
2. Dioda LED - Status | 7. Złącze M12 Ethernet |
3. Przycisk Status | 8. Przycisk ESC |
4. Przycisk TEACH | 9. Przycisk SET |
5. Złącze M12 zasilania | 10. Diody LED Zasilanie, Wyjścia, Ethernet |
Wyświetlacz
Tryb | Przykład | Zmiana trybu | Opis |

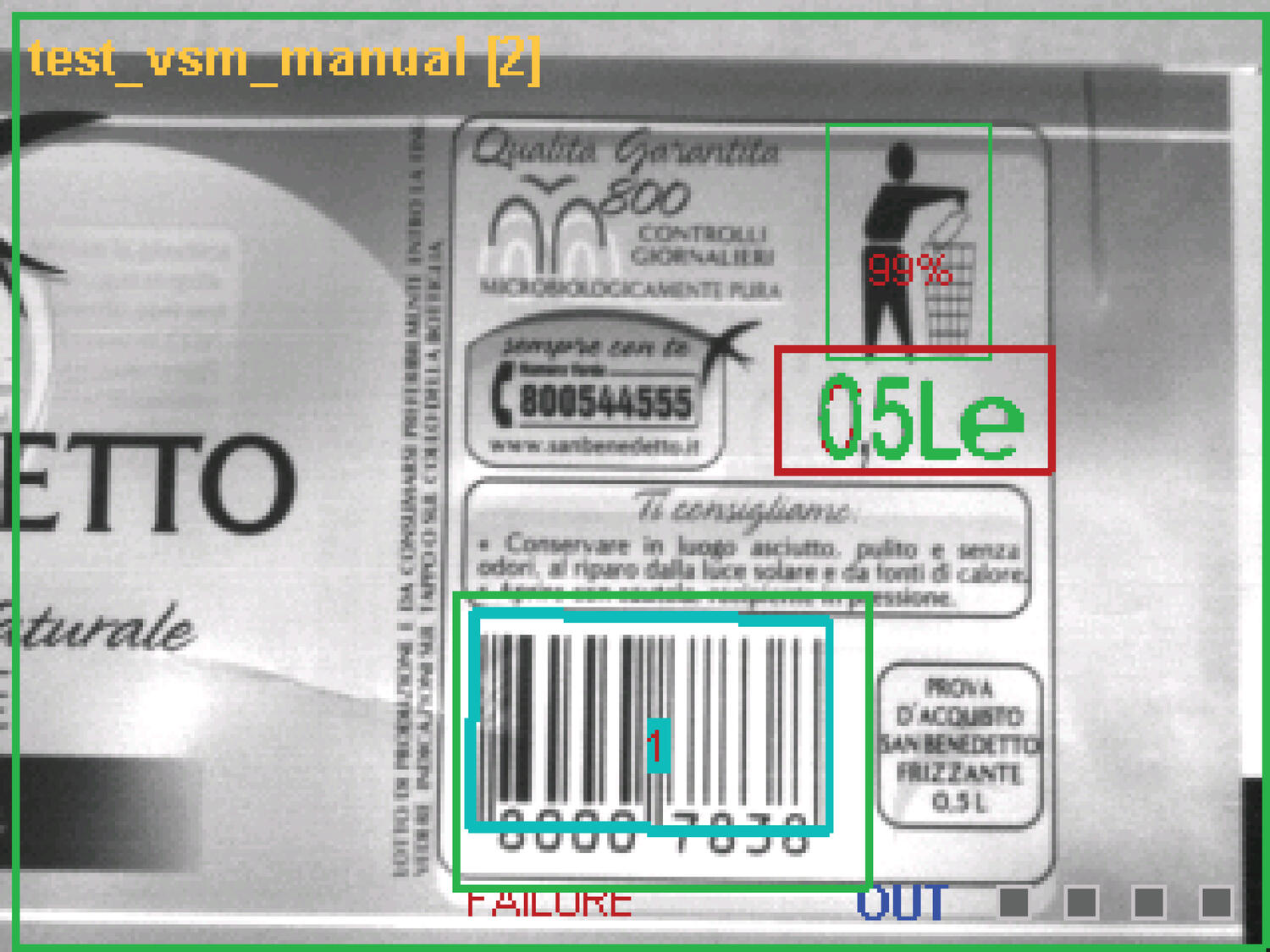

Standard (Standardowy) |
|
| Wyświetlanie obrazu czujnika na całym wyświetlaczu. Dodatkowo wyświetlane są informacje: |

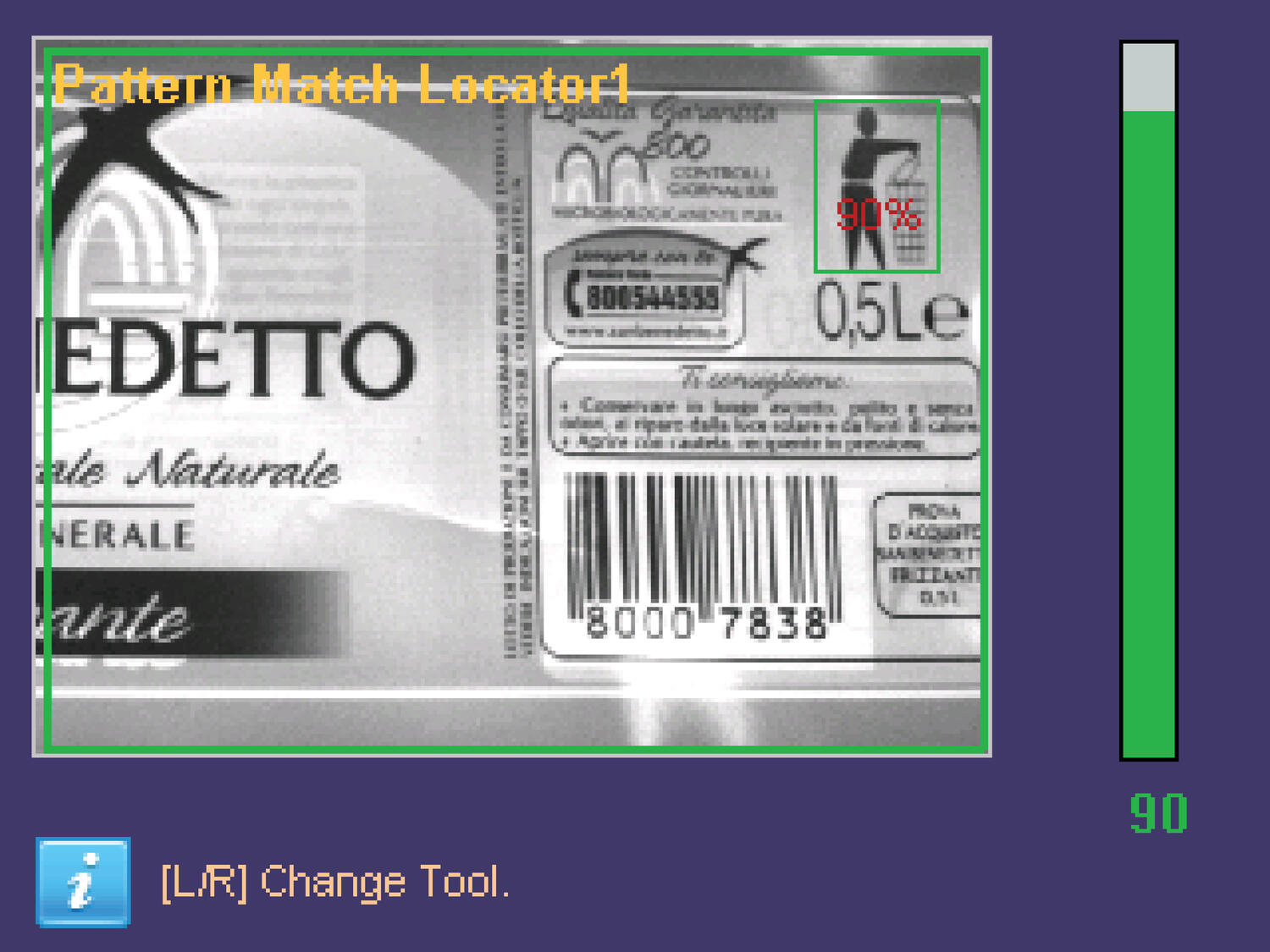

Tool Result (Wynik pomiaru) |
| Strzałka w dół (Down arrow) | Wyświetlanie wyników pomiaru danego typu kontroli. Wyniki wszystkich typów jest możliwy używając strzałek prawo/lewo
|
Display |
| Przycisk ESC | Wyświetlanie tylko obrazów spełniających kryteria wprowadzone w ustawieniach inspekcji przez DataVS2 GUI.
|

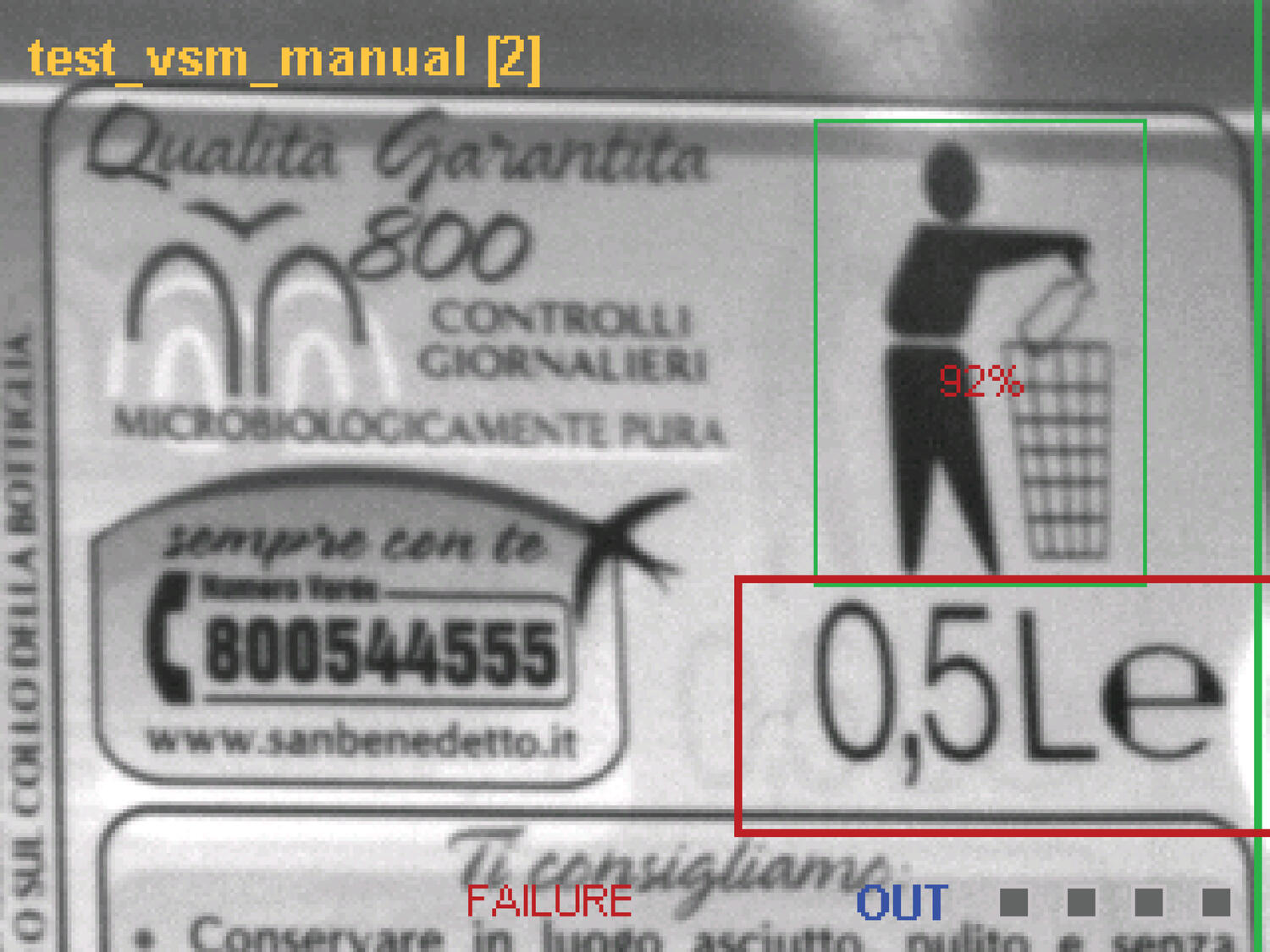

Zoom Mode (Tryb przybliżony) |
| Strzałka w górę (Up arrow) | Wyświetlanie obrazu z czujnika w 200% przybliżeniu. Przesuwanie przybliżonego obrazu odbywa się za pomocą strzałek. Aby wyjść z trybu przybliżenia należy wcisnać przycisk ESC.
|

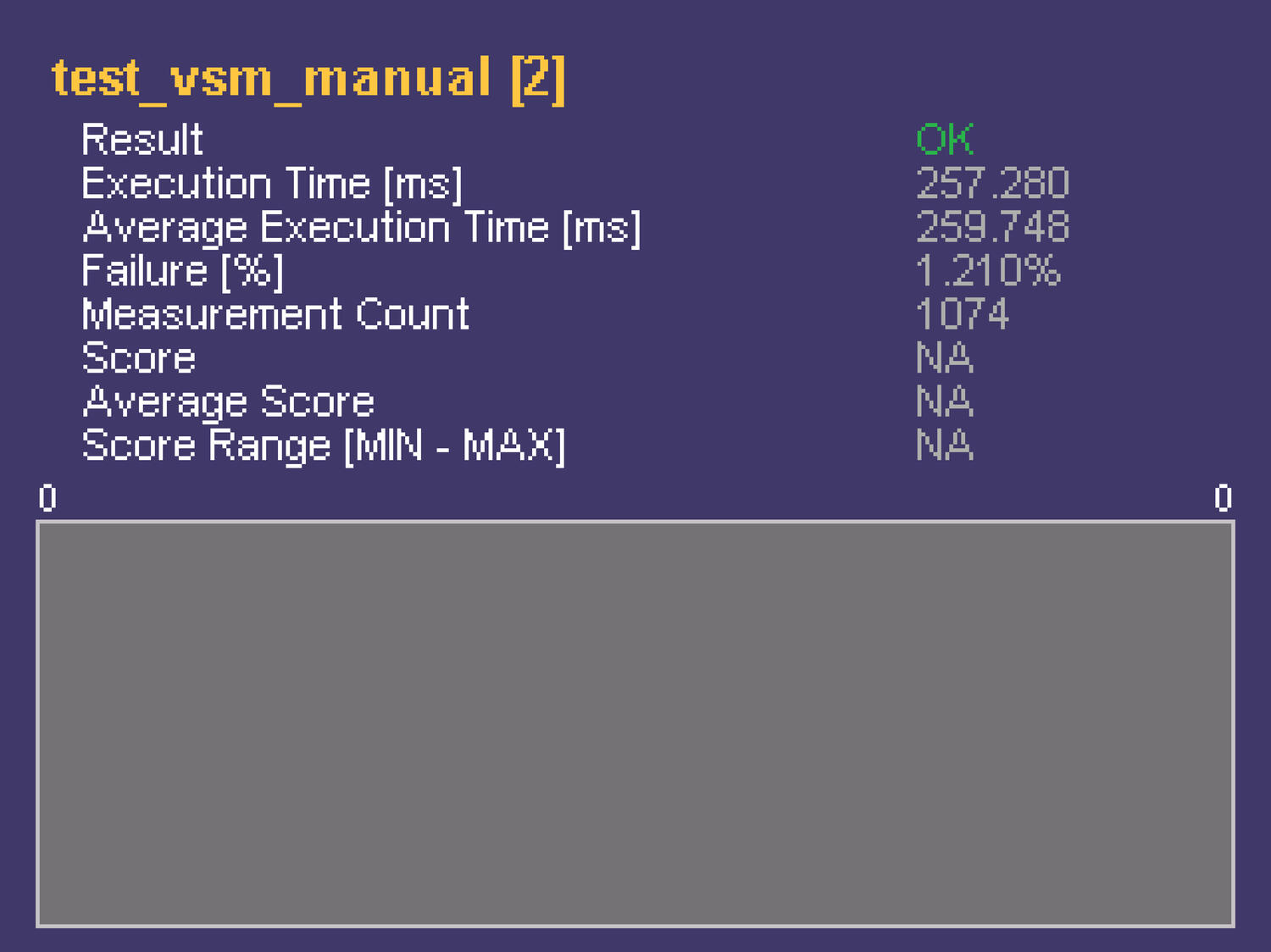

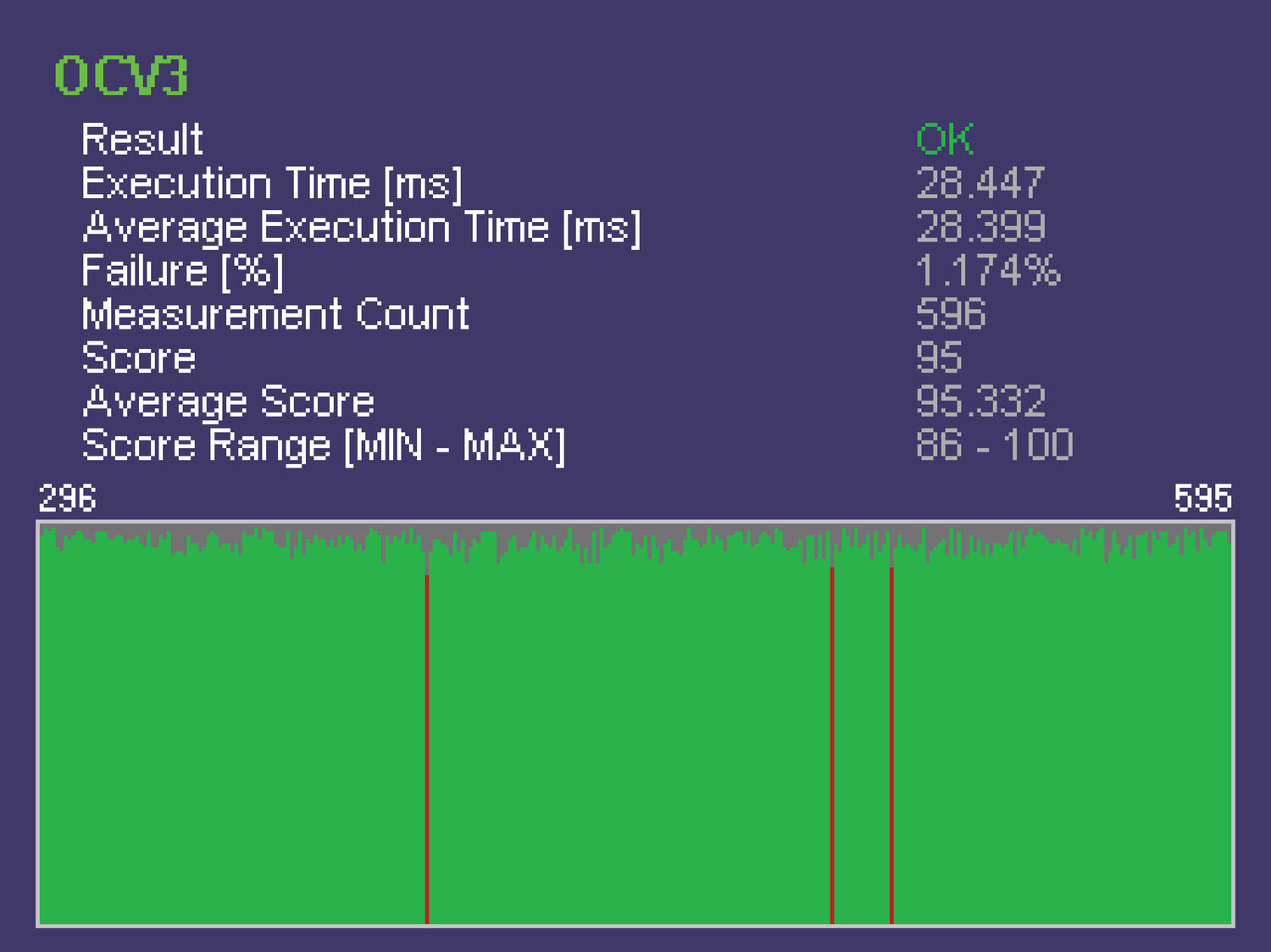

Statistics (Statystyki) |
| Przycisk SET | Wyświetlanie statystyk wyników inspekcji:
Strzałki prawo/lewo pozwalają zmienić skalę grafiki. |
|
Wymiary
|
Schemat połączeń
|
|
Złącze M12 4-pinowe męskie (Zasilające) | Złącze M12 4-pinowe męskie D-kodowanie male ( Ethernet ) |
Pin 1: +24 VDC | Pin 1: Ethernet RX+ |
Pin 2: Nie wykorzystywane | Pin 2: Ethernet TX+ |
Pin 3: 0 V | Pin 3: Ethernet RX- |
Pin 4: Nie wykorzystywane | Pin 4: Ethernet TX- |
|
|

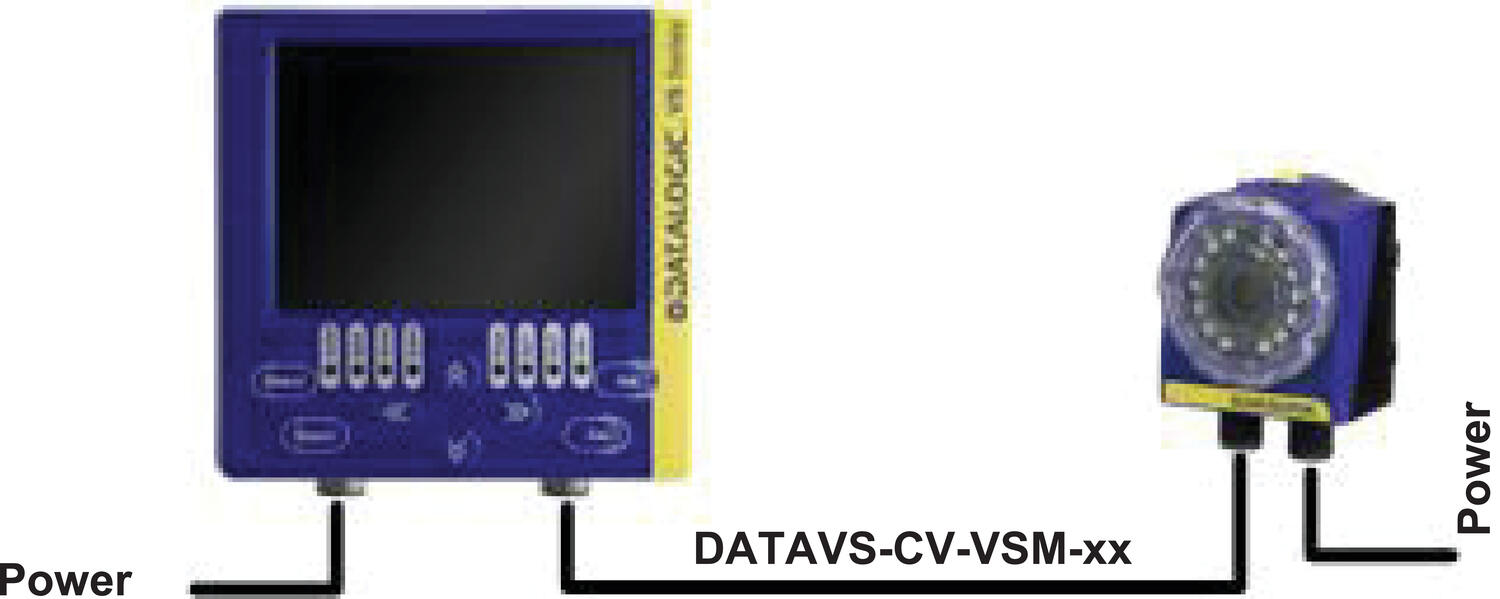

Połączenie punkt-punkt |
|
|
Połączenie LAN |
|
Dane do zamówienia
Nr katalogowy | Opis |
DATAVS2-VSM | Monitor do czujników wizyjnych DataVS2 |
DATAVS-CV-VSM02 | Kabel punkt punkt 2m |
DATAVS-CV-VSM04 | Kabel punkt punkt 4m |
DATAVSCVRJ45D03 | Kabel Ethernet 3m |
Pliki do pobrania
Pliki do pobrania
| ||
Opis | Format pliku |
|
Instrukcja obsługi - wersja skrócona | ||
Instrukcja obsługi - wersja pełna | ||
- Dedykowany dla modeli DataVS2
- Wyświetlacz koloryowy 3.5 ̋ LCD
- Interfejs użytkownika z 8 przyciskami i 8 diodami LED
- Wyświetlanie zdjęć, wyników i statystyk
Wybrany wariant produktu
Monitor do czujników wizyjnych DataVS2, HMI, 3.5" LCD
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Materiał obudowy | ABS |
|---|---|
| Max. napięcie DC | 24 V |
| Max. temperatura pracy | 55 °C |
| Min. napięcie DC | 24 V |
| Min. temperatura pracy | -10 °C |
| Pobór mocy (max) | 0,15 A |
| Podłączenie elektryczne | Złącze M12 4-pinowe |
| Stopień ochrony IP | IP20 |
| Tolerancja napięcia | 10% |
Do pobrania
Opis produktu
Monitor VSM firmy Datalogic jest dedykowany do wszystkich czujników serii DataVS2. Jednostka wyświetla obrazy, wyniki i statystki podłączonych sensorów. Dzięki wyświetlaniu w czasie rzeczywistym można dokładnie regulować poszczególne parametry. Jednostka VSM pozwala proste przełączanie inspekcji zapisanych na czujnikach lub samym VSM. Pamięć urządzenia pozwala na zapis 20 inspekcji. Możliwe jest połączenie monitora w sieci LAN co stwarza możliwość obsługi kilku sensorów jednocześnie.
Dane techniczne
Napięcie zasilania | 24 V DC ±10 % |
Tętnienia | 2.4 Vpp maks. |
Pobór prądu | Maks. 150 mA przy 24 VDC |
Wskazanie | 8 LED, wyświetlacz kolorowy 3.5 ̋ LCD |
Połączenie | 2 x Złącze M12 4-pinowe |
Stopień ochrony | IP20, (IP40 Przednia część panelu) |
Materiał obudowy | ABS |
Masa | 180 g |
Temperatura pracy | od -10 do +55 ºC |
Budowa
| |
1. Wyświetlacz kolorowy 3.5 ̋ LCD 320x240 pikseli | 6. ARROW buttons |
2. Dioda LED - Status | 7. Złącze M12 Ethernet |
3. Przycisk Status | 8. Przycisk ESC |
4. Przycisk TEACH | 9. Przycisk SET |
5. Złącze M12 zasilania | 10. Diody LED Zasilanie, Wyjścia, Ethernet |
Wyświetlacz
Tryb | Przykład | Zmiana trybu | Opis |
Standard (Standardowy) |
|
| Wyświetlanie obrazu czujnika na całym wyświetlaczu. Dodatkowo wyświetlane są informacje: |
Tool Result (Wynik pomiaru) |
| Strzałka w dół (Down arrow) | Wyświetlanie wyników pomiaru danego typu kontroli. Wyniki wszystkich typów jest możliwy używając strzałek prawo/lewo
|
Display |
| Przycisk ESC | Wyświetlanie tylko obrazów spełniających kryteria wprowadzone w ustawieniach inspekcji przez DataVS2 GUI.
|
Zoom Mode (Tryb przybliżony) |
| Strzałka w górę (Up arrow) | Wyświetlanie obrazu z czujnika w 200% przybliżeniu. Przesuwanie przybliżonego obrazu odbywa się za pomocą strzałek. Aby wyjść z trybu przybliżenia należy wcisnać przycisk ESC.
|
Statistics (Statystyki) |
| Przycisk SET | Wyświetlanie statystyk wyników inspekcji:
Strzałki prawo/lewo pozwalają zmienić skalę grafiki. |
|
Wymiary
|
Schemat połączeń
|
|
Złącze M12 4-pinowe męskie (Zasilające) | Złącze M12 4-pinowe męskie D-kodowanie male ( Ethernet ) |
Pin 1: +24 VDC | Pin 1: Ethernet RX+ |
Pin 2: Nie wykorzystywane | Pin 2: Ethernet TX+ |
Pin 3: 0 V | Pin 3: Ethernet RX- |
Pin 4: Nie wykorzystywane | Pin 4: Ethernet TX- |
|
|
Połączenie punkt-punkt |
|
|
Połączenie LAN |
|
Dane do zamówienia
Nr katalogowy | Opis |
DATAVS2-VSM | Monitor do czujników wizyjnych DataVS2 |
DATAVS-CV-VSM02 | Kabel punkt punkt 2m |
DATAVS-CV-VSM04 | Kabel punkt punkt 4m |
DATAVSCVRJ45D03 | Kabel Ethernet 3m |
Pliki do pobrania
Pliki do pobrania
| ||
Opis | Format pliku |
|
Instrukcja obsługi - wersja skrócona | ||
Instrukcja obsługi - wersja pełna | ||
