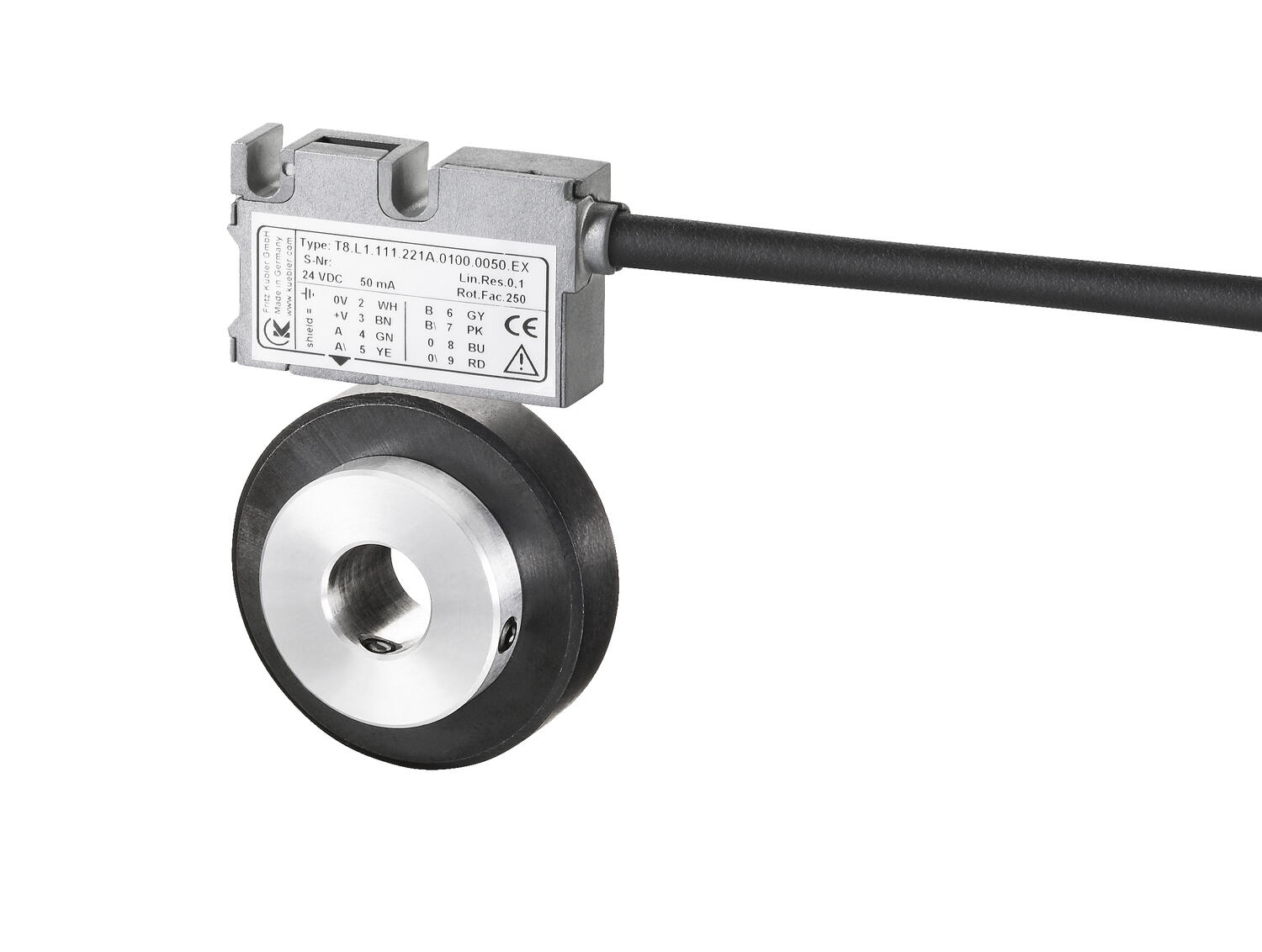

Magnetyczny system pomiaru liniowego LI20 z pierścieniem magnetycznym RI20

Inkrementalny, magnetyczny system pomiarowy

Obrotowy magnetyczny system pomiarowy ma zastosowanie wszędzie tam, gdzie występują trudne warunki przemysłowe (kurz, wilgoć, itp). Będzie również użyteczny w aplikacjach, w których wymagana jest mała głębokość zabudowy. System ten posiada wiele zalet. Wysoki stopień ochrony IP67 umożliwia pracę w bardzo ciężkich warunkach przemysłowych, a bezstykowe sprzężenie pierścienia i czujnika zapewnia bardzo wysoką odporność na uderzenia i wibracje. Brak jakichkolwiek łożysk nie tylko obniża koszty wykonania enkodera, ale również umożliwia pracę przy bardzo dużych prędkościach obrotowych. Taki układ jest niezwykle kompaktowy – zajmuje jedynie 16mm głębokości i jest bardzo prosty w montażu – wystarczy przykręcić pierścień do osi i ustawić czujnik nad powierzchnią magnetyczną.

Pierścienie dostępne są na wał o średnicy 8-30 mm. Średnice pierścienia: 31 mm, 41,2 mm i 45 mm.

Odległość pomiędzy pierścieniem a czyjnikiem powinna wynosić 0,1 do 1,0 mm (rekomendowane 0,4 mm). Dla czujnika magnetycznego, nachylenie nie może przekraczać ±3°, obrót nie może przekraczać ±3° i przesunięcie nie może przekraczać ±1 mm.

Poniższe informacje są wymagane, aby wybrać właściwą kombinację:
- rozmiar pierścienia
- max. prędkość obrotowa wału

Impulsów/obrót

Pierścień magnetyczny

Czujnik magnetyczny

Max. prędkość (obr/min)

250

RI20.031.XXXX

LI20.11X1.2005

12000

1000

RI20.031.XXXX

LI20.11X1.2020

2400

2500

RI20.031.XXXX

LI20.11X1.2050

3900

1024

RI20.041.XXXX

LI20.11X1.2016

7000

360

RI20.045.XXXX

LI20.11X1.2005

12000

3600

RI20.045.XXXX

LI20.11X1.2050

2700



Dane techniczne

Wyjście

Push/Pull

RS422

Napięcie zasilania

4,8-30 V DC

4,8-26 V DC

Obciążenie/kanał, max. długość przewodu

±20 mA, max. 30m

120 Ohm, RS422 standard

Pobór prądu

typ. 25 mA, max. 60 mA

Wyjścia

A, B i I i wyjścia zanegowane

Ochrona

Zabezp. przed zwarciem

Szczelina pomiarowa

0,1-1,0 mm (rekomendowana 0,4 mm)

Tolerancja montażu boczna

max. ±1 mm

Dopuszczalne odchylenie

max. 3°

Dopuszczalny skręt

max. 3°

Dokładność

typ. ±0.03° przy tolerancji wału g6

Powtarzalność

±1 impuls

Szczelina pola RI20

2 mm


Dane mechaniczne

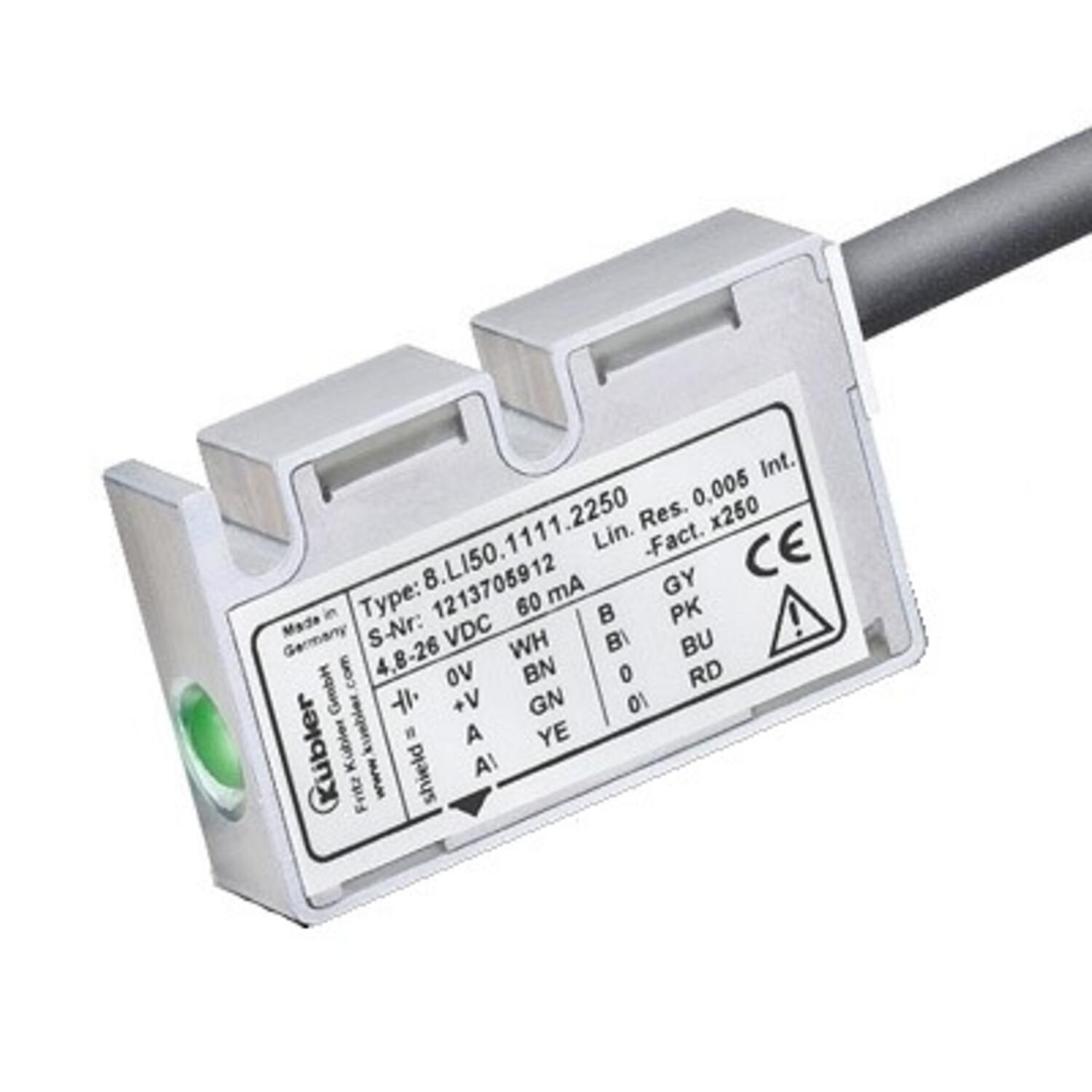

Czujnik LI20



Temperatura pracy

-20 °C do +80 °C

Odporność na wilgoć

100% RH, dopuszczalna kondensacja

Stopień ochrony

IP67 (zgodnie z DIN 60529)

Połączenie

kabel 2 m PUR, 8 x 0,14 mm2, ekranowany, może być montowany w prowadnicy kablowej

Materiał obudowy

odlew cynkowy

Waga

40 g

Odporność na wibracje

30 g/10-2000 Hz

Sygnalizacja LED

Zielona: wskaźnik impulsów, Czerwona: błąd (za wysoka prędkość lub za słabe pole magnetyczne)



CE certyfikat

EN 61 000-6-1, EN 61 000-6-4, EN 61 000-6-3, EN 61 000-4-8 (pole magnetyczne)

RoHS certyfikat

2002/95/EG



Wymiary

260653_755.eps

260651_755.eps

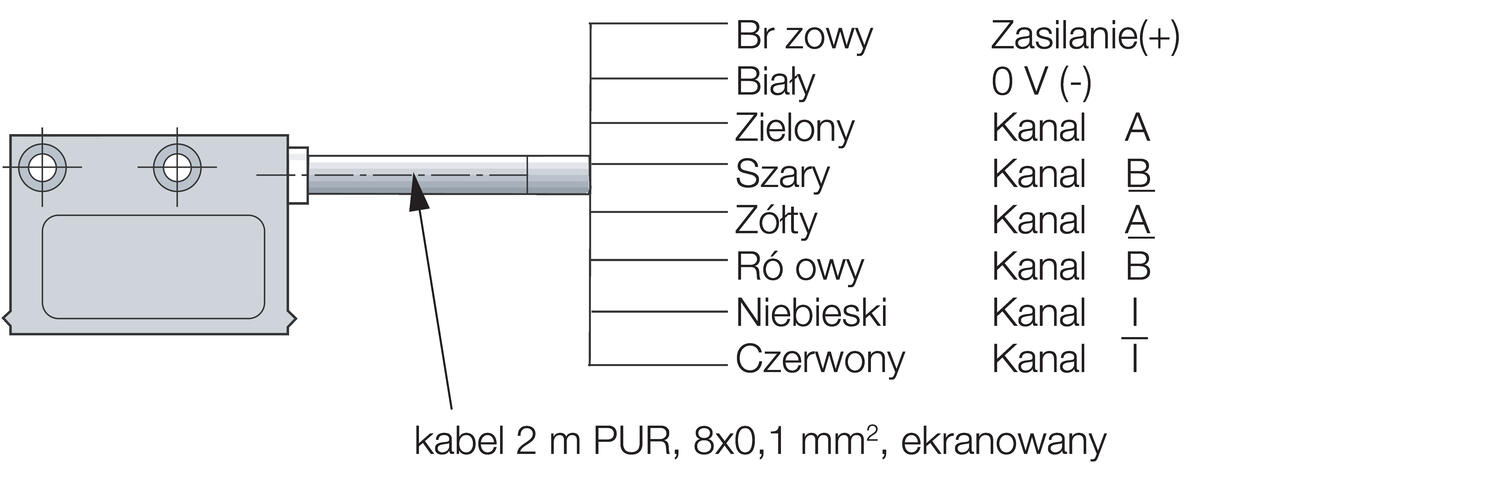

Połączenie

Zwykle używane są styki oznaczone pogrubioną czcionką, np. do liczników elektronicznych.

260654_755.eps

Opis działania

260655_755.eps

Aplikacje

Application image. Image 2.



Numery katalogowe

Nr katalogowy

opis

RI20.031.0800

Pierścień magnetyczny RI20, średnica zewnętrzna 31 mm, średnica otworu 8 mm

RI20.031.1000

Pierścień magnetyczny RI20, średnica zewnętrzna 31 mm, średnica otworu 10 mm

RI20.031.1200

Pierścień magnetyczny RI20, średnica zewnętrzna 31 mm, średnica otworu 12 mm

RI20.031.1500

Pierścień magnetyczny RI20, średnica zewnętrzna 31 mm, średnica otworu 15 mm

RI20.031.2000

Pierścień magnetyczny RI20, średnica zewnętrzna 31 mm, średnica otworu 20 mm

RI20.041.0800

Pierścień magnetyczny RI20, średnica zewnętrzna 41.2 mm, średnica otworu 8 mm

RI20.041.1500

Pierścień magnetyczny RI20, średnica zewnętrzna 41.2 mm, średnica otworu 15 mm

RI20.045.0800

Pierścień magnetyczny RI20, średnica zewnętrzna 45 mm, średnica otworu 8 mm

RI20.045.1200

Pierścień magnetyczny RI20, średnica zewnętrzna 45 mm, średnica otworu 12 mm

RI20.045.1500

Pierścień magnetyczny RI20, średnica zewnętrzna 45 mm, średnica otworu 15 mm

RI20.045.1800

Pierścień magnetyczny RI20, średnica zewnętrzna 45 mm, średnica otworu 18 mm

RI20.045.2500

Pierścień magnetyczny RI20, średnica zewnętrzna 45 mm, średnica otworu 25 mm

RI20.045.3000

Pierścień magnetyczny RI20, średnica zewnętrzna 45 mm, średnica otworu 30 mm

LI20.1121.2005

Czujnik magnetyczny LI20, Push/pull, przewód 2 m PUR

LI20.1121.2016

Czujnik magnetyczny LI20, Push/pull, przewód 2 m PUR

LI20.1121.2020

Czujnik magnetyczny LI20, Push/pull, przewód 2 m PUR

LI20.1121.2050

Czujnik magnetyczny LI20, Push/pull, przewód 2 m PUR



Pokaż więcej
  • Odporne na wstrząsy i wibracje
  • Łatwe do instalacji
  • Wysoka rozdzielczość
  • Wysoki stopień ochrony IP67

Wybrany wariant produktu

KUBLER.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

1637_Speed ​​max 12000 rpm
Masa 40 g
Materiał obudowy czujnika Cynk
Napięcie zasilania DC max. 30 V DC
Napięcie zasilania DC min. 4,8 V DC
Obciążalność prądowa 0,02 A
Powtarzalność 1 %
Rotation Max 3
Slope Max 3
Stopień ochrony IP IP67
System Accuracy 0,03
Zakres detekcji 1 mm
Zakres temperatur do 80 °C
Zakres temperatur od -20 °C
