HOKUYO
Programowalny sterownik bezpieczeństwa do aplikacji AGV
HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe. Zgodnie z certyfikatem TÜV sterownik spełnienia wymagania normy IEC 61508 na SIL3 oraz ISO 13849-1 na PLe.
Zalety sterownika HSC-A100-ENC:
- Bezpieczne przetwarzanie sygnałów wejściowych, wyjściowych i statusowych
- Proste i przejrzyste programowanie oraz parametryzacja poprzez aplikację HSC Designer
- Krótki czas reakcji w zintegrowanym szybkim kanale zadaniowym, z gwarantowanym czasem przetwarzania 2 ms
- Funkcje Master skanera, aktywacja nadzorowania obszarów i przetwarzanie danych wynikowych
- Pełne nadzorowanie jazdy AGV
- Deterministyczne przesyłanie i przetwarzanie danych dla bezpieczeństwa funkcji położenia i prędkości
- Specjalne funkcje dla AGV
- Przechowywanie parametrów bezpieczeństwa w module bazowym
- LED-y statusu dla we/wy
- Wielofunkcyjny przycisk (Quit, Start, Reset) z przodu obudowy
- Zintegrowany interfejs Fieldbus oraz stos FSoE-Slave dla bezpiecznej komunikacji z nadrzędnymi sterownikami

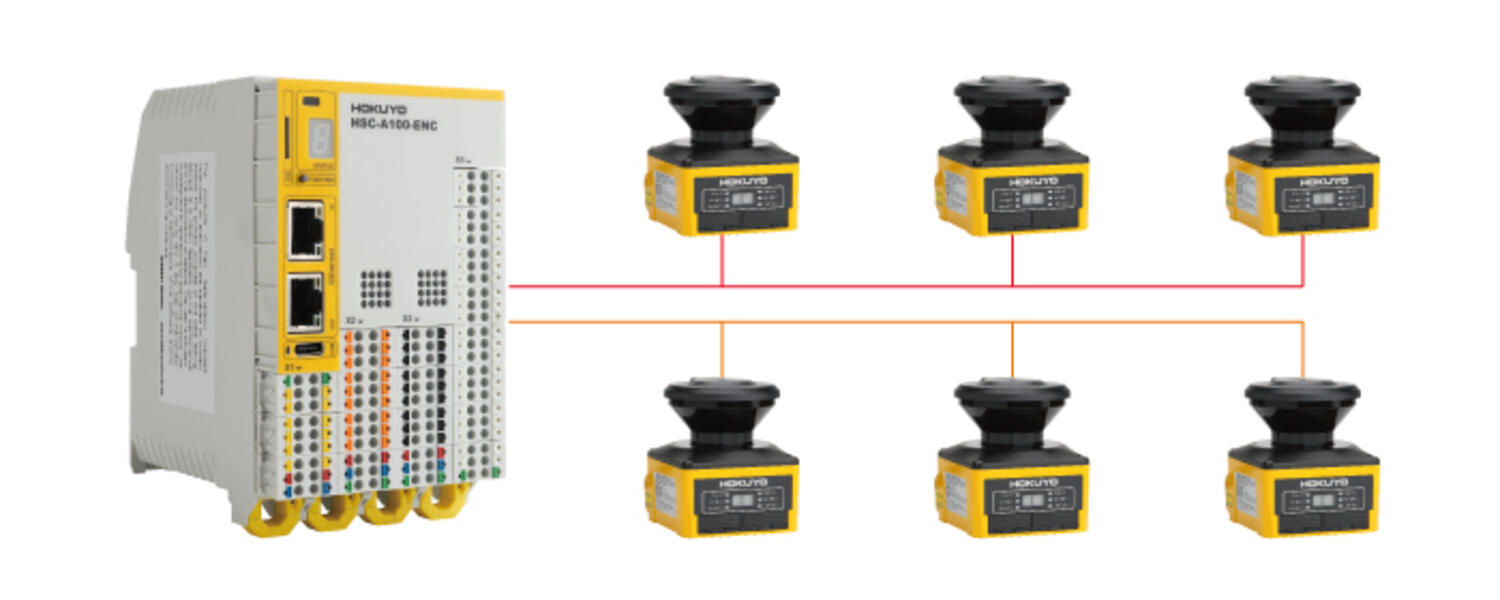

Połączenie ze skanerami laserowymi bezpieczeństwa Hokuyo
- We/wy do podłączenia maksymalnie 6 skanerów
- Kompatybilny z laserowym skanerem bezpieczeństwa EtherCAT
UAM-05LP-T301
Jeden z najmniejszych skanerów laserowych bezpieczeństwa. Dzięki kompaktowej konstrukcji świetnie nadaje się do pojazdów autonomicznych. Posiada certyfikat TÜV wg IEC 61496-1/3 typ 3 oraz ISO 13849-1 PLd.
Własności skanera pomagające obniżyć całkowity koszt pojazdu:
- Funkcja master-slave (możliwość połączenia 3 jednostek slave do 1 master poprzez RS485)
- Możliwośc bezpośredniego podłączenia enkoderów (4 wejścia dostosowane do enkoderów inkrementalnych HTL)
UAM-05LEC-T301
Skaner bezpieczeństwa obsługujący protokół FSoE. Ma te same własności co UAM-05LP-T301, a dodatkowo obsługuje komunikację EtherCAT, co upraszcza połączenia elektryczne. Posiada certyfikat TÜV wg IEC 61496-1/3 typ 3 i ISO 13849-1 PLd.
Własności skanera pomagające obniżyć całkowity koszt pojazdu:
- Kompatybilność z profilami EtherCAT (FSoE, EoE, FoE, CoE)
- Możliwość połączeń hybrydowych (wejścia enkoderowe dostępne na skanerze)

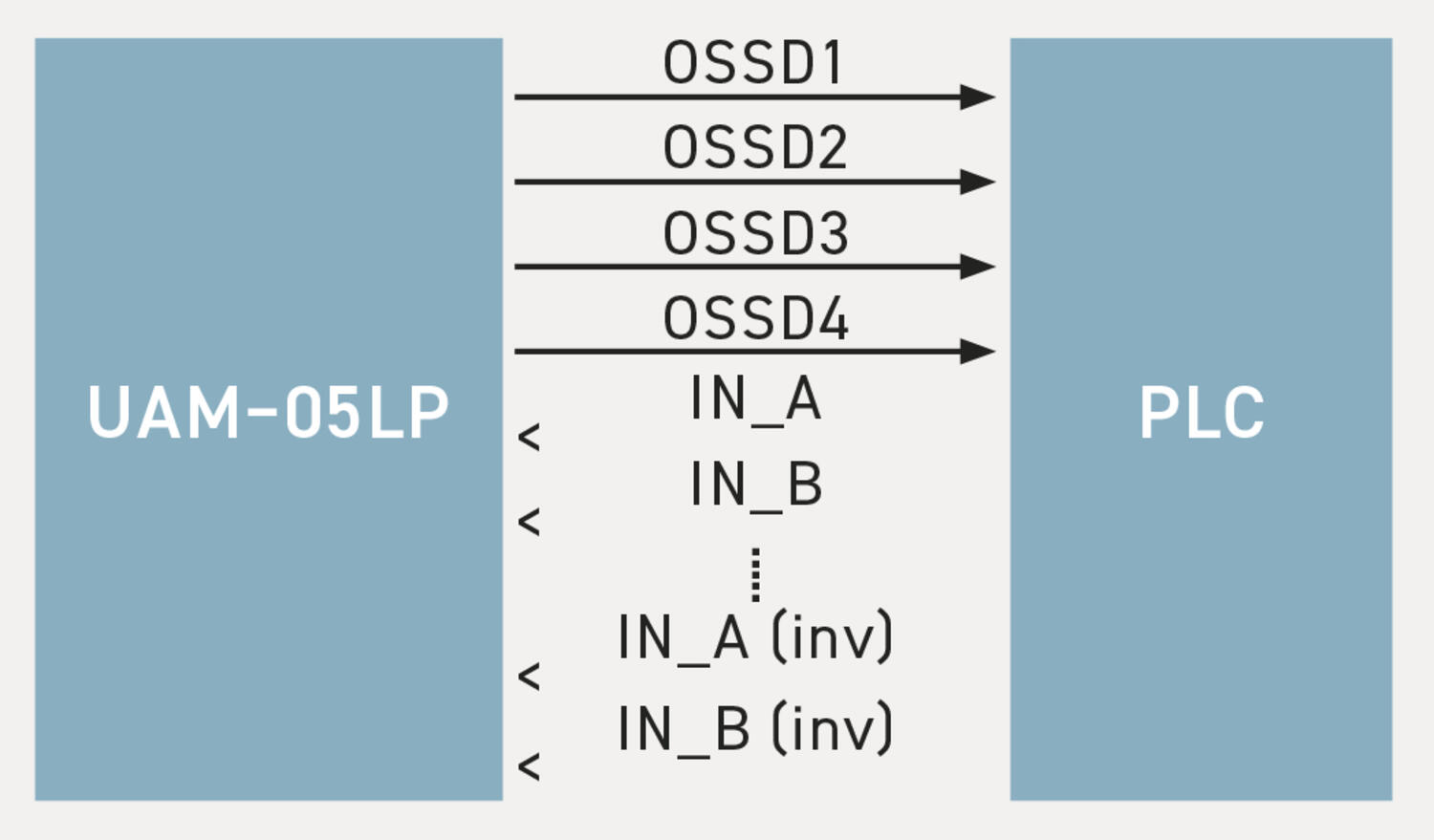

Przykładowe podłączenie UAM-05LP-T301 i UAM-05LEC-T301
|
|
|
Standardowy sterownik bezpieczeństwa PLC + UAM-05LP | HSC + UAM-05LEC | HSC + UAM-05LP |
Dane techniczne
Liczba bezpiecznych wejść cyfrowych | 16 |
Liczba bezpiecznych wyjść cyfrowych | 10 |
Liczba bezpiecznych wyjść przekaźnikowych | 2 |
Liczba wyjść testowych | 2 |
Liczba wejść analogowych | 2 |
Liczba wejść enkoderowych | 4 (TTL/HTL, SINCOS, Resolver, SSI, Analogowy) |
Maks. liczba podłączonych skanerów UAM | 6 |
Interfejsy | 2 x RJ-45 (Ethernet), USB-C |
Fieldbus | Ethernet, EtherCAT/IO |
Pamięć zewnętrzna | Karta MicroSD |
Wymiary | 124 x 95 x 76 mm |
Masa | 413 g |
Temperatura pracy | –25ºC do +60ºC |
Stopień ochrony | IP20, złącza IP00 EN 60721-3-3 |
Podłączenie | Złącza wtykowe z zaciskami sprężynowymi |
- Możliwość podłączenia do 6 skanerów
- Możliwość podłączenia do 4 enkoderów
- 16 bezpiecznych wejść cyfrowych
- 10 bezpiecznych wyjść cyfrowych
- Kompaktowe wymiary
Wybrany wariant produktu
Programowalny sterownik bezpieczenstwa
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Fieldbus | Ethernet, EtherCAT/IO |
|---|---|
| Interfejsy | 2 x RJ-45 (Ethernet), USB-C |
| Liczba bezpiecznych wejść cyfrowych | 16 |
| Liczba bezpiecznych wyjść cyfrowych | 10 |
| Liczba bezpiecznych wyjść przekaźnikowych | 2 |
| Liczba wejść analogowych | 2 |
| Liczba wejść enkoderowych | 4 (TTL/HTL, SINCOS, Resolver, SSI, Analogowy) |
| Liczba wyjść testowych | 2 |
| Masa | 0,413 kg |
| Max. temperatura pracy | 55 °C |
|---|---|
| Min. temperatura pracy | -25 °C |
| Napięcie zasilania | 24 VDC |
| PL | e |
| Podłączenie | Złącza wtykowe z zaciskami sprężynowymi |
| SIL | 3 |
| Wymiary | 124 x 95 x 76 mm |
Opis produktu
HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe. Zgodnie z certyfikatem TÜV sterownik spełnienia wymagania normy IEC 61508 na SIL3 oraz ISO 13849-1 na PLe.
Zalety sterownika HSC-A100-ENC:
- Bezpieczne przetwarzanie sygnałów wejściowych, wyjściowych i statusowych
- Proste i przejrzyste programowanie oraz parametryzacja poprzez aplikację HSC Designer
- Krótki czas reakcji w zintegrowanym szybkim kanale zadaniowym, z gwarantowanym czasem przetwarzania 2 ms
- Funkcje Master skanera, aktywacja nadzorowania obszarów i przetwarzanie danych wynikowych
- Pełne nadzorowanie jazdy AGV
- Deterministyczne przesyłanie i przetwarzanie danych dla bezpieczeństwa funkcji położenia i prędkości
- Specjalne funkcje dla AGV
- Przechowywanie parametrów bezpieczeństwa w module bazowym
- LED-y statusu dla we/wy
- Wielofunkcyjny przycisk (Quit, Start, Reset) z przodu obudowy
- Zintegrowany interfejs Fieldbus oraz stos FSoE-Slave dla bezpiecznej komunikacji z nadrzędnymi sterownikami
Połączenie ze skanerami laserowymi bezpieczeństwa Hokuyo
- We/wy do podłączenia maksymalnie 6 skanerów
- Kompatybilny z laserowym skanerem bezpieczeństwa EtherCAT
UAM-05LP-T301
Jeden z najmniejszych skanerów laserowych bezpieczeństwa. Dzięki kompaktowej konstrukcji świetnie nadaje się do pojazdów autonomicznych. Posiada certyfikat TÜV wg IEC 61496-1/3 typ 3 oraz ISO 13849-1 PLd.
Własności skanera pomagające obniżyć całkowity koszt pojazdu:
- Funkcja master-slave (możliwość połączenia 3 jednostek slave do 1 master poprzez RS485)
- Możliwośc bezpośredniego podłączenia enkoderów (4 wejścia dostosowane do enkoderów inkrementalnych HTL)
UAM-05LEC-T301
Skaner bezpieczeństwa obsługujący protokół FSoE. Ma te same własności co UAM-05LP-T301, a dodatkowo obsługuje komunikację EtherCAT, co upraszcza połączenia elektryczne. Posiada certyfikat TÜV wg IEC 61496-1/3 typ 3 i ISO 13849-1 PLd.
Własności skanera pomagające obniżyć całkowity koszt pojazdu:
- Kompatybilność z profilami EtherCAT (FSoE, EoE, FoE, CoE)
- Możliwość połączeń hybrydowych (wejścia enkoderowe dostępne na skanerze)
Przykładowe podłączenie UAM-05LP-T301 i UAM-05LEC-T301
|
|
|
Standardowy sterownik bezpieczeństwa PLC + UAM-05LP | HSC + UAM-05LEC | HSC + UAM-05LP |
Dane techniczne
Liczba bezpiecznych wejść cyfrowych | 16 |
Liczba bezpiecznych wyjść cyfrowych | 10 |
Liczba bezpiecznych wyjść przekaźnikowych | 2 |
Liczba wyjść testowych | 2 |
Liczba wejść analogowych | 2 |
Liczba wejść enkoderowych | 4 (TTL/HTL, SINCOS, Resolver, SSI, Analogowy) |
Maks. liczba podłączonych skanerów UAM | 6 |
Interfejsy | 2 x RJ-45 (Ethernet), USB-C |
Fieldbus | Ethernet, EtherCAT/IO |
Pamięć zewnętrzna | Karta MicroSD |
Wymiary | 124 x 95 x 76 mm |
Masa | 413 g |
Temperatura pracy | –25ºC do +60ºC |
Stopień ochrony | IP20, złącza IP00 EN 60721-3-3 |
Podłączenie | Złącza wtykowe z zaciskami sprężynowymi |
