Skaner laserowy UAM-05
Skaner UAM-05LP o wymiarach 80x80x95mm jest obecnie najmniejszym skanerem laserowym bezpieczeństwa. Podczas konfiguracji można wybrać rozdzielczość ochronną ręki, nogi lub ciała: 30, 50 lub 70mm.
W standardowym trybie działania, w skanerze UAM-05LP można zdefiniować do 32 wzorów stref bezpieczeństwa i automatycznego ich przełączania z zewnętrznego sterownika lub enkodera. Oznacza to, że skaner świetnie się nadaje np. do aplikacji mobilnych na ruchomych pojazdach AGV.
Skaner UAM-05LP posiada wbudowaną funkcję trybu Muting oraz Override. Oznacza to, że skaner nadaje się np. do zabezpieczenia wejścia/wyjścia z niebezpiecznego obszaru w aplikacji związanej z automatycznym transportem towarów.
W przypadku pracy do 4 skanerów obok siebie, w celu wyeliminowania ich wzajemnego zakłócania, można podłączyć bezpośrednio do 3 skanerów w trybie Slave do skanera pracującego w trybie Master.
Skaner UAM-05LP posiada wbudowaną, monitorowaną obsługę przycisku Reset, wejście EDM do nadzorowania zewnętrznych styczników. Wyjścia bezpieczne OSSD są zabezpieczone przed zwarciem.
Oznacza to, że skaner laserowy może działać jako "stand alone" i nie wymaga specjalnego sterownika.
Za pomocą skanera UAM-05LP można wytwarzać poziome lub pionowe strefy bezpieczeństwa.
Ustawienia konfiguracyjne skanera dokonuje się za pomocą zwykłego komputera PC pracującego w systemie Windows, podłączonego do skanera poprzez wbudowane, popularne gniazdo microUSB. Oprogramowanie konfiguracyjne jest dostarczane bezpłatnie razem ze skanerem. Można także zapisać daną konfigurację z komputera na kartę microSD, a następnie bezpośrednio wgrać ją do jednego lub więcej skanerów poprzez wbudowane gniazdo microSD.

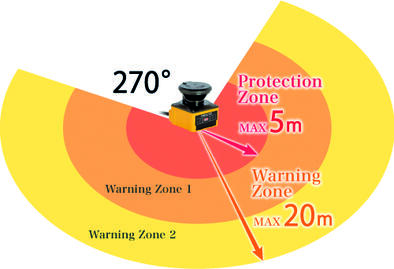

Obszar skanowania

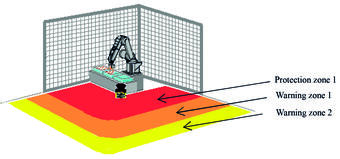

W skanerze można ustawić jedną lub dwie strefy bezpieczęństwa o zasięgu do 5m oraz jedną lub dwie strefy ostrzegawcze o zasięgu do 20m. Maksymalny kąt optyczny skanera wynosi 270°.
Można ustawić dwa tryby pracy:
Tryb 1: jedna strefa bezpieczeństwa (para wyjść sygnałowych OSSD) wraz z dwoma niezależnymi strefami ostrzegawczymi (dwa oddzielne wyjścia sygnałowe).

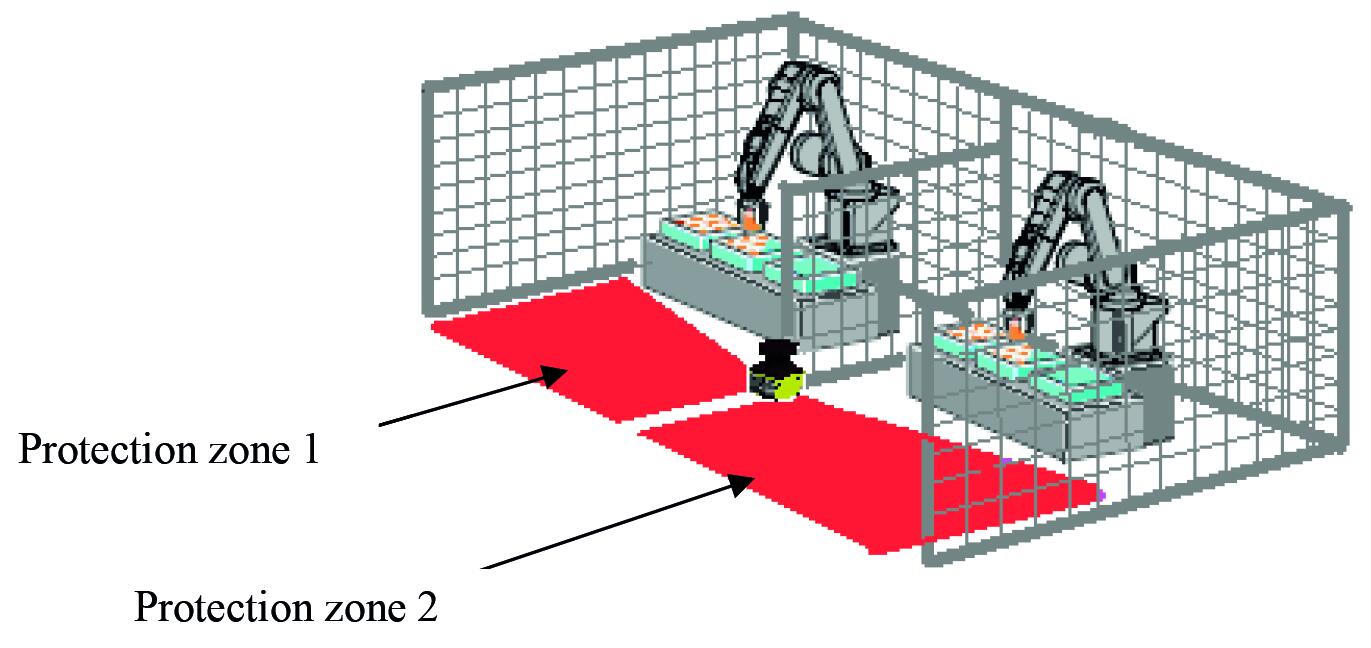

Tryb 2: dwie niezależne strefy bezpieczeństwa (dwie pary niezależnych wyjść sygnałowych OSSD) bez strefy ostrzegawczej.
Obszary zastosowań
|
|
|
Wykrywanie ludzi lub przedmiotów wchodzących do niebezpiecznych obszarów. | Aplikacje mobilne. Do 32 wzorów stref bezpieczeństwa, które są automatycznie przełączane z enkodera w zależności od kierunku jazdy oraz prędkości pojazdu. | Wykrywanie rąk. |
Transmisja danych

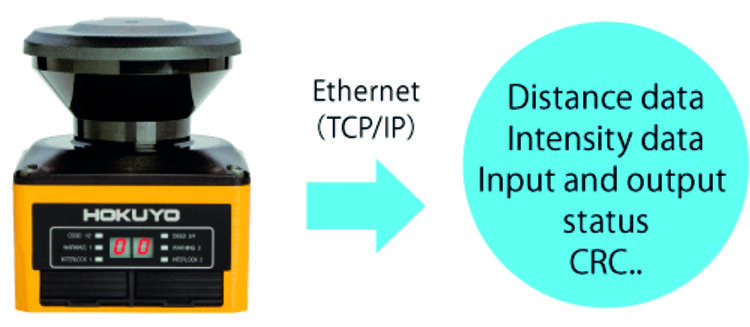

Skaner UAM-05LP posiada wbudowane gniazdo Ethernet, z którego można uzyskać strumień danych pomiarowych w protokole w standardzie SCIP2.2.
|
|
Konfiguracja

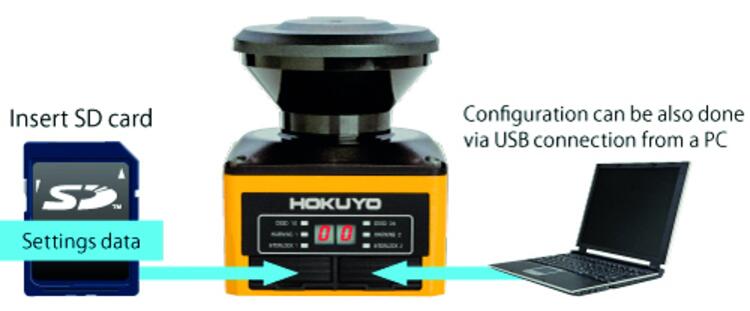

Programy mogą być zapisywane na karcie pamięci microSD, dzięki czemu program może być ładowany bezpośrednio do skanera laserowego lub alternatywnie można programować z komputera.
Funkcja Master/Slave
Maksymalnie cztery skanery można podłączyć poprzez interfejs RS-485 do pracy Master / Slave. Jedna jednostka działa jako Master, który komunikuje się z maksymalnie trzema skanerami, które pracują jako Slave.
Wejście enkodera

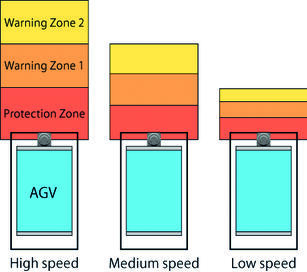

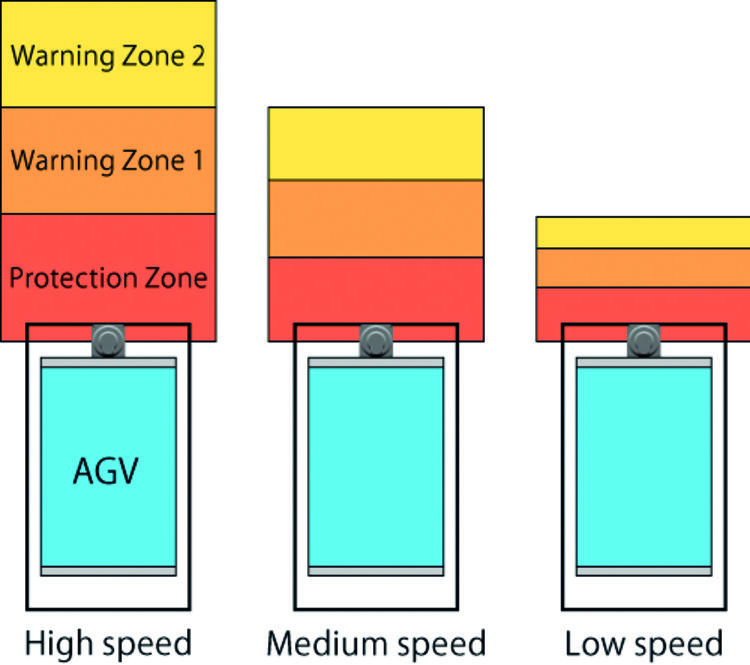

Skaner UAM-05LP posiada wejście dla dwóch, dwukanałowych enkoderów inkrementalnych. Oznacza to, że w aplikacjach mobilnych można automatycznie przełączać do 32 wzorów stref bezpieczeństwa, w zależności od kierunku jazdy oraz prędkości pojazdu.
Dane techniczne
Model | UAM-05LP-T301 |
Napięcie zasilania | 24 V DC ±10 % |
Pobór mocy | Standardowo (bez obciążenia) 6 W Max (z obciążeniem) 50 W |
Strefa bezpieczeństwa | Max. 5 m |
Strefa ostrzegawcza | Max. 20 m |
Tolerancja odległości | +100 mm |
Wyjścia bezpieczeństwa | 4xOSSD, max. 500/250 mA |
Strefy ostrzegawcze | 2xOSSD, max. 250 mA |
Sygnał wyjściowy, reset | PNP tranzystor, max. 200 mA |
Wejścia | 5 wejść x 2 kanały 1 wejście dla funkcji (EDM / RESET / MUTING1 / MUTING2 / OVERRIDE) |
Kąt skanowania | 270° |
Rozdzielczość | 30 mm (max. 1,8 m) 50 mm (max. 3,0 m) 70 mm (max. 5,0 m) |
Czas reakcji wyłączenie | 60-510 ms |
Czas reakcji załączenie | 270-510 ms |
Wymiary | 80x80x95 mm |
Waga | 0,8 kg |
Stopień ochrony | IP65 |
Materiał | Obudowa: aluminium Okno skanera: poliwęglan |
Podłączenie | 22-żyłowy kabel 3m z ekranem Gniazdo MicroUSB Gniazdo MicroSD Gniazdo Ethernet |
Temperatura pracy | -10 do +55 °C |
Interfejsy | USB2.0 (Micro USB typ B) RS-485 Ethernet 100BASE-TX |
Optyka | Laser klasy 1, 905 nm |
Typ | 3 zgodnie z EN 61496-1/3 |
PL | d zgodnie z EN ISO 13849-1 |
SIL | 2 zgodnie z EN IEC 61508 |
PFHd | 7,8x10-8: kiedy funkcja Master/Slave jest nieużywana 1,6x10-7: kiedy funkcja Master/Slave jest używana |
Zgodność z
| MD, EMC, LVD
|
Atesty |
|
Wymiary
Podłączenie
Przykłady podłączeń
Podstawowe podłączenie
|
|
Podłączenie z funkcją Mutingu, EDM i z funkcją obejścia |
|
Podłączenie enkodera |
|
Wyjścia OSSD
|
|
Inne wyjścia: | |

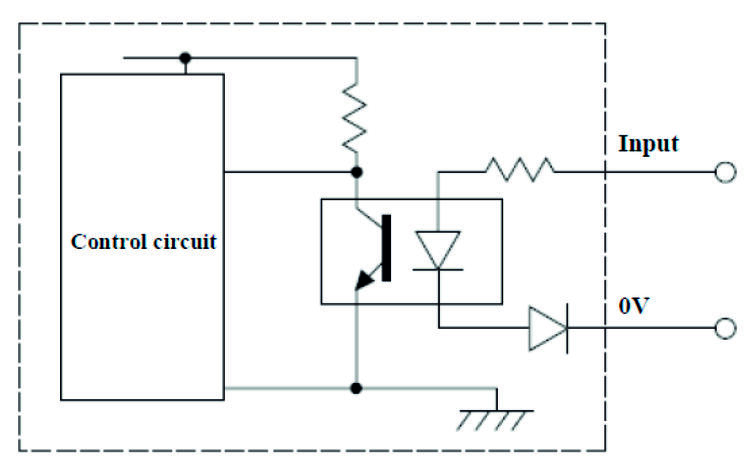

Wejścia: |
|

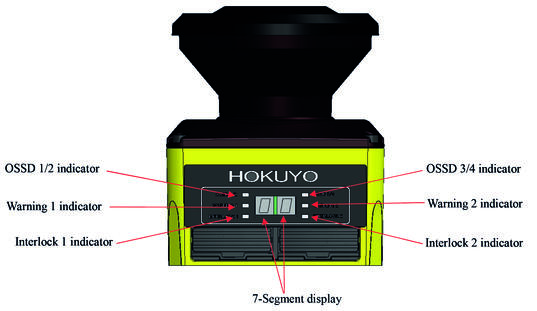

Wskaźniki statusu
Nr katalogowy
Nr katalogowy | Opis |
UAM-05LP-T301 | UAM Skaner laserowy z 3 m kablem |
UAM-05LP-T301C | UAM Skaner laserowy z kablem 0,3m wyposażonym w złącze |
Kable ( dotyczy tylko skanera UAM-05LP-T301C)
Nr katalogowy | Opis |
UAM-5C05C | Przedłużacz 5m |
UAM-5C10C | Przedłużacz 10 m |
UAM-5C20C | Przedłużacz 20 m |
Akcesoria
UAM-BK03 | Uchwyt standardowy |
|
UAM-BK04 | Tylny uchwyt montażowy |
|
UAM-BK05 | Uchwyt do ochrony okna skanera laserowego |
|
UAM-MUSB | Kabel do programowania |
|
UAM-ENET | Kabel Ethernet 3 m |
|
UAM-W002 | Wymienne okno skanera |
|
Download
Instrukcje
| ||
Opis | Format pliku |
|
Instrukcja użytkownika | ||
Karta katalogowa | ||
Rysunki CAD
| ||
Produkt | Format pliku |
|
UAM-05LP-T301 | Step | |
UAM-05LP-T301 | IGS | |
UAM-BK03 | IGS | |
- Najmniejszy na świecie skaner laserowy bezpieczeństwa
- 5 m strefa bezpieczeństwa
- Wejście enkoderowe
- Wyjście Ethernet do transmisji danych
- Tryb ochrony dwóch pól
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji wyłączenie max | 510 ms |
|---|---|
| Czas reakcji wyłączenie min | 60 ms |
| Długość | 80 mm |
| Dopuszczenia | BG, CE, cULus, TÜV |
| Kąt skanowania | 270 ° |
| Klasa lasera | Class 1 |
| Liczba obszarów bezpieczeństwa | 128 szt |
| Masa | 0,8 kg |
| Materiał obudowy | Aluminium |
| Materiał: okno skanera | Poliwęglan |
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -10 °C |
| Napięcie zasilania DC | 24 V DC |
| Optyka | Laser klasy 1, 905 nm |
| PFHd | 7,8x10-8: kiedy funkcja Master/Slave jest nieużywana, 1,6x10-7: kiedy funkcja Master/Slave jest używana |
| PL | d zgodnie z EN ISO 13849-1 |
| Rozdzielczość | 30 mm (max. 1,8 m), 50 mm (max. 3,0 m), 70 mm (max. 5,0 m), 150 mm (max. 5,0 m) |
|---|---|
| SIL | 2 zgodnie z EN IEC 61508 |
| Stopień ochrony IP | IP65 |
| Strefa bezpieczeństwa max | 5 m |
| Strefa ostrzegawcza max | 20 m |
| Szerokość | 80 mm |
| Tolerancja | +100 mm |
| Tolerancja napięcia | ±10 % |
| Typ | 3 zgodnie z EN 61496-1 |
| Wejścia | 5 wejść x 2 kanały, 1 wejście dla funkcji (EDM / RESET / MUTING1 / MUTING2 / OVERRIDE) |
| Wyjścia sygnałowe | 2xOSSD |
| Wyjście bezpieczeństwa | 4xOSSD |
| Wysokość | 95 mm |
| Zgodność z | EMC, LVD, MD |
Wymiary i połączenia
Powiększ
Wejscia:
(EDM1, EDM2, RESET1, RESET2, MUTING1, MUTING2, MUTING3, MUTING4, OVERRIDE1, OVERRIDE2)

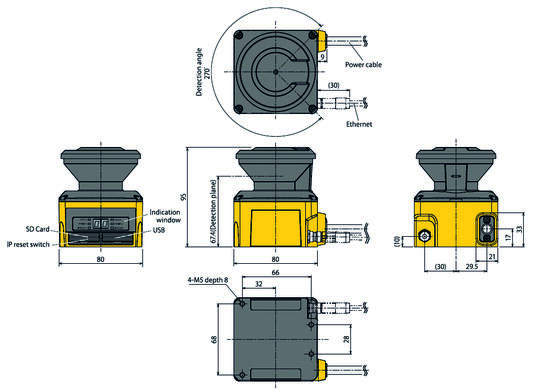

Rysunki techniczne
Powiększ
Wejscie enkodera
Skaner UAM-05LP posiada wejscie dla dwóch, dwukanalowych enkoderów inkrementalnych. Oznacza to, ze w aplikacjach mobilnych mozna automatycznie przelaczac do 32 wzorów stref bezpieczenstwa, w zaleznosci od kierunku jazdy oraz predkosci pojazdu.
Powiększ

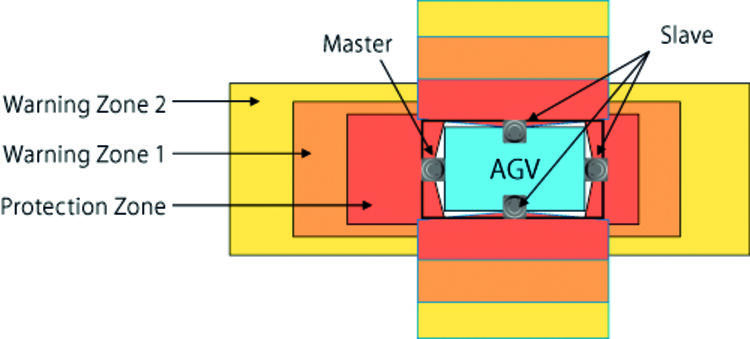

Funkcja Master/Slave
Maksymalnie cztery skanery mozna podlaczyc poprzez interfejs RS-485 do pracy Master / Slave. Jedna jednostka dziala jako Master, który komunikuje sie z maksymalnie trzema skanerami, które pracuja jako Slave.
Powiększ
Transmisja danych
Skaner UAM-05LP posiada wbudowane gniazdo Ethernet, z którego mozna uzyskac strumien danych pomiarowych w protokole w standardzie SCIP2.2.
Powiększ

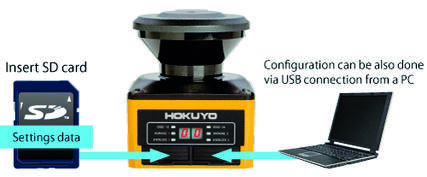

Konfiguracja
Programy moga byc zapisywane na karcie pamieci microSD, dzieki czemu program moze byc ladowany bezposrednio do skanera laserowego lub alternatywnie mozna programowac z komputera.
Opis produktu
Skaner UAM-05LP o wymiarach 80x80x95mm jest obecnie najmniejszym skanerem laserowym bezpieczeństwa. Podczas konfiguracji można wybrać rozdzielczość ochronną ręki, nogi lub ciała: 30, 50 lub 70mm.
W standardowym trybie działania, w skanerze UAM-05LP można zdefiniować do 32 wzorów stref bezpieczeństwa i automatycznego ich przełączania z zewnętrznego sterownika lub enkodera. Oznacza to, że skaner świetnie się nadaje np. do aplikacji mobilnych na ruchomych pojazdach AGV.
Skaner UAM-05LP posiada wbudowaną funkcję trybu Muting oraz Override. Oznacza to, że skaner nadaje się np. do zabezpieczenia wejścia/wyjścia z niebezpiecznego obszaru w aplikacji związanej z automatycznym transportem towarów.
W przypadku pracy do 4 skanerów obok siebie, w celu wyeliminowania ich wzajemnego zakłócania, można podłączyć bezpośrednio do 3 skanerów w trybie Slave do skanera pracującego w trybie Master.
Skaner UAM-05LP posiada wbudowaną, monitorowaną obsługę przycisku Reset, wejście EDM do nadzorowania zewnętrznych styczników. Wyjścia bezpieczne OSSD są zabezpieczone przed zwarciem.
Oznacza to, że skaner laserowy może działać jako "stand alone" i nie wymaga specjalnego sterownika.
Za pomocą skanera UAM-05LP można wytwarzać poziome lub pionowe strefy bezpieczeństwa.
Ustawienia konfiguracyjne skanera dokonuje się za pomocą zwykłego komputera PC pracującego w systemie Windows, podłączonego do skanera poprzez wbudowane, popularne gniazdo microUSB. Oprogramowanie konfiguracyjne jest dostarczane bezpłatnie razem ze skanerem. Można także zapisać daną konfigurację z komputera na kartę microSD, a następnie bezpośrednio wgrać ją do jednego lub więcej skanerów poprzez wbudowane gniazdo microSD.

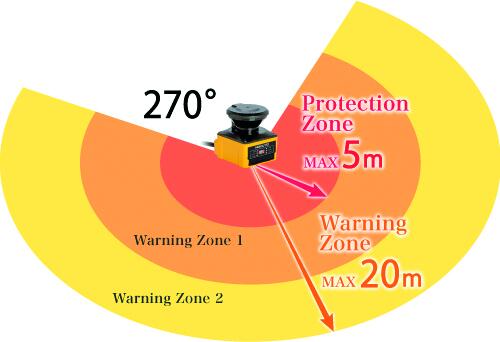

Obszar skanowania

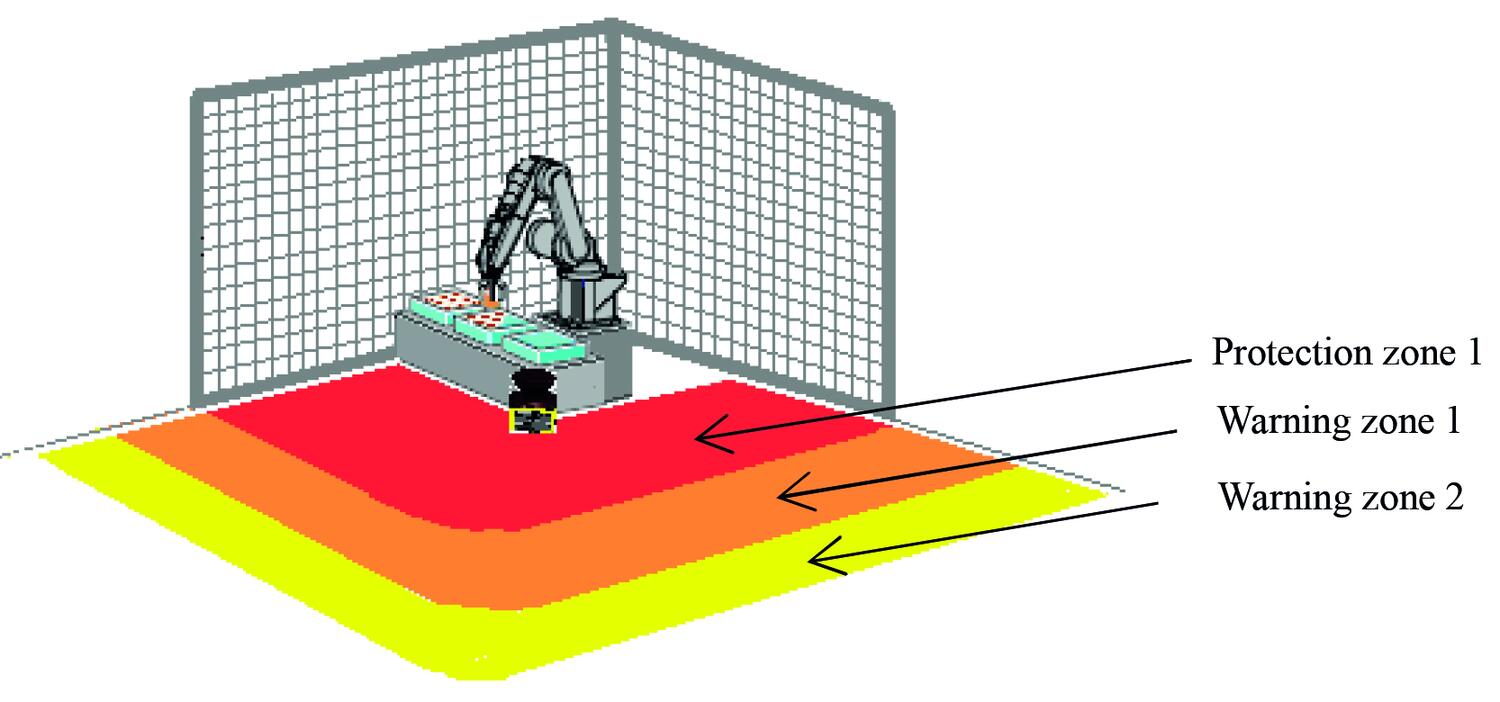

W skanerze można ustawić jedną lub dwie strefy bezpieczęństwa o zasięgu do 5m oraz jedną lub dwie strefy ostrzegawcze o zasięgu do 20m. Maksymalny kąt optyczny skanera wynosi 270°.
Można ustawić dwa tryby pracy:
Tryb 1: jedna strefa bezpieczeństwa (para wyjść sygnałowych OSSD) wraz z dwoma niezależnymi strefami ostrzegawczymi (dwa oddzielne wyjścia sygnałowe).
Tryb 2: dwie niezależne strefy bezpieczeństwa (dwie pary niezależnych wyjść sygnałowych OSSD) bez strefy ostrzegawczej.

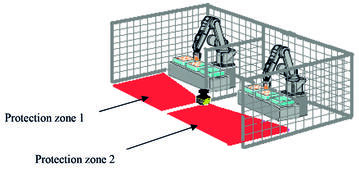

Obszary zastosowań
|
|
|
Wykrywanie ludzi lub przedmiotów wchodzących do niebezpiecznych obszarów. | Aplikacje mobilne. Do 32 wzorów stref bezpieczeństwa, które są automatycznie przełączane z enkodera w zależności od kierunku jazdy oraz prędkości pojazdu. | Wykrywanie rąk. |
Transmisja danych
Skaner UAM-05LP posiada wbudowane gniazdo Ethernet, z którego można uzyskać strumień danych pomiarowych w protokole w standardzie SCIP2.2.
|
|
Konfiguracja
Programy mogą być zapisywane na karcie pamięci microSD, dzięki czemu program może być ładowany bezpośrednio do skanera laserowego lub alternatywnie można programować z komputera.
Funkcja Master/Slave
Maksymalnie cztery skanery można podłączyć poprzez interfejs RS-485 do pracy Master / Slave. Jedna jednostka działa jako Master, który komunikuje się z maksymalnie trzema skanerami, które pracują jako Slave.
Wejście enkodera
Skaner UAM-05LP posiada wejście dla dwóch, dwukanałowych enkoderów inkrementalnych. Oznacza to, że w aplikacjach mobilnych można automatycznie przełączać do 32 wzorów stref bezpieczeństwa, w zależności od kierunku jazdy oraz prędkości pojazdu.
Dane techniczne
Model | UAM-05LP-T301 |
Napięcie zasilania | 24 V DC ±10 % |
Pobór mocy | Standardowo (bez obciążenia) 6 W Max (z obciążeniem) 50 W |
Strefa bezpieczeństwa | Max. 5 m |
Strefa ostrzegawcza | Max. 20 m |
Tolerancja odległości | +100 mm |
Wyjścia bezpieczeństwa | 4xOSSD, max. 500/250 mA |
Strefy ostrzegawcze | 2xOSSD, max. 250 mA |
Sygnał wyjściowy, reset | PNP tranzystor, max. 200 mA |
Wejścia | 5 wejść x 2 kanały 1 wejście dla funkcji (EDM / RESET / MUTING1 / MUTING2 / OVERRIDE) |
Kąt skanowania | 270° |
Rozdzielczość | 30 mm (max. 1,8 m) 50 mm (max. 3,0 m) 70 mm (max. 5,0 m) |
Czas reakcji wyłączenie | 60-510 ms |
Czas reakcji załączenie | 270-510 ms |
Wymiary | 80x80x95 mm |
Waga | 0,8 kg |
Stopień ochrony | IP65 |
Materiał | Obudowa: aluminium Okno skanera: poliwęglan |
Podłączenie | 22-żyłowy kabel 3m z ekranem Gniazdo MicroUSB Gniazdo MicroSD Gniazdo Ethernet |
Temperatura pracy | -10 do +55 °C |
Interfejsy | USB2.0 (Micro USB typ B) RS-485 Ethernet 100BASE-TX |
Optyka | Laser klasy 1, 905 nm |
Typ | 3 zgodnie z EN 61496-1/3 |
PL | d zgodnie z EN ISO 13849-1 |
SIL | 2 zgodnie z EN IEC 61508 |
PFHd | 7,8x10-8: kiedy funkcja Master/Slave jest nieużywana 1,6x10-7: kiedy funkcja Master/Slave jest używana |
Zgodność z
| MD, EMC, LVD
|
Atesty |
|
Wymiary
Podłączenie
Przykłady podłączeń
Podstawowe podłączenie
|
|
Podłączenie z funkcją Mutingu, EDM i z funkcją obejścia |
|
Podłączenie enkodera |
|
Wyjścia OSSD
|
|
Inne wyjścia: | |
Wejścia: |
|
Wskaźniki statusu
Nr katalogowy
Nr katalogowy | Opis |
UAM-05LP-T301 | UAM Skaner laserowy z 3 m kablem |
UAM-05LP-T301C | UAM Skaner laserowy z kablem 0,3m wyposażonym w złącze |
Kable ( dotyczy tylko skanera UAM-05LP-T301C)
Nr katalogowy | Opis |
UAM-5C05C | Przedłużacz 5m |
UAM-5C10C | Przedłużacz 10 m |
UAM-5C20C | Przedłużacz 20 m |
Akcesoria
UAM-BK03 | Uchwyt standardowy |
|
UAM-BK04 | Tylny uchwyt montażowy |
|
UAM-BK05 | Uchwyt do ochrony okna skanera laserowego |
|
UAM-MUSB | Kabel do programowania |
|
UAM-ENET | Kabel Ethernet 3 m |
|
UAM-W002 | Wymienne okno skanera |
|
Download
Instrukcje
| ||
Opis | Format pliku |
|
Instrukcja użytkownika | ||
Karta katalogowa | ||
Rysunki CAD
| ||
Produkt | Format pliku |
|
UAM-05LP-T301 | Step | |
UAM-05LP-T301 | IGS | |
UAM-BK03 | IGS | |
