ALLEN-BRADLEY

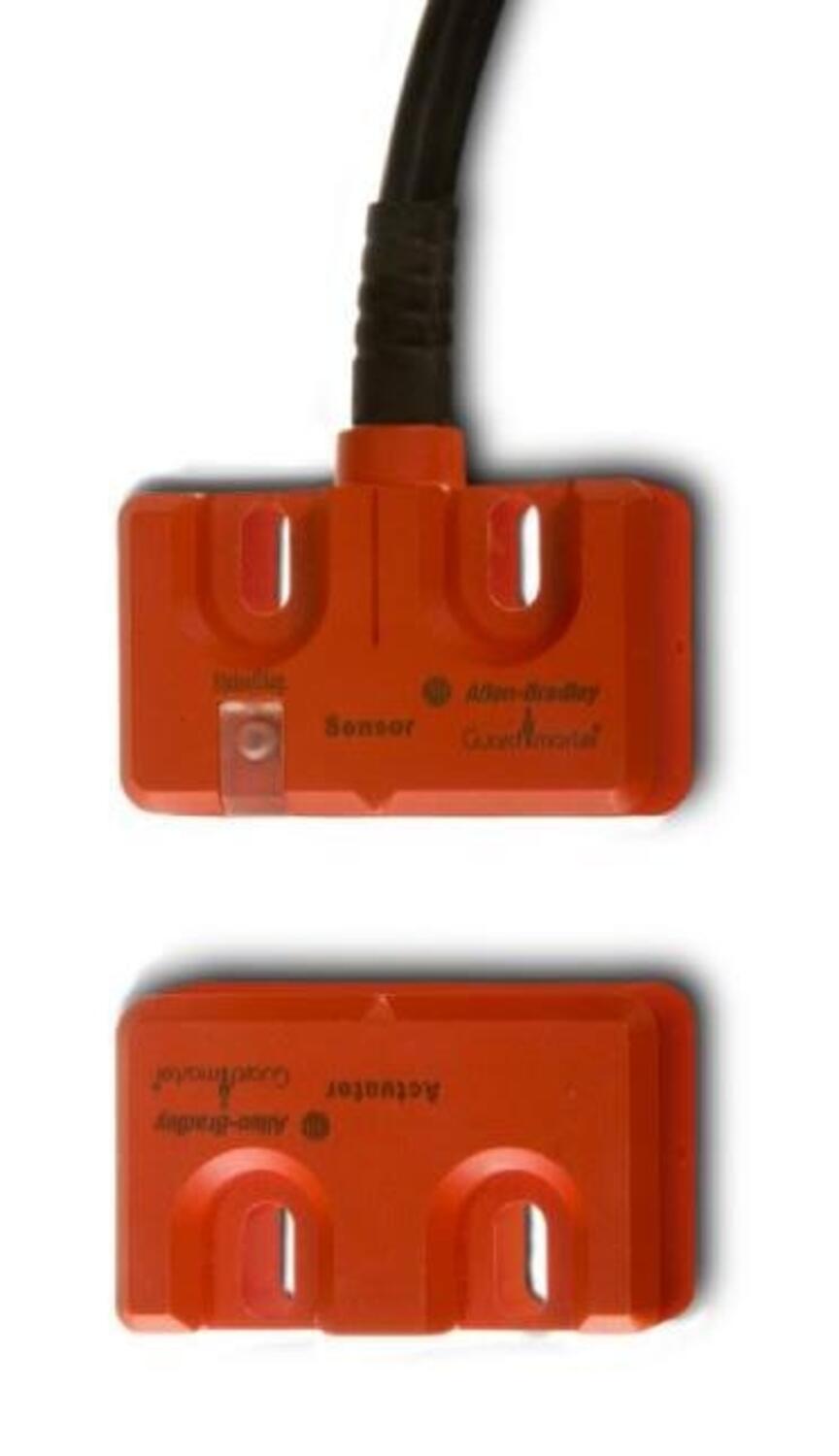

Wyłącznik magnetyczny MC2
Zwiększenie prędkości i stopnia złożoności aplikacji sprawia, ze prosty wyłącznik magnetyczny może być niewystarczający przy wysokim ryzyku, dlatego nowa konstrukcja ma kilka czułych magnetycznie elementów, które muszą być wyzwalane w odpowiedniej kolejności. Czujnik MC2 Allen-Bradley o bardzo małych wymiarach z otworami do mocowania jest bardzo uniwersalny i prosty w montażu. W aplikacjach o wysokim ryzyku kontroler współpracuje z pojedynczym czujnikiem w celu zapewnienia wysokiej nienaruszalności systemu. Dla innych zastosowań można łączyć szeregowo wiele czujników ( w tym łączników elektromechanicznych).
Wskazywanie statusu | |||
| Zgaszony |
| Brak napięcia/przeciążony |
| Zielony | Światło ciągłe | Drzwi zamknięte |
Światło migające | Drzwi zamknięte/brak napięcia na żółtym lub czerwonym | ||
| Czerwony |
| Drzwi otwarte |
Podłączenie
Pin | Kolor | Funkcja | |
1 | Biały | PNP sygnałowe | |
2 | Brązowy | +24V DC | |
3 | Zielony | - | |
4 | Żółty | Safety B | |
5 | Szary | Safety A | |
6 | Różowy | Safety B | |
7 | Niebieski | 0V | |
8 | Czerwony | Safety A |
- Duża tolerancja niewspółosiowości
- Wskaźnik LED
- Dostępny również ze złączem M12
- Do podłączenia z przekaźnikiem np. GSR lub MSR127
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| B10d | 2 x 10^6 |
|---|---|
| Dopuszczenia | CE, cULus, TÜV |
| Funkcja styków | 2 NC półprzewodnikowe +1 PNP |
| Maks. napięcie zestyku, wyjścia bezpieczne | 24 V DC |
| Maks. prąd zestyku, wyścia bezpieczne | 50 mA |
| Maks. prąd zestyku, wyścia sygnałowe | 200 mA |
| Materiał | Ultradur |
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -10 °C |
| Montaż | 4 x M4 |
| MTTFd | 385 year |
| Napięcie zasilania | 24 V |
|---|---|
| Normy | EN954-1, EN ISO 13849-1, EN60204-1, EN60947-5-1, EN1088, ISO12100 |
| Podłączenie kabla | Kabel 3 m |
| Stopień ochrony IP | IP69K |
| Strefa działania: wyłączenie | 25 mm |
| Strefa działania: załączenie | 10 mm |
| Tolerancja napięcia | +10% / -15% |
| Trwałość | >10^6 |
| Zgodność z | EMC, LVD, MD |
Wymiary i połączenia
Opis produktu
Zwiększenie prędkości i stopnia złożoności aplikacji sprawia, ze prosty wyłącznik magnetyczny może być niewystarczający przy wysokim ryzyku, dlatego nowa konstrukcja ma kilka czułych magnetycznie elementów, które muszą być wyzwalane w odpowiedniej kolejności. Czujnik MC2 Allen-Bradley o bardzo małych wymiarach z otworami do mocowania jest bardzo uniwersalny i prosty w montażu. W aplikacjach o wysokim ryzyku kontroler współpracuje z pojedynczym czujnikiem w celu zapewnienia wysokiej nienaruszalności systemu. Dla innych zastosowań można łączyć szeregowo wiele czujników ( w tym łączników elektromechanicznych).
Wskazywanie statusu | |||
| Zgaszony |
| Brak napięcia/przeciążony |
| Zielony | Światło ciągłe | Drzwi zamknięte |
Światło migające | Drzwi zamknięte/brak napięcia na żółtym lub czerwonym | ||
| Czerwony |
| Drzwi otwarte |
Podłączenie
Pin | Kolor | Funkcja | |
1 | Biały | PNP sygnałowe | |
2 | Brązowy | +24V DC | |
3 | Zielony | - | |
4 | Żółty | Safety B | |
5 | Szary | Safety A | |
6 | Różowy | Safety B | |
7 | Niebieski | 0V | |
8 | Czerwony | Safety A |
