AIGNEP

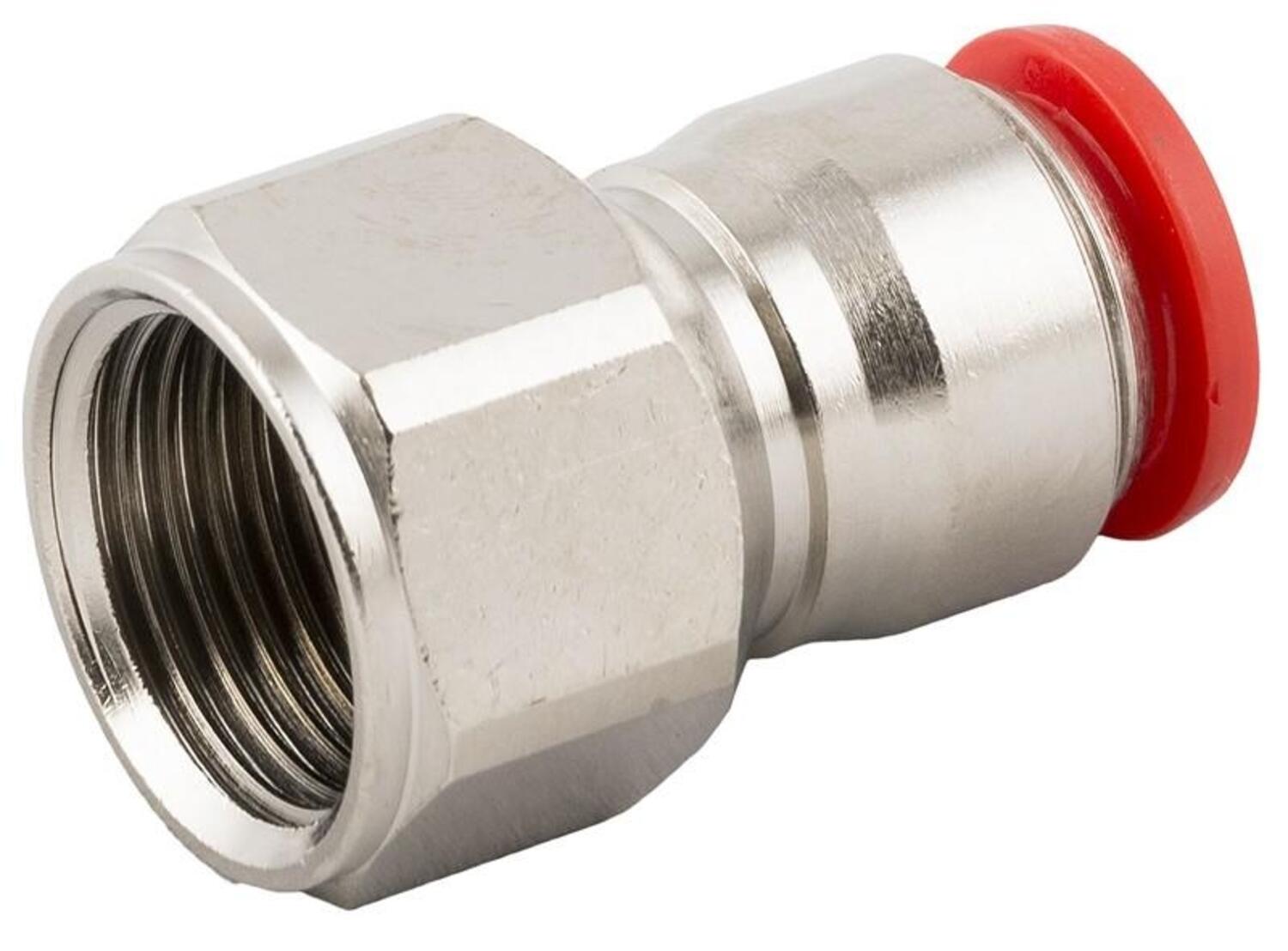

Złączka prosta, gwint wewnętrzny

Seria 50 000

Seria 50 000 obejmuje złączki wtykowe, umożliwiające szybkie połączenie oraz odłączenie złączki i węża. Seria może wytrzymać duży przepływ i próżnię. Aby zapewnić jego szerokie zastosowanie, złączki są dostępne z trzema różnymi gwintami i nie zawierają silikonu.

Pokaż więcej
  • Korpus z niklowanego mosiądzu
  • Czerwony lub czarny wtyk z tworzywa sztucznego
  • Uszczelnienie nitrylowe
  • Zakres ciśnienia do 20 bar
  • Zakres temperatury -20 do +80°C

Wybrany wariant produktu

Aignep2015.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Kształt korpusu I
Materiał korpusu Mosiądz niklowany
Materiał wtyku Acetal plastikowy czerwony
Max. temperatura pracy 80 °C
Max. zakresu ciśnienia 20 bar
Min. temperatura pracy -20 °C
Min. zakresu ciśnienia -0,99 bar
Podłączenie M5
Rodzaj gwintu Metryczny
Wielkość opakowania 10 szt
Zewnętrzna średnica przewodu 3 mm

Do pobrania

Wymiary i połączenia

Opis produktu

Seria 50 000 obejmuje złączki wtykowe, umożliwiające szybkie połączenie oraz odłączenie złączki i węża. Seria może wytrzymać duży przepływ i próżnię. Aby zapewnić jego szerokie zastosowanie, złączki są dostępne z trzema różnymi gwintami i nie zawierają silikonu.

Akcesoria

Dodaj produkt jako nową pozycję w koszyku

Ten produkt już jest w koszyku. Wybierz czy chcesz zwiększyć ilość produktu, czy dodać jako kolejną pozycję w koszyku

Warianty produktu Materiał o-ringu Materiał wtyku Podłączenie Rodzaj gwintu Zewnętrzna średnica przewodu Cena
Direct connections, inner tap
Złączka Prosta 3 mm M5
Nr produktu:
50030 3-M5 Skopiowano
Acetal plastikowy czerwony
M5
Metryczny
3 mm
Direct connections, inner tap
Złączka Prosta 4 mm M5
Nr produktu:
50030 4-M5 Skopiowano
Acetal plastikowy czerwony
M5
Metryczny
4 mm
Złączka Prosta 4 mm M5
Nr produktu:

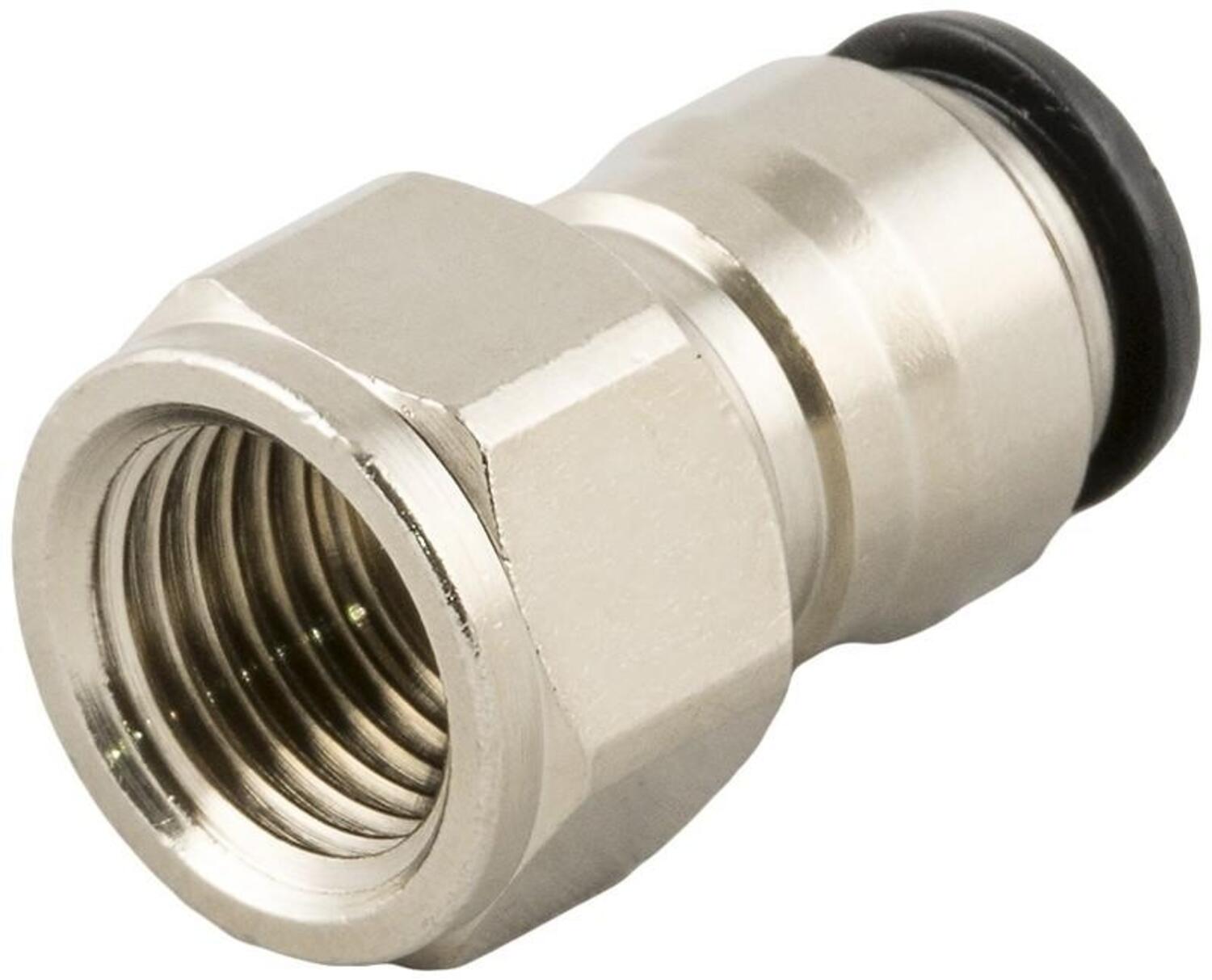

50030N 4-M5 Skopiowano
NBR
Acetal plastikowy czarny
M5
Cylindryczny
4 mm
Direct connections, inner tap
Złączka Prosta 4 mm G1/8
Nr produktu:
50030 4-1/8 Skopiowano
Acetal plastikowy czerwony
G1/8
Cylindryczny
4 mm
Złączka Prosta 4 mm G1/8
Nr produktu:
50030N 4-1/8 Skopiowano
NBR
Acetal plastikowy czarny
G1/8
Cylindryczny
4 mm
Direct connections, inner tap
Złączka Prosta 4 mm G1/4
Nr produktu:
50030 4-1/4 Skopiowano
Acetal plastikowy czerwony
G1/4
Cylindryczny
4 mm
Złączka Prosta 4 mm G1/4
Nr produktu:
50030N 4-1/4 Skopiowano
Acetal plastikowy czarny
G1/4
Cylindryczny
4 mm
Złączka Prosta 5 mm G1/8
Nr produktu:
50030N 5-1/8 Skopiowano
NBR
Acetal plastikowy czarny
G1/8
Cylindryczny
5 mm
Direct connections, inner tap
Złączka Prosta 6 mm G1/8
Nr produktu:
50030 6-1/8 Skopiowano
Acetal plastikowy czerwony
G1/8
Cylindryczny
6 mm
Złączka Prosta 6 mm G1/8
Nr produktu:
50030N 6-1/8 Skopiowano
Acetal plastikowy czarny
G1/8
Cylindryczny
6 mm
Direct connections, inner tap
Złączka Prosta 6 mm G1/4
Nr produktu:
50030 6-1/4 Skopiowano
Acetal plastikowy czerwony
G1/4
Cylindryczny
6 mm
Złączka Prosta 6 mm G1/4
Nr produktu:
50030N 6-1/4 Skopiowano
Acetal plastikowy czarny
G1/4
Cylindryczny
6 mm
Direct connections, inner tap
Złączka Prosta 8 mm G1/8
Nr produktu:
50030 8-1/8 Skopiowano
Acetal plastikowy czerwony
G1/8
Cylindryczny
8 mm
Złączka Prosta 8 mm G1/8
Nr produktu:
50030N 8-1/8 Skopiowano
Acetal plastikowy czarny
G1/8
Cylindryczny
8 mm
Direct connections, inner tap
Złączka Prosta 8 mm G1/4
Nr produktu:
50030 8-1/4 Skopiowano
Acetal plastikowy czerwony
G1/4
Cylindryczny
8 mm
Złączka Prosta 8 mm G1/4
Nr produktu:
50030N 8-1/4 Skopiowano
Acetal plastikowy czarny
G1/4
Cylindryczny
8 mm
Direct connections, inner tap
Złączka Prosta 8 mm G3/8
Nr produktu:
50030 8-3/8 Skopiowano
Acetal plastikowy czerwony
G3/8"
Cylindryczny
8 mm
Złączka Prosta 8 mm G3/8
Nr produktu:
50030N 8-3/8 Skopiowano
Acetal plastikowy czarny
G3/8"
Cylindryczny
8 mm
Direct connections, inner tap
Złączka Prosta 10 mm G1/4
Nr produktu:
50030 10-1/4 Skopiowano
Acetal plastikowy czerwony
G1/4
Cylindryczny
10 mm
Złączka Prosta 10 mm G1/4
Nr produktu:
50030N 10-1/4 Skopiowano
Acetal plastikowy czarny
G1/4
Cylindryczny
10 mm
Direct connections, inner tap
Złączka Prosta 10 mm G3/8
Nr produktu:
50030 10-3/8 Skopiowano
Acetal plastikowy czerwony
G3/8"
Cylindryczny
10 mm
Złączka Prosta 10 mm G3/8
Nr produktu:
50030N 10-3/8 Skopiowano
Acetal plastikowy czarny
G3/8"
Cylindryczny
10 mm
Złączka Prosta 10 mm G1/2
Nr produktu:
50030N 10-1/2 Skopiowano
Acetal plastikowy czarny
G1/2"
Cylindryczny
10 mm
Direct connections, inner tap
Złączka Prosta 12 mm G3/8
Nr produktu:
50030 12-3/8 Skopiowano
Acetal plastikowy czerwony
G3/8"
Cylindryczny
12 mm
Złączka Prosta 12 mm G3/8
Nr produktu:
50030N 12-3/8 Skopiowano
Acetal plastikowy czarny
G3/8"
Cylindryczny
12 mm
Direct connections, inner tap
Złączka Prosta 12 mm G1/2
Nr produktu:
50030 12-1/2 Skopiowano
Acetal plastikowy czerwony
G1/2"
Cylindryczny
12 mm
Złączka Prosta 12 mm G1/2
Nr produktu:
50030N 12-1/2 Skopiowano
Acetal plastikowy czarny
G1/2"
Cylindryczny
12 mm
