CROUZET CONTROL
Kontrola prądu AC i DC - HIL, HIH

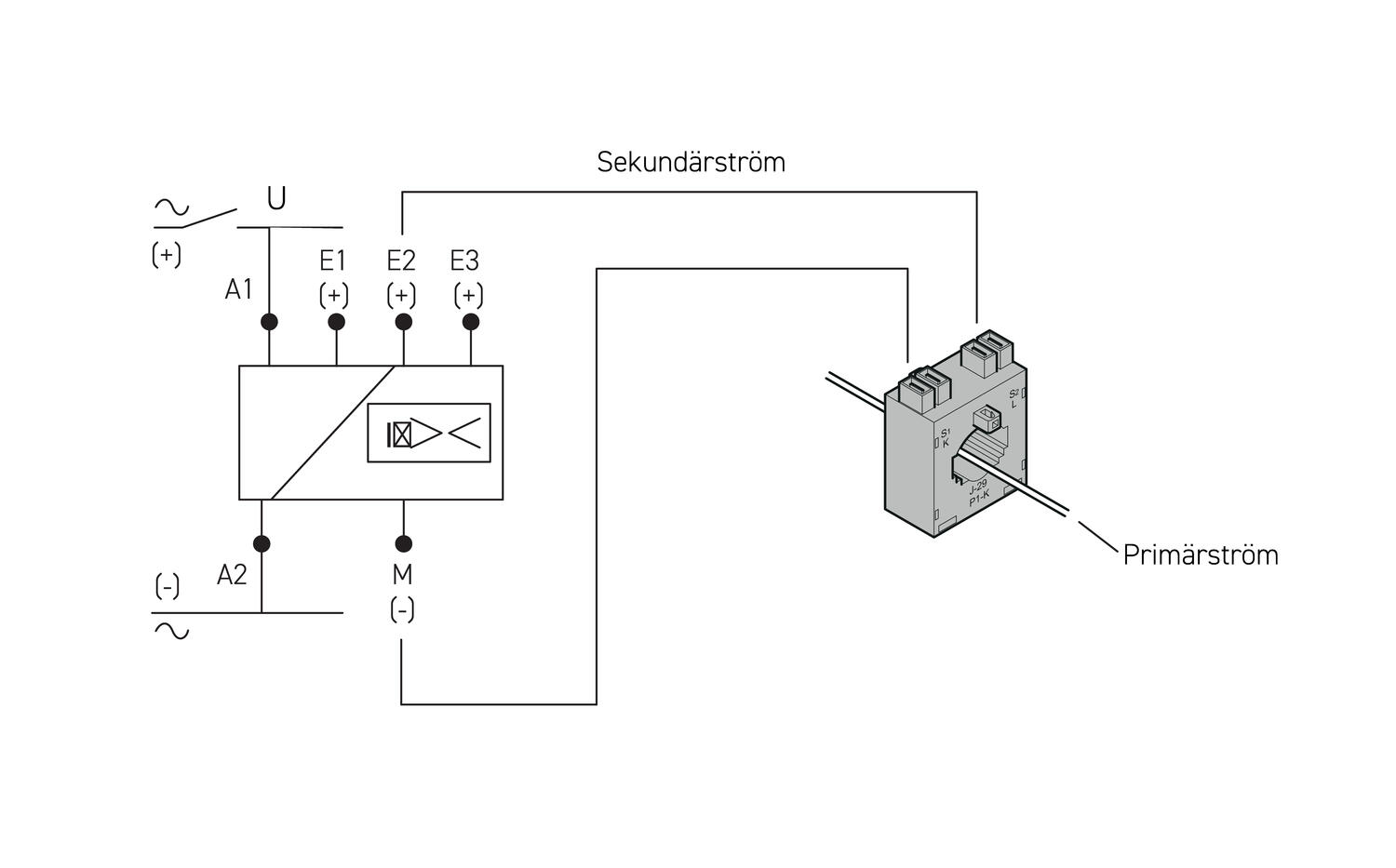

Uniwersalne zasilanie 24-240VAC/DC. Przy zasilaniu DC polaryzacja obojętna. Tryb pracy nadprądowej lub podprądowaj. Automatyczne rozpoznawanie prądu AC/DC. Dla prądów powyżej 10A można stosować przekładniki. Gdy prąd przekroczy ustalony poziom minimalny / maksymalny i utrzyma na tym poziomie dłużej niż wynosi ustawiony czas opóźnienia (0,1 do 3s) przekaźnik wyjściowy rozewrze się, a dioda LED R ((((extinguished))))). Przed przekroczeniem czasu opóźnienia dioda ta będzie migać. W trybie „bez pamięci” po powrocie prądu do ustalonej granicy minus histereza przekaźnik wyjściowy załączy się powtórnie. W trybie „z pamięcią” przekaźnik pozostanie otwarty. Kasowanie następuje przez odłączenie zasilania. Nastawa zakresu pomiaru i trybu pracy jest „zatwierdzana” w momencie załączania przekaźnika. Jeśli nastawy są błędne przekaźnik pozostaje w pozycji spoczynkowej a dioda LED miga sygnalizując złe nastawy. Zmiana nastawy przełącznika zakresów podczas normalnej pracy spowoduje jedynie miganie diody LED lecz nie będzie miała wpływu na pracę przekaźnika. Przełączenie przełącznika zakresu w pozycję wyjściową (z momentu zasilenia przekaźnika) spowoduje powrót diody do pracy ciągłej.Gdy zasilimy (załączymy) przekaźnik kontrolny podczas występowania stanu awaryjnego przekaźnik wyjściowy pozostanie otwarty.
Z pamięcią | Bez pamięci |
1: Wartość graniczna | 1: Wartość graniczna |
2: Histereza | 2: Histereza |
3: Funkcja nadprądowa przekaźnika | 3: Funkcja nadprądowa przekaźnika |
4: Funkcja podprądowa przekaźnika | 4: Funkcja podprądowa przekaźnika |
5: Zasilanie | 5: Zasilanie |
6: Kontrolowany prąd | 6: Kontrolowany prąd |
7: Czas opóźnienia przy uruchomieniu (Ti) | 7: Czas opóźnienia przy uruchomieniu (Ti) |
8: Czas opóźnienia zadziałania (Tt) | 8: Czas opóźnienia zadziałania (Tt) |
- Automatyczne rozpoznawanie prądu AC/DC
- Zakres pomiaru od 0,2 mA do 10 A
- Kontrola wart. maks. lub min. pradu
- Tryb pracy „ z pamięcią” lub bez
- Szerokość 35 mm
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna

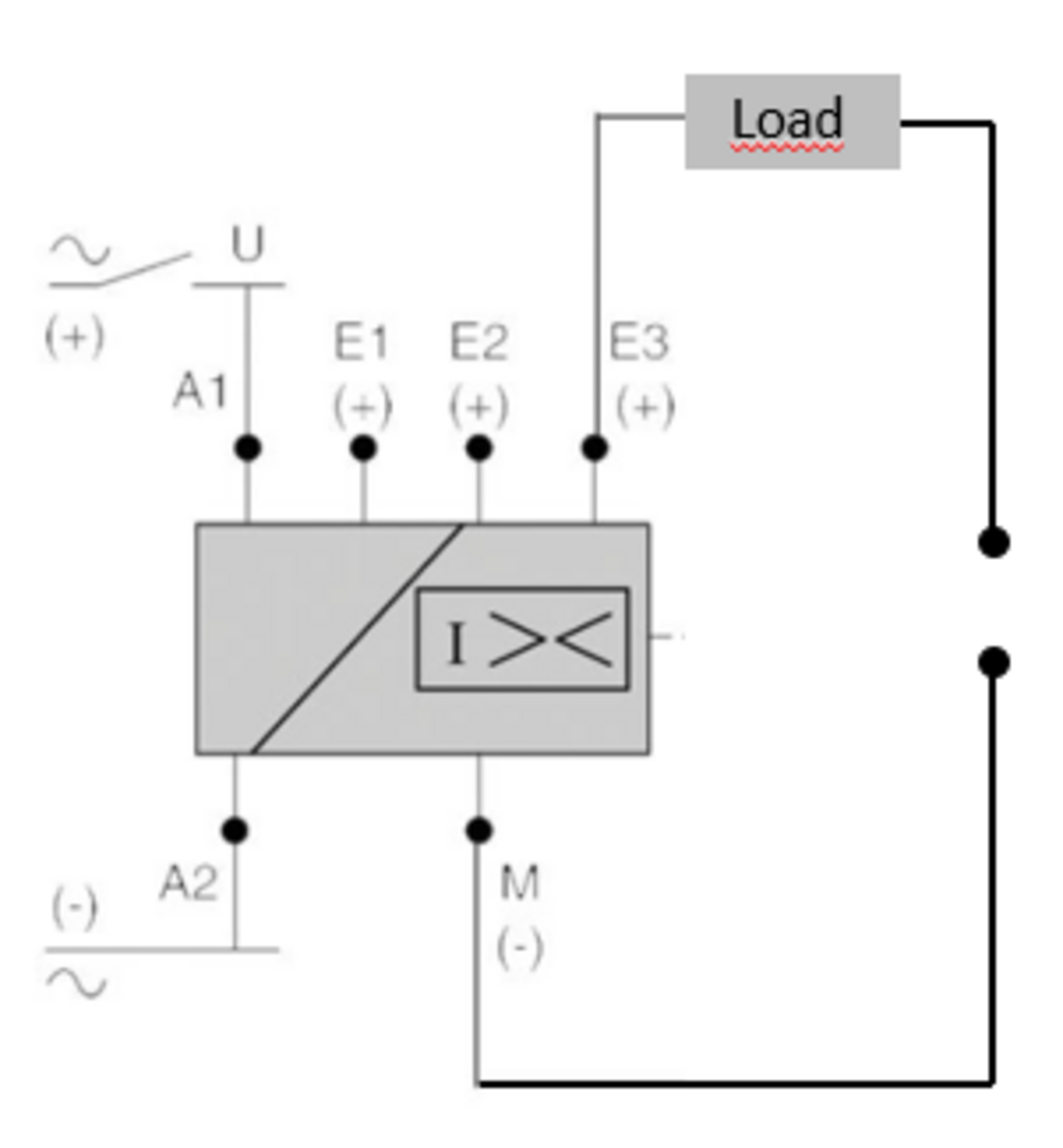

| Zakres pomiaru E1-M | 0,1-1A |
|---|---|
| Zakres pomiaru E2-M | 0,5-5A |
| Zakres pomiaru E3-M | 1-10A |
| E1-M max. prąd <1s przy 25°C | 17 A |
| E2-M max. prąd <1s przy 25°C | 20 A |
| E3-M max. prąd <1s przy 25°C | 50 A |
| E1-M max. prąd ciągły przy 25°C | 2 A |
| E2-M max. prąd ciągły przy 25°C | 11 A |
| E3-M max. prąd ciągły przy 25°C | 11 A |
| Dolna granica nastawy | 10 % |
| Górna granica nastaw | 100 % |
| Opóźnienie przy starcie | 1-20s |
| Opóźnienie po przekr. nastawy | 0,1-3s |
| Wyjście | Przekaźnik 2-polowy C/O |
|---|---|
| Obciążalność wyjścia | 5A, 250V AC/DC |
| Napięcie zasilania | 24-240V ac/dc |
| Stopień ochrony: zaciski | IP20 |
| Stopień ochrony: obudowa | IP30 |
| Min. temperatura pracy | -20 °C |
| Max. temperatura pracy | 50 °C |
| Min. temperatura składowania | -30 °C |
| Max. temperatura składowania | 70 °C |
| Masa | 130 g |
| Dopuszczenia | CE, CSA, RoHS, UL |
| Montaż | szyna DIN |
Do pobrania
Opis produktu
Uniwersalne zasilanie 24-240VAC/DC. Przy zasilaniu DC polaryzacja obojętna. Tryb pracy nadprądowej lub podprądowaj. Automatyczne rozpoznawanie prądu AC/DC. Dla prądów powyżej 10A można stosować przekładniki. Gdy prąd przekroczy ustalony poziom minimalny / maksymalny i utrzyma na tym poziomie dłużej niż wynosi ustawiony czas opóźnienia (0,1 do 3s) przekaźnik wyjściowy rozewrze się, a dioda LED R ((((extinguished))))). Przed przekroczeniem czasu opóźnienia dioda ta będzie migać. W trybie „bez pamięci” po powrocie prądu do ustalonej granicy minus histereza przekaźnik wyjściowy załączy się powtórnie. W trybie „z pamięcią” przekaźnik pozostanie otwarty. Kasowanie następuje przez odłączenie zasilania. Nastawa zakresu pomiaru i trybu pracy jest „zatwierdzana” w momencie załączania przekaźnika. Jeśli nastawy są błędne przekaźnik pozostaje w pozycji spoczynkowej a dioda LED miga sygnalizując złe nastawy. Zmiana nastawy przełącznika zakresów podczas normalnej pracy spowoduje jedynie miganie diody LED lecz nie będzie miała wpływu na pracę przekaźnika. Przełączenie przełącznika zakresu w pozycję wyjściową (z momentu zasilenia przekaźnika) spowoduje powrót diody do pracy ciągłej.Gdy zasilimy (załączymy) przekaźnik kontrolny podczas występowania stanu awaryjnego przekaźnik wyjściowy pozostanie otwarty.
Z pamięcią | Bez pamięci |
1: Wartość graniczna | 1: Wartość graniczna |
2: Histereza | 2: Histereza |
3: Funkcja nadprądowa przekaźnika | 3: Funkcja nadprądowa przekaźnika |
4: Funkcja podprądowa przekaźnika | 4: Funkcja podprądowa przekaźnika |
5: Zasilanie | 5: Zasilanie |
6: Kontrolowany prąd | 6: Kontrolowany prąd |
7: Czas opóźnienia przy uruchomieniu (Ti) | 7: Czas opóźnienia przy uruchomieniu (Ti) |
8: Czas opóźnienia zadziałania (Tt) | 8: Czas opóźnienia zadziałania (Tt) |
