PULS

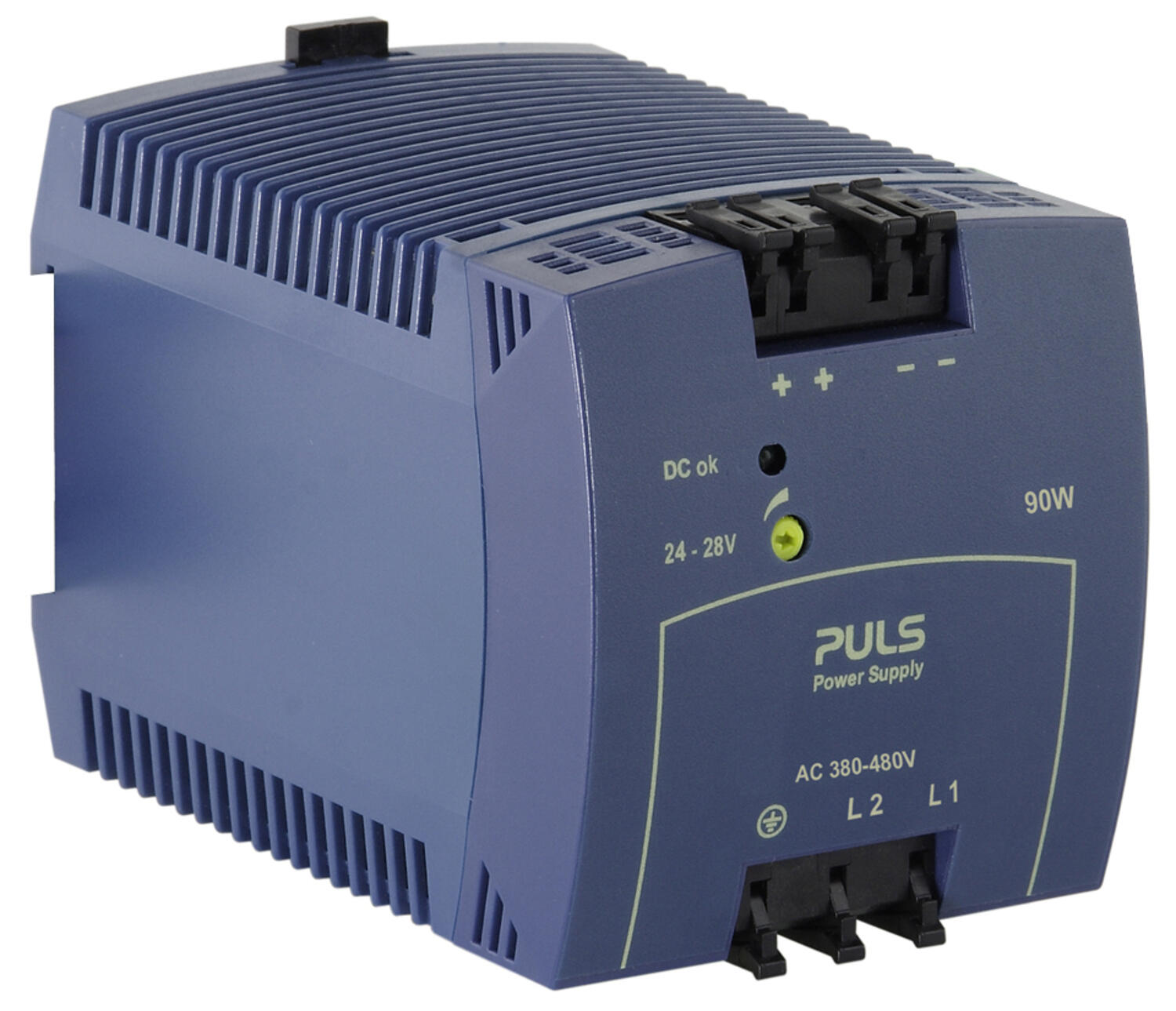

24V DC 2-fazowy, ML90
Zasilacz MINILINE
Zasilacze 2-fazowe przeznaczone są do aplikacji, w których nie występuje przewód neutralny. Ich podłączenie wymaga mniej przewodów i zabezpieczeń dzięki czemu jest to ekonomiczne rozwiązanie. Sprawność 90% oznacza wysoką żywotność oraz niewielkie wydzielanie ciepła. Kompaktowa obudowa to kolejna oszczędność miejsca w szafie. Dostępna również wersja spełniająca NEC class 2 - do urządzeń przeznaczonych na rynek Ameryki Północnej.
Więcej informacji na początku rozdziału.
Dane techniczne
Wejście |
|
Zasilanie AC | 380-480 V AC ±15 % |
Zasilanie DC | Skontaktuj się z menadżerem produktu OEM Automatic |
Zabezpieczenie wejściowe | 10 A B lub 6 A C |
Częstotliwość | 50-60 Hz ±6 % |
Pobór mocy dla 400 V AC | 3x0.46 A |
Prąd początkowy dla 400 V AC | 36 A |
Czas podtrzymania (dla 400 V & maks. obciążeniu) | 48 ms |
PFC EN61000-3-2 | Tak |
|
|
Wyjście |
|
Napięcie wyjściowe regulowane | 24-28 V DC |
Wpływ zaminy obciążenia | Maks. 240 mV |
Wpływ zmiany nap. zasilania | Maks. 20 mV |
Tętnienia | <50 mVpp |
Prąd nominalny | 4.2 A (100 W) |
Prąd zwarciowy | ok. 7 A |
Sprawność 400/480 V AC | 89.5 %/90 % |
Temperatura pracy** | -10 °C .... +60 °C |
Stopień ochrony | IP20 |
Masa | 360 g |
Łączenie równoległe | Tak |
MTBF SN29500 40 °C | 1,594,000 godzin |
** 70 °C z ograniczaoną mocą |
|
Dopuszczenia | UL 508 Listed, UL60950-1, GL, ABS, |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178, |
Wymiary
Podłaczenie

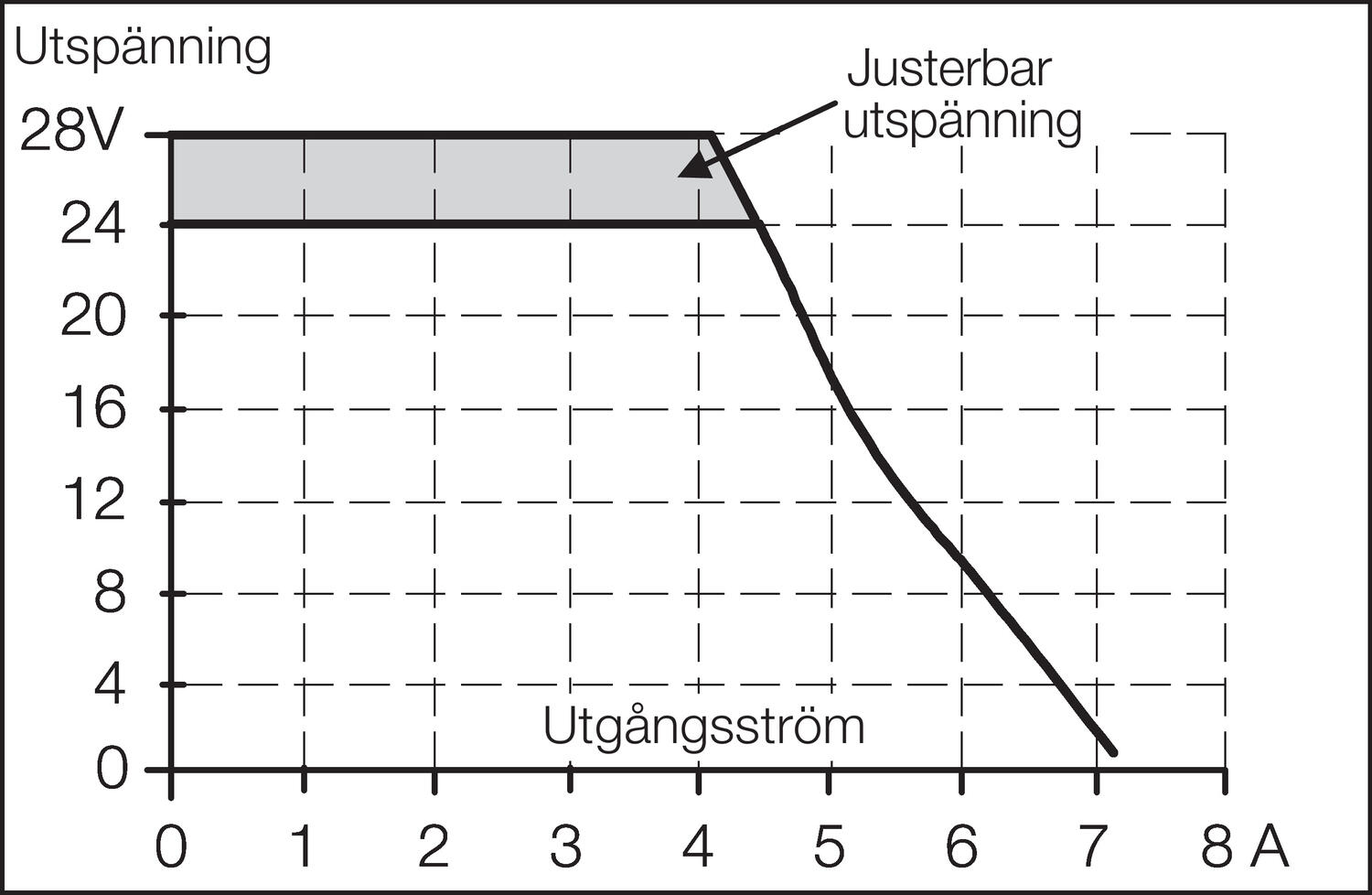

Charakterystyka wyjściowa
|
Dla zapewnienia właściwego chłodzenia należy pozostawić 40mm wolnej przestrzeni nad i 20mm pod zamontowanym zasilaczem oraz 15mm po obu jego stronach.
Nr katalogowy
Nr katalogowy | Opis | Zasilanie | Wyjście |
ML100.200 | Zasilacz 2-fazowy na szynę DIN | 380-480 V AC | 24-28 V DC/4.2 A |
ML90.200 | Zasilacz 2-fazowy na szynę DIN spełniający NEC Class 2 | 380-480 V AC | 24-28 V DC/3.75 A |
- Prąd wyjściowy: 3,75A lub 4,2A
- Sprawność: 89,5%
- Szerokość: 72,5mm
- Sprawność do 90 %
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas podtrzymania przy 400 VAC, pełne obciążenie, typowo | 52 ms |
|---|---|
| Częstotliwość zasilania | 50-60 ±6 % |
| Dopuszczenia | CB, CE, CSA, GL, NEC Class 2, UL |
| Głębokość | 103 mm |
| Liczba faz | 2 |
| Maksymalne napięcie wyjściowe | 28 V DC |
| Masa | 0,36 kg |
| Materiał obudowy | ABS |
| Minimalne napięcie wyjściowe | 24 V DC |
| Moc | 90 W |
| MTBF (IEC 61709) 400 V AC, max. obciążenie +40 °C | 1594000 h |
| Napięcie wyjściowe | 24 V DC |
| Napięcie zasilania AC | 380-480 V |
| Napięcie zasilania AC (max) | 552 V AC |
| Napięcie zasilania AC (min) | 323 V AC |
| Prąd rozruchowy przy 400VAC (typowo) | 36 A |
| Prąd wyjściowy | 3,75 A |
|---|---|
| Redukcja mocy od +60 ° C do +70 ° C | 2 W/°C |
| Rodzaj zacisków | Mocne połączenie sprężynowe |
| Seria | Miniline |
| Sprawność przy 400 VAC, pełne obciążenie, typowo | 89,5 % |
| Stopień ochrony IP | IP20 |
| Szerokość | 72,5 mm |
| Temperatura maksymalna bez redukcji mocy | 60 °C |
| Temperatura minimalna bez redukcji mocy | -10 °C |
| Tętnienia max. | 50 mV pp |
| Type Power Supply | AC-DC |
| Typowy współczynnik mocy przy 400 VAC, przy pełnym obciążeniu | 0,6 |
| Wysokość | 75 mm |
| Zakres napięcia zasilania | Wide-range |
| Zużycie mocy przy 400 VAC | 0,42 A |
Opis produktu
Zasilacze 2-fazowe przeznaczone są do aplikacji, w których nie występuje przewód neutralny. Ich podłączenie wymaga mniej przewodów i zabezpieczeń dzięki czemu jest to ekonomiczne rozwiązanie. Sprawność 90% oznacza wysoką żywotność oraz niewielkie wydzielanie ciepła. Kompaktowa obudowa to kolejna oszczędność miejsca w szafie. Dostępna również wersja spełniająca NEC class 2 - do urządzeń przeznaczonych na rynek Ameryki Północnej.
Więcej informacji na początku rozdziału.
Dane techniczne
Wejście |
|
Zasilanie AC | 380-480 V AC ±15 % |
Zasilanie DC | Skontaktuj się z menadżerem produktu OEM Automatic |
Zabezpieczenie wejściowe | 10 A B lub 6 A C |
Częstotliwość | 50-60 Hz ±6 % |
Pobór mocy dla 400 V AC | 3x0.46 A |
Prąd początkowy dla 400 V AC | 36 A |
Czas podtrzymania (dla 400 V & maks. obciążeniu) | 48 ms |
PFC EN61000-3-2 | Tak |
|
|
Wyjście |
|
Napięcie wyjściowe regulowane | 24-28 V DC |
Wpływ zaminy obciążenia | Maks. 240 mV |
Wpływ zmiany nap. zasilania | Maks. 20 mV |
Tętnienia | <50 mVpp |
Prąd nominalny | 4.2 A (100 W) |
Prąd zwarciowy | ok. 7 A |
Sprawność 400/480 V AC | 89.5 %/90 % |
Temperatura pracy** | -10 °C .... +60 °C |
Stopień ochrony | IP20 |
Masa | 360 g |
Łączenie równoległe | Tak |
MTBF SN29500 40 °C | 1,594,000 godzin |
** 70 °C z ograniczaoną mocą |
|
Dopuszczenia | UL 508 Listed, UL60950-1, GL, ABS, |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zgodność z | EN 61558-2-17, EN61131-2, EN60204-1, EN50178, |
Wymiary
Podłaczenie
Charakterystyka wyjściowa
|
Dla zapewnienia właściwego chłodzenia należy pozostawić 40mm wolnej przestrzeni nad i 20mm pod zamontowanym zasilaczem oraz 15mm po obu jego stronach.
Nr katalogowy
Nr katalogowy | Opis | Zasilanie | Wyjście |
ML100.200 | Zasilacz 2-fazowy na szynę DIN | 380-480 V AC | 24-28 V DC/4.2 A |
ML90.200 | Zasilacz 2-fazowy na szynę DIN spełniający NEC Class 2 | 380-480 V AC | 24-28 V DC/3.75 A |
