INXPECT
Radar bezpieczeństwa
Czujnik radarowy S203A-W, (WL)
Czujniki S203A to trzecia generacja czujników o mniejszym kącie rozwarcia w płaszczyśnie pionowej (12o).
Czujniki idelanie nadają się do aplikacji ze złożonymi scenariuszami, włącznie z zastosowaniami mobilnymi.
Czujniki realizują następujące funkcje:
- Analiza ruchu w polu działania
- Wysyłanie do sterownika sygnałów związanych z wykrytym ruchem oraz raportowanie błędów i wysyłanie informacji diagnostycznych poprzez magistralę CAN bus
- Wykrycie obiektów nieruchomych: ta nowa opcja umożliwia wykrycie obiektów nieruchomych w obszarze, gdzie jest aktywna funkcja bezpieczeństwa związana z przeciwdziałaniem ponownemu uruchomieniu. Dzięki niej zapobiega się ponownemu ruchowi urządzenia mobilnego, kiedy są przeszkody w polu detekcji.
- Może być stosowany w kurzu, parze, dymie

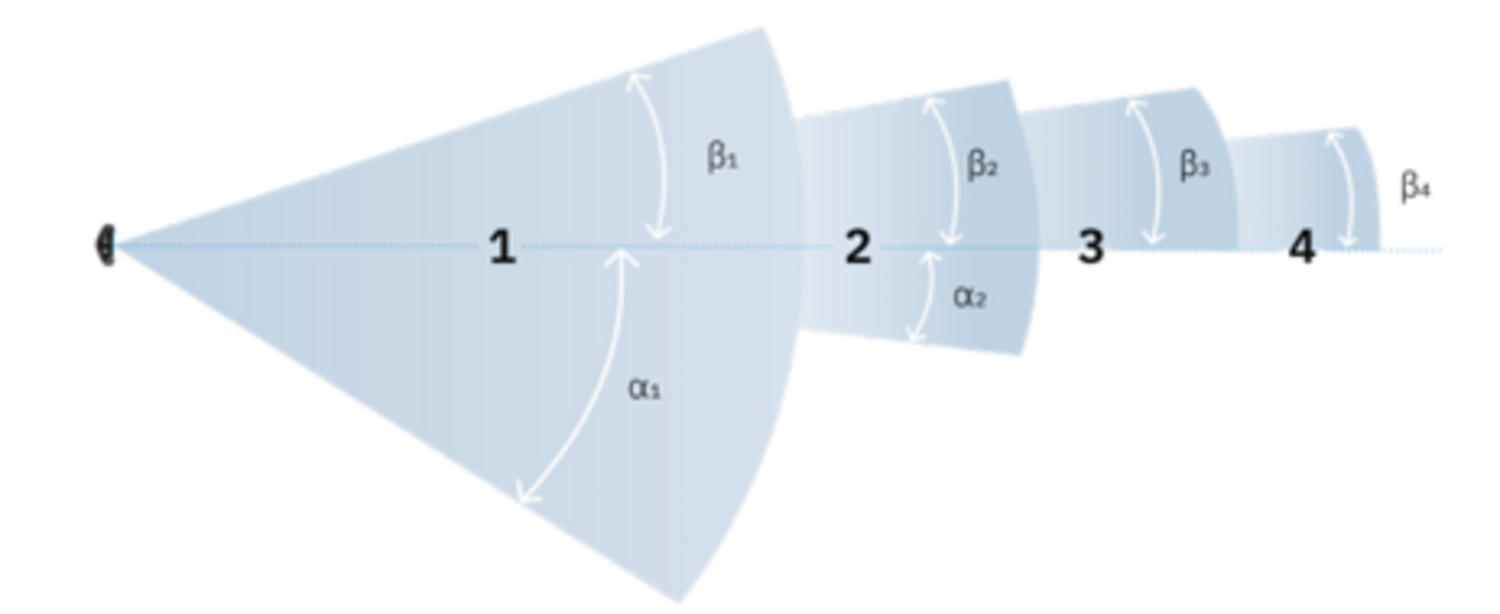

- Regulowane pole detekcji 10-100°
- Strefa bezpieczeństwa 0,5-9m
- Płaszczyzna pionowa: 12°
- SIL2, PLd
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Dane | CAN buss |
|---|---|
| Kąt skanowania | 100 ° |
| Materiał obudowy | Poliamid, Aluminium |
| Metoda detekcji | Millimeter vågor, V-band: 60 GHz |
| PL | d |
| Pobór mocy | 12 W |
| Podłączenie | Złącze 5-pinowe 2 x M12 |
| SIL | 2 |
|---|---|
| Stopień ochrony IP | IP67 |
| Strefa bezpieczeństwa max | 5 m |
| Zakres temperatury stałego użytkowania od | -30 °C |
| Żywotność | 20 år |
Do pobrania
-
Inxpect-Product-Catalogue-v3.7-EN.pdf
-
Manual_1.11_4-5m.pdf
-
Inxpect-SAF-MI-100S-200S_7_00046_multi_v3.1_26000041.pdf
-
Inxpect Brochure Pallet StackerDestacker Solution v1.1 - EN.pdf
-
S203A_2AXES.stp
-
S203A_3AXES.stp
-
S203A_2AXES_iges.iges
-
S203A_3AXES_iges.iges
-
S203A-W_PATTERN_5m_FOV100 v1.iges
-
Inxpect-EPLAN-file-S203A-W_7_00266_en_v2.zip
-
Inxpect-200S-SISTEMA-libs-no-PROFIsafe_7_00092_en_v1.2.zip
-
Inxpect-200S-SISTEMA-libs-PROFIsafe_7_00091_en_v1.2.zip
-
Inxpect-100S_200S-Cable-specifications_7_00064_en_v26.pdf
-
Inxpect-100S_200S-Cable-Validator-tool_7_00066_en_v3.1.zip
-
Inxpect Safety - Windows (installer version)_7_00062_en_2.7.108.exe
Opis produktu
Czujniki S203A to trzecia generacja czujników o mniejszym kącie rozwarcia w płaszczyśnie pionowej (12o).
Czujniki idelanie nadają się do aplikacji ze złożonymi scenariuszami, włącznie z zastosowaniami mobilnymi.
Czujniki realizują następujące funkcje:
- Analiza ruchu w polu działania
- Wysyłanie do sterownika sygnałów związanych z wykrytym ruchem oraz raportowanie błędów i wysyłanie informacji diagnostycznych poprzez magistralę CAN bus
- Wykrycie obiektów nieruchomych: ta nowa opcja umożliwia wykrycie obiektów nieruchomych w obszarze, gdzie jest aktywna funkcja bezpieczeństwa związana z przeciwdziałaniem ponownemu uruchomieniu. Dzięki niej zapobiega się ponownemu ruchowi urządzenia mobilnego, kiedy są przeszkody w polu detekcji.
