SIBONI

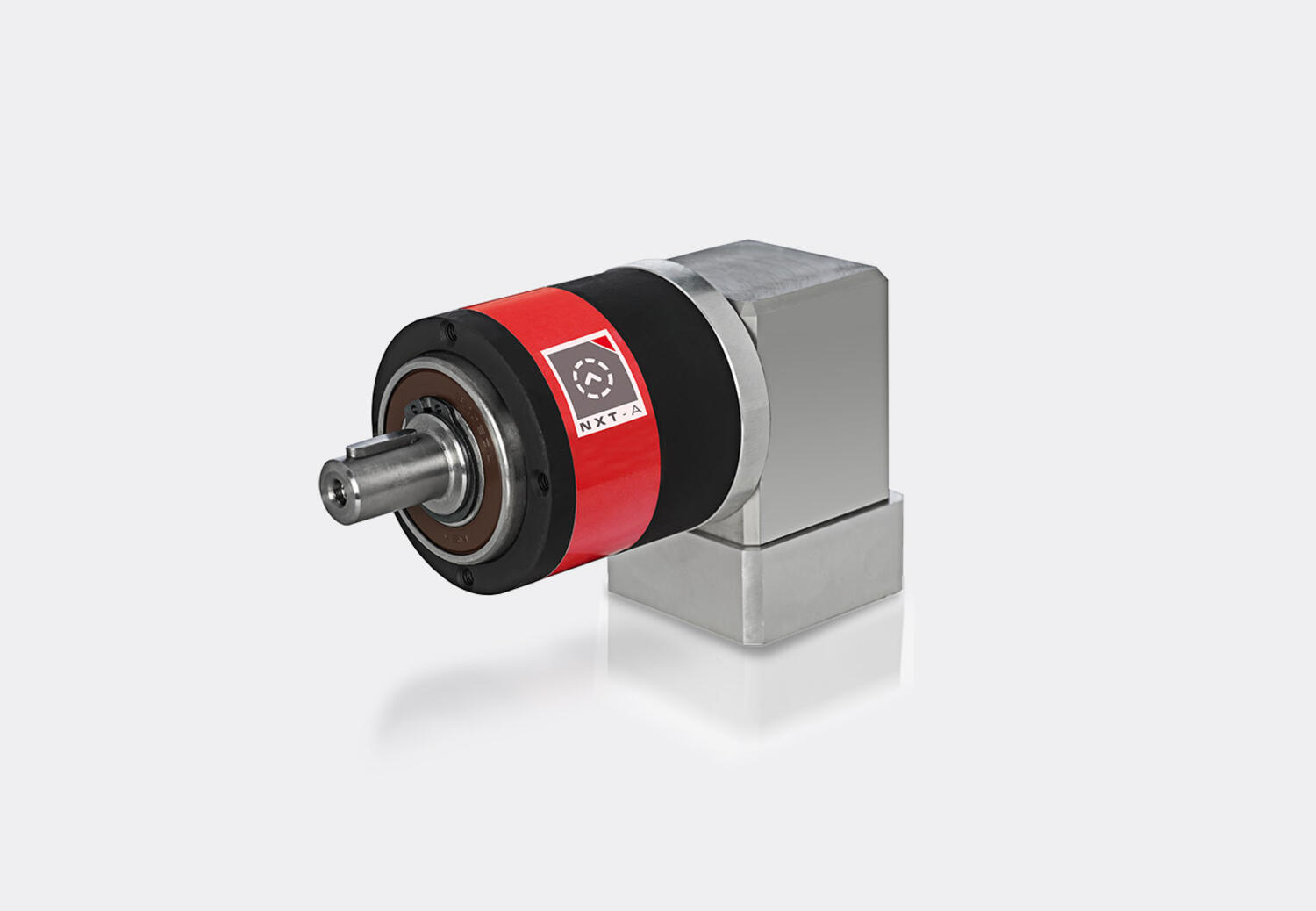

Seria NXT-A-120
Przekładnia planetarna kątowa, fi 120 mm
Seria przekładni planetarnych NXT została opracowana jako uzupełnienie doskonałej serii RE.
Dlaczego?
Wiemy, że każda aplikacja, w której wymagane jest zastosowanie przekładni planetarnej, ma inne wymagania techniczne i że standardowy produkt może tylko częściowo je spełnić lub co najwyżej stanowić pewien kompromis.
Z tego powodu firma SIBONI opracowała nową serię przekładni planetarnych o właściwościach innych niż modele serii RE. Przekładnie serii NXT charakteryzują się większą dynamiką pracy, są cichsze oraz można je łatwo i szybko sprzęgać ze wszystkimi standardowymi sprzęgłami. Są one dostępne w wersjach standardowej oraz precyzyjnej z kontrolowanym i powtarzalnym luzem kątowym.
Wysokie parametry pracy przekładni serii NXT zostały osiągnięte poprzez zastosowanie materiałów najwyższej jakości oraz najnowszych technik i narzędzi projektowania, symulacji, a także instrumentów pomiarowych.
- Moment startowy do 210 Nm
- Moment nominalny do 110 Nm
- Luz kątowy <8 arcmin
- Dostępne przełożenia od 3:1 do 100:1
- Stopień ochrony IP65
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| 1191_Ambient temperature (°C) | od -20 do +40 |
|---|---|
| 1651_Moment of inertia (kg/cm²) | 3.77 |
| Luz kątowy | 8 arcmin |
| Maksymalna prędkość wejściowa | 3400 rpm |
| Maksymalne obciążenie osiowe | 3800 N |
| Maksymalne obciążenie promieniowe | 4500 N |
| Masa | 9,5 kg |
| Moment awaryjnego zatrzymania | 200 |
| Moment startowy | 95 |
| Nominalny moment | 48 |
|---|---|
| Poziom hałasu | 76 dB |
| Prędkość wejściowa | 2000 rpm |
| Przełożenie | 3 |
| Smarowanie | Dożywotne |
| Sprawność | 94 % |
| Stopień ochrony IP | IP65 |
| Sztywność na skręcanie | 14 Nm/arcmin |
Do pobrania
Opis produktu
Seria przekładni planetarnych NXT została opracowana jako uzupełnienie doskonałej serii RE.
Dlaczego?
Wiemy, że każda aplikacja, w której wymagane jest zastosowanie przekładni planetarnej, ma inne wymagania techniczne i że standardowy produkt może tylko częściowo je spełnić lub co najwyżej stanowić pewien kompromis.
Z tego powodu firma SIBONI opracowała nową serię przekładni planetarnych o właściwościach innych niż modele serii RE. Przekładnie serii NXT charakteryzują się większą dynamiką pracy, są cichsze oraz można je łatwo i szybko sprzęgać ze wszystkimi standardowymi sprzęgłami. Są one dostępne w wersjach standardowej oraz precyzyjnej z kontrolowanym i powtarzalnym luzem kątowym.
Wysokie parametry pracy przekładni serii NXT zostały osiągnięte poprzez zastosowanie materiałów najwyższej jakości oraz najnowszych technik i narzędzi projektowania, symulacji, a także instrumentów pomiarowych.
