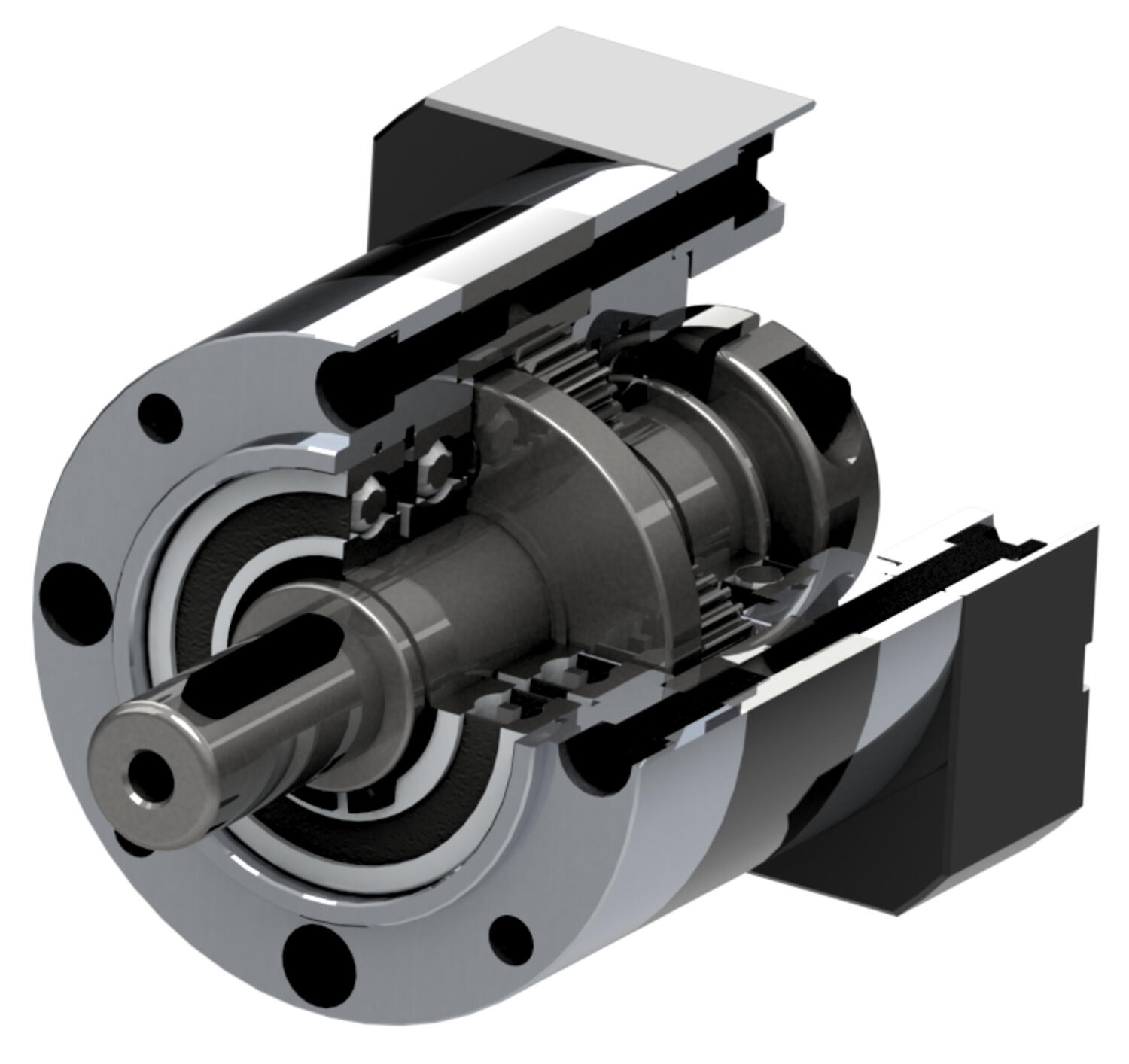

NEWSTART MOTION
Seria PL Rozmiar 80mm
Przekładnia planetarna o zębach prostych
Ekonomiczne przekładnie planetarne NEWSTART zapewniają idealną równowagę między wydajnością a przystępną ceną, dzięki czemu idealnie nadają się do zastosowań, w których ultra wysoka precyzja nie jest podstawowym wymaganiem. Zaprojektowane z myślą o wszechstronności, aby zapewnić niezawodną wydajność w konkurencyjnej cenie. Dzięki kompaktowej konstrukcji i solidnemu wykonaniu, przekładnie te zapewniają trwałość i wydajność w szerokim zakresie zastosowań.
- Obudowa 80mm
- Moment nominalny od 32 do 110 Nm
- Luz kątowy od 8 do 12 arcmin
- Maksymalne obciążenie osiowe do 1200 N, promieniowe do 900 N
- Sprawność dla 1 stopniowe = 97% 2 stopniowe 94%
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| 2773_Max. acceleration torque (Nm) | 1,8 x Nominalny moment |
|---|---|
| 4954_Emergency brake torque (Nm) | 3 x Nominalny moment |
| Maksymalna prędkość wejściowa | 6000 rpm |
| Maksymalne obciążenie promieniowe | 900 N |
| Masa | 2,35 kg |
| Nominalna prędkość wejściowa | 3000 rpm |
| Nominalny moment | 40 |
| Poziom hałasu | 60 dB |
|---|---|
| Przełożenie | 3 |
| Smarowanie | Dożywotnie |
| Sprawność | 97 % |
| Temperatura otoczenia | od -15°C do +90°C |
| Żywotność | 20000 h |
Do pobrania
-
PL80L1-8-P2-S2-14-41-50-70-M4.dwg
-
PL80L1-i-P2-S2-19-40-70-90-M5.dwg
-
PL80L1-i-P2-S2-19-40-70-90-M6.dwg
-
PL80L1-i-P2-S2-19-40-80-100-M6.dwg
-
PL80L1-i-P2-S2-22-58-110-145-M8.dwg
-
PL80L2-i-P1-S2-19-40-70-90-M6.dwg
-
PL80L2-i-P2-S2-14-30-50-70-M4.dwg
-
PL80L2-i-P2-S2-14-30-50-70-M5.dwg
-
PL80L2-i-P2-S2-19-40-70-90-M5.dwg
-
PL80L2-i-P2-S2-19-40-70-90-M6.dwg
-
PL80L2-i-P2-S2-19-40-80-100-M6.dwg
-
PL80L2-i-P2-S2-22-58-110-145-M8.dwg
-
PL80L3-i-P2-S2-14-30-50-70-M4.dwg
-
PL80L3-i-P2-S2-14-30-50-70-M5.dwg
-
PL80L3-i-P2-S2-19-40-70-90-M5.dwg
-
PL80L3-i-P2-S2-19-40-70-90-M6.dwg
-
PL80L3-i-P2-S2-19-40-80-100-M6.dwg
Opis produktu
Ekonomiczne przekładnie planetarne NEWSTART zapewniają idealną równowagę między wydajnością a przystępną ceną, dzięki czemu idealnie nadają się do zastosowań, w których ultra wysoka precyzja nie jest podstawowym wymaganiem. Zaprojektowane z myślą o wszechstronności, aby zapewnić niezawodną wydajność w konkurencyjnej cenie. Dzięki kompaktowej konstrukcji i solidnemu wykonaniu, przekładnie te zapewniają trwałość i wydajność w szerokim zakresie zastosowań.
