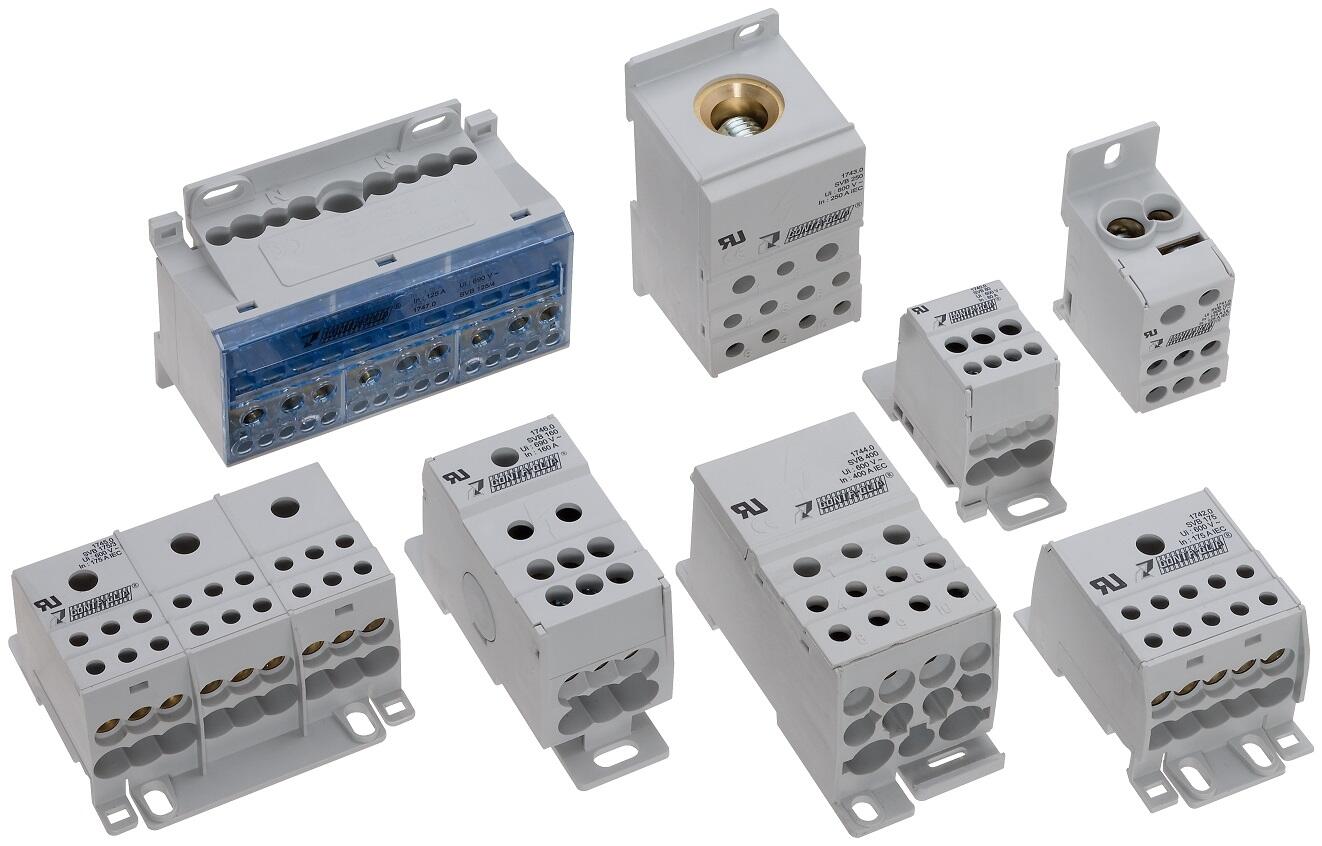

Bloki rozdzielcze SVB

Blok dystrybucyjny  umożliwia dystrybucję potencjału i mocy w kompaktowej przestrzeni, bez

dodatkowych akcesoriow. Można użyć bloku dystrybucyjnego, w celu zapewnienia elektromechanicznego

połączenia przewodu o dużym przekroju i jednego lub więcej przewodow o małych przekrojach.

Może być stosowany w instalacji na obiektach i szafie rozdzielczej oraz w konstrukcjach sterowania maszyn.

Bloki SVB są montowane porzez zatrzaskiwanie ich do szyn TS 35 DIN. Mogą też być podłączone bezpośrednio

do płyty montażowej za pomocą śruby z kołnierzem, znajdującej się z boku obudowy.



Pokaż więcej
  • Dystrybucja mocy i potencjału
  • Klasa ochrony IP20
  • Montaż bezpośredni lub na TS35
  • Materiał obudowy - poliamid 6.6 UL 94-V0

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Długość 66 mm
Dopuszczenia UL, cUL, EAC
Ilość połączeń 7
Input A: wire cross-section rigid, max. 16 mm²
Input A: wire cross-section rigid, min. 2,5 mm²
Input A: wire cross-section stranded, max. 16 mm²
Input A: wire cross-section stranded, min. 2,5 mm²
Input A: wire cross-section with wire-end ferrules, max. 16 mm²
Input A: wire cross-section with wire-end ferrules, min. 2,5 mm²
Kategoria przepięciowa III
Klasa palności UL94-V0
Kod taryfy celnej 85369010
Kolor Jasnoszary
Kraj pochodzenia FR
Liczba wyjść 2
Masa 61,4 g
Materiał izolacji Poliamid 6.6
Max. temperatura pracy 120 °C
Min. temperatura pracy -40 °C
Montaż TS 35/7,5 i montaż bezpośredni
Napięcie znamionowe cUL 600 V
Napięcie znamionowe UL 600 V
Napięcie znamionowe V AC 1000 V AC
Napięcie znamionowe V DC 1500 V DC
Number of inputs A 1
Number of outputs B 4
Output A: diameter 7 mm
Output A: rated cross-section 16 mm²
Output A: screw head Płaski/Phillips
Output A: screw thread M 5
Output A: stripping length 12 mm
Output A: torque, max. 3
Output A: torque, min. 1,5
Output A: wire cross-section rigid, max. 16 mm²
Output A: wire cross-section rigid, min. 2,5 mm²
Output A: wire cross-section stranded with wire-end ferrules, max. 16 mm²
Output A: wire cross-section stranded with wire-end ferrules, min. 2,5 mm²
Output A: wire cross-section stranded, max. 16 mm²
Output A: wire cross-section stranded, min. 2,5 mm²
Output B: diameter 4,5 mm
Output B: rated cross-section 6 mm²
Output B: screw head Płaski/Phillips
Output B: screw threading M 4
Output B: torque, max. 1,5
Output B: torque, min. 0,8
Output B: wire cross-section rigid, max. 6 mm²
Output B: wire cross-section rigid, min. 2,5 mm²
Output B: wire cross-section stranded with wire-end ferrules, max. 6 mm²
Output B: wire cross-section stranded with wire-end ferrules, min. 2,5 mm²
Output B: wire cross-section stranded, max. 6
Output B: wire cross-section stranded, min. 2,5 mm²
Prąd znamionowy cUL 80 A
Prąd znamionowy zwarcia 100 kV
Req. Series fuse class J 80 A
Short-circuit current resistance ICW over 1s 1,9 kA
Short-circuit current resistance IPK (peak value) 2,7 kA
Standard cUL C22.2 No 158
Standard EAC TR ZU 004/2011
Standard UL UL 1059
Stopień zanieczyszczenia 3
Szerokość 27 mm
UL overvoltage protection - req. Series fuse class J 80 A
UL SCCR rating 100 kA
Wejscie A: długość zdejmowanej izolacji 12 mm
Wejście A: max moment dokręcania 3
Wejście A: min. moment dokręcania 1,5
Wejście A: przekrój znamionowy 16 mm²
Wejście A: rodzaj śruby Płaski/Phillips
Wejście A: rozmiar śruby M 5
Wejście A: średnica 7 mm
Wielkość opakowania 1 szt
Wyjście B: długość zdejmowanej izolacji 12 mm
Wysokość 47 mm
Wysokość z TS 35/7.5 50 mm
Znamionowe napięcie udarowe 2,5 kV
Znamionowy prąd 80 A
Znamionowy prąd UL 80 A

Do pobrania

Opis produktu

Blok dystrybucyjny  umożliwia dystrybucję potencjału i mocy w kompaktowej przestrzeni, bez

dodatkowych akcesoriow. Można użyć bloku dystrybucyjnego, w celu zapewnienia elektromechanicznego

połączenia przewodu o dużym przekroju i jednego lub więcej przewodow o małych przekrojach.

Może być stosowany w instalacji na obiektach i szafie rozdzielczej oraz w konstrukcjach sterowania maszyn.

Bloki SVB są montowane porzez zatrzaskiwanie ich do szyn TS 35 DIN. Mogą też być podłączone bezpośrednio

do płyty montażowej za pomocą śruby z kołnierzem, znajdującej się z boku obudowy.



Akcesoria

Powiązane

Akademia OEM

Kasety sterownicze w pigułce

Kasety sterownicze stosowane są w wielu gałęziach przemysłu, umożliwiając sprawowanie kontroli nad pracą maszyn budowlanych, centrów obróbczych i innych urządzeń elektrycznych. Jednym z wiodących producentów w tej dziedzinie jest firma Baco, która specjalizuje się zarówno w produkcji standardowych kaset zatrzymania awaryjnego, jak i kastomizowanych na życzenie Klienta.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Nowości

Motoreduktory do zastosowań na zewnątrz

Dynamicznie rozwijające się sektory, takie jak energetyka odnawialna i rolnictwo, wymagają zastosowania technologii, która nie tylko sprosta ekstremalnym temperaturom oraz zapyleniu, ale również zapewni długotrwałą i bezproblemową pracę.

Warianty produktu Długość Dodatkowe informacje Dopuszczenia Ilość połączeń Input A: wire cross-section rigid, max. Input A: wire cross-section rigid, min. Input A: wire cross-section stranded, max. Input A: wire cross-section stranded, min. Input A: wire cross-section with wire-end ferrules, max. Input A: wire cross-section with wire-end ferrules, min. Input B: screw head Input B: stripping length Input B: torque, max. Input B: torque, min. Input B: wire cross-section rigid, max. Input B: wire cross-section rigid, min. Input B: wire cross-section stranded with wire-end ferrules, max. Input B: wire cross-section stranded, max. Input B: wire cross-section stranded, min. Input B: wire cross-section, stranded with wire-end ferrules, min. Input C: diameter Input C: rated cross-section Input C: screw head Input C: screw threading Input C: stripping length Input C: torque, max. Input C: torque, min. Input C: wire cross-section rigid, max. Input C: wire cross-section rigid, min. Input C: wire cross-section stranded, max. Input C: wire cross-section stranded, min. Input C: wire cross-section, stranded with wire-end ferrules, max. Input C: wire cross-section, stranded with wire-end ferrules, min. Kolor Kraj pochodzenia Liczba wejść Liczba wyjść Masa Napięcie znamionowe cUL Napięcie znamionowe UL Napięcie znamionowe V AC Napięcie znamionowe V DC Number of inputs A Number of inputs B Number of outputs B Number of outputs C Output A: diameter Output A: rated cross-section Output A: screw head Output A: screw thread Output A: stripping length Output A: torque, max. Output A: torque, min. Output A: wire cross-section rigid, max. Output A: wire cross-section rigid, min. Output A: wire cross-section stranded with wire-end ferrules, max. Output A: wire cross-section stranded with wire-end ferrules, min. Output A: wire cross-section stranded, max. Output A: wire cross-section stranded, min. Output B: diameter Output B: rated cross-section Output B: screw head Output B: screw threading Output B: torque, max. Output B: torque, min. Output B: wire cross-section rigid, max. Output B: wire cross-section rigid, min. Output B: wire cross-section stranded with wire-end ferrules, max. Output B: wire cross-section stranded with wire-end ferrules, min. Output B: wire cross-section stranded, max. Output B: wire cross-section stranded, min. Output C: diameter Output C: rated cross-section Output C: screw head Output C: screw thread Output C: stripping length Output C: torque, max. Output C: torque, min. Output C: wire cross-section rigid, max. Output C: wire cross-section rigid, min. Output C: wire cross-section stranded with wire-end ferrules, max. Output C: wire cross-section stranded with wire-end ferrules, min. Output C: wire cross-section stranded, max. Output C: wire cross-section stranded, min. Prąd znamionowy cUL Prąd znamionowy zwarcia Req. Series fuse class J Short-circuit current resistance ICW over 1s Short-circuit current resistance IPK (peak value) Specjalne połączenie Standard cUL Standard EAC Standard UL Szerokość UL overvoltage protection - req. Series fuse class J UL SCCR rating Wejscie A: długość zdejmowanej izolacji Wejście A: max moment dokręcania Wejście A: min. moment dokręcania Wejście A: przekrój znamionowy Wejście A: rodzaj śruby Wejście A: rozmiar śruby Wejście A: średnica Wejście B: przekrój znamionowy Wejście B: średnica Wejście B: wielkość śruby Wyjście B: długość zdejmowanej izolacji Wysokość Wysokość z TS 35/7.5 Znamionowy prąd Znamionowy prąd UL Cena

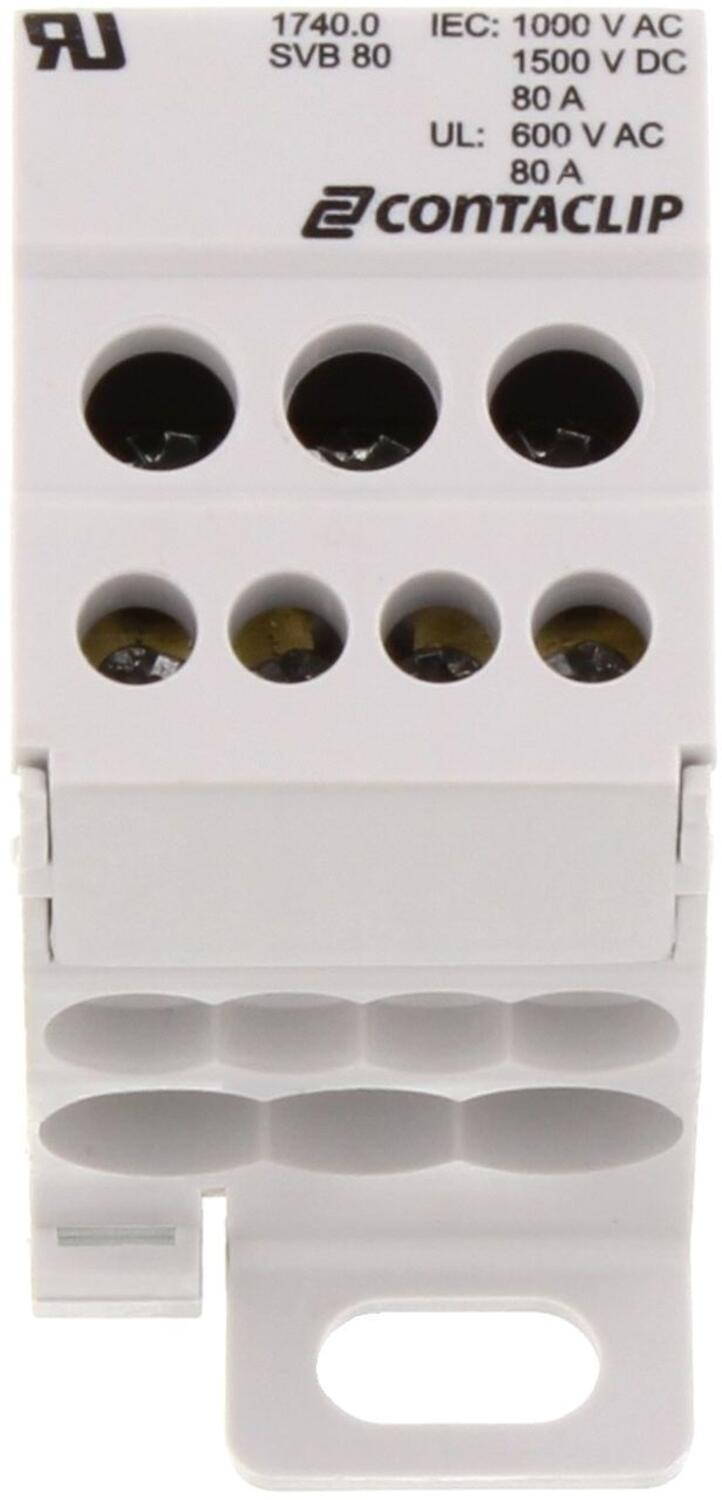

Blok dystrybucyjny SVB 80
Nr produktu:
1740.0 Skopiowano
66 mm
UL, cUL, EAC
7
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
Jasnoszary
FR
2
61,4 g
600 V
600 V
1000 V AC
1500 V DC
1
4
7 mm
16 mm²
Płaski/Phillips
M 5
12 mm
3
1,5
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
4,5 mm
6 mm²
Płaski/Phillips
M 4
1,5
0,8
6 mm²
2,5 mm²
6 mm²
2,5 mm²
6
2,5 mm²
80 A
100 kV
80 A
1,9 kA
2,7 kA
C22.2 No 158
TR ZU 004/2011
UL 1059
27 mm
80 A
100 kA
12 mm
3
1,5
16 mm²
Płaski/Phillips
M 5
7 mm
12 mm
47 mm
50 mm
80 A
80 A
SVB 80 niebieski
Nr produktu:
1740.5 Skopiowano
66 mm
lid printed blue
UL, cUL, EAC
7
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
Niebieski
FR
2
61,4 g
600 V
600 V
1000 V AC
1000 V DC
1
4
7 mm
16 mm²
Płaski/Phillips
M 5
12 mm
3
1,5
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
4,5 mm
6 mm²
Płaski/Phillips
M 4
1,5
0,8
6 mm²
2,5 mm²
6 mm²
2,5 mm²
6
2,5 mm²
80 A
100 kV
80 A
1,9 kA
2,7 kA
C22.2 No 158
TR ZU 004/2011
UL 1059
27 mm
80 A
100 kA
12 mm
3
1,5
16 mm²
Płaski/Phillips
M 5
7 mm
12 mm
47 mm
50 mm
80 A
80 A

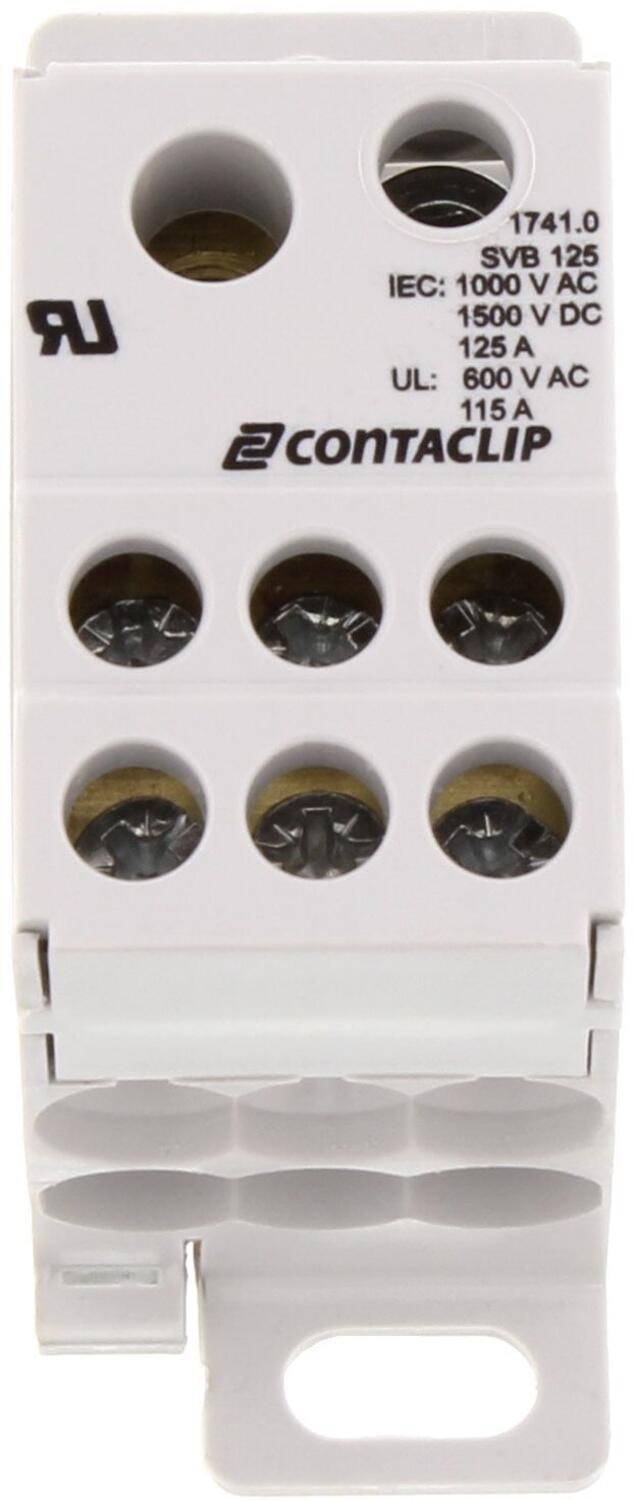

Blok dystrybucyjny SVB 125
Nr produktu:
1741.0 Skopiowano
75 mm
UL, cUL, EAC
8
35 mm²
10 mm²
35 mm²
10 mm²
35 mm²
10 mm²
Klucz imbusowy
15
5
3,5
16 mm²
2,5 mm²
16 mm²
16 mm²
2,5 mm²
2,5 mm²
Jasnoszary
FR
6
136,6 g
600 V
600 V
1000 V AC
1500 V DC
1
1
6,5 mm
16 mm²
Płaski/Phillips
M 5
12 mm
3
2
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
115 A
100 kV
125 A
4,2 kA
30 kA
C22.2 No 158
TR ZU 004/2011
UL 1059
27 mm
125 A
100 kA
16 mm
5
3,5
35 mm²
Klucz imbusowy
M 8
10 mm
16 mm²
7 mm
M 6
47 mm
50 mm
125 A
115 A

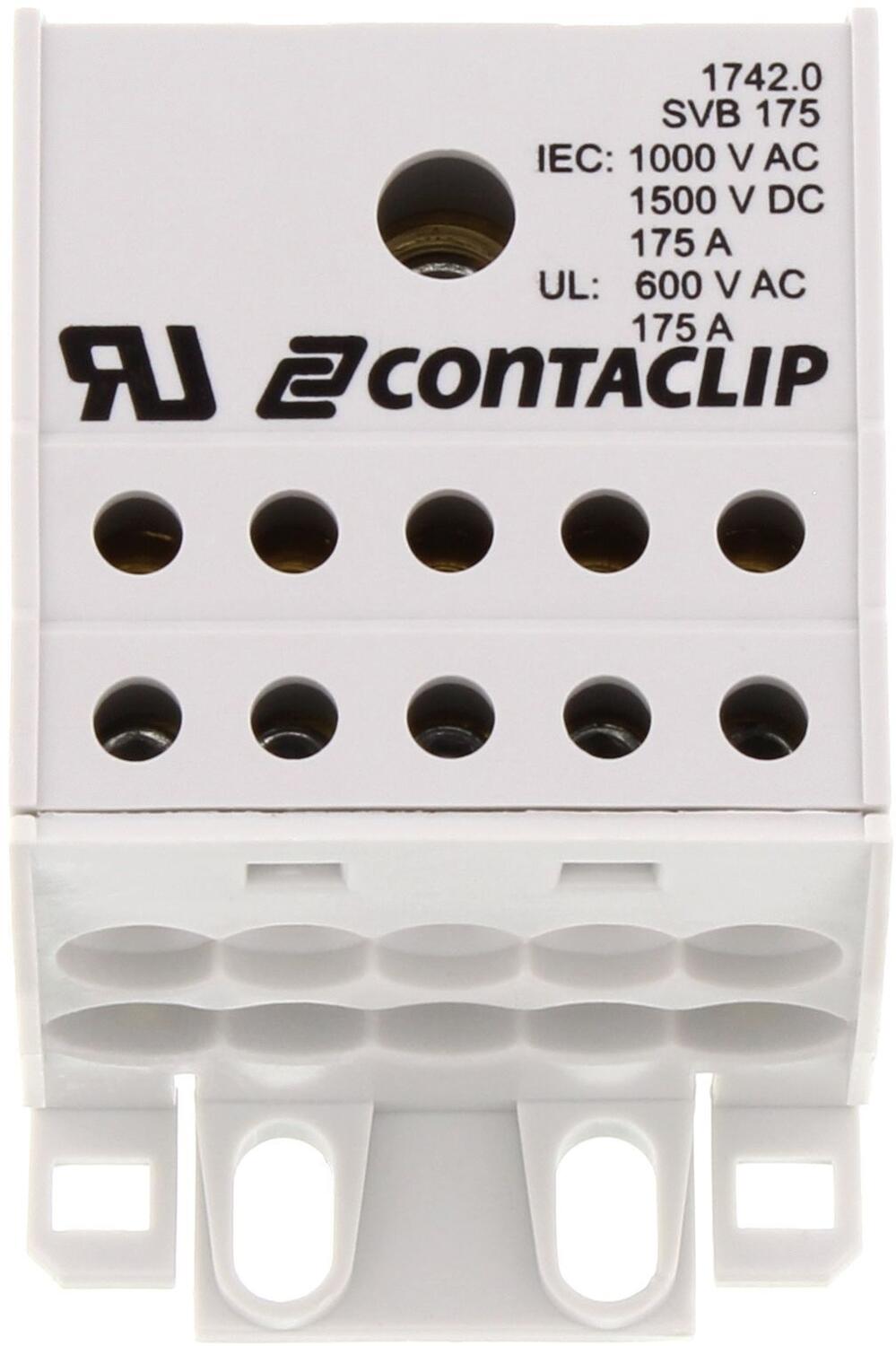

Blok dystrybucyjny SVB 175
Nr produktu:
1742.0 Skopiowano
71 mm
UL, cUL, EAC
11
70 mm²
16 mm²
70 mm²
16 mm²
70 mm²
16 mm²
Jasnoszary
FR
10
221 g
600 V
600 V
1000 V AC
1500 V DC
1
6,5 mm
16 mm²
Klucz imbusowy
M 6
12 mm
4
3
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
175 A
100 kV
125 A
11 kA
30 kA
C22.2 No 158
TR ZU 004/2011
UL 1059
45 mm
16 mm
10
6
70 mm²
Klucz imbusowy
M 10
12 mm
43 mm
46 mm
175 A
175 A

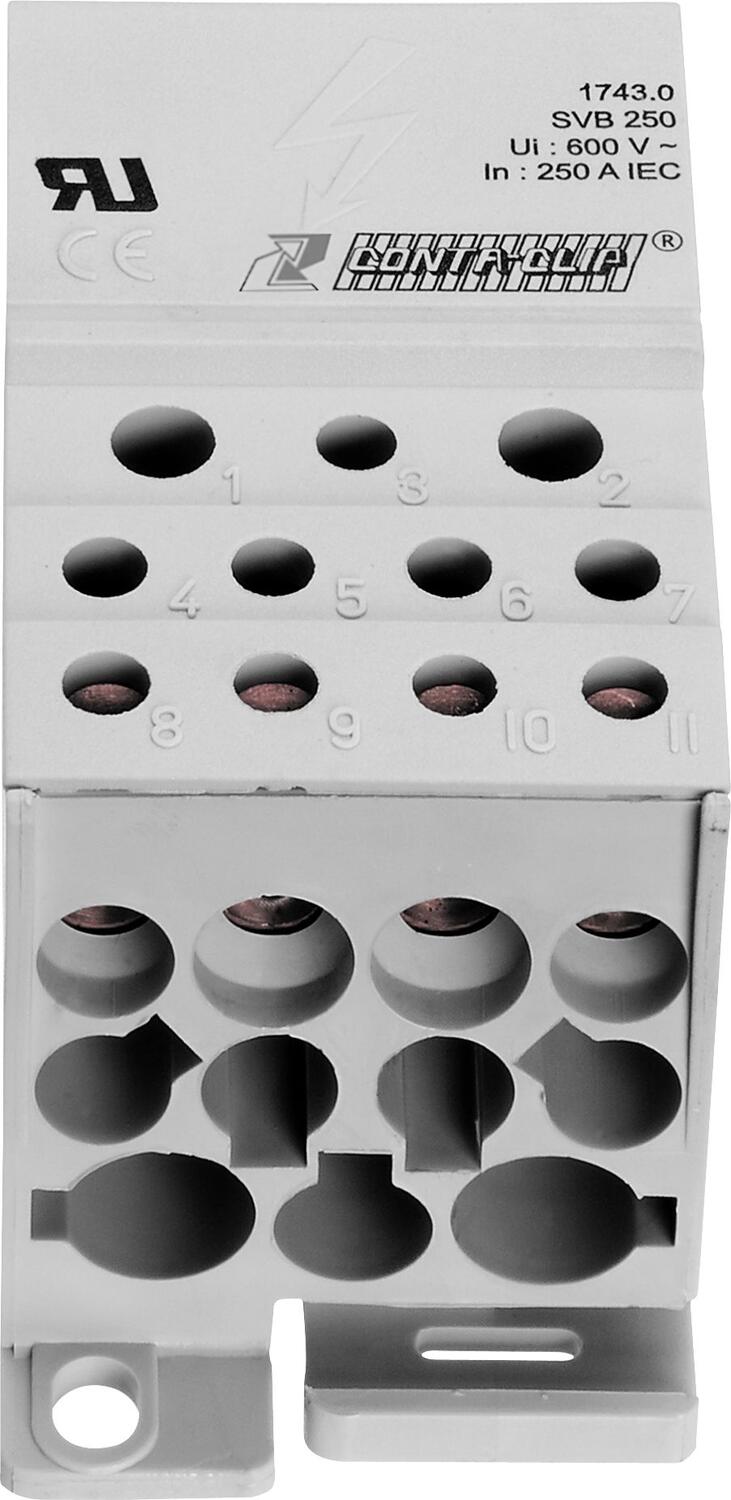

Blok dystrybucyjny SVB 250
Nr produktu:
1743.0 Skopiowano
96 mm
UL, EAC
12
120 mm²
35 mm²
95 mm²
35 mm²
95 mm²
35 mm²
Jasnoszary
FR
2
435,2 g
600 V
1000 V AC
1500 V DC
1
5
4
9 mm
35 mm²
Płaski
M 8
12 mm
7
3,5
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
6 mm²
6,5 mm
16 mm²
Płaski
M 6
3
2
16 mm²
1,5 mm²
16 mm²
1,5 mm²
16
1,5 mm²
6 mm
10 mm²
Płaski
M 6
12 mm
3
2
10 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
1,5 mm²
100 kV
250 A
24,5 kA
51 kA
TR ZU 004/2011
UL 1059
44 mm
250 A
100 kA
29 mm
21
19
120 mm²
Klucz imbusowy
M 14
15 mm
12 mm
50 mm
53 mm
230 A
230 A

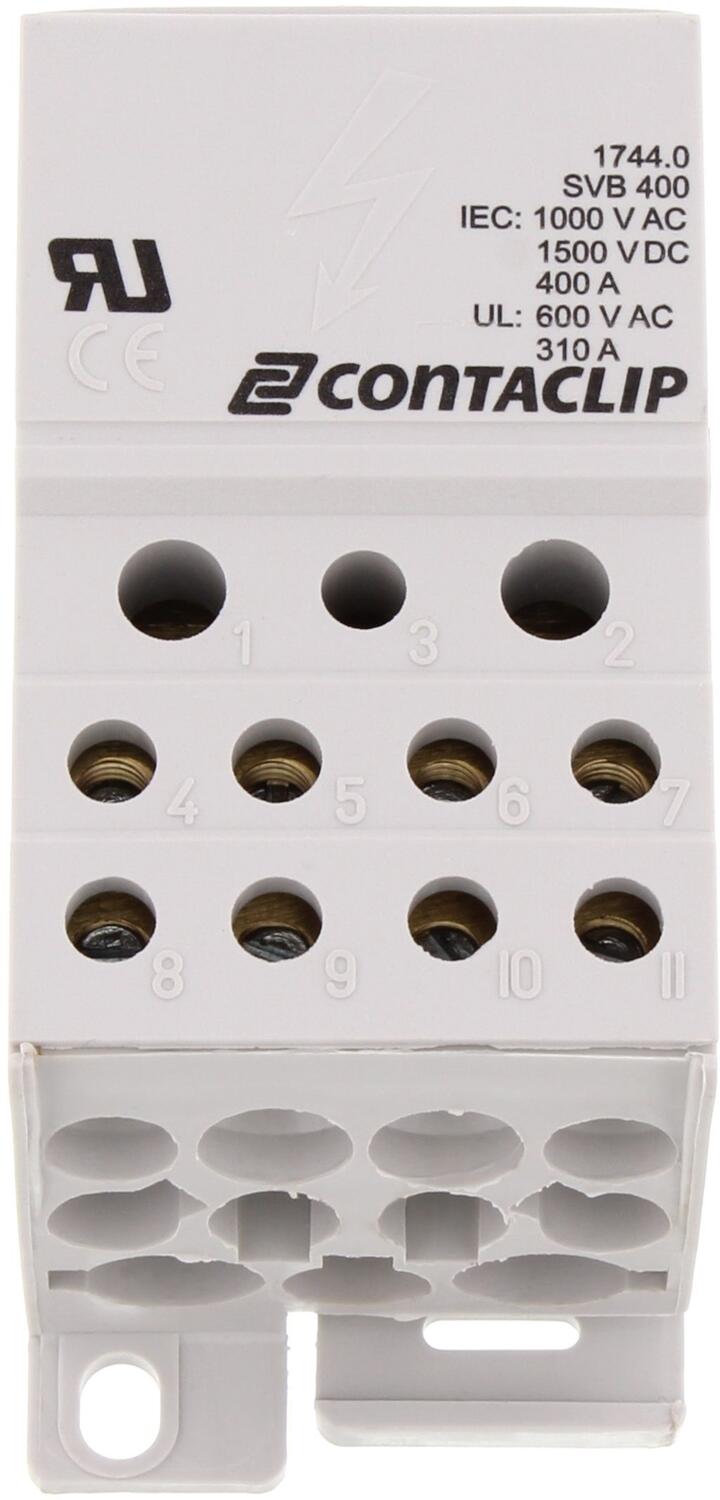

Blok dystrybucyjny SVB 400
Nr produktu:
1744.0 Skopiowano
96 mm
UL, EAC
12
185 mm²
95 mm²
150 mm²
95 mm²
150 mm²
95 mm²
Jasnoszary
FR
2
405 g
600 V
1000 V AC
1500 V DC
1
5
4
9 mm
35 mm²
Płaski
M 8
12 mm
7
3,5
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
6 mm²
6,5 mm
16 mm²
Płaski
M 6
3
2
16 mm²
1,5 mm²
16 mm²
1,5 mm²
16
1,5 mm²
6 mm
10 mm²
Płaski
M 6
12 mm
3
2
10 mm²
1,5 mm²
10 mm²
1,5 mm²
10 mm²
1,5 mm²
100 kV
350 A
21 kA
51 kA
TR ZU 004/2011
UL 1059
44 mm
350 A
100 kA
29 mm
27
25
185 mm²
Klucz imbusowy
M 16
19 mm
12 mm
50 mm
53 mm
400 A
310 A

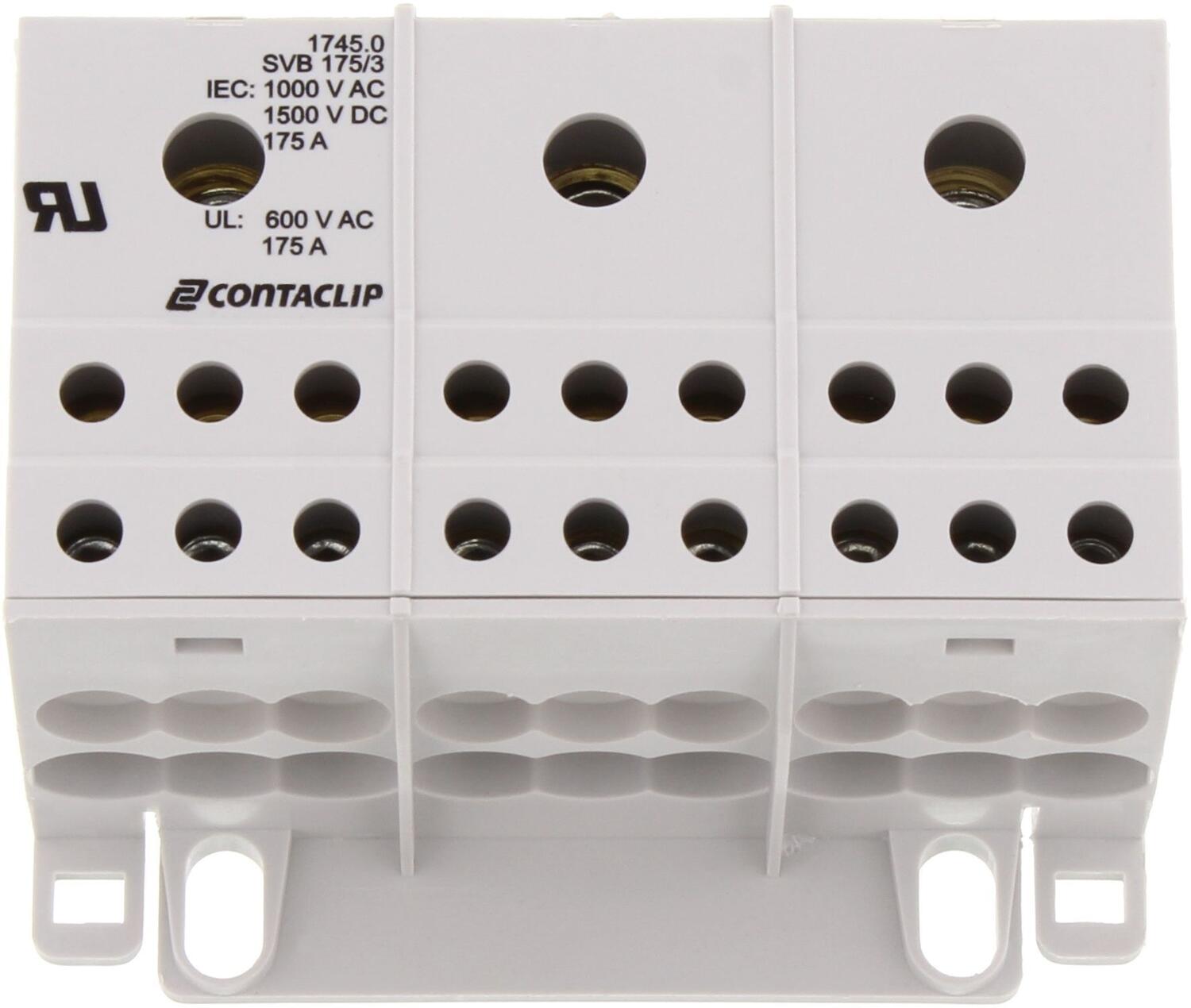

Blok dystrybucyjny SVB 175/3
Nr produktu:
1745.0 Skopiowano
71 mm
UL, cUL, EAC
3 x 7
70 mm²
16 mm²
50 mm²
16 mm²
50 mm²
16 mm²
Jasnoszary
FR
3 x 6
389,4 g
600 V
600 V
1000 V AC
1500 V DC
3 x 1
6,5 mm
16 mm²
Klucz imbusowy
M 6
12 mm
4
3
16 mm²
2,5 mm²
10 mm²
2,5 mm²
10 mm²
2,5 mm²
175 A
100 kV
175 A
11 kA
30 kA
C22.2 No 158
TR ZU 004/2011
UL 1059
80 mm
16 mm
10
6
70 mm²
Klucz imbusowy
M 10
12 mm
43 mm
46 mm
160 A
175 A

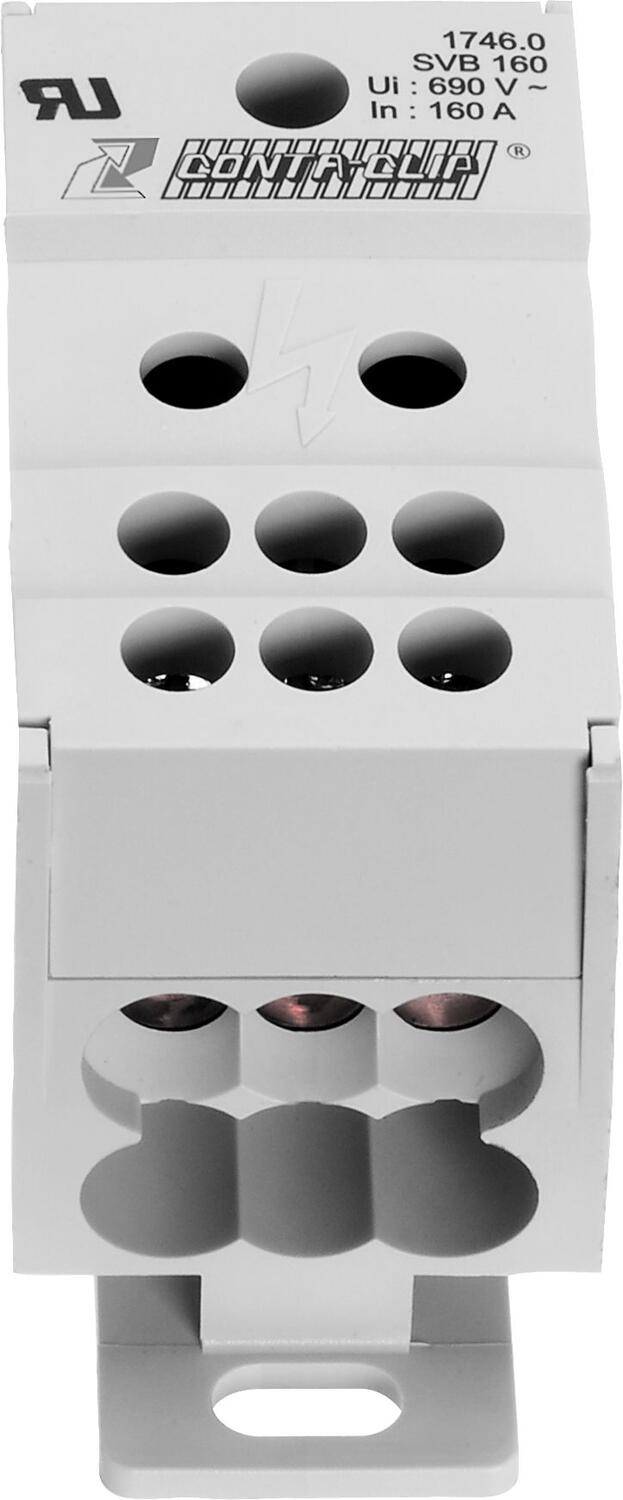

Blok dystrybucyjny SVB 160
Nr produktu:
1746.0 Skopiowano
92 mm
UL, cUL, EAC
7
70 mm²
10 mm²
70 mm²
10 mm²
70 mm²
10 mm²
Jasnoszary
FR
6
243,8 g
600 V
600 V
1000 V AC
1500 V DC
1
7 mm
16 mm²
Płaski/Phillips
M 5
12 mm
3
1,5
16 mm²
2,5 mm²
16 mm²
2,5 mm²
16 mm²
2,5 mm²
160 A
100 kV
175 A
11 kA
30 kA
Szyna 16 x 5 mm
C22.2 No 158
TR ZU 004/2011
UL 1059
35 mm
18 mm
6
5
70 mm²
Klucz imbusowy
M 10
13 mm
50 mm
54 mm
175 A
160 A

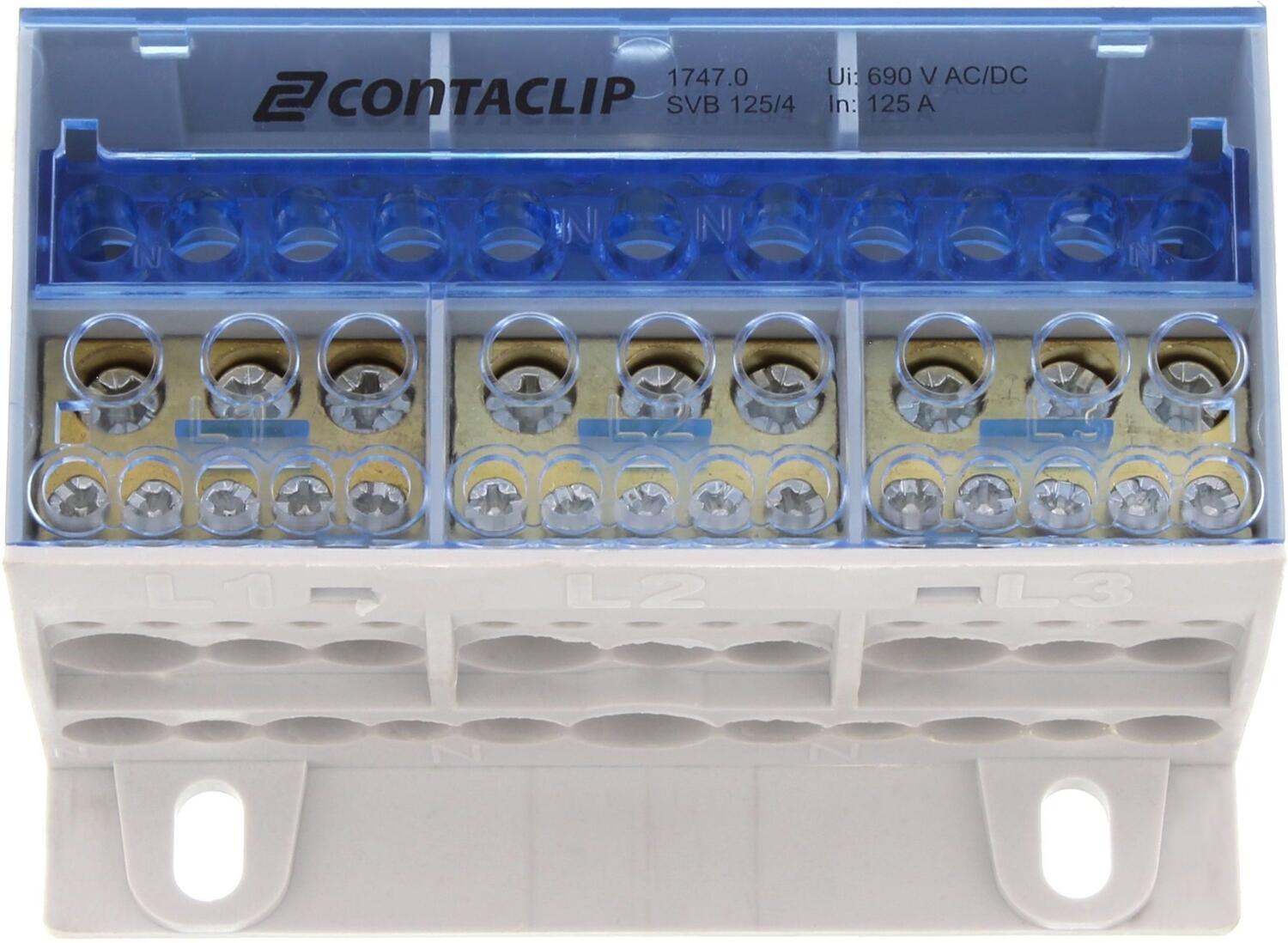

Blok dystrybucyjny SVB 125/4
Nr produktu:
1747.0 Skopiowano
74 mm
3 x 8
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
6 mm²
Płaski/Phillips
12
1,5
0,8
6 mm²
1,5 mm²
6 mm²
6 mm²
1,5 mm²
1,5 mm²
7 mm
16 mm²
Płaski/Phillips
M 5
18 mm
3
1,5
16 mm²
4 mm²
10 mm²
4 mm²
10 mm²
4 mm²
Jasnoszary
EEC
3 x 2
1
315,4 g
690 V AC
690 V DC
3 x 1
3 x 5
4
6
9 mm
35 mm²
Płaski/Phillips
M 5
18 mm
3
1,5
35 mm²
6 mm²
25 mm²
6 mm²
25 mm²
6 mm²
5 mm
6 mm²
Płaski/Phillips
M 4
1,5
0,8
6 mm²
1,5 mm²
6 mm²
1,5 mm²
6
1,5 mm²
7 mm
16 mm²
Płaski/Phillips
M 5
18 mm
3
1,5
16 mm²
4 mm²
10 mm²
4 mm²
10 mm²
4 mm²
11,8 kA
30 kA
Szyna neutralna
98 mm
18 mm
3
1,5
35 mm²
Płaski/Phillips
M 5
9 mm
6 mm²
5 mm
M 4
12 mm
50 mm
53 mm
160 A

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
