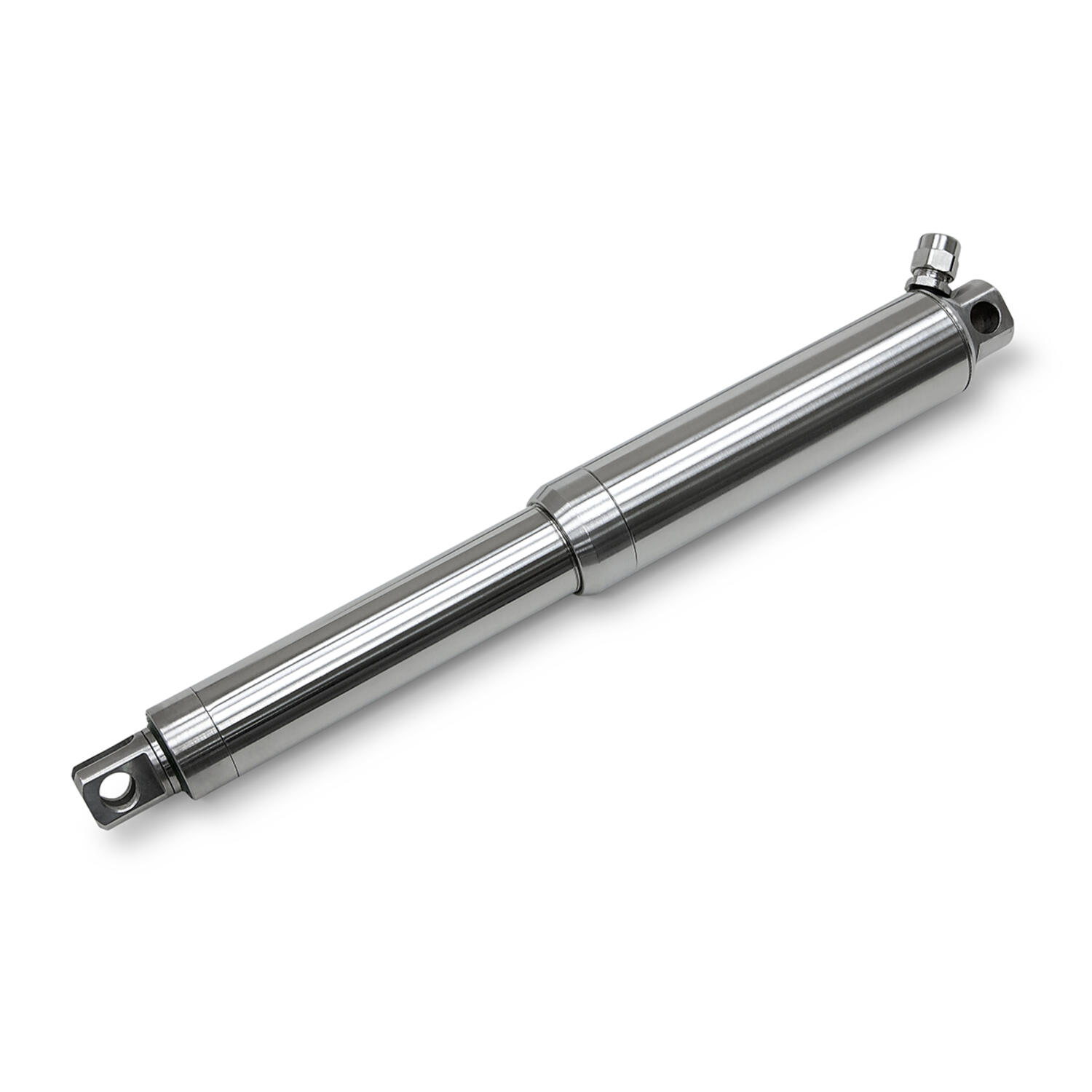

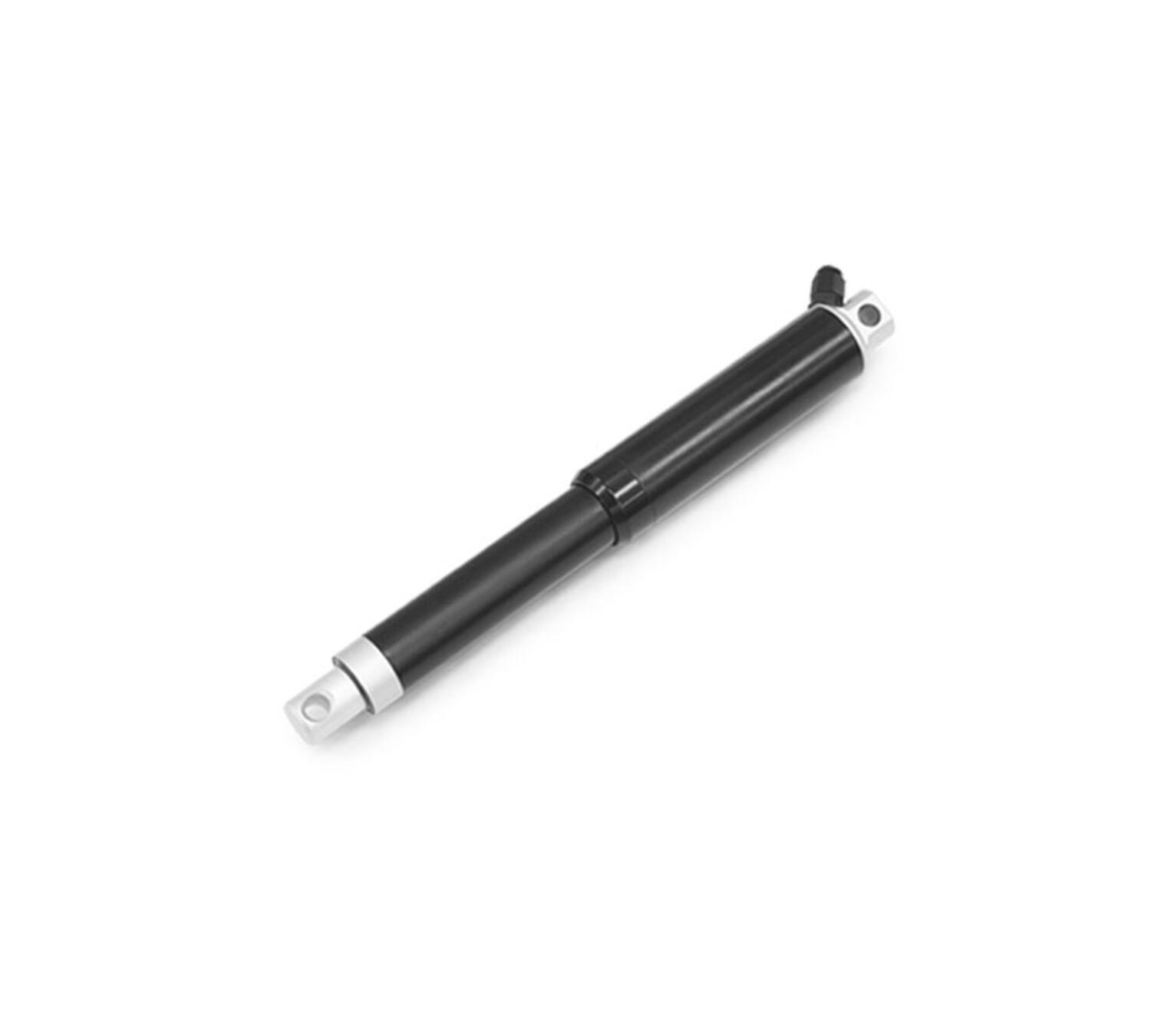

Seria LD12 - elektryczny siłownik liniowy

LD12 to kompaktowe siłowniki, o silniku umieszczonym w osi, wykonane ze stali nierdzewnej (SUS304), o wysokiej klasie ochrony (IP66, IP69K). Dzięki odporności na korozję mają zastosowanie np. w przemyśle morskim i spożywczym. Standardowo wyposażone są w czujniki Halla.



Główne aplikacje: przemysł morski i spożywczy.

Pokaż więcej
  • 12/24V DC
  • Maks. siła: 1500 N (pchająca/ciągnąca)
  • Maks. prędkość: 17.4 mm/s (bez obciążenia)
  • Stopień ochrony: IP66/IP69K

Wybrany wariant produktu

MOTECK.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Cykl pracy 10 %
Dostawca MOTECK
Maksymalna siła ciągnąca 600 N
Maksymalna siła pchająca 600 N
Max. temperatura pracy 70 °C
Min. temperatura pracy -20 °C
Napięcie zasilania 12 V DC
Prąd bez obciążenia dla 12V 0,5 A
Prąd przy pełnym obciążeniu dla 12V 3,6 A
Prędkość nominalna bez obciążenia 17,4 mm/s
Prędkość nominalna przy pełnym obciążeniu 11,7 mm/s
Przełożenie 19:1
Skok 50 mm
Sprzężenie zwrotne 2x czujnik Halla
Stopień ochrony IP IP66, IP6K9K
Typ wrzeciona Śruba trapezowa

Do pobrania

Opis produktu

LD12 to kompaktowe siłowniki, o silniku umieszczonym w osi, wykonane ze stali nierdzewnej (SUS304), o wysokiej klasie ochrony (IP66, IP69K). Dzięki odporności na korozję mają zastosowanie np. w przemyśle morskim i spożywczym. Standardowo wyposażone są w czujniki Halla.



Główne aplikacje: przemysł morski i spożywczy.

Akcesoria

Podobne produkty

Powiązane

Nowości

Siłowniki MK32 – kompaktowe, o dużych możliwościach

Firma Moteck wprowadziła do swojej oferty serię siłowników o oznaczeniu MK32, która mimo podobieństwa do popularnej serii LD3, pod wieloma względami ją przewyższa.

Nowości

Miniaturowe siłowniki MKS1. Wysoka szczelność, małe rozmiary

Seria MKS1 to najmniejsze siłowniki z dotychczasowej oferty firmy Moteck. Mimo prostej budowy, charakteryzują się wysokim stopniem szczelności statycznej – IP56.

Nowości

Kompaktowe siłowniki LD3 firmy Moteck

LD3 to popularna seria kompaktowych siłowników elektrycznych, na napięcie 12 V i 24 V DC, o bardzo szerokim zastosowaniu. Mogą odpowiadać zarówno za ryglowanie ruchomego elementu w urządzeniu, jak i przemieszczanie ładunków.

Nowości

Solenoidy elektromagnetyczne serii ERC niezwykle popularne w systemach sortujących

Seria elektromagnesów ERC firmy Nafsa charakteryzuje się pracą dwustronnego działania (push/pull) i jest bardzo często stosowana przez producentów różnego rodzaju systemów sortujących.

Akademia OEM

Czujnik laserowy do precyzyjnego wykrywania otworów transportowych w paletach – LiDAR-UCT-10LCM

Prawidłowe pozycjonowanie wideł względem palety w sposób szybki, dokładny i bezpieczny, to podstawowy wymóg dla wózków widłowych i systemów AGV.

Nowości

CrossBoard 800 A – bezkompromisowa dystrybucja energii

CrossBoard 800 A firmy Wöhner to modułowy system dystrybucji energii prądu przemiennego przeznaczony do przemysłowych rozdzielnic elektrycznych. Można go traktować jak szynę główną i wszystkie jej komponenty w jednym systemie, gotową do szybkiego montażu.

Warianty produktu Maksymalna siła ciągnąca Maksymalna siła pchająca Napięcie zasilania Prąd bez obciążenia dla 12V Prąd bez obciążenia dla 24V Prąd przy pełnym obciążeniu dla 12V Prąd przy pełnym obciążeniu dla 24V Prędkość nominalna bez obciążenia Prędkość nominalna przy pełnym obciążeniu Przełożenie Skok Cena
LD12
Napiecie 12V DC, sila 600 N, skok 50 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-233.283-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
50 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 50 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-233.283-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
50 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 50 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-233.283-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
50 mm
LD12
Napiecie 12V DC, sila 600 N, skok 100 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-283.383-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
100 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 100 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-283.383-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
100 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 100 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-283.383-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
100 mm
LD12
Napiecie 12V DC, sila 600 N, skok 150 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-333.483-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
150 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 150 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-333.483-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
150 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 150 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-333.483-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
150 mm
LD12
Napiecie 12V DC, sila 600 N, skok 200 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-383.583-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
200 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 200 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-383.583-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
200 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 200 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-383.583-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
200 mm
LD12
Napiecie 12V DC, sila 600 N, skok 250 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-433.683-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
250 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 250 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-433.683-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
250 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 250 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-433.683-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
250 mm
LD12
Napiecie 12V DC, sila 600 N, skok 300 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-483.783-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
300 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 300 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-483.783-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
300 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 300 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-483.783-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
300 mm
LD12
Napiecie 12V DC, sila 600 N, skok 350 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-533.883-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
350 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 350 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-533.883-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
350 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 350 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-533.883-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
350 mm
LD12
Napiecie 12V DC, sila 600 N, skok 400 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-19-M2-583.983-S119H01 Skopiowano
600 N
600 N
12 V DC
0,5 A
3,6 A
17,4 mm/s
11,7 mm/s
19:1
400 mm
LD12
Napiecie 12V DC, sila 1000 N, skok 400 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-27-M2-583.983-S119H01 Skopiowano
1000 N
1000 N
12 V DC
0,5 A
3,6 A
12,3 mm/s
8 mm/s
27:1
400 mm
LD12
Napiecie 12V DC, sila 1500 N, skok 400 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-12-43-M2-583.983-S119H01 Skopiowano
1500 N
1500 N
12 V DC
0,5 A
3,6 A
7,5 mm/s
5 mm/s
43:1
400 mm
LD12
Napiecie 24V DC, sila 600 N, skok 50 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-233.283-S119H01 Skopiowano
600 N
600 N
12 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
50 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 50 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-233.283-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
50 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 50 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-233.283-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
50 mm
LD12
Napiecie 24V DC, sila 600 N, skok 100 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-283.383-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
100 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 100 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-283.383-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
100 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 100 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-283.383-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
100 mm
LD12
Napiecie 24V DC, sila 600 N, skok 150 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-333.483-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
150 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 150 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-333.483-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
150 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 150 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-333.483-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
150 mm
LD12
Napiecie 24V DC, sila 600 N, skok 200 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-383.583-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
200 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 200 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-383.583-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
200 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 200 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-383.583-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
200 mm
LD12
Napiecie 24V DC, sila 600 N, skok 250 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-433.683-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
250 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 250 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-433.683-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
250 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 250 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-433.683-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
250 mm
LD12
Napiecie 24V DC, sila 600 N, skok 300 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-483.783-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
300 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 300 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-483.783-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
300 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 300 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-483.783-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
300 mm
LD12
Napiecie 24V DC, sila 600 N, skok 350 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-533.883-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
350 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 350 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-533.883-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
350 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 350 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-533.883-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
350 mm
LD12
Napiecie 24V DC, sila 600 N, skok 400 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-19-M2-583.983-S119H01 Skopiowano
600 N
600 N
24 V DC
0,25 A
1,8 A
17,4 mm/s
11,7 mm/s
19:1
400 mm
LD12
Napiecie 24V DC, sila 1000 N, skok 400 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-27-M2-583.983-S119H01 Skopiowano
1000 N
1000 N
24 V DC
0,25 A
1,8 A
12,3 mm/s
8 mm/s
27:1
400 mm
LD12
Napiecie 24V DC, sila 1500 N, skok 400 mm, stal nierdzewna, czujniki Halla
Nr produktu:
LD12-24-43-M2-583.983-S119H01 Skopiowano
1500 N
1500 N
24 V DC
0,25 A
1,8 A
7,5 mm/s
5 mm/s
43:1
400 mm

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Wojciech Drabik

Product Manager
SILNIKI I MOTOREDUKTORY

+48 696 432 686
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
