FULLING

Seria LGA - Captive

W przypadku siłowników liniowych serii LGA (Captive), mamy do czynienia z silnikiem krokowym, wewnątrz którego znajduje się mechanizm śrubowy połączony z wielowypustowym wałkiem wyjściowym, zapobiegający jego obrotowi, umożliwiający natomiast jego wysuw. W przypadku tego typu aktuatorów linowych mamy do czynienia z niedużymi skokami.

Pokaż więcej
  • Siła: od 46 do 275 N
  • Rozmiar silnika: od NEMA 8 do NEMA 17
  • Możliwość zamontowania enkodera
  • Zintegrowany konektor

Wybrany wariant produktu

fulling logo.jpg

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

4209_Max. axial play (mm) ±0,05
Długość 33 mm
Dostawca Fulling
Indukcyjność 2,6 mH
Kąt obrotu 1,8 °
Klasa izolacji uwojeń B
Liczba faz 2
Masa 0,054 kg
Prąd fazowy 0,6 A
Prędkość maksymalna 40 mm/s
Rezystancja 6,4 Ω
Rezystancja izolacji 100 MΩ
Rozmiar 20 mm
Siła 46 N
Skok gwintu 1 mm
Średnica gwintu 3,5 mm
Temperatura otoczenia od -10°C do +50°C
Wymiar obudowy NEMA8
Zintegrowane złącze wtykowe TAK

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

W przypadku siłowników liniowych serii LGA (Captive), mamy do czynienia z silnikiem krokowym, wewnątrz którego znajduje się mechanizm śrubowy połączony z wielowypustowym wałkiem wyjściowym, zapobiegający jego obrotowi, umożliwiający natomiast jego wysuw. W przypadku tego typu aktuatorów linowych mamy do czynienia z niedużymi skokami.

Akcesoria

Powiązane

Nowości

Siłowniki MK32 – kompaktowe, o dużych możliwościach

Firma Moteck wprowadziła do swojej oferty serię siłowników o oznaczeniu MK32, która mimo podobieństwa do popularnej serii LD3, pod wieloma względami ją przewyższa.

Nowości

Miniaturowe siłowniki MKS1. Wysoka szczelność, małe rozmiary

Seria MKS1 to najmniejsze siłowniki z dotychczasowej oferty firmy Moteck. Mimo prostej budowy, charakteryzują się wysokim stopniem szczelności statycznej – IP56.

Nowości

Kompaktowe siłowniki LD3 firmy Moteck

LD3 to popularna seria kompaktowych siłowników elektrycznych, na napięcie 12 V i 24 V DC, o bardzo szerokim zastosowaniu. Mogą odpowiadać zarówno za ryglowanie ruchomego elementu w urządzeniu, jak i przemieszczanie ładunków.

Nowości

Solenoidy elektromagnetyczne serii ERC niezwykle popularne w systemach sortujących

Seria elektromagnesów ERC firmy Nafsa charakteryzuje się pracą dwustronnego działania (push/pull) i jest bardzo często stosowana przez producentów różnego rodzaju systemów sortujących.

Nowości

Urządzenia wejściowe dla systemów obronnych – MKBE87 i MKBL107

Klawiatury MKBE87 i MKBL107 firmy NSI zostały zaprojektowane jako rozwiązania klasy MIL-SPEC, przeznaczone do pracy w środowiskach o wysokim poziomie obciążeń mechanicznych, klimatycznych i elektromagnetycznych.

Nowości

Skanery Datalogic PowerScan 9600 – jak poprawić identyfikację i odczyt kodów kreskowych w magazynie i na produkcji

Skanery z rodziny Datalogic Powerscan 9600 to najwyższej klasy przemysłowe, ręczne skanery kodów kreskowych, występujące obecnie na rynku.

Warianty produktu 4209_Max. axial play (mm) Długość Indukcyjność Masa Prąd fazowy Prędkość maksymalna Rezystancja Rozmiar Siła Skok gwintu Średnica gwintu Wymiar obudowy Cena

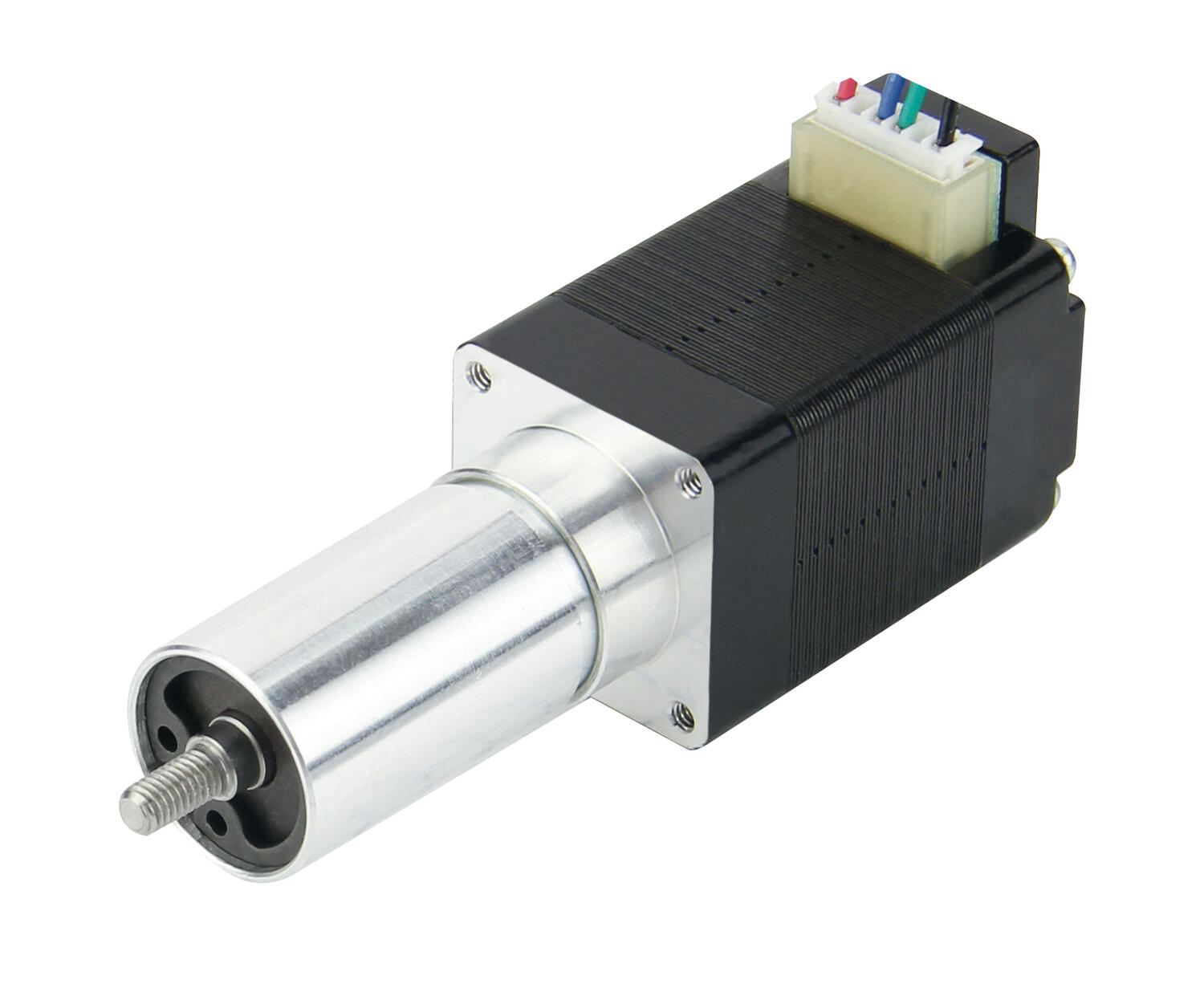

LGA20
Silownik liniowy Captive, NEMA8 (20 mm)
Nr produktu:
LGA201S06-A-TDBA-019 Skopiowano
±0,05
33 mm
2,6 mH
0,054 kg
0,6 A
40 mm/s
6,4 Ω
20 mm
46 N
1 mm
3,5 mm
NEMA8
LGA20
Silownik liniowy Captive, NEMA8 (20 mm)
Nr produktu:
LGA201S06-A-TDBA-038 Skopiowano
±0,05
33 mm
2,6 mH
0,15 kg
0,6 A
40 mm/s
6,4 Ω
20 mm
46 N
1 mm
3,5 mm
NEMA8

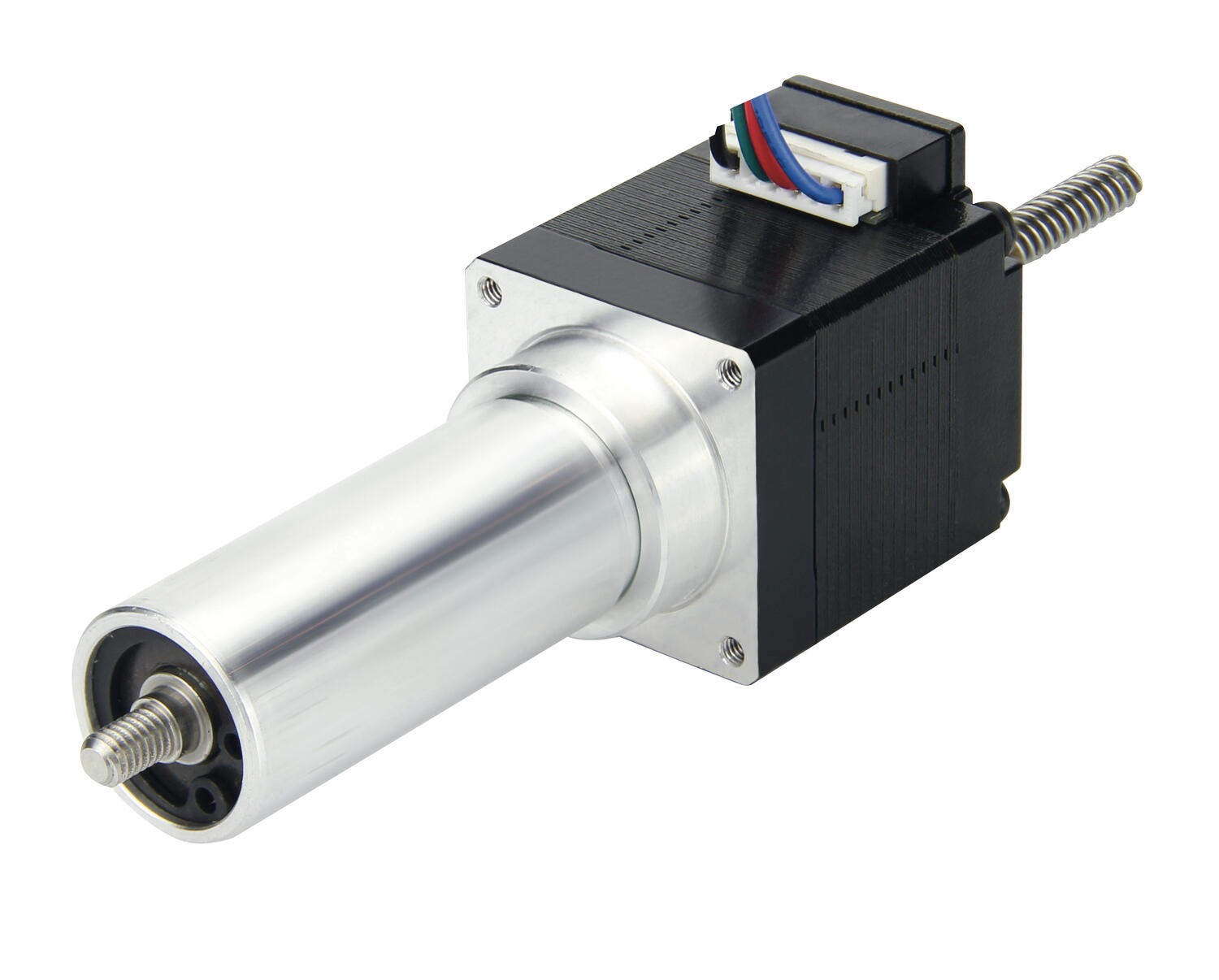

LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-B-UGFC-038 Skopiowano
±0,08
33 mm
2,5 mH
0,14 kg
1 A
120 mm/s
2,7 Ω
28 mm
50 N
5,08 mm
4,76 mm
NEMA11
LGA42
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-A-UGFC-038 Skopiowano
±0,08
33 mm
2,5 mH
0,14 kg
1 A
120 mm/s
2,7 Ω
28 mm
50 N
5,08 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-B-UGFC-019 Skopiowano
±0,08
33 mm
2,5 mH
0,15 kg
1 A
120 mm/s
2,7 Ω
28 mm
50 N
5,08 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-A-UGFC-019 Skopiowano
±0,08
33 mm
2,5 mH
0,14 kg
1 A
120 mm/s
2,7 Ω
28 mm
50 N
5,08 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-B-UGAQ-038 Skopiowano
±0,06
33 mm
2,5 mH
0,15 kg
1 A
19 mm/s
2,7 Ω
28 mm
210 N
0,635 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-A-UGAQ-038 Skopiowano
±0,06
33 mm
2,5 mH
0,15 kg
1 A
19 mm/s
2,7 Ω
28 mm
210 N
0,635 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-B-UGAQ-019 Skopiowano
±0,06
33 mm
2,5 mH
0,14 kg
1 A
19 mm/s
2,7 Ω
28 mm
210 N
0,635 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-A-UGAQ-019 Skopiowano
±0,06
33 mm
2,5 mH
0,14 kg
1 A
19 mm/s
2,7 Ω
28 mm
210 N
0,635 mm
4,76 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-B-THCA-038 Skopiowano
±0,05
33 mm
2,5 mH
0,14 kg
1 A
35 mm/s
2,7 Ω
28 mm
93,4 N
2 mm
5 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-A-THCA-038 Skopiowano
±0,05
33 mm
2,5 mH
0,14 kg
1 A
35 mm/s
2,7 Ω
28 mm
93,4 N
2 mm
5 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-B-THCA-019 Skopiowano
±0,05
33 mm
2,5 mH
0,14 kg
1 A
35 mm/s
2,7 Ω
28 mm
93,4 N
2 mm
5 mm
NEMA11
LGA28
Silownik liniowy Captive, NEMA11 (28 mm)
Nr produktu:
LGA281S10-A-THCA-019 Skopiowano
±0,05
33 mm
2,5 mH
0,14 kg
1 A
35 mm/s
2,7 Ω
28 mm
93,4 N
2 mm
5 mm
NEMA11

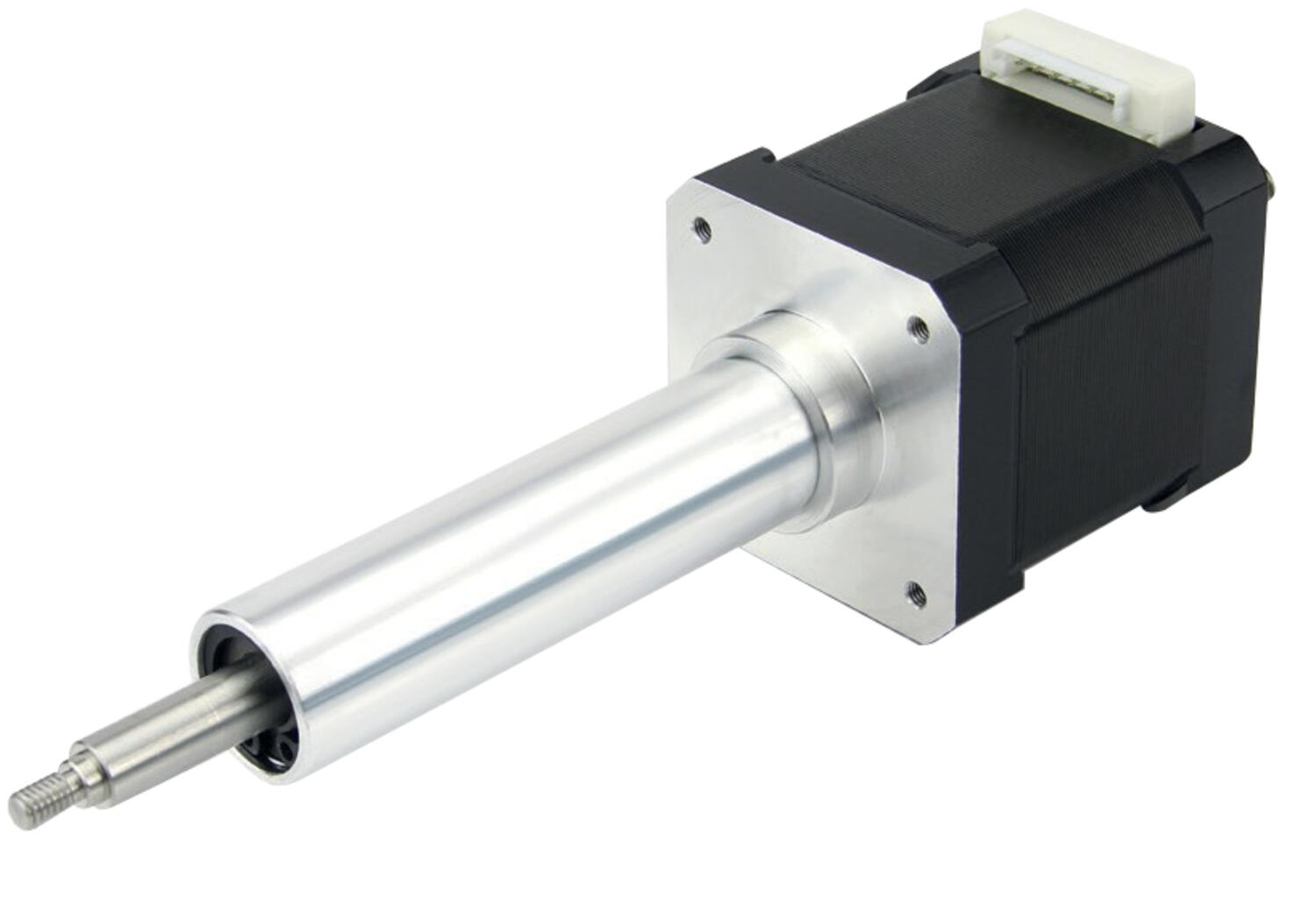

LGA35
Silownik liniowy Captive, NEMA14 (35 mm)
Nr produktu:
LGA351S12-B-UIEV-038 Skopiowano
±0,09
33,6 mm
2,46 mH
0,21 kg
1,2 A
100 mm/s
1,85 Ω
35 mm
86,2 N
4,8768 mm
5,55625 mm
NEMA14
LGA35
Silownik liniowy Captive, NEMA14 (35 mm)
Nr produktu:
LGA351S12-A-UIEV-038 Skopiowano
±0,09
33,6 mm
2,46 mH
0,21 kg
1,2 A
100 mm/s
1,85 Ω
35 mm
86,2 N
4,8768 mm
5,55625 mm
NEMA14
LGA35
Silownik liniowy Captive, NEMA14 (35 mm)
Nr produktu:
LGA351S12-B-UIEV-019 Skopiowano
±0,09
33,6 mm
2,46 mH
0,19 kg
1,2 A
100 mm/s
1,85 Ω
35 mm
86,2 N
4,8768 mm
5,55625 mm
NEMA14
LGA35
Silownik liniowy Captive, NEMA14 (35 mm)
Nr produktu:
LGA351S12-A-UIEV-019 Skopiowano
±0,09
33,6 mm
2,46 mH
0,19 kg
1,2 A
100 mm/s
1,85 Ω
35 mm
86,2 N
4,8768 mm
5,55625 mm
NEMA14

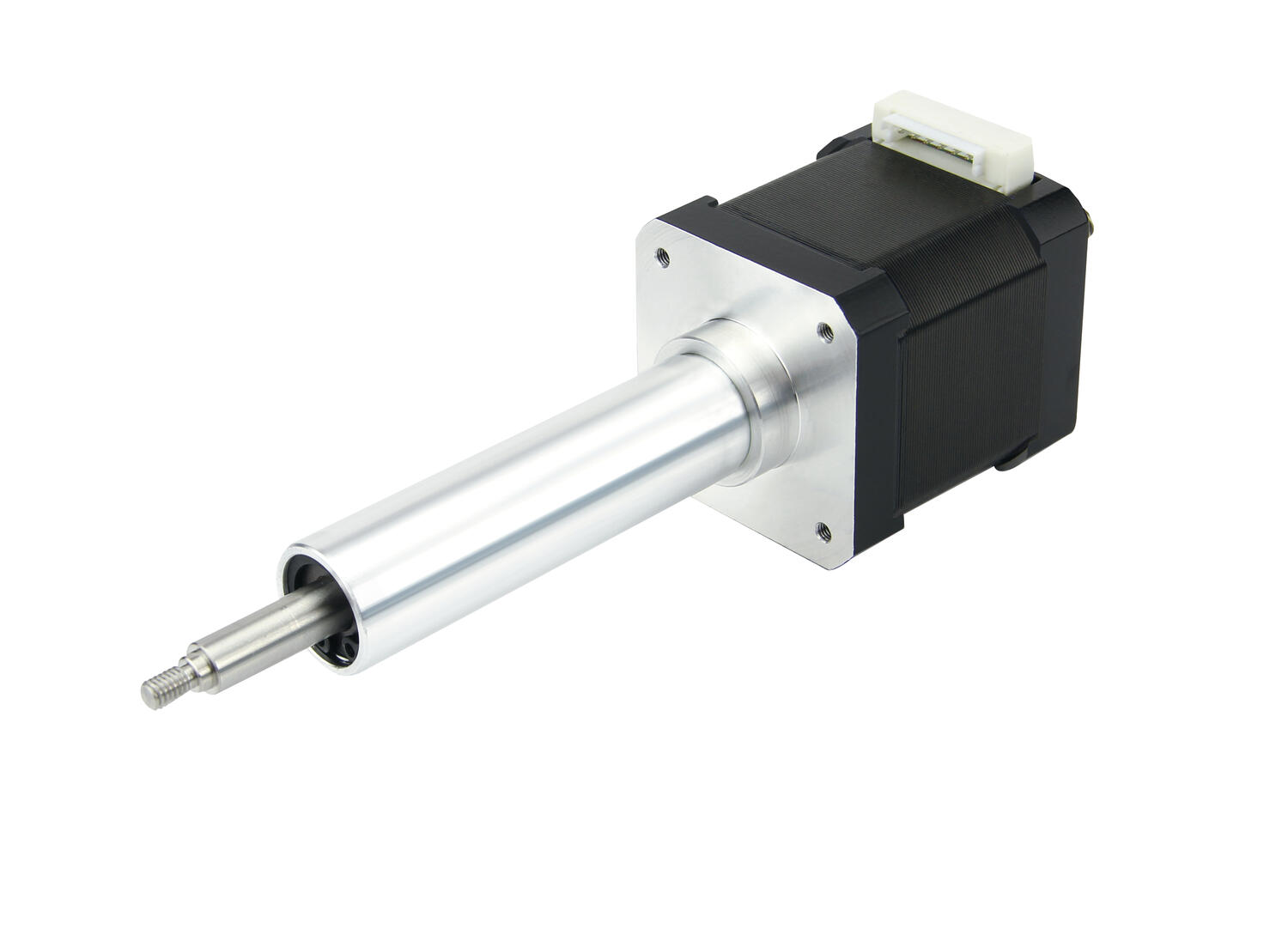

LGA42
Silownik liniowy Captive, NEMA17 (42 mm)
Nr produktu:
LGA421L18-B-UKGI-063 Skopiowano
±0,09
47,4 mm
3,4 mH
0,39 kg
1,8 A
80 mm/s
1,75 Ω
42 mm
275 N
6,35 mm
6,35 mm
NEMA17
LGA42
Silownik liniowy Captive, NEMA17 (42 mm)
Nr produktu:
LGA421L18-B-UKGI-025 Skopiowano
±0,09
47,4 mm
3,4 mH
0,34 kg
1,8 A
80 mm/s
1,75 Ω
42 mm
275 N
6,35 mm
6,35 mm
NEMA17
LGA42
Silownik liniowy Captive, NEMA17 (42 mm)
Nr produktu:
LGA421S14-B-UKGI-038 Skopiowano
±0,09
33,4 mm
2,8 mH
0,25 kg
1,4 A
80 mm/s
2 Ω
42 mm
152 N
6,35 mm
6,35 mm
NEMA17
LGA42
Silownik liniowy Captive, NEMA17 (42 mm)
Nr produktu:
LGA421S14-A-UKGI-038 Skopiowano
±0,09
33,4 mm
2,8 mH
0,25 kg
1,4 A
80 mm/s
2 Ω
42 mm
152 N
6,35 mm
6,35 mm
NEMA17
LGA42
Silownik liniowy Captive, NEMA17 (42 mm)
Nr produktu:
LGA421S14-B-UKGI-019 Skopiowano
±0,09
33,4 mm
2,8 mH
0,24 kg
1,4 A
80 mm/s
2 Ω
42 mm
152 N
6,35 mm
6,35 mm
NEMA17
LGA42
Silownik liniowy Captive, NEMA17 (42 mm)
Nr produktu:
LGA421S14-A-UKGI-019 Skopiowano
±0,09
33,4 mm
2,8 mH
0,24 kg
1,4 A
80 mm/s
2 Ω
42 mm
152 N
6,35 mm
6,35 mm
NEMA17
