S80 Dalmierz laserowy
Dalmierz laserowy S80 firmy Datalogic posiada czerwoną wiązke światła widzalnego i wykorzystuje do pomiaru czas przelotu zwiększając dokładność odczytu. W wersjach S80-Y0 i S80-YL0 zasięg wykrywania bezpośredniego wynosi 0.3 - 4m, przy skalowaniu zakresu pomiaru możiwe jest rozszerzenie zakresu do 0.3-7m. Sensory Datalogic S80-Y1 i S80-Y2 we współpracy z reflektorem mogą osiągać zakres do 0,3-20,3 m(Y1) lub 0,3-100,3m(Y2). Wszystkie wersje posiadają 2 wyjścia cyfrowe z możliwością dostosowania do konkretnych wymagań, wyjście analogowe 4-20 mA oraz moduł RS 485.
Dane techniczne
Zakres pomiarowy dla obiektów naturalnych | 0.3 - 4 m (Y0), 0.3 - 7 m skalowalny (YL0) |
Zakres pomiarowy do reflektora | 0.3 - 20.3 m (Y1), 0.3 - 100.3 m (Y2) |
Rozdzielczość cyfrowa
| 0.9 mm (Y0), 0.4 mm (YL0), |
0.6 mm (Y1), 6 mm (Y2) | |
Liniowość | 0.3% (Y0/YL0), 0.25% (Y1), 0.15% (Y2) |
Wpływ temperatury
| ±0.6 mm/°C (Y0/YL0), |
±1.5 mm/°C (Y1), ±2 mm/°C (Y2) | |
Powtarzalność
| 3 mm @ 4 m (Y0 NORM/YL0), 3 mm @ 4 m (Y0 FAST), |
7 mm @ 7 m (YL0), 10 mm @ 20 m (Y1), | |
10 mm @ 100 m (Y2) | |
Histereza wyjścia | 5 mm (Y0/YL0), 25 mm (Y1), 40 mm (Y2) |
Napięcie zasilania | 15 - 30 Vdc, tętnień 2 Vpp maks. |
Pobór prądu | 110 mA maks. @ 24 Vdc |
Źródło światła | Czerwony Laser 665 nm, klasa 2 |
Ustawienie
| Przycisk SET |
Przycisk +/- | |
LED - wskazanie
| 4 cyfrowy wyświetlacz |
Żółty LED sygnał wyjścia | |
Zielony LED status wyjścia | |
LED - wskazanie (z przodu)
| Zielony LED tryb FAST |
Żółty LED sygnał wyjścia | |
Czerwony LED sygnał alarmowy | |
Wyjście
| 2 PNP NO |
4 ... 20 mA analogowy | |
Prąd wyjściowy | ≤100 mA |
Czas reakcji
| 5 ms (NORMAL) / 1 ms (FAST) |
6 ms (YL0) | |
Częstotliwość przełączania
| 100 Hz (NORMAL) / 500 Hz (FAST) |
85 Hz (YL0) | |
Funkcja czasowa | Wybierana z 5, 10, 20, 30 40 ms |
Połączenie | Złącze M12 8-pinowe |
Stopień ochrony | IP67 |
Materiał obudowy | Aluminium |
Materiał soczewki | Szkło |
Zakres temperatury | od-10 do +50°C |
Standardy | EN 60947-5-2, EN 60825-1 |
|
|
|
Wyjście analgowe | Wyjście cyfrowe | Bezpośrednie wykrywanie obiektu w zależności od jego stopnia odbicia światła |
Wymiary
|
Schemat połączeń
Schemat połączeń | Wskazanie diod i przycisków |
|
|
Akcesoria

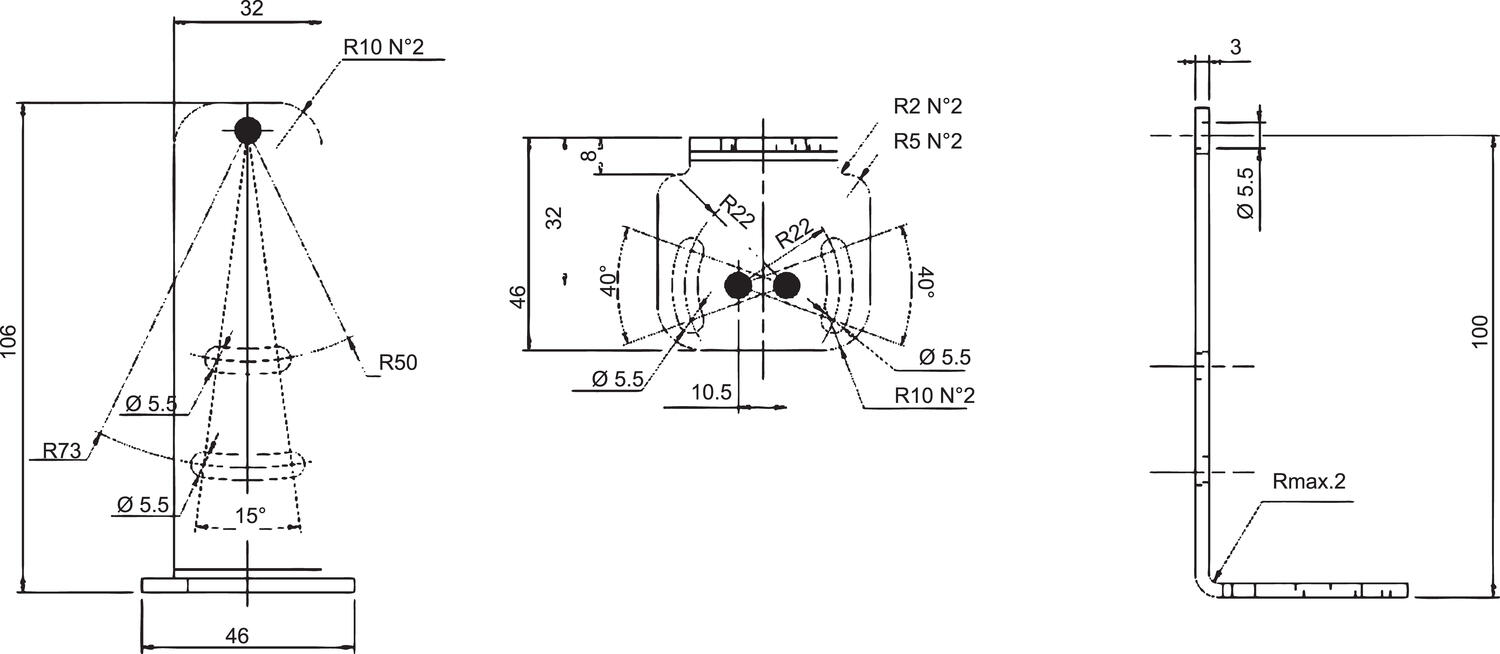

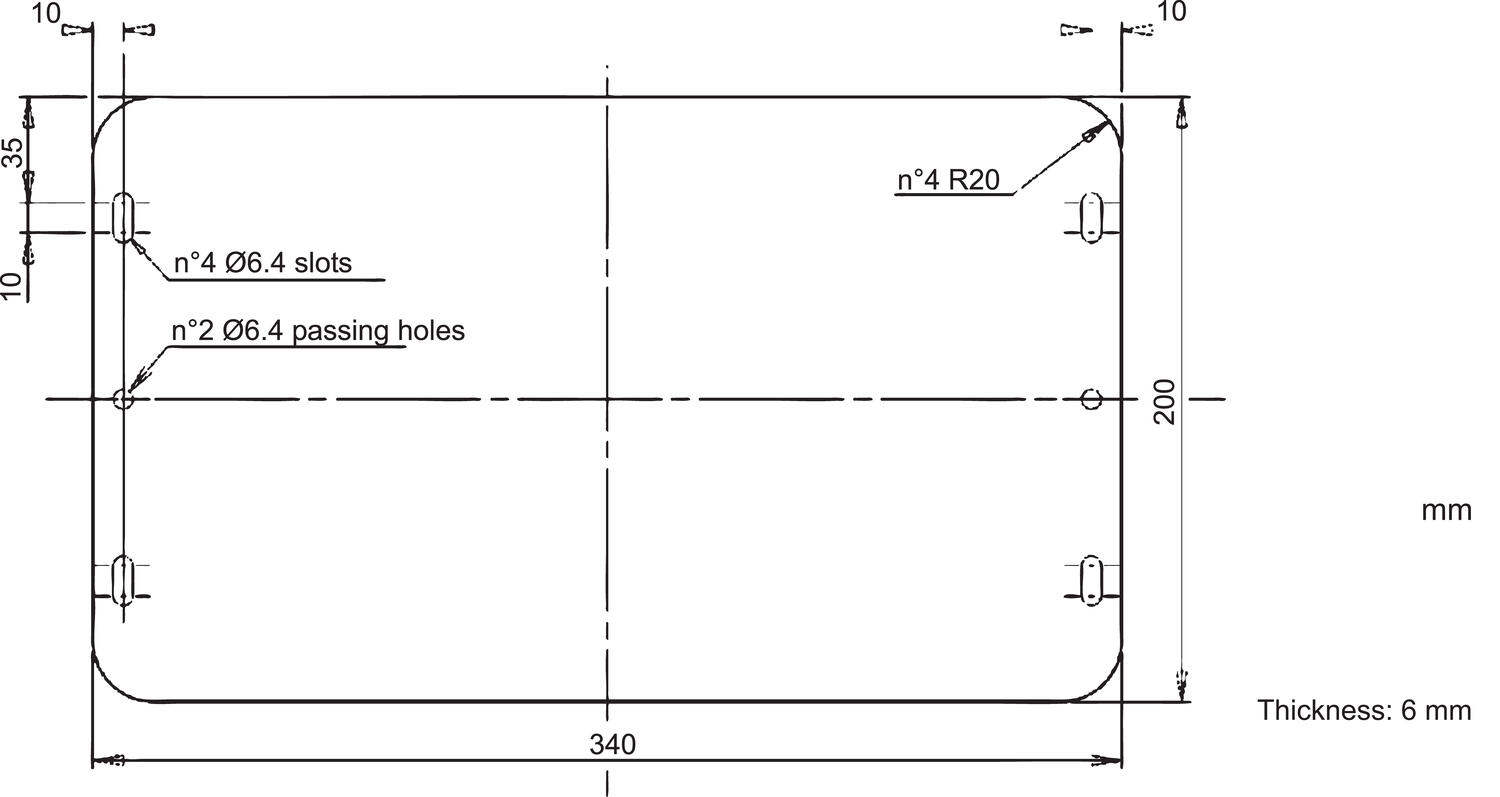

ST-5037 uchwyt montażowy | R80 reflektor | ||
|
| ||
Nr katalogowy | Opis | ||
ST-5037 | Uchwyt montażowy | ||
R80 * | Reflektor | ||
* Dostarczany z czujnikiem.
Dane od zamówienia
Nr katalogowy | Odległość maks. | Reflektor | Połączenie | Wyjście |
S80-MH-5-Y09-PPIZ | 4 m | nnie | Złącze M12 | PNP |
S80-MH-5-YL09-PPIZ | 7 m | nie | Złącze M12 | PNP |
S80-MH-5-Y19-PPIZ | 20 m | tak * | Złącze M12 | PNP |
S80-MH-5-Y29-PPIZ | 100 m | tak * | Złącze M12 | PNP |
* Dostarczany z czujnikiem.
Pliki do pobrania
Karta katalogowa |
- Zakres pomiarowy do 7 m zbliżeniowo
- Zakres pomiarowy z reflektorem do 20 m lub 100 m
- Wyświetlacz cyfrowy
- Wyjście analogowe
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Min. temperatura pracy | -10 °C |
|---|---|
| Max. temperatura pracy | 50 °C |
| Stopień ochrony IP | IP67 |
| Technologia czujnika | Dalmierz laserowy |
| Masa | 330 g |
| Napięcie zasilania | 15-30 V DC |
| Czas reakcji | 6 ms |
| Min. temperatura składowania | -25 °C |
| Max. temperatura składowania | 70 °C |
| Wyjście | 4–20 mA, PNP, RS422 |
| Prąd wyjściowy max. | 0,1 A |
| Dopuszczenia | CE, UL |
|---|---|
| Zasięg max | 7000 mm |
| Zasięg min | 300 mm |
| Podłączenie elektryczne | Złącze M12 8-pinowe |
| Funkcja | Załącz, gdy jasno/ciemno |
| Wskaźnik LED | Tak |
| Materiał soczewki | Szkło |
| Typ światła | Laser czerwony |
| Materiał obudowy | Aluminium |
Opis produktu
Dalmierz laserowy S80 firmy Datalogic posiada czerwoną wiązke światła widzalnego i wykorzystuje do pomiaru czas przelotu zwiększając dokładność odczytu. W wersjach S80-Y0 i S80-YL0 zasięg wykrywania bezpośredniego wynosi 0.3 - 4m, przy skalowaniu zakresu pomiaru możiwe jest rozszerzenie zakresu do 0.3-7m. Sensory Datalogic S80-Y1 i S80-Y2 we współpracy z reflektorem mogą osiągać zakres do 0,3-20,3 m(Y1) lub 0,3-100,3m(Y2). Wszystkie wersje posiadają 2 wyjścia cyfrowe z możliwością dostosowania do konkretnych wymagań, wyjście analogowe 4-20 mA oraz moduł RS 485.
Dane techniczne
Zakres pomiarowy dla obiektów naturalnych | 0.3 - 4 m (Y0), 0.3 - 7 m skalowalny (YL0) |
Zakres pomiarowy do reflektora | 0.3 - 20.3 m (Y1), 0.3 - 100.3 m (Y2) |
Rozdzielczość cyfrowa
| 0.9 mm (Y0), 0.4 mm (YL0), |
0.6 mm (Y1), 6 mm (Y2) | |
Liniowość | 0.3% (Y0/YL0), 0.25% (Y1), 0.15% (Y2) |
Wpływ temperatury
| ±0.6 mm/°C (Y0/YL0), |
±1.5 mm/°C (Y1), ±2 mm/°C (Y2) | |
Powtarzalność
| 3 mm @ 4 m (Y0 NORM/YL0), 3 mm @ 4 m (Y0 FAST), |
7 mm @ 7 m (YL0), 10 mm @ 20 m (Y1), | |
10 mm @ 100 m (Y2) | |
Histereza wyjścia | 5 mm (Y0/YL0), 25 mm (Y1), 40 mm (Y2) |
Napięcie zasilania | 15 - 30 Vdc, tętnień 2 Vpp maks. |
Pobór prądu | 110 mA maks. @ 24 Vdc |
Źródło światła | Czerwony Laser 665 nm, klasa 2 |
Ustawienie
| Przycisk SET |
Przycisk +/- | |
LED - wskazanie
| 4 cyfrowy wyświetlacz |
Żółty LED sygnał wyjścia | |
Zielony LED status wyjścia | |
LED - wskazanie (z przodu)
| Zielony LED tryb FAST |
Żółty LED sygnał wyjścia | |
Czerwony LED sygnał alarmowy | |
Wyjście
| 2 PNP NO |
4 ... 20 mA analogowy | |
Prąd wyjściowy | ≤100 mA |
Czas reakcji
| 5 ms (NORMAL) / 1 ms (FAST) |
6 ms (YL0) | |
Częstotliwość przełączania
| 100 Hz (NORMAL) / 500 Hz (FAST) |
85 Hz (YL0) | |
Funkcja czasowa | Wybierana z 5, 10, 20, 30 40 ms |
Połączenie | Złącze M12 8-pinowe |
Stopień ochrony | IP67 |
Materiał obudowy | Aluminium |
Materiał soczewki | Szkło |
Zakres temperatury | od-10 do +50°C |
Standardy | EN 60947-5-2, EN 60825-1 |
|
|
|
Wyjście analgowe | Wyjście cyfrowe | Bezpośrednie wykrywanie obiektu w zależności od jego stopnia odbicia światła |
Wymiary
|
Schemat połączeń
Schemat połączeń | Wskazanie diod i przycisków |
|
|
Akcesoria
ST-5037 uchwyt montażowy | R80 reflektor | ||
|
| ||
Nr katalogowy | Opis | ||
ST-5037 | Uchwyt montażowy | ||
R80 * | Reflektor | ||
* Dostarczany z czujnikiem.
Dane od zamówienia
Nr katalogowy | Odległość maks. | Reflektor | Połączenie | Wyjście |
S80-MH-5-Y09-PPIZ | 4 m | nnie | Złącze M12 | PNP |
S80-MH-5-YL09-PPIZ | 7 m | nie | Złącze M12 | PNP |
S80-MH-5-Y19-PPIZ | 20 m | tak * | Złącze M12 | PNP |
S80-MH-5-Y29-PPIZ | 100 m | tak * | Złącze M12 | PNP |
* Dostarczany z czujnikiem.
Pliki do pobrania
Karta katalogowa |
