MOLEX

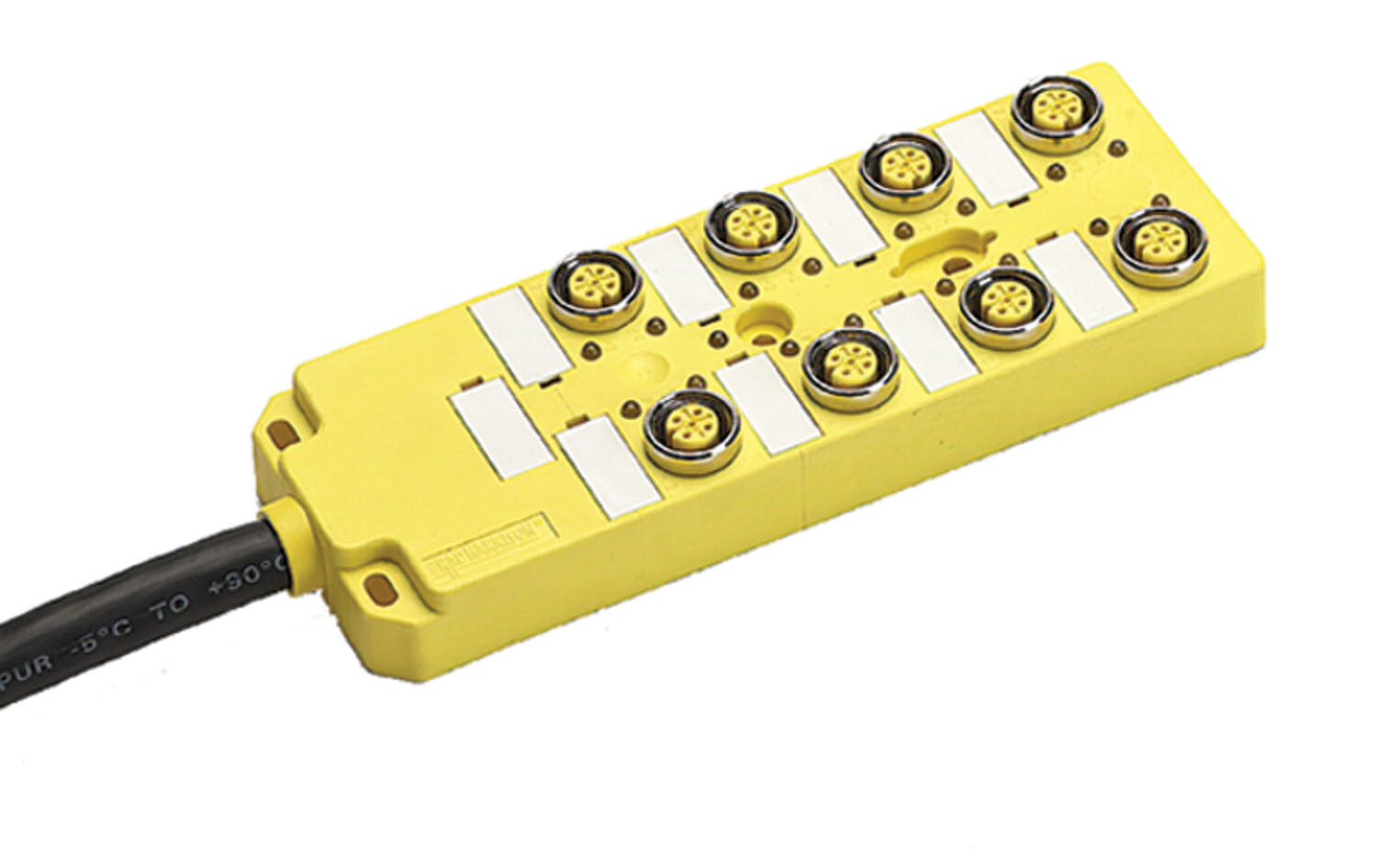

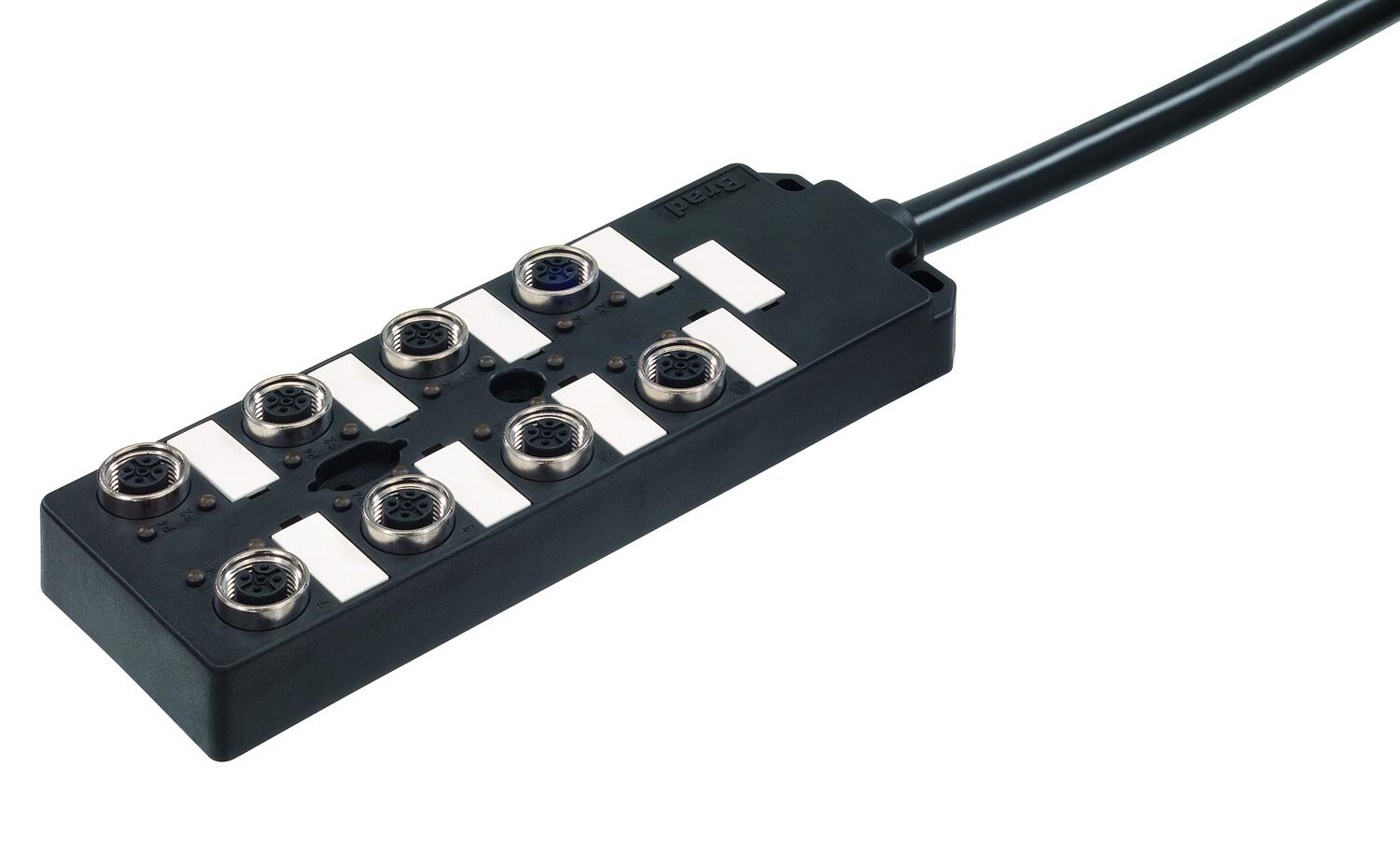

Molex - Centralki połączeniowe M12
Centralki połączeniowe firmy BRADHARRISON ułatwiają przyłączenie i kontrolę czujników indukcyjnych, fotoelektrycznych, zaworów magnetycznych, przełączników ciśnieniowych, wyłączników krańcowych itp. Wskazania diod oraz duże, wyraźne tabliczki znamionowe ułatwiają szybkie znalezienie usterki i kontrolę funkcji, co znacznie skraca ewentualne przestoje. Złącza przewodów i centralek połączeniowych firmy BRADHARRISON zapewniają stopień ochrony IP68 (szczelność na kurz i możliwość pracy ciągłej w wodzie).
Dane techniczne
Zakres napięć | 10-30 V DC, PNP |
Prąd maksymalny | 2 A (na port 3-pinowy) |
Prąd maksymalny | 2 A (na port 4-pinowy) |
Prąd maksymalny | 12 A (całkowity) |
Przekrój przewodów | 0,75 mm² (zasilanie) |
0,34 mm² (sygnał) | |
1,0 mm² max. (terminal połączeniowy) | |
Materiał obudowy | Żółte PBT |
Materiał złącza | Mosiądz niklowany |
Powłoka przewodu | PUR |
Sygnalizacja LED | Zielona (napięcie) |
Żółta (sygnał) | |
Zakres temperatur | -5 °C do +90 °C |
Stopień ochrony | IP68 przewód zalewany |
IP67 złącze, terminal połączeniowy |
Połączenie
Pojedyncze I/O | Podwójne I/O |
Z przewodem zatopionym | Ze złączem M23 | ||||
Kolor przewodu | Nr portu | Pin | Styk | Nr portu | Pin |
Brązowy (+) | 1-8 | (1) | 11 (+) | 1-8 | (1) |
Niebieski (-) | 1-8 | (3) | 9 (-) | 1-8 | (3) |
Żółto-zielony ( ) | 1-8 | (5) | 10 (-) | 1-8 | (3) |
Biały | 1 | (4) | 12 ( ) | 1-8 | (5) |
Zielony | 2 | (4) | 1 | 1 | (4) |
Żółty | 3 | (4) | 2 | 2 | (4) |
Szary | 4 | (4) | 3 | 3 | (4) |
Różowy | 5 | (4) | 4 | 4 | (4) |
Czerowny | 6 | (4) | 5 | 5 | (4) |
Czarny | 7 | (4) | 6 | 6 | (4) |
Fioletowy | 8 | (4) | 7 | 7 | (4) |
|
|
| 8 | 8 | (4) |
Z przewodem zatopionym | Ze złączem M23 | Z terminalem łączeniowym | ||||||
Kolor przewodu | Numer portu | Pin | Styk | Nr portu | Pin | Styk | Nr portu | Pin |
Brązowy (+) | 1-8 | (1) | 19 (+) | 1-8 | (1) | 17 (+) | 1-8 | (1) |
Niebieski (-) | 1-8 | (3) | 6 (-) | 1-8 | (3) | 18 (-) | 1-8 | (3) |
Żółto-zielony ( ) 1-8 | 1-8 | (5) | 12 ( ) | 1-8 | (5) | 19 ( ) | 1-8 | (5) |
Szaro-różowy | 1 | (2) | 7 | 1 | (2) | 9 | 1-8 | (2) |
Biały | 1 | (4) | 15 | 1 | (4) | 1 | 1 | (4) |
Czerwono-niebieski | 2 | (2) | 4 | 2 | (2) | 10 | 2 | (2) |
Zielony | 2 | (4) | 5 | 2 | (4) | 2 | 2 | (4) |
Biało-zielony | 3 | (2) | 8 | 3 | (2) | 11 | 3 | (2) |
Żółty | 3 | (4) | 16 | 3 | (4) | 3 | 3 | (4) |
Brązowo-zielony | 4 | (2) | 14 | 4 | (2) | 12 | 4 | (2) |
Szary | 4 | (4) | 3 | 4 | (4) | 4 | 4 | (4) |
White-żółty | 5 | (2) | 9 | 5 | (2) | 13 | 5 | (2) |
Różowy | 5 | (4) | 17 | 5 | (4) | 5 | 5 | (4) |
Żółto-brązowy | 6 | (2) | 13 | 6 | (2) | 14 | 6 | (2) |
Czerony | 6 | (4) | 2 | 6 | (4) | 6 | 6 | (4) |
Biało-szary | 7 | (2) | 10 | 7 | (2) | 15 | 7 | (2) |
Czarny | 7 | (4) | 11 | 7 | (4) | 7 | 7 | (4) |
Szaro-brązowy | 8 | (2) | 18 | 8 | (2) | 16 | 8 | (2) |
Fioletowy | 8 | (4) | 1 | 8 | (4) | 8 | 8 | (4) |
Przewód
Przyłącze kablowe | ||
4 porty | 6 portów | 8 portów |
4 porty | ||
Nr katalogowy | Opis | |
BTY400PFBP05 | 4 piny, pojedyncze I/O, kabel PUR 5 m | |
BTY400PFBP10 | 4 piny, pojedyncze I/O, kabel PUR 10 m | |
BTY405PFBP05 | 5 pinów, podwójne I/O, kabel PUR 5 m | |
BTY405PFBP10 | 5 pinów, podwójne I/O, kabel PUR 10 m | |
6 portów | |||
Opis | Nr katalogowy | ||
Przewód PUR | Pojedyncze I/O | Podwójne I/O | |
5 m | BTY600PFBP05 | BTY605PFBP05 | |
10 m | BTY600PFBP10 | BTY605PFBP10 | |
8 portów | |
Nr katalogowy | Opis |
BTY800PFBP05 | 4 piny, pojedyncze I/O, kabel PUR 5 m |
BTY800PFBP10 | 4 piny, pojedyncze I/O, kabel PUR 10 m |
BTY805PFBP05 | 5 pinów, podwójne I/O, kabel PUR 5 m |
BTY805PFBP10 | 5 pinów, podwójne I/O, kabel PUR 10 m |
Inne długości przewodów na zamówienie.
Złącze
Złącze | ||
4 porty | 6 portów | 8 portów |
4 porty | ||
| Pojedyncze I/O |
|
Nr katalogowy | Nr katalogowy | Nr katalogowy |
BTY401PFBC |
|
|
| Złącze proste | Złącze 90º |
5 m PUR | K02300P80M050 | K02301P80M050 |
10 m PUR | K02300P80M100 | K02301P80M100 |
4 porty | ||
| Podwójne I/O | |
Nr katalogowy | Nr katalogowy | Nr katalogowy |
BTY403PFBC |
|
|
| Złącze proste | Złącze 90º |
5 m PUR | K03300P80M050 | K03301P80M050 |
10 m PUR | K03300P80M100 | K03301P80M100 |
6 portów | ||
| Pojedyncze I/O | |
Nr katalogowy | Nr katalogowy | Nr katalogowy |
BTY601PFBC |
|
|
| Złącze proste | Złącze 90º |
5 m PUR | K02200P80M050 | K02201P80M050 |
10 m PUR | K02200P80M100 | K02201P80M100 |
6 portów | ||
| Podwójne I/O | |
Wersja | Nr katalogowy | Nr katalogowy |
BTY603PFBC |
|
|
| Złącze proste | Złącze 90º |
5 m PUR | K03200P80M050 | K03201P80M050 |
10 m PUR | K03200P80M100 | K03201P80M100 |
8 ports | ||
| Single I/O | |
Nr katalogowy | Nr katalogowy | Nr katalogowy |
BTY801PFBC |
|
|
l | Złącze proste | Złącze 90º |
5 m PUR | K02100P80M050 | K02101P80M050 |
10 m PUR | K02100P80M100 | K02101P80M100 |
8 portów | ||
| Podwójne l/O | |
Nr katalogowy | Nr katalogowy | Nr katalogowy |
BTY803PFBC |
|
|
l | Złącze proste | Złącze 90º |
5 m PUR | K03000P80M050 | K03001P80M050 |
10 m PUR | K03000P80M100 | K03001P80M100 |
Inne długości przewodów na zamówienie.
Wejścia z boku
Przewód z boku | ||
4 porty | 6 portów | 8 portów |
4 porty | ||
Opis | Nr katalogowy | Nr katalogowy |
Przewód PUR | pojedyncze I/O | podwójne I/O |
5 m | BSY404PFBP05 | BSY403PFBP05 |
10 m | BSY404PFBP10 | BSY403PFBP10 |
6 portów | ||
Opis | Nr katalogowy | Nr katalogowy |
Przewód PUR | pojedyncze I/O | podwójne I/O |
5 m | BSY604PFBP05 | BSY603PFBP05 |
10 m | BSY604PFBP10 | BSY603PFBP10 |
8 portów | ||
Opis | Nr katalogowy | Nr katalogowy |
Przewód PUR | pojedyncze I/O | podwójne I/O |
5 m | BSY804PFBP05 | BSY803PFBP05 |
10 m | BSY804PFBP10 | BSY803PFBP10 |
Centralki ze złączem na zamówienie |
|
Terminal połączeniowy
Terminal połączeniowy | ||
4 porty | 6 portów | 8 portów |
4 porty, terminal połączeniowy |
Nr katalogowy |
podwójne I/O |
BTY403PFBA |
6 portów, terminal połączeniowy |
Nr katalogowy |
podwójne I/O |
BTY603PFBA |
8 portów, terminal połączeniowy |
Nr katalogowy |
podwójne I/O |
BTY803PFBA |
Akcesoria
Zaślepki i oznaczniki | ||
Nr katalogowy | Opis | |
BG13213 | Zaślepka portu M12 | |
KPX20X9 | Tabliczka opisowa portu | |
- Złącza na boku lub na górze
- 4, 6 lub 8 portów
- Łatwe wykrywanie usterki
- Stopień ochrony IP67, IP68
