Molex - Centralki połączeniowe M8

Centralki połączeniowe firmy BRADHARRISON ułatwiają przyłączenie i kontrolę czujników indukcyjnych, fotokomórek, zaworów magnetycznych, przełączników ciśnieniowych, wyłączników krańcowych itp. Wskazania diod świecących oraz duże, wyraźne tabliczki opisowe ułatwiają szybkie znalezienie usterki i kontrolę funkcji, co znacznie skraca ewentualne przestoje. Złącza przewodów i centralek połączeniowych firmy BRADHARRISON zapewniają stopień ochrony IP68 (szczelność na kurz i możliwość pracy ciągłej w wodzie).

Dane techniczne

Zakres napięć

10-30 V DC, PNP

Prąd maksymalny

2 A (na port 3-pinowy)

Prąd maksymalny

1 A (na port 4-pinowy)

Prąd maksymalny

6 A (całkowity centralki 3-pinowej)

Prąd maksymalny

3 A (całkowity centralki 4-pinowej)

Przekrój przewodów

0,75 mm² (zasilanie)
0,34 mm² (sygnał)

Przekrój przewodów 10 portów, 4 piny

0,5 mm² (zasilanie)
0,25 mm² (sygnał)

Materiał obudowy

Żółty PBT

Materiał złącza

Mosiądz niklowany

Powłoka przewodu

PUR

Sygnalizacja LED

Zielona (zasilanie)
Żółta (sygnał)

Zakres temperatur

-5 °C do +90 °C

Stopień ochrony

IP68 (przewód zalewany)
IP67 (złącze)



Połączenie

3-piny/pojedyncze I/O

4-piny/podwójne I/O

Connecting sketch Adapter central M8, 3-poles

Connecting sketch Adapter central M8, 4-poles



Kolor przewodu

Numer portu

Pin

Styk

Numer portu

Pin

Brązowy (+)

1-10

(1)

A (+)

1-10

(1)

Niebieski (-)

1-10

(3)

M (+)

1-10

(1)

Biały

1

(4)

L (-)

1-10

(3)

Zielony

2

(4)

U (-)

1-10

(3)

Żółty

3

(4)

P

1

(4)

Szary

4

(4)

J

2

(4)

Różowy

5

(4)

T

3

(4)

Czerwony

6

(4)

S

4

(4)

Czarny

7

(4)

G

5

(4)

Fioletowy

8

(4)

R

6

(4)

Biało-niebieski

9

(4)

E

7

(4)

Brązowo-niebieski

10

(4)

O

8

(4)







C

9

(4)







N

10

(4)



Kolor przewodu

Numer portu

Pin

Styk

Numer portu

Pin

Brown (+)

1-10

(1)

A (+)

1-6

(1)

Blue (-)

1-10

(3)

L (-)

1-6

(3)

Grey-Pink

1

(2)

U

1

(4)

Red-Blue

2

(2)

P

1

(2)

White-Green

3

(2)

J

2

(4)

Brown-Green

4

(2)

S

2

(2)

White-Yellow

5

(2)

M

3

(4)

Yellow-Brown

6

(2)

T

3

(2)

White-Grey

7

(2)

R

4

(4)

Grey-Brown

8

(2)

G

4

(2)

White-Pink

9

(2)

O

5

(4)

Pink-Brown

10

(2)

E

5

(2)

White

1

(4)

N

6

(4)

Green

2

(4)

C

6

(2)

Yellow

3

(4)







Grey

4

(4)







Pink

5

(4)







Red

6

(4)







Black

7

(4)







Purple

8

(4)







White-Blue

9

(4)







Brown-Blue

10

(4)









3-piny

4-piny

14-pinów

Contact connection 3-poles, Adapter central M8

Contact connection, Adapter central M8

Contact connection 14-poles, Adapter central M8



Przewód od boku

Dimension, side erected cable, Adaptercentral M8

Dimension 2, Side erected cable, Adapter central M8

Liczba portów

A (mm)

B (mm)

4

79

95

6

104

120

8

129

145

10

154

170

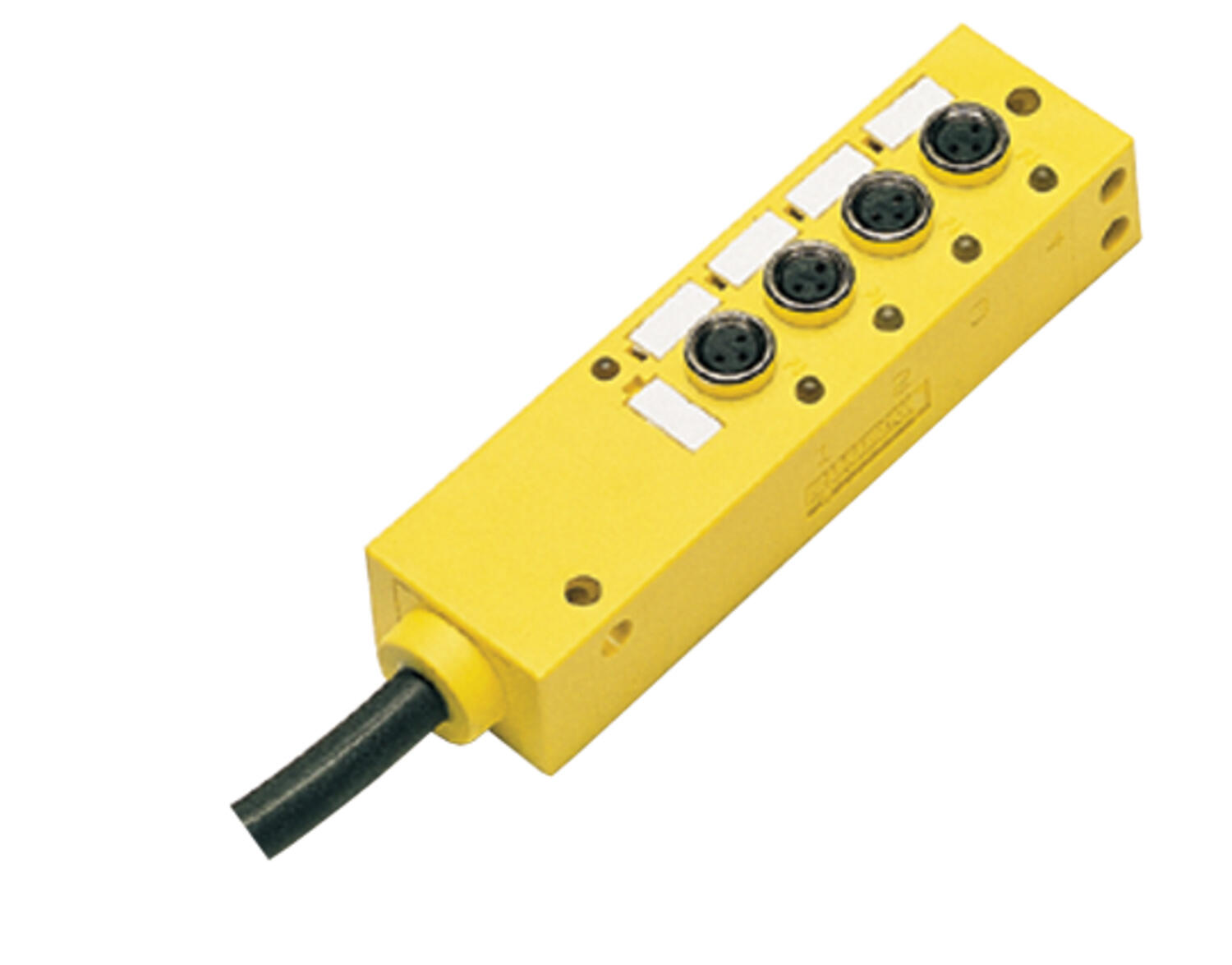

4 porty

Adapter central M8, Side erected cable, 4 port

Nr katalogowy

Opis

BEY401PFBP05

3 piny, pojedyncze I/O, kabel PUR 5 m

BEY401PFBP10

3 piny, pojedyncze I/O, kabel PUR 10 m

BEY403PFBP05

4 piny, podwójne I/O, kabel PUR 5 m

BEY403PFBP10

4 piny, podwójne I/O, kabel PUR 10 m



6 portów

Adapter central M8, Side eracted cable, 6 port

Nr katalogowy

Opis

BEY601PFBP05

3 piny, pojedyncze I/O, kabel PUR 5 m

BEY601PFBP10

3 piny, pojedyncze I/O, kabel PUR 10 m

BEY603PFBP05

4 piny, podwójne I/O, kabel PUR 5 m

BEY603PFBP10

4 piny, podwójne I/O, kabel PUR 10 m



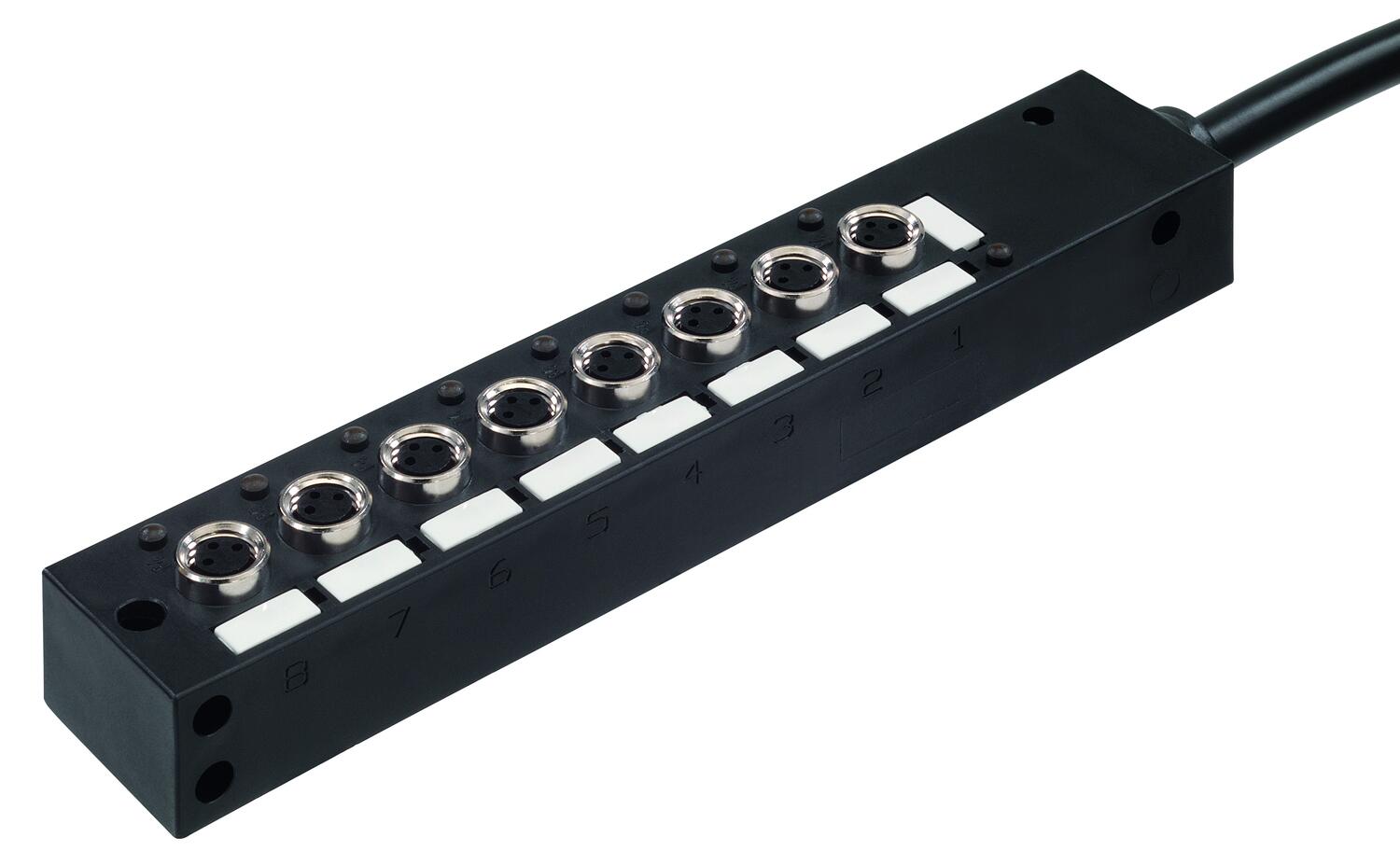

8 portów

Adapter central M8, Side erected cable, 8 port

Nr katalogowy

Opis

BEY801PFBP05

3 piny, pojedyncze I/O, kabel PUR 5 m

BEY801PFBP10

3 piny, pojedyncze I/O, kabel PUR 10 m

BEY803PFBP05

4 piny, podwójne I/O, kabel PUR 5 m

BEY803PFBP10

4 piny, podwójne I/O, kabel PUR 10 m



10 portów

Adapter central M8, Side ercted cable, 10 port

Nr katalogowy

Opis

BEYA01PFBP05

3 piny, pojedyncze I/O, kabel PUR 5 m

BEYA01PFBP10

3 piny, pojedyncze I/O, kabel PUR 10 m

BEYA03PFBP05

4 piny, podwójne I/O, kabel PUR 5 m

BEYA03PFBP10

4 piny, podwójne I/O, kabel PUR 10 m


Inne długości przewodów na zamówienie.



Przewód od góry

Dimension Top erected cable, Adapter central M8

Dimension 2, Top erected cable, Adaptercentral M8

Liczba portów

A (mm)

B (mm)

4

79

88

6

104

113

8

129

138

10

154

163



4 porty

Top erected cable 4 port, Adapter central M8

Opis

Nr katalogowy

Przewód PUR

Pojedyncze I/O

5 m

BNY401PFBP05

10 m

BNY401PFBP10



Podwójne I/O

5 m

BNY403PFBP05

10 m

BNY403PFBP10



6 ports

Top erected cable 6 portar, Anslutningscentral M8

Opis

Nr katalogowy

Przewód PUR

Pojedyncze I/O

5 m

BNY601PFBP05

10 m

BNY601PFBP10



Podwójne I/O

5 m

BNY603PFBP05

10 m

BNY603PFBP10



8 ports

Top erected cable 8 port, Adaptercentral M8

Opis

Nr katalogowy

Przewód PUR

Pojedyncze I/O

5 m

BNY801PFBP05

10 m

BNY801PFBP10



Podwójne I/O

5 m

BNY803PFBP05

10 m

BNY803PFBP10



10 ports

Top erected cable, 10 port, Adaptercentral M8

Opis

Nr katalogowy

Przewód PUR

Pojedyncze I/O

5 m

BNYA01PFBP05

10 m

BNYA01PFBP10



Podwójne I/O

5 m

BNYA03PFBP05

10 m

BNYA03PFBP10



Inne długości przewodów na zamówienie.

Złącze

Dimension contact connection

Dimension 2 contact connection, Adapter central M8

Liczba portów

A (mm)

B (mm)

4

79

88

6

104

113

8

129

138

10

154

163



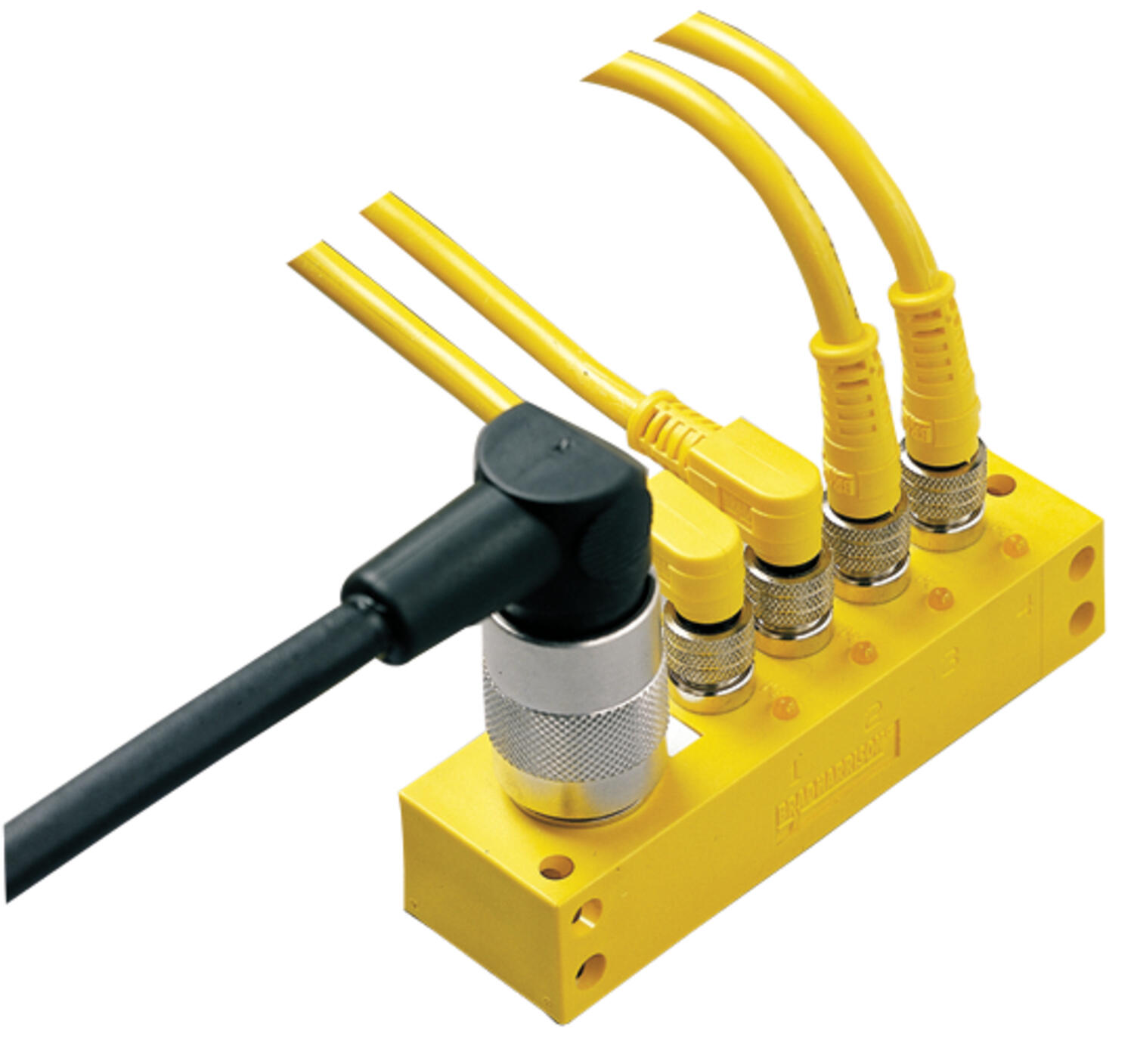

4 porty



Contact connection 4 port, Adapter central M8

Contact 4,6,8 & 10  port, Adapter central M8

Straight contact connection

Opis

Nr katalogowy



Pojedyncze l/O

BNY401PFBC



Złącze proste

5 m Przewód PUR

L04300M78M050



10 m Przewód PUR

L04300M78M100



Złącze kątowe

5 m Przewód PUR

L04301M78M050



10 m Przewód PUR

L04301M78M100





6 portów



Contact connection 6 port, Adapter central M8

Contact 4,6,8 & 10  port, Adapter central M8

Straight contact connection

Opis

Nr katalogowy



Pojedyncze l/O

BNY601PFBC



Złącze proste

5 m Przewód PUR

L04200M78M050



10 m Przewód PUR

L04200M78M100



Złącze kątowe

5 m Przewód PUR

L04201M78M050



10 m Przewód PUR

L04201M78M100





8 portów



Contact connection 8 port, Adapter central M8

Contact 4,6,8 & 10  port, Adapter central M8

Straight contact connection

Opis

Nr katalogowy



Pojedyncze l/O

BNY801PFBC



Złącze proste

5 m Przewód PUR

L04100M78M050



10 m Przewód PUR

L04100M78M100



Złącze kątowe

5 m Przewód PUR

L04101M78M050



10 m Przewód PUR

L04101M78M100





10 portów



Contact conection 10 port, Adapter central M8

Contact 4,6,8 & 10  port, Adapter central M8

Straight contact connection

Opis

Nr katalogowy



Pojedyncze l/O

BNYA01PFBC



Złącze proste

5 m Przewód PUR

L04A00M78M050



10 m Przewód PUR

L04A00M78M100



Złącze kątowe

5 m Przewód PUR

L04A01M78M050



10 m Przewód PUR

L04A01M78M100





Inne długości przewodów na zamówienie.
