MOLEX
Molex - Złącza kablowe M12
Montaż | M12 |
Podłączenie | Śrubowe |
Liczba pinów | 4 lub 5 |
Prąd | 4 A |
Napięcie | 4-piny: 250 V AC/300 V DC |
Przekrój przewodów | Max. 0,75 mm² |
Średnica kabla | PG7: 2,5-6,5 mm |
Stopień ochrony | IP68 |
Zakres temperatur | -40 °C do +85 °C |
Numery katalogowe

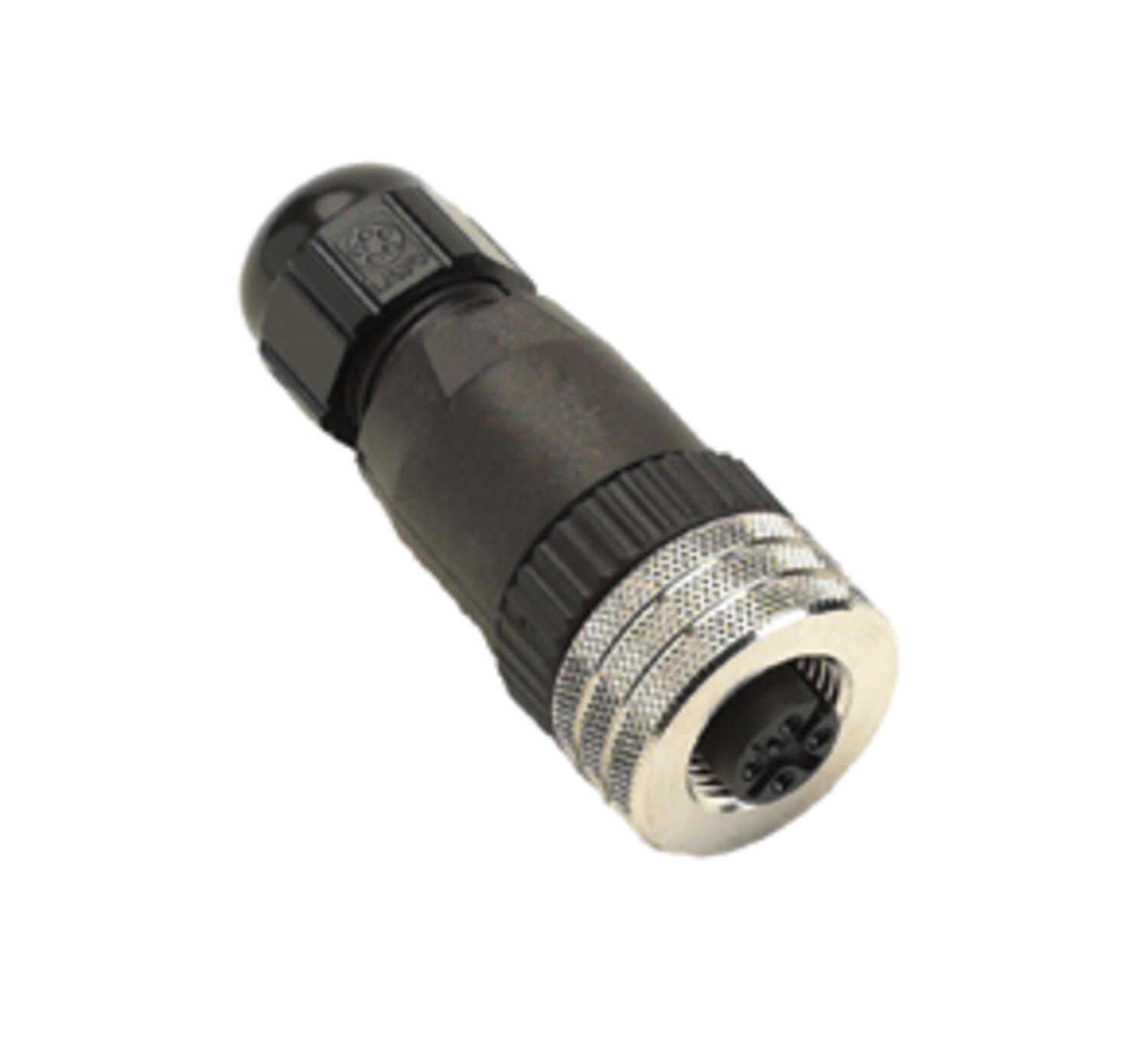

Złącze M12, proste, żeńskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4000315 |
4-piny PG9 | 8A4000325 |
5-pinów PG7 | 8A5000315 |
5-pinów PG9 | 8A5000325 |

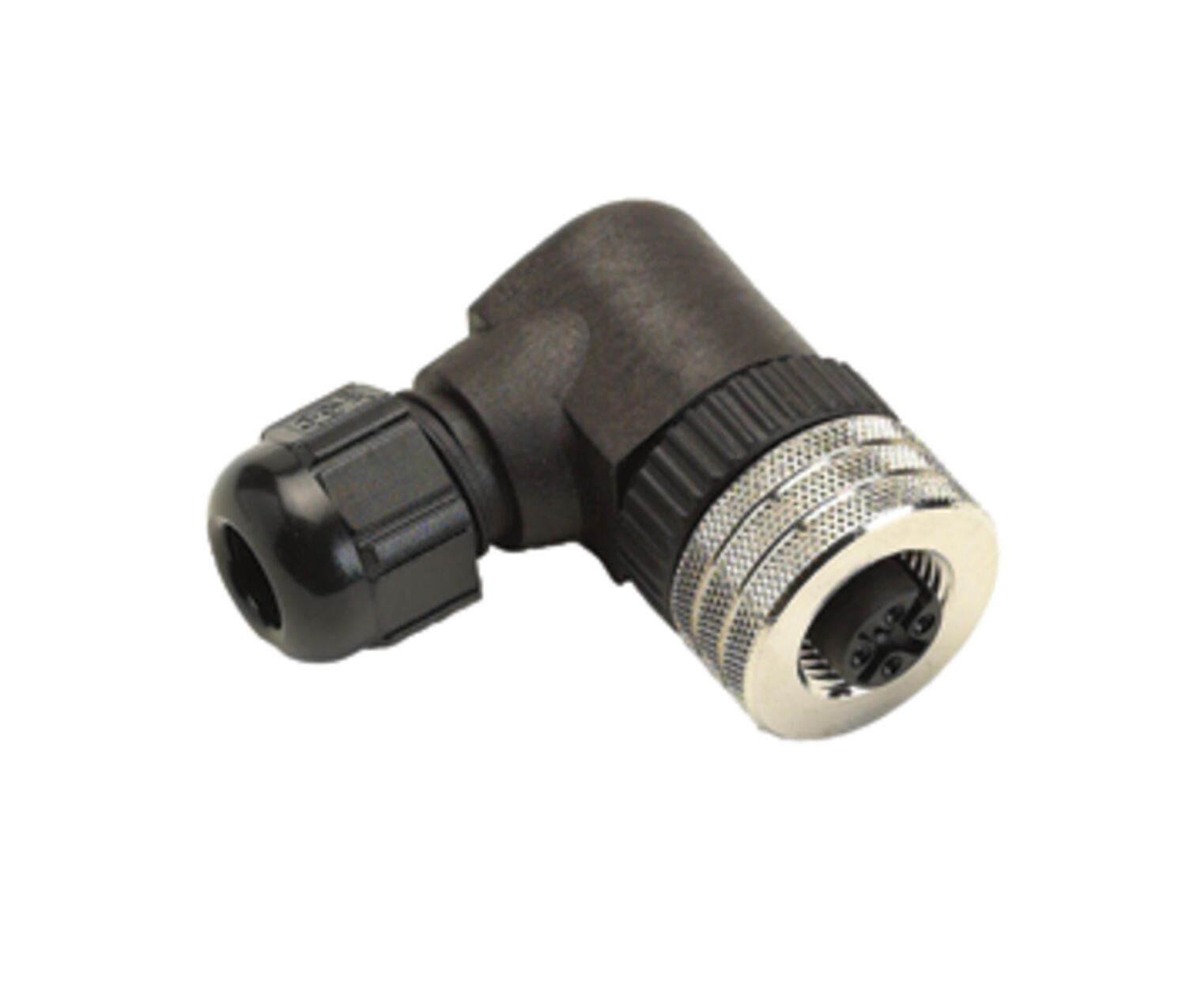

Złącze M12, kątowe, żeńskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4001315 |
5-pinów PG7 | 8A5001315 |
5-pinów PG9 | 8A5001325 |
Złącze M12, proste, męskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4006315 |
4-piny PG9 | 8A4006325 |
5-pinów PG7 | 8A5006315 |
5-pinów PG9 | 8A5006325 |
Złącze M12, kątowe, męskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4007315 |
5-pinów PG7 | 8A5007315 |
Dane techniczne IDC
Montaż | M12 |
Połączenie | IDC |
Liczba pinów | 3 lub 4 |
Prąd | 4 A |
Napięcie | 32 V |
Przekrój przewodów | 0,14 do 0,34 mm² |
Średnica kabla | 4-5,1 mm |
Stopień ochrony | IP67 |
Zakres temperatur | -25 °C do +85 °C |
Numery katalogowe IDC
Złącze M12, proste, żeńskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21031112305 |
4-piny | 21031112405 |
Złącze M12, kątowe, żeńskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21011305091 |
4-piny | 21011405091 |
Złącze M12, proste, męskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21031111305 |
4-piny | 21031111405 |
Złącze M12, kątowe, męskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21011305081 |
4-piny | 21011405081 |
- 4 lub 5-pinowe
- Średnica kabla do 8 mm
- IP67
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Montaż | M12 |
Podłączenie | Śrubowe |
Liczba pinów | 4 lub 5 |
Prąd | 4 A |
Napięcie | 4-piny: 250 V AC/300 V DC |
Przekrój przewodów | Max. 0,75 mm² |
Średnica kabla | PG7: 2,5-6,5 mm |
Stopień ochrony | IP68 |
Zakres temperatur | -40 °C do +85 °C |
Numery katalogowe
Złącze M12, proste, żeńskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4000315 |
4-piny PG9 | 8A4000325 |
5-pinów PG7 | 8A5000315 |
5-pinów PG9 | 8A5000325 |
Złącze M12, kątowe, żeńskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4001315 |
5-pinów PG7 | 8A5001315 |
5-pinów PG9 | 8A5001325 |
Złącze M12, proste, męskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4006315 |
4-piny PG9 | 8A4006325 |
5-pinów PG7 | 8A5006315 |
5-pinów PG9 | 8A5006325 |
Złącze M12, kątowe, męskie | |
|
|
Opis | Nr katalogowy |
4-piny PG7 | 8A4007315 |
5-pinów PG7 | 8A5007315 |
Dane techniczne IDC
Montaż | M12 |
Połączenie | IDC |
Liczba pinów | 3 lub 4 |
Prąd | 4 A |
Napięcie | 32 V |
Przekrój przewodów | 0,14 do 0,34 mm² |
Średnica kabla | 4-5,1 mm |
Stopień ochrony | IP67 |
Zakres temperatur | -25 °C do +85 °C |
Numery katalogowe IDC
Złącze M12, proste, żeńskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21031112305 |
4-piny | 21031112405 |
Złącze M12, kątowe, żeńskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21011305091 |
4-piny | 21011405091 |
Złącze M12, proste, męskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21031111305 |
4-piny | 21031111405 |
Złącze M12, kątowe, męskie, IDC | |
|
|
Opis | Nr katalogowy |
3-piny | 21011305081 |
4-piny | 21011405081 |
