Siłownik teleskopowy RT firmy Univer – duży skok przy kompaktowych wymiarach
Opublikowane2026-10-20 | Marcin MichalskiW wielu aplikacjach przemysłowych konieczne jest zastosowanie siłowników pneumatycznych o dużym skoku. Niestety wraz ze wzrostem długości skoku zwiększają się również gabaryty siłownika. Dotyczy to zarówno długości całkowitej w pozycji złożonej, jak i wysuniętej, gdzie wymiar urządzenia może przekraczać dwukrotność jego skoku roboczego. Ograniczona przestrzeń montażowa sprawia, że znalezienie odpowiedniego rozwiązania staje się często wyzwaniem konstrukcyjnym.
Nowości
Jednym ze sposobów ograniczenia długości układu są siłowniki beztłoczyskowe. W ich konstrukcji klasyczne tłoczysko zostało zastąpione wózkiem poruszającym się wzdłuż korpusu siłownika. Rozwiązanie to pozwala zmniejszyć wymagania przestrzenne, jednak wymusza inny sposób przenoszenia siły oraz mocowania elementów współpracujących.
Siłownik teleskopowy jako alternatywa dla standardowych rozwiązań

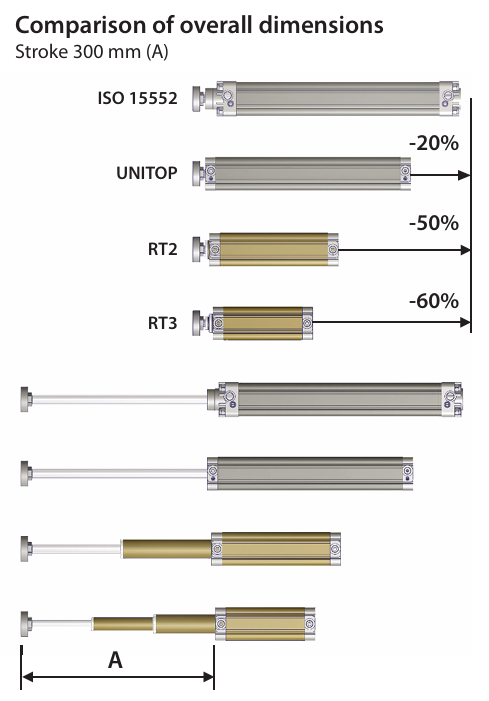

Ciekawą alternatywą są siłowniki teleskopowe serii RT firmy Univer. Ich konstrukcja opiera się na segmentowym tłoczysku, które wysuwa się stopniowo podobnie jak teleskop lub rozkładana luneta. Dzięki temu możliwe jest uzyskanie dużego skoku przy znacznie mniejszej długości całkowitej siłownika.
W odróżnieniu od siłowników beztłoczyskowych, tłoczysko pozostaje umieszczone centralnie względem osi siłownika, co ułatwia integrację z wieloma aplikacjami i pozwala zachować klasyczny sposób przekazywania siły. Najbardziej zewnętrzny segment działa podobnie do nurnika stosowanego w siłownikach nurnikowych.
Siłowniki teleskopowe RT zostały zaprojektowane przede wszystkim do zastosowań, w których siła ma być przekazywana podczas wysuwu tłoczyska. Dzięki kompaktowej konstrukcji sprawdzają się wszędzie tam, gdzie dostępna przestrzeń montażowa jest ograniczona.
Najważniejsze cechy serii RT
Siłowniki teleskopowe Univer RT są dostępne w wersjach z dwoma lub trzema segmentami tłoczyska. Większa liczba segmentów pozwala uzyskać większą redukcję długości całkowitej siłownika po złożeniu, natomiast mniejsza liczba segmentów umożliwia uzyskanie większej siły roboczej.
Do najważniejszych parametrów serii RT należą:
- konstrukcja z 2 lub 3 segmentami tłoczyska,
- skoki robocze do 1800 mm,
- kompaktowa długość całkowita w pozycji złożonej,
- zakres temperatur pracy od -20°C do +80°C,
- możliwość wykonania w wersji ATEX do pracy w strefach zagrożonych wybuchem,
- centralne prowadzenie tłoczyska ułatwiające integrację z aplikacją.

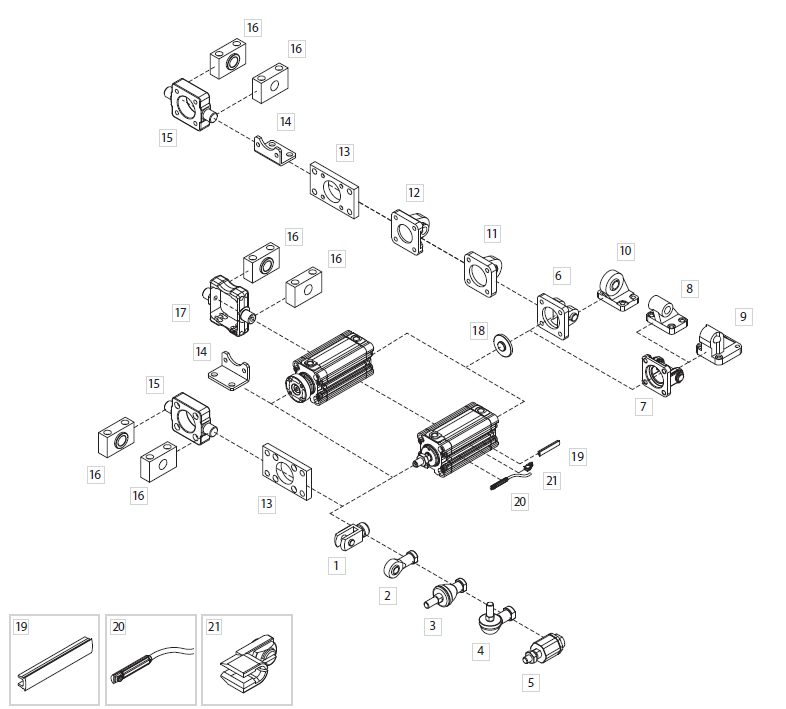

Akcesoria montażowe
Aby ułatwić dopasowanie siłownika do wymagań konkretnej aplikacji, firma Univer oferuje również szeroką gamę dedykowanych akcesoriów:
zakończenia tłoczysk,
płyty z mocowaniem czopowym,
alternatywne stopy montażowe,
płyty i elementy montażowe,
czujniki położenia.
Dzięki dostępności akcesoriów możliwe jest łatwe dostosowanie siłownika do różnych układów mechanicznych oraz uproszczenie procesu montażu.
Podsumowanie
Siłowniki teleskopowe RT firmy Univer stanowią interesującą alternatywę dla klasycznych siłowników pneumatycznych wszędzie tam, gdzie wymagany jest duży skok przy ograniczonej przestrzeni montażowej.
Segmentowa konstrukcja tłoczyska pozwala znacząco zmniejszyć długość całkowitą urządzenia, zachowując jednocześnie zalety tradycyjnego siłownika z tłoczyskiem.
Dzięki szerokiej gamie wersji oraz dostępności wykonania ATEX rozwiązanie to może znaleźć zastosowanie w wielu branżach przemysłowych
