TECSIS

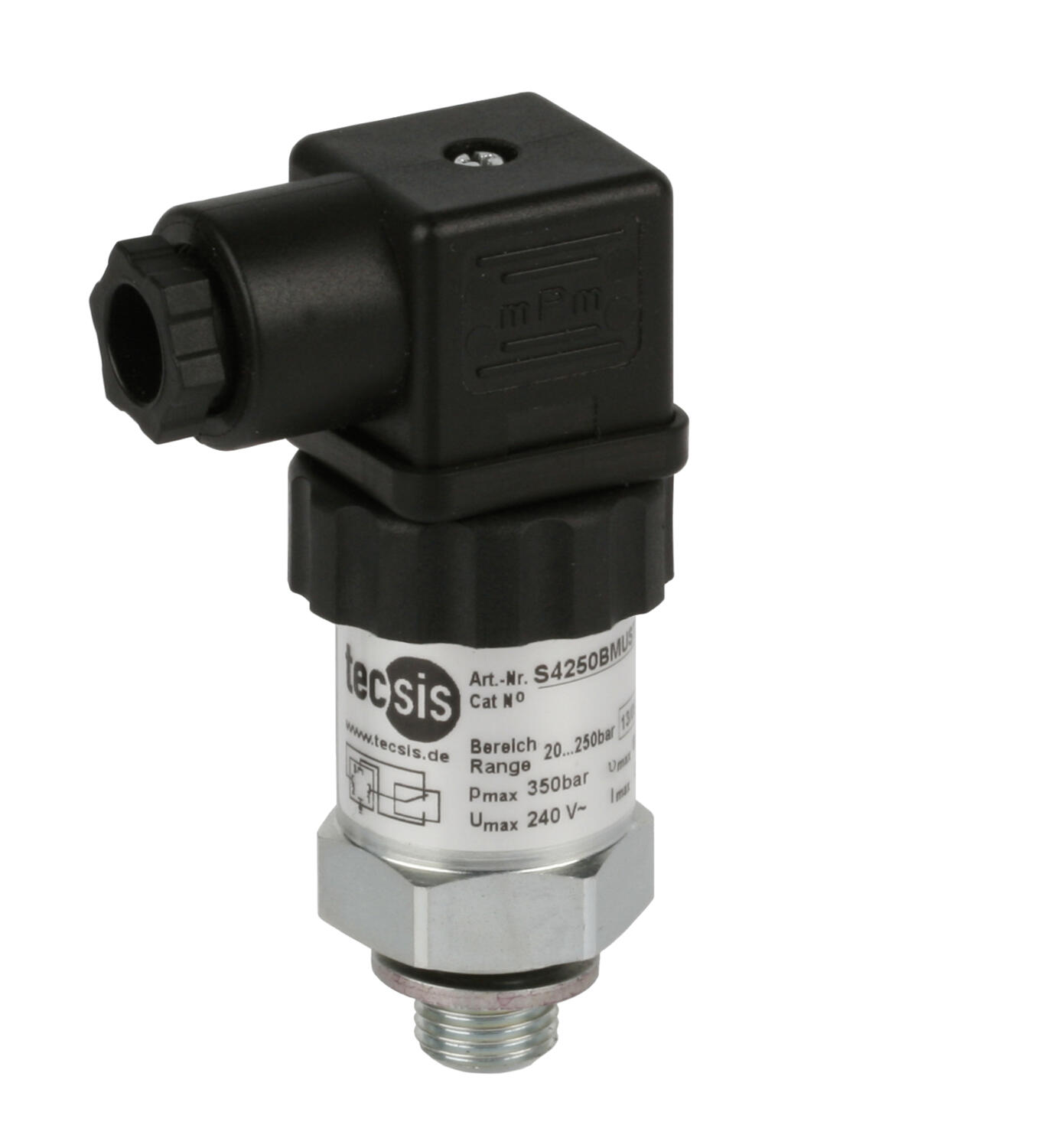

Mechaniczny czujnik ciśnienia
Seria S4250
Niezawodny i precyzyjny mechaniczny czujnik ciśnieniowy z przełącznikiem i regulowaną histerezą do 320 bar. Występuje w dwóch wersjach: membranowej oraz tłokowej. Głównie przeznaczony jest do aplikacji hydraulicznych, pneumatycznych, inżynierii mechanicznej oraz przy budowaniu różnego typu instalacji ciśnieniowych.
Dane techniczne
Przyłącze procesowe | G1/4 |
Klasa ochrony | IP65 |
Histereza | ustawna |
Elementy pomiarowe | NBR membranowy; stal z NBR lub PTE tłokowy |
Liczba styków | 1 |
Funkcja styków | SPDT |
Typ styków | mikro pokryte srebrem |
Ilość cykli | max 100 cykli/min |
Temperatura | -20°C + 80°C |
Przyłącze elektryczne | wtyczka typu L DIN |
Materiał korpusu | stal cynkowana |

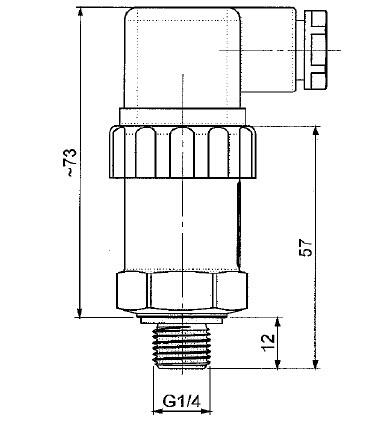

Wymiary

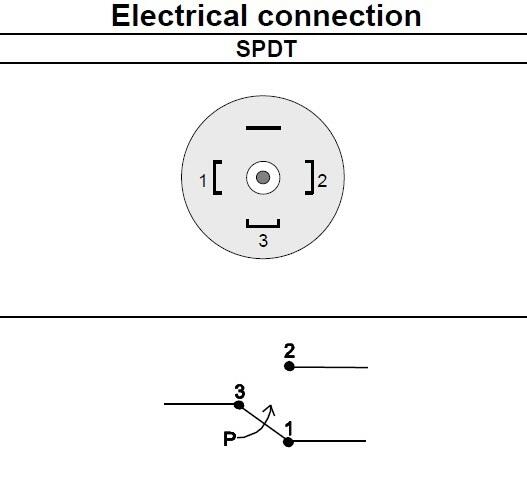

Przyłącze elektryczne
Nr. katalogowe
Numer katalogowy | Wersja | Zakres ciśnienia - bar | Max. dopuszczalne ciśnienie - bar |
S4250B071001 | Membrana | 0,2..2 | 60 |
S4250B144001 | 0,5..8 | 60 | |
S4250B076001 | 1..16 | 60 | |
S4250B133001 | Tłok | 10..30 | 350 |
S4250B153001 | 10..80 | 350 | |
S4250B866001 | 10..120 | 350 | |
S4250B082001 | 10..160 | 350 | |
S4250B083001 | 20..200 | 350 | |
S4250B084001 | 20..250 | 350 | |
S4250B085001 | 30..320 | 350 |
Wykonanie specjalne
• Inne rodzaje gwintów przyłącza procesowego (G1/8, M10x1, NPT1/8, NPT1/4)
• Inne zakresy ciśnień na życzenie
- Zakresy nastaw od 0,2-2 bar do 30-320 bar
- Regulowana histereza
- Rodzaj styków: SPDT (Uniwersalny)
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja | Styk przełączny |
|---|---|
| Max. zakresu ciśnienia | 2 bar |
| Min. zakresu ciśnienia | 0,2 bar |
| Podłączenie | G1/4 |
| Połączenie elektryczne | Wtyczka L zgodna z DIN EN 175301-803 |
| Stopień ochrony IP | IP65 |
| Temperatura otoczenia do | 80 °C |
| Temperatura otoczenia od | -20 °C |
Do pobrania
Opis produktu
Niezawodny i precyzyjny mechaniczny czujnik ciśnieniowy z przełącznikiem i regulowaną histerezą do 320 bar. Występuje w dwóch wersjach: membranowej oraz tłokowej. Głównie przeznaczony jest do aplikacji hydraulicznych, pneumatycznych, inżynierii mechanicznej oraz przy budowaniu różnego typu instalacji ciśnieniowych.
Dane techniczne
Przyłącze procesowe | G1/4 |
Klasa ochrony | IP65 |
Histereza | ustawna |
Elementy pomiarowe | NBR membranowy; stal z NBR lub PTE tłokowy |
Liczba styków | 1 |
Funkcja styków | SPDT |
Typ styków | mikro pokryte srebrem |
Ilość cykli | max 100 cykli/min |
Temperatura | -20°C + 80°C |
Przyłącze elektryczne | wtyczka typu L DIN |
Materiał korpusu | stal cynkowana |
Wymiary
Przyłącze elektryczne
Nr. katalogowe
Numer katalogowy | Wersja | Zakres ciśnienia - bar | Max. dopuszczalne ciśnienie - bar |
S4250B071001 | Membrana | 0,2..2 | 60 |
S4250B144001 | 0,5..8 | 60 | |
S4250B076001 | 1..16 | 60 | |
S4250B133001 | Tłok | 10..30 | 350 |
S4250B153001 | 10..80 | 350 | |
S4250B866001 | 10..120 | 350 | |
S4250B082001 | 10..160 | 350 | |
S4250B083001 | 20..200 | 350 | |
S4250B084001 | 20..250 | 350 | |
S4250B085001 | 30..320 | 350 |
Wykonanie specjalne
• Inne rodzaje gwintów przyłącza procesowego (G1/8, M10x1, NPT1/8, NPT1/4)
• Inne zakresy ciśnień na życzenie
