CEDES
BARIERY PODCZERWIENI ELS 263

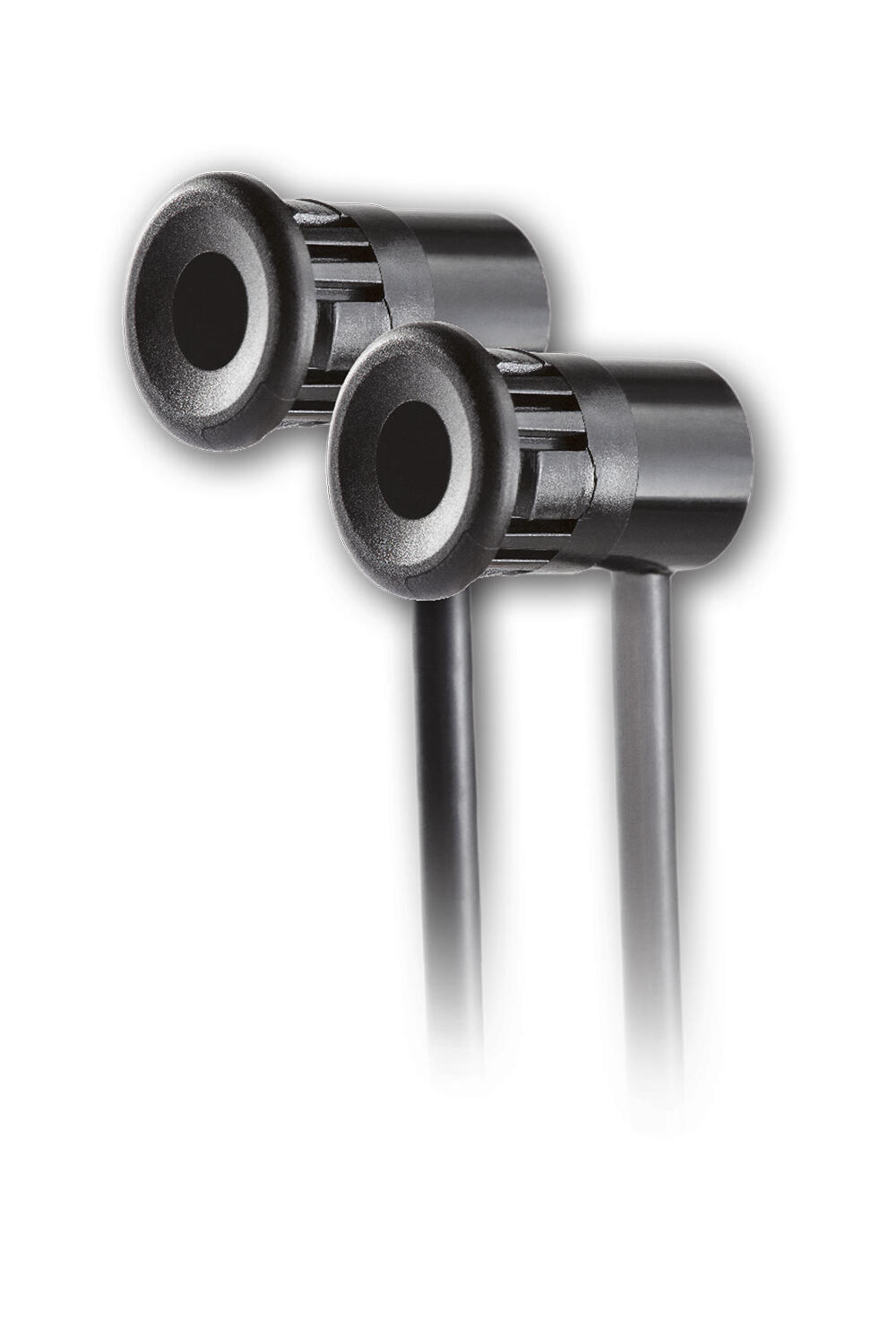

Bariera podczerwieni ELS 263 posiada bardzo kompaktową obudowę, która umożliwia prosty montaż w ościeżnicach drzwi, tak jak i w innych miejscach z ograniczoną przestrzenią. Dzięki szczelnej konstrukcji, świetnie nadaje się do zastosowań na zewnątrz budynku.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0,5 ... 6 m (opcjonalnie do 2 m) |
Kąt optyczny | Nadajnik ±5° przy 3 m |
Odbiornik ±20° przy 3 m | |
Maks. oświetlenie zewnętrzne | 100'000 luksów |
| |
MECHANICZNE |
|
Stopień ochrony | IP67 |
Temperatura pracy | -20°C ... +60°C |
Wyprowadzenie kablowe | 5 m z wolnymi żyłami na końcu |
Opcjonalnie 10 cm ze złączem M8 | |
| |
ELEKTRYCZNE |
|
Napięcie zasilania | 10 ... 30 VDC |
Maks. pobór prądu | Nadajnik < 12 mA przy 20 V DC |
Odbiornik nieobciążony < 10 mA przy 20 V DC | |
Wyjście sygnałowe | Opcjonalnie PNP lub NPN |
Logika wyjścia | Opcjonalnie LO (Light-on) lub DO (Dark-on) |
Maks. prąd wyjścia | 200 mA, odporne na zwarcie |
Maks. napięcie nasycenia na wyjściu | 2,5 V |
| |
NORMY I DYREKTYWY |
|
Emisja EMC | EN 61000-6-3:2007+A1:2011 |
Odporność EMC | EN 61000-6-2:2005 |
Drgania | IEC 60068-2-6:2007 |
Udary | IEC 60068-2-27:2008 |
Wytrzymałość kabli | IEC 60227-2:2003 |
RoHS | 2011/65/EU |
Deklaracja zgodności |
|
Numery katalogowe
Nr katalogowy | Opis |
NADAJNIKI |
|
103 311 | Nadajnik ELS 263, kabel 5 m, zasięg 6 m |
104 569 | Nadajnik ELS 263, złącze M8 męskie, zasięg 6 m |
ODBIORNIKI |
|
103 305 | Odbiornik ELS 263, wyjście NPN/LO, kabel 5 m |
103 308 | Odbiornik ELS 263, wyjście PNP/LO, kabel 5 m |
103 785 | Odbiornik ELS 263, wyjście NPN/DO, kabel 5 m |
103 786 | Odbiornik ELS 263, wyjście PNP/DO, kabel 5 m |
104 570 | Odbiornik ELS 263, wyjście NPN/LO, złącze M8 męskie |
104 684 | Odbiornik ELS 263, wyjście PNP/LO, złącze M8 męskie |
104 184 | Odbiornik ELS 263, wyjście NPN/DO, złącze M8 męskie |
104 187 | Odbiornik ELS 263, wyjście PNP/DO, złącze M8 męskie |
KABLE ŁĄCZENIOWE | Obowiązkowe dla wersji ze złączem M8 |
103 717 | Kabel 5 m nadajnika ELS, złącze M8 żeńskie |
103 716 | Kabel 5 m odbiornika ELS, złącze M8 żeńskie |
Download
Dokumenty | |||
Produkt | Opis | Format pliku |
|
Bariera podczerwieni ELS 263 | Instrukcja | ||
Specyfikacja | |||
Deklaracja zgodności CE | |||
- Kompaktowe wymiary
- Proste mocowanie (zatrzaśnięcie w otworze)
- Niezawodne w aplikacjach na zewnątrz
- Zintegrowany sterownik
- Wersje z wyjściem PNP lub NPN, aktywowanym światłem nadajnika lub jego przerwaniem
