CEDES

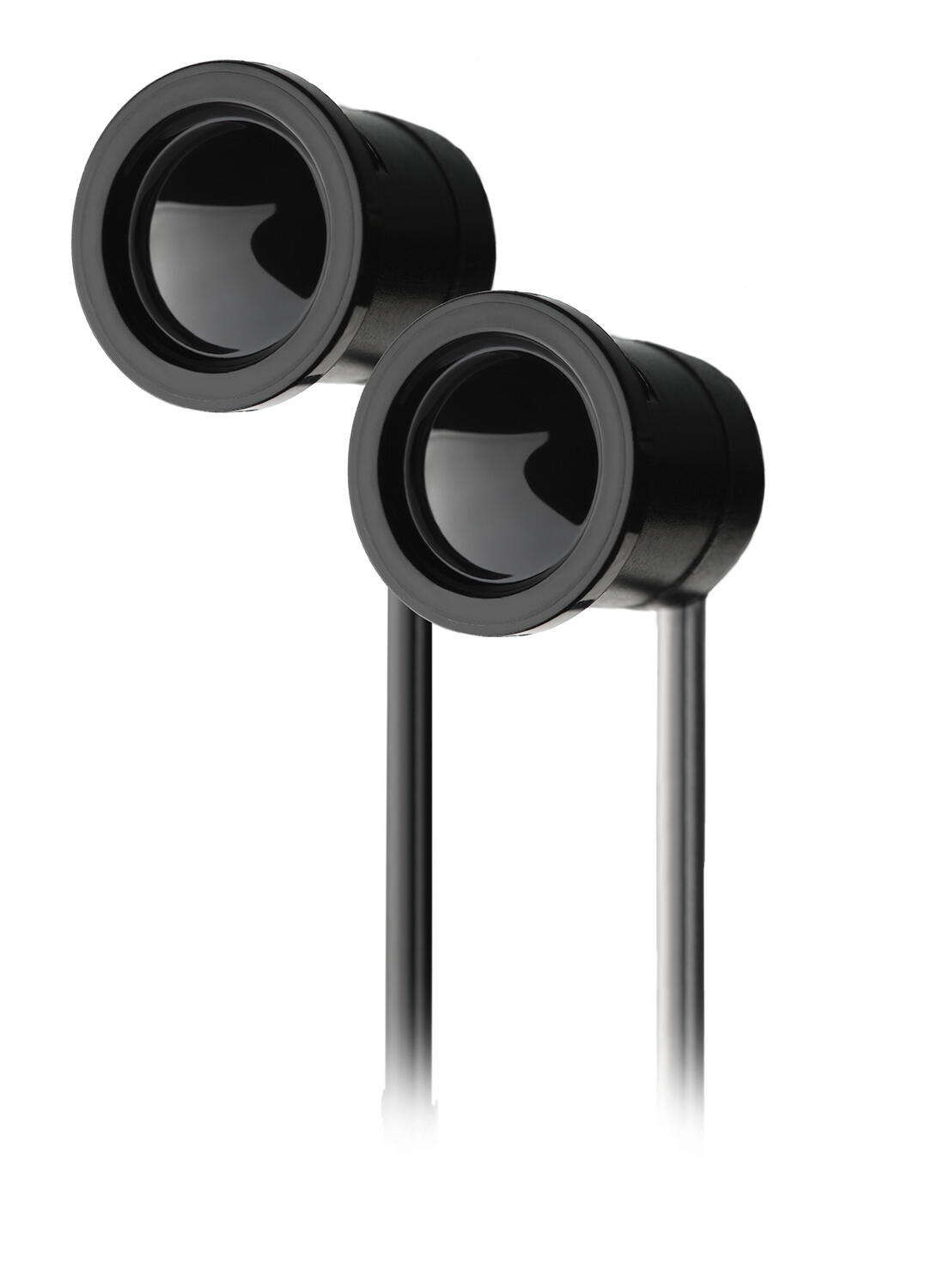

BARIERY PODCZERWIENI ELS 300
Bariera podczerwieni ELS 300 posiada certyfikat TÜV na zgodność z wymaganiami 2 kategorii bezpieczeństwa, PLc, wg EN-13849. Jej kompaktowa obudowa umożliwia prostą integrację w aplikacjach związanych z bezpieczeństwem.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0,5 ... 6 m (opcjonalnie do 12 m) |
Kąt optyczny | Nadajnik ±5° przy 3 m |
Odbiornik ±5° przy 3 m | |
Maks. oświetlenie zewnętrzne | 100'000 luksów |
| |
MECHANICZNE |
|
Stopień ochrony | IP65 |
Temperatura pracy | -40°C ... +60°C |
Wyprowadzenie kablowe | 10 cm ze złączem M8 |
| |
ELEKTRYCZNE |
|
Napięcie zasilania | 10 ... 30 VDC, odporne na odwrotną polaryzację zasilania |
Maks. pobór prądu | Nadajnik < 10 mA przy 30 VDC |
Odbiornik nieobciążony < 10 mA przy 30 VDC | |
Wyjście sygnałowe | Opcjonalnie PNP lub NPN |
Logika wyjścia | Opcjonalnie LO (Light-on) lub DO (Dark-on) |
Maks. prąd wyjścia | 50 mA |
Maks. napięcie nasycenia na wyjściu | < 4 V |
| |
NORMY I DYREKTYWY |
|
Automatische Türsysteme Abschnitt 5.7.4 Produktanforderungen und Prüfverfahren | DIN 18650-1:2010 |
Elementy systemów sterowania związane z bezpieczeństwem. Część 1: Ogólne zasady projektowania | EN ISO 13849-1:2015 |
Elementy systemów sterowania związane z bezpieczeństwem. Część 2: Walidacja | EN ISO 13849-2: 2012 |
Elektroczułe wyposażenie ochronne. Wymagania szczegółowe dotyczące wyposażenia wykorzystującego aktywne, optoelektroniczne urządzenia ochronne (AOPD) | EN 61496-2:2013 |
Bezpieczeństwo użytkowania bram z napędem Rozdział 5.2.1.7 | EN 12453: 2017 |
Urządzenia zabezpieczające do drzwi i bram z napędem | EN 12978:2003 +A1:2009 |
Certyfikat TÜV | PLc, 2 kategoria |
Deklaracja zgodności |
|
Numery katalogowe
Nr katalogowy | Opis |
NADAJNIKI |
|
105 728 | Nadajnik ELS 300 Tx-N, zasięg 0,5 … 6 m |
105 729 | Nadajnik ELS 300 Tx-L, zasięg 1,0 … 12 m |
ODBIORNIKI |
|
105 730 | Odbiornik ELS 300 Rx-PNP/LO-N |
105 731 | Odbiornik ELS 300 Rx-PNP/DO-N |
105 732 | Odbiornik ELS 300 Rx-NPN/LO-N |
105 733 | Odbiornik ELS 300 Rx-NPN/DO-N |
KABLE ŁĄCZENIOWE | Obowiązkowe |
103 716 | Kabel 5 m odbiornika ELS, złącze M8 żeńskie |
103 717 | Kabel 5 m nadajnika ELS, złącze M8 żeńskie |
104 688 | Kabel 10 m odbiornika ELS, złącze M8 żeńskie |
104 689 | Kabel 10 m nadajnika ELS, złącze M8 żeńskie |
Download
Dokumenty | |||
Produkt | Opis | Format pliku |
|
Bariera podczerwieni ELS 300 | Instrukcja | ||
Specyfikacja | |||
Deklaracja zgodności CE | |||
- Kompaktowe wymiary
- Odpowiednie do aplikacji bezpieczeństwa wymagających spełnienia kategorii 2, PLc
- Świetne zdolności wykrywania nawet w trudnych warunkach otoczenia
- Zintegrowany sterownik
- Wersje z wyjściem PNP lub NPN, aktywowanym światłem nadajnika lub jego przerwaniem
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Bariera podczerwieni ELS 300 posiada certyfikat TÜV na zgodność z wymaganiami 2 kategorii bezpieczeństwa, PLc, wg EN-13849. Jej kompaktowa obudowa umożliwia prostą integrację w aplikacjach związanych z bezpieczeństwem.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0,5 ... 6 m (opcjonalnie do 12 m) |
Kąt optyczny | Nadajnik ±5° przy 3 m |
Odbiornik ±5° przy 3 m | |
Maks. oświetlenie zewnętrzne | 100'000 luksów |
| |
MECHANICZNE |
|
Stopień ochrony | IP65 |
Temperatura pracy | -40°C ... +60°C |
Wyprowadzenie kablowe | 10 cm ze złączem M8 |
| |
ELEKTRYCZNE |
|
Napięcie zasilania | 10 ... 30 VDC, odporne na odwrotną polaryzację zasilania |
Maks. pobór prądu | Nadajnik < 10 mA przy 30 VDC |
Odbiornik nieobciążony < 10 mA przy 30 VDC | |
Wyjście sygnałowe | Opcjonalnie PNP lub NPN |
Logika wyjścia | Opcjonalnie LO (Light-on) lub DO (Dark-on) |
Maks. prąd wyjścia | 50 mA |
Maks. napięcie nasycenia na wyjściu | < 4 V |
| |
NORMY I DYREKTYWY |
|
Automatische Türsysteme Abschnitt 5.7.4 Produktanforderungen und Prüfverfahren | DIN 18650-1:2010 |
Elementy systemów sterowania związane z bezpieczeństwem. Część 1: Ogólne zasady projektowania | EN ISO 13849-1:2015 |
Elementy systemów sterowania związane z bezpieczeństwem. Część 2: Walidacja | EN ISO 13849-2: 2012 |
Elektroczułe wyposażenie ochronne. Wymagania szczegółowe dotyczące wyposażenia wykorzystującego aktywne, optoelektroniczne urządzenia ochronne (AOPD) | EN 61496-2:2013 |
Bezpieczeństwo użytkowania bram z napędem Rozdział 5.2.1.7 | EN 12453: 2017 |
Urządzenia zabezpieczające do drzwi i bram z napędem | EN 12978:2003 +A1:2009 |
Certyfikat TÜV | PLc, 2 kategoria |
Deklaracja zgodności |
|
Numery katalogowe
Nr katalogowy | Opis |
NADAJNIKI |
|
105 728 | Nadajnik ELS 300 Tx-N, zasięg 0,5 … 6 m |
105 729 | Nadajnik ELS 300 Tx-L, zasięg 1,0 … 12 m |
ODBIORNIKI |
|
105 730 | Odbiornik ELS 300 Rx-PNP/LO-N |
105 731 | Odbiornik ELS 300 Rx-PNP/DO-N |
105 732 | Odbiornik ELS 300 Rx-NPN/LO-N |
105 733 | Odbiornik ELS 300 Rx-NPN/DO-N |
KABLE ŁĄCZENIOWE | Obowiązkowe |
103 716 | Kabel 5 m odbiornika ELS, złącze M8 żeńskie |
103 717 | Kabel 5 m nadajnika ELS, złącze M8 żeńskie |
104 688 | Kabel 10 m odbiornika ELS, złącze M8 żeńskie |
104 689 | Kabel 10 m nadajnika ELS, złącze M8 żeńskie |
Download
Dokumenty | |||
Produkt | Opis | Format pliku |
|
Bariera podczerwieni ELS 300 | Instrukcja | ||
Specyfikacja | |||
Deklaracja zgodności CE | |||
