CEDES

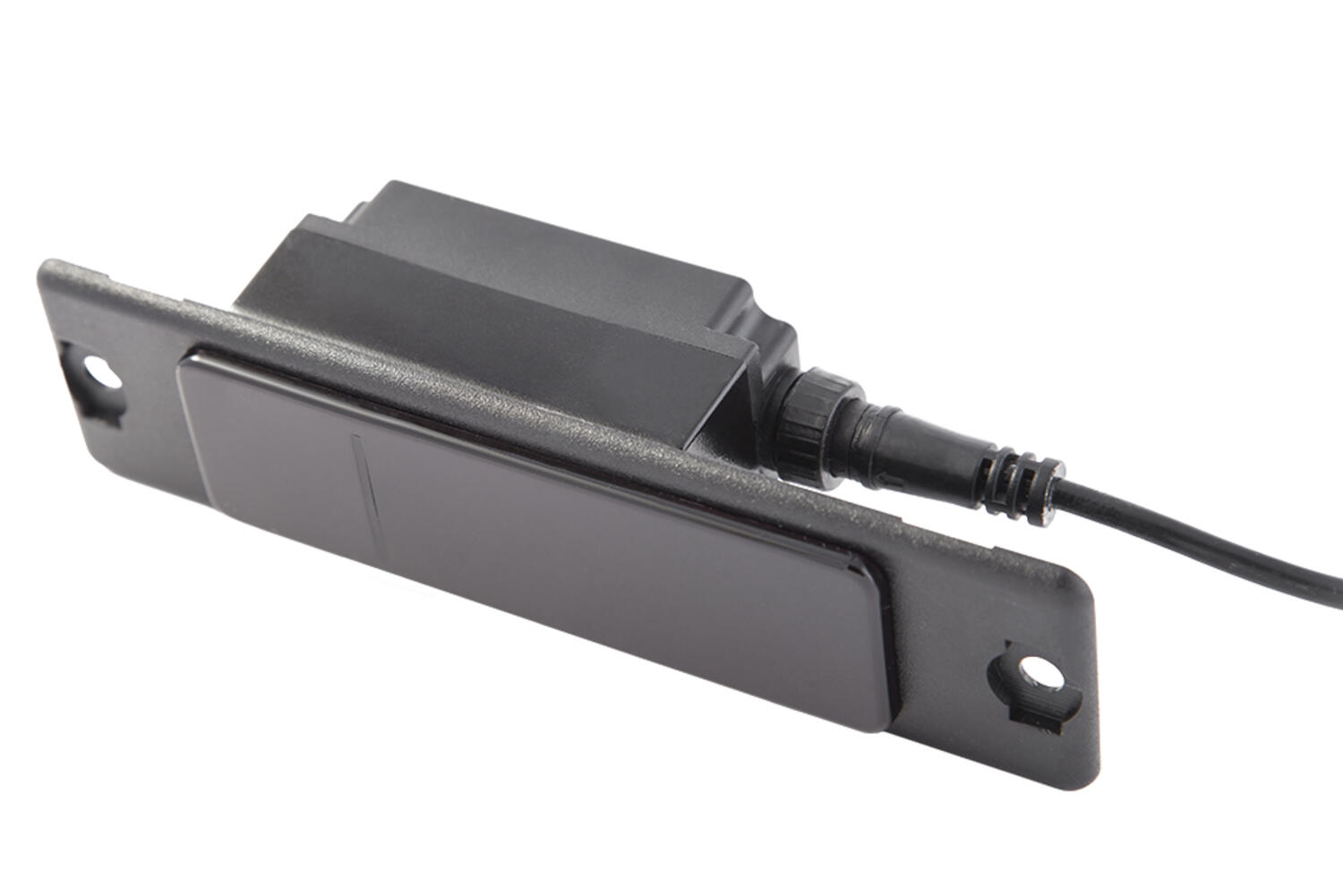

CZUJNIK IMS 100 Pro MONITORUJĄCY OBSZAR PRZED WEJŚCIEM DO KABINY WINDY
Czujnik przeznaczony jest do monitorowania obszaru przed wejściem do kabiny wszystkich typów wind, szczególnie przydatny np. w szpitalach, domach opieki i zakładach produkcyjnych. Dostarczany jest w komplecie z modułem zasilająco-przekaźnikowym Power Line Converter oraz wszystkimi niezbędnymi elementami do montażu wpuszczanego oraz na wierzchu.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0,6 ... 2,5 m |
Rozmiar pola detekcji w odległości 2m | 200 mm x 900 mm |
Min. rozmiar wykrytego obiektu w odległości 2,5m | 40 mm |
|
|
MECHANICZNE |
|
Wymiary czujnika | 132 x 36 x 34 mm |
Materiał obudowy czujnika | Aluminium, poliwęglan |
Stopień ochrony czujnika | IP65 |
Temperatura pracy czujnika | -20°C ... +60°C |
Długość kabla czujnika | Wyprowadzenie z czujnika 0,5 m + kabel łączeniowy 2,8 m |
|
|
ELEKTRYCZNE |
|
Napięcie zasilania | 24 VDC ±20% (moduł Power Line Converter znajdujący się w komplecie umożliwia alternatywne zasilenie z 230 VAC) |
Typowy pobór prądu czujnika przy 24V DC | 200 mA |
Wyjście sygnałowe | PNP (moduł Power Line Converter umożliwia zamianę tego sygnału na bezpotencjałowy z przekaźnika NO/NC) |
Maks. prąd obciążenia czujnika | 120 mA, 100 nF |
Logika wyjścia sygnałowego czujnika | NISKI = Obiekt wykryty WYSOKI = Brak obiektu |
Czas reakcji czujnika | 350 ms |
Maks. czas rekalibracji czujnika | 1,5 s |
LED sygnalizacyjny czujnika (czerwony) | LED świecący = Obiekt wykryty LED zgaszony = Brak obiektu |
|
|
NORMY |
|
Bezpieczeństwo urządzeń laserowych | IEC 60825-1 |
Emisja EMC | EN 12015:2014 |
Odporność EMC | EN 12016:2013 |
Drgania | IEC 60068-2-6:2007 |
Udary | IEC 60068-2-27:2008 |
Wytrzymałość kabli | IEC 60227-2:2003 |
RoHS | 2011/65/EU |
Certyfikaty, zgodność | |
Wymiary
|
Numery katalogowe
Nr katalogowy | Opis |
108 175 | Zestaw modernizacyjny czujnika IMS 100 Pro, zawiera moduł Power Line Converter oraz akcesoria do montażu wpuszczanego oraz na wierzchu. |
Download
Dokument | Format pliku |
|
Instrukcja | ||
Specyfikacja | ||
Skrócona instrukcja montażu | ||
Deklaracja zgodności CE | ||
Specyfikacja modułu Power Line Converter | ||
Deklaracja zgodności CE modułu Power Line Converter |
- Zapobiega wypadkom
- Zapobiega uszkodzeniom drzwi
- Podwójna ochrona wejścia do kabiny wraz z kurtyną świetlną
- Skraca czas ponownego otwarcia drzwi
- Brak konieczności konfigurowania obszaru chronionego
Wybrany wariant produktu
Czujnik TOF IMS 100 Pro 24 VDC / 230 VAC NO/NC kabel 2,8 m
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Czujnik przeznaczony jest do monitorowania obszaru przed wejściem do kabiny wszystkich typów wind, szczególnie przydatny np. w szpitalach, domach opieki i zakładach produkcyjnych. Dostarczany jest w komplecie z modułem zasilająco-przekaźnikowym Power Line Converter oraz wszystkimi niezbędnymi elementami do montażu wpuszczanego oraz na wierzchu.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0,6 ... 2,5 m |
Rozmiar pola detekcji w odległości 2m | 200 mm x 900 mm |
Min. rozmiar wykrytego obiektu w odległości 2,5m | 40 mm |
|
|
MECHANICZNE |
|
Wymiary czujnika | 132 x 36 x 34 mm |
Materiał obudowy czujnika | Aluminium, poliwęglan |
Stopień ochrony czujnika | IP65 |
Temperatura pracy czujnika | -20°C ... +60°C |
Długość kabla czujnika | Wyprowadzenie z czujnika 0,5 m + kabel łączeniowy 2,8 m |
|
|
ELEKTRYCZNE |
|
Napięcie zasilania | 24 VDC ±20% (moduł Power Line Converter znajdujący się w komplecie umożliwia alternatywne zasilenie z 230 VAC) |
Typowy pobór prądu czujnika przy 24V DC | 200 mA |
Wyjście sygnałowe | PNP (moduł Power Line Converter umożliwia zamianę tego sygnału na bezpotencjałowy z przekaźnika NO/NC) |
Maks. prąd obciążenia czujnika | 120 mA, 100 nF |
Logika wyjścia sygnałowego czujnika | NISKI = Obiekt wykryty WYSOKI = Brak obiektu |
Czas reakcji czujnika | 350 ms |
Maks. czas rekalibracji czujnika | 1,5 s |
LED sygnalizacyjny czujnika (czerwony) | LED świecący = Obiekt wykryty LED zgaszony = Brak obiektu |
|
|
NORMY |
|
Bezpieczeństwo urządzeń laserowych | IEC 60825-1 |
Emisja EMC | EN 12015:2014 |
Odporność EMC | EN 12016:2013 |
Drgania | IEC 60068-2-6:2007 |
Udary | IEC 60068-2-27:2008 |
Wytrzymałość kabli | IEC 60227-2:2003 |
RoHS | 2011/65/EU |
Certyfikaty, zgodność | |
Wymiary
|
Numery katalogowe
Nr katalogowy | Opis |
108 175 | Zestaw modernizacyjny czujnika IMS 100 Pro, zawiera moduł Power Line Converter oraz akcesoria do montażu wpuszczanego oraz na wierzchu. |
Download
Dokument | Format pliku |
|
Instrukcja | ||
Specyfikacja | ||
Skrócona instrukcja montażu | ||
Deklaracja zgodności CE | ||
Specyfikacja modułu Power Line Converter | ||
Deklaracja zgodności CE modułu Power Line Converter |
