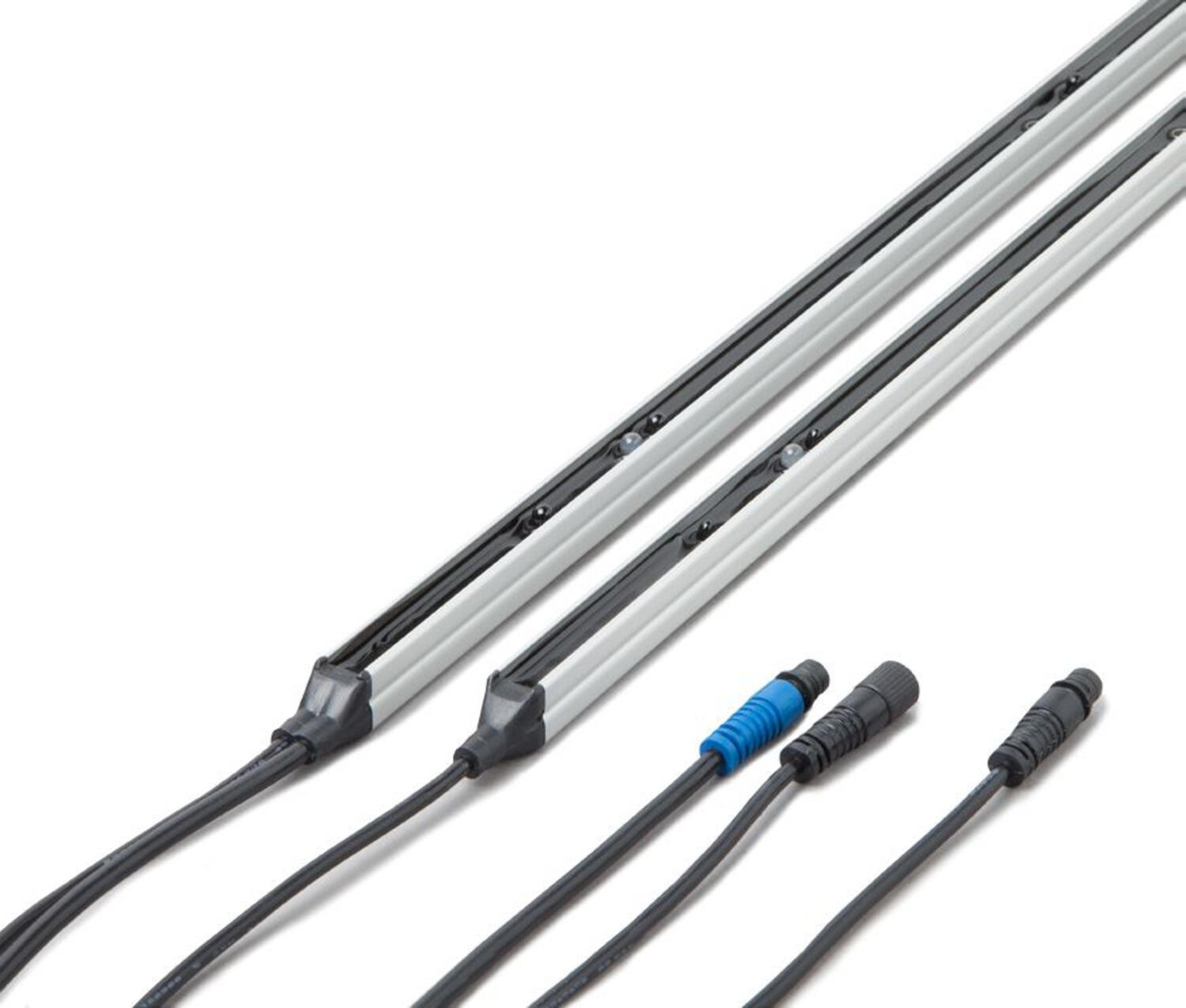

Kurtyny do bram Gridscan/Pro
Najnowsza wersja kurtyn GridScan/Pro spełnia wszystkie wymagania odpowiednich norm dot. bezpieczeństwa bram. Kurtyny GridScan/Pro dealnie nadają się do montażu w prowadnicach bramy z uwagi na funkcję wygaszania oraz przekrój poprzeczny profili tylko 12x14,5 mm. Dzięki uniwersalnemu wyjściu sygnałowemu, kurtyny można podłączyć praktycznie do każdego sterownika bramy. Z powodzeniem można je stosować w bramach szybkobieżnych o prędkości zamykania nawet 1,6 m/s i otwierania ponad 3 m/s.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0 ... 10 m |
Wysokość chroniona | Do 2500 mm |
Liczba elementów świetlnych | 22, 21, 20, 19 |
Maks. oświetlenie zewnętrzne | 100'000 luksów |
|
|
MECHANICZNE |
|
Przekrój poprzeczny | 12 x 14,5 mm |
Materiał obudowy | Aluminium, anodowanie na kolor naturalny |
Stopień ochrony | IP68 (kable IP67) |
Temperatura pracy | -40°C ... +60°C |
Długość kabla łączeniowego | 5 m ze złączem M8 |
Długość kabla synchronizacyjnego | 10 m ze złączami M8 |
|
|
ELEKTRYCZNE |
|
Napięcie zasilania | 10 ... 30 VDC |
Maks. pobór prądu przy 24V DC | 50 mA |
Maks. pobór prądu rozruchowego na listwę optyczną | < 2 A |
Wyjście sygnałowe | PNP/NPN (push-pull) i FSS (wybór podczas instalacji) |
Logika wyjścia PNP/NPN | Light-on / Dark-on (wybór podczas instalacji) |
Maks. prąd obciążenia | 100 mA, 100 nF |
Typowy czas reakcji przy 22 elementach świetlnych | 40 ms |
|
|
NORMY |
|
Zgodność | EN 81-20 |
Emisja EMC | EN 12015:2014 |
Odporność EMC | EN 12016:2013 |
Drgania | IEC 60068-2-6:2007 |
Udary | IEC 60068-2-27:2008 |
Wytrzymałość kabli | IEC 60227-2:2003 |
RoHS | 2011/65/EU |
Certyfikaty, zgodność | |
Wymiary
|
Numery katalogowe
Nr katalogowy | Opis | Uwagi |
Kurtyny świetlne |
|
|
114 985 | Kurtyna GridScan/Pro SY-2500-22 | Wymiary profili optycznych 12 x 14,5 x 2420 mm |
Wysokość chroniona 2500 mm | ||
115 949 | Kurtyna GridScan/Pro SY-2320-21 | Wymiary profili optycznych 12 x 14,5 x 2060 mm |
Wysokość chroniona 2140 mm | ||
114 988 | Kurtyna GridScan/Pro SY-2000-20 | Wymiary profili optycznych 12 x 14,5 x 2060 mm |
Wysokość chroniona 2000 mm | ||
115 952 | Kurtyna GridScan/Pro SY-1960-19 | Wymiary profili optycznych 12 x 14,5 x 1880 mm |
Wysokość chroniona 1960 mm |
Download
Dokumenty | Format pliku |
|
Instrukcja | ||
Specyfikacja | ||
Deklaracja zgodności CE | ||
Certyfikat TÜV | ||
Akcesoria |
- Świadectwo badania typu TÜV
- SIL2, Cat.2, PLd
- Zapewniają poziom zabezpieczenia głównej krawędzi zamykającej „E” wg EN 12453
- Funkcja wygaszania – montaż w prowadnicach bramy
- Przekrój poprzeczny profili optycznych 12 x 14,5 mm
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Najnowsza wersja kurtyn GridScan/Pro spełnia wszystkie wymagania odpowiednich norm dot. bezpieczeństwa bram. Kurtyny GridScan/Pro dealnie nadają się do montażu w prowadnicach bramy z uwagi na funkcję wygaszania oraz przekrój poprzeczny profili tylko 12x14,5 mm. Dzięki uniwersalnemu wyjściu sygnałowemu, kurtyny można podłączyć praktycznie do każdego sterownika bramy. Z powodzeniem można je stosować w bramach szybkobieżnych o prędkości zamykania nawet 1,6 m/s i otwierania ponad 3 m/s.
Dane techniczne
OPTYCZNE |
|
Zasięg działania | 0 ... 10 m |
Wysokość chroniona | Do 2500 mm |
Liczba elementów świetlnych | 22, 21, 20, 19 |
Maks. oświetlenie zewnętrzne | 100'000 luksów |
|
|
MECHANICZNE |
|
Przekrój poprzeczny | 12 x 14,5 mm |
Materiał obudowy | Aluminium, anodowanie na kolor naturalny |
Stopień ochrony | IP68 (kable IP67) |
Temperatura pracy | -40°C ... +60°C |
Długość kabla łączeniowego | 5 m ze złączem M8 |
Długość kabla synchronizacyjnego | 10 m ze złączami M8 |
|
|
ELEKTRYCZNE |
|
Napięcie zasilania | 10 ... 30 VDC |
Maks. pobór prądu przy 24V DC | 50 mA |
Maks. pobór prądu rozruchowego na listwę optyczną | < 2 A |
Wyjście sygnałowe | PNP/NPN (push-pull) i FSS (wybór podczas instalacji) |
Logika wyjścia PNP/NPN | Light-on / Dark-on (wybór podczas instalacji) |
Maks. prąd obciążenia | 100 mA, 100 nF |
Typowy czas reakcji przy 22 elementach świetlnych | 40 ms |
|
|
NORMY |
|
Zgodność | EN 81-20 |
Emisja EMC | EN 12015:2014 |
Odporność EMC | EN 12016:2013 |
Drgania | IEC 60068-2-6:2007 |
Udary | IEC 60068-2-27:2008 |
Wytrzymałość kabli | IEC 60227-2:2003 |
RoHS | 2011/65/EU |
Certyfikaty, zgodność | |
Wymiary
|
Numery katalogowe
Nr katalogowy | Opis | Uwagi |
Kurtyny świetlne |
|
|
114 985 | Kurtyna GridScan/Pro SY-2500-22 | Wymiary profili optycznych 12 x 14,5 x 2420 mm |
Wysokość chroniona 2500 mm | ||
115 949 | Kurtyna GridScan/Pro SY-2320-21 | Wymiary profili optycznych 12 x 14,5 x 2060 mm |
Wysokość chroniona 2140 mm | ||
114 988 | Kurtyna GridScan/Pro SY-2000-20 | Wymiary profili optycznych 12 x 14,5 x 2060 mm |
Wysokość chroniona 2000 mm | ||
115 952 | Kurtyna GridScan/Pro SY-1960-19 | Wymiary profili optycznych 12 x 14,5 x 1880 mm |
Wysokość chroniona 1960 mm |
Download
Dokumenty | Format pliku |
|
Instrukcja | ||
Specyfikacja | ||
Deklaracja zgodności CE | ||
Certyfikat TÜV | ||
Akcesoria |
