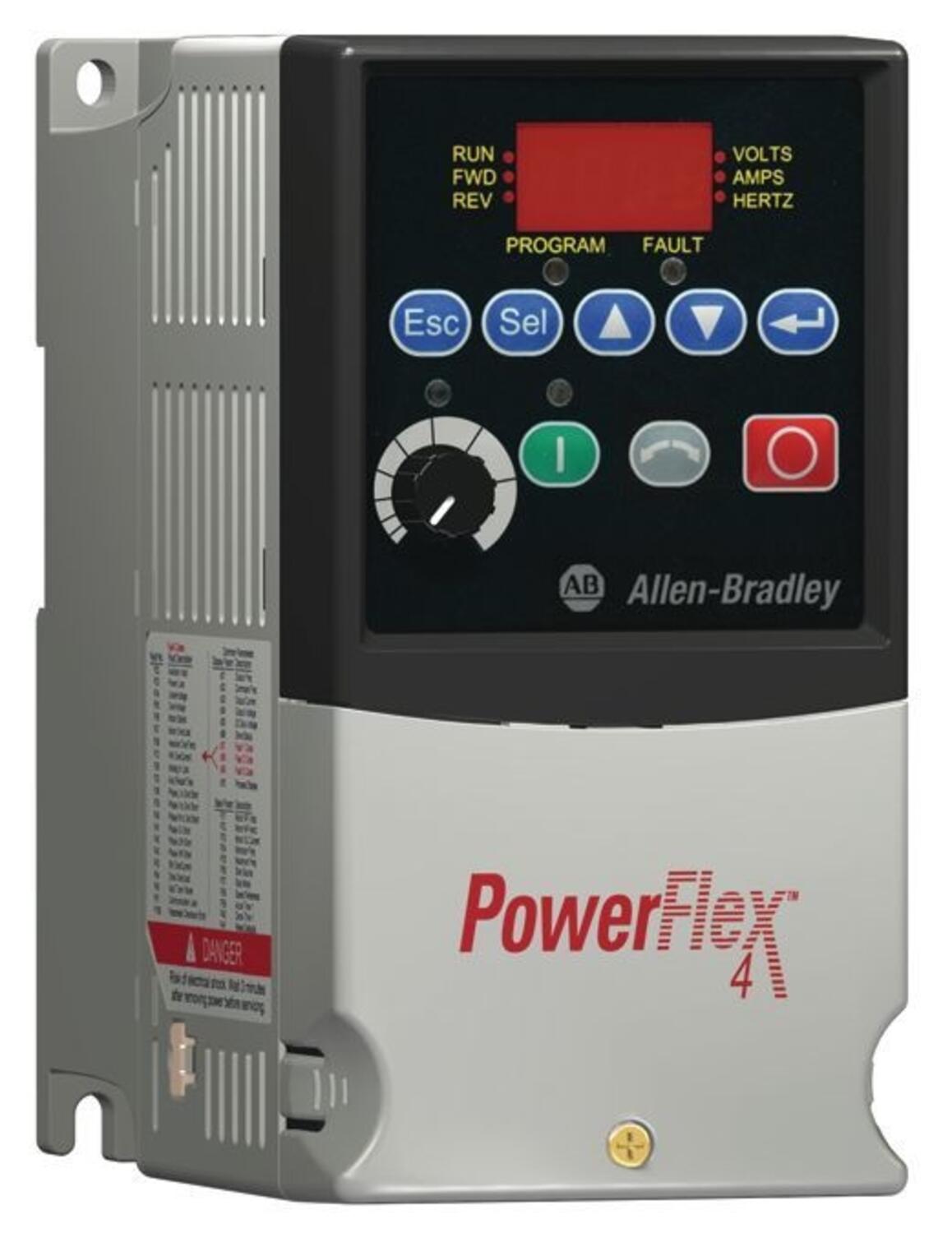

PowerFlex 4

Nr katalogowy

IP20, NEMA Typ otwarty

IP20 do montażu kołnierzowego *

Moc [kW]

Prąd wyjścia [A]

Rozmiar

22A-V1P5N104

22A-V1P5F104

0,2

1,5

A

22A-V2P3N104

22A-V2P3F104

0,4

2,3

A

22A-V4P5N104

22A-V4P5F104

0,75

4,5

B

22A-V6P0N104

22A-V6P0F104

1,1

6,0

B

Nr katalogowy

IP20, NEMA/UL Typ otwarty

IP20 do montażu kołnierzowego *

Moc [kW]

Prąd wyjścia [A]

Rozmiar

ze zintegrowanym filtrem EMC typ S **

22A-A1P4N113

-

0,2

1,4

A

22A-A2P1N113

-

0,4

2,1

A

22A-A3P6N113

-

0,75

3,6

A

22A-A6P8N113

-

1,5

6,8

B

22A-A9P6N113

-

2,2

9,6

B

Bez filtra EMC

22A-A1P4N103

-

0,2

1,4

A

22A-A2P1N103

-

0,4

2,1

A

22A-A3P6N103

-

0,75

3,6

A

22A-A6P8N103

-

1,5

6,8

B

22A-A9P6N103

-

2,2

9,6

B

Nr katalogowy

IP20, NEMA/UL Typ otwarty

IP20 do montażu kołnierzowego *

Moc [kW]

Prąd wyjścia [A]

Rozmiar

ze zintegrowanym filtrem EMC typ S **

22A-A1P5N114

-

0,2

1,5

A

22A-A2P3N114

-

0,4

2,3

A

22A-A4P5N114

-

0,75

4,5

A

22A-A8P0N114

-

1,5

8

B

Bez filtra EMC

22A-A1P5N104

22A-A1P5F104

0,2

1,5

A

22A-A2P3N104

22A-A2P3F104

0,4

2,3

A

22A-A4P5N104

22A-A4P5F104

0,75

4,5

A

22A-A8P0N104

22A-A8P0F104

1,5

8

B

Nr katalogowy

IP20, NEMA/UL Typ otwarty

IP20 do montażu kołnierzowego *

Moc [kW]

Prąd wyjścia [A]

Rozmiar

22A-B1P5N104

22A-B1P5F104

0,2

1,5

A

22A-B2P3N104

22A-B2P3F104

0,4

2,3

A

22A-B4P5N104

22A-B4P5F104

0,75

4,5

A

22A-B8P0N104

22A-B8P0F104

1,5

8

A

22A-B012N104

22A-B012F104

2,2

12

B

22A-B017N104

22A-B017F104

3,7

17,5

B

Nr katalogowy

IP20, NEMA/UL Typ otwarty

IP20 do montażu kołnierzowego *

Moc [kW]

Prąd wyjścia [A]

Rozmiar

22A-D1P4N104

22A-D1P4F104

0,4

1,4

A

22A-D2P3N104

22A-D2P3F104

0,75

2,3

A

22A-D4P0N104

22A-D4P0F104

1,5

4

A

22A-D6P0N104

22A-D6P0F104

2,2

6

B

22A-D8P7N104

22A-D8P7F104

3,7

8,7

B

22A

-

A

1P5

N

1

1

4

AA

a

b

c1...c5

d

e

f

g

h

Napęd

Zasilanie

Prąd
znamionowy

Obudowa

HIM

Klasa emisji

Hamowanie

Opcja

a

Napęd

Kod

Model

22A

PowerFlex 4

b

Zasilanie

Kod

Napięcie

Fazy

V

120VAC

1

A

240VAC

1

B

240VAC

3

D

480VAC

3

C1

Prąd znamionowy

100…120V AC, 1-fazowe

Kod

Prąd [A]

Moc [kW]

1P5

1,5

0,2

2P3

2,3

0,4

4P5

4,5

0,75

6P0

6,0

1,1

C2

Prąd znamionowy

200…240V AC, 1-fazowe
Bez tranzystora hamowania

Kod

Prąd [A]

Moc [kW]

1P4

1,4

0,2

2P1

2,1

0,4

3P6

3,6

0,75

6P8

6,8

1,5

9P6

9,6

2,2

C3

Prąd znamionowy

200…240V AC, 1-fazowe

Kod

Prąd [A]

Moc [kW]

1P5

1,5

0,2

2P3

2,3

0,4

4P5

4,5

0,75

8P0

8,0

1,5

C4

Prąd znamionowy

200…240V AC, 3-fazowe

Kod

Prąd [A]

Moc [kW]

1P5

1,5

0,2

2P3

2,3

0,4

4P5

4,5

0,75

8P0

8,0

1,5

012

12,0

2,2

017

17,5

3,7

C5

Prąd znamionowy

380…480V AC, 3-fazowe

Kod

Prąd [A]

Moc [kW]

1P4

1,4

0,4

2P3

2,3

0,75

4P0

4,0

1,5

6P0

6,0

2,2

8P7

8,7

3,7

d

Obudowa

Kod

Stopień ochrony

N

Montaż tablicowy - IP20
(NEMA Typ Otwarty)

F

Montaż kołnierzowy - IP20
(NEMA Typ Otwarty)

H

Replacement Plate Drive - IP 20 (NEMA Type Open)
Skontaktuj się z producentem w celu uzyskania dalszych informacji

e

HIM

Kod

Interfejs użytkownika

1

Wbudowana klawiatura

f

Klasa emisji

Kod

Opis

0

Bez filtracji

1

Z filtracją

g

Tranzystor hamowania IGBT

Kod

Opis

3

Bez tranzystora hamowania

4

Standard

h

Zarezerwowane

Kod

Opis

AA do ZZ

Zarezerwowane dla nietypowego firmware'u

Specyfikacja zasilania

Zasilanie 1-fazowe: 100 - 120V / 200 - 240V
Zasilanie 3-fazowe: 200 - 240V / 380 - 480V
Częstotliwość: 48-63 Hz

Specyfikacja wyjścia

Częstotliwość: 0 - 240Hz
Napięcie: regulowane od 0V do napięcia znamionowego silnika
Przeciążenie prądowe: 150% przez 60 sec, 200% przez 3 sec

Obudowy (stopień ochrony)

IP20, IP30 po zamontowaniu opcji IP30 kit

Filtr EMC

Wbudowany (1-fazowe)
Zewnętrzny (3-fazowe)

Temperatura otoczenia podczas pracy

Dla IP20, NEMA/UL typ otwarty : –10 do 50°C
Dla IP30, NEMA/UL typ 1: -10 do 40°C
Kołnierz=50°C

Temperatura przechowywania

–40 do 85° C

Metoda chłodzenia

Konwekcja:
- 0.2 kW
- do montażu kołnierzowego: wszystkie moce znamionowe
Wentylator:
- wszystkie pozostałe

Wilgotność względna otoczenia

0 - 95% bez kondensacji

Odporność na wstrząsy

15G impuls 11ms (±1.0ms)

Odporność na wibracje

1G impuls, 5 do 2000 Hz

Częstotliwość nośna

2-16 kHz. Domyślnie 4 kHz.

Sterowanie

Regulacja prędkości V/Hz,
Pętla otwarta.

Metody zatrzymania

Różne programowalne metody zatrzymania,
m.in. - Rampa, Wybieg, Hamowanie DC, Krzywa S.

Przyspieszanie / hamowanie

Dwa niezależnie programowalne czasy przyspieszania i hamowania.
Każdy czas może być ustawiony w zakresie 0 - 600 sekund
(z rozdzielczością 0.1 sekundy)

Hamowanie dynamiczne

Wbudowany tranzystor hamowania IGBT dla wszystkich mocy znamionowych,
poza wersjami oznaczonymi jako "No Brake"/"Bez tranzystora hamowania"

Wejścia cyfrowe sterowania
(prąd wejścia 6mA)

Tryb SRC (Aktywny): 18-24V = ON 0-6V = OFF
Tryb SNK (Pasywny): 0-6V = ON 18-24V = OFF

Wyjście cyfrowe programowalne
(przekaźnik form C)

Rezystancyjne: 3.0A przy 30V DC, 125V AC i 240V AC
Indukcyjne: 0.5A przy 30V DC, 125V AC i 240V AC

Wejścia analogowe

4-20mA: impedancja wejścia: 250 ohm
0-10V DC: impedancja wejścia 100k ohm
Zewnętrzny potencjometr: 1-10k ohm, 2 Waty minimum

Praca w otoczeniu

Nie użytkować i nie przechowywać urządzenia w atmosferze korozyjnej

Zabezpieczenia

Ochrona silnika
przed przeciążeniem I2t

150% dla 60 s, 200% dla 3 s
(zapewnia ochronę Class 10)

Przed przeciążeniem prądowym:

200% - limit sprzętowy, 300% - limit prądu chwilowego

Przed przepięciem

- zasilanie 100-120V AC – wyzwolenie przy napięciu szyny DC 405V
lub 150V AC linii wejścia
- zasilanie 200-240V AC – wyzwolenie przy napięciu szyny DC 405V
lub 290V AC linii wejścia
- zasilanie 380-460V AC – wyzwolenie przy napięciu szyny DC 810V
lub 575V AC linii wejścia

Przed spadkiem napięcia

- zasilanie 100-120V AC – wyzwolenie przy napięciu szyny DC 210V
lub 75V AC linii wejścia
- zasilanie 200-240V AC – wyzwolenie przy napięciu szyny DC 210V
lub 150V AC linii wejścia
- zasilanie 380-460V AC – wyzwolenie przy napięciu szyny DC 390V
lub 275V AC linii wejścia

Przed zanikiem sterowania

Okres braku sterowania bez sygnalizacji błędu:
minimalny 0.5 s - wartość typowa 2 s

Przed zanikiem zasilania

Okres braku zasilania bez sygnalizacji błędu : 100 milisekund

Rozmiar

120VAC; 1-fazowe

240VAC; 1-fazowe
Bez tranzystora
hamowania

240VAC; 1-fazowe

240VAC; 3-fazowe

480VAC; 3-fazowe

A

0.2
0.37

0.2
0.37
0.75

0.2
0.37
0.75

0.2
0.37
0.75
1.5

0.4
0.75
1.5

B

0.75
1.1

1.5
2.2

1.5

2.2
3.7

2.2
3.7

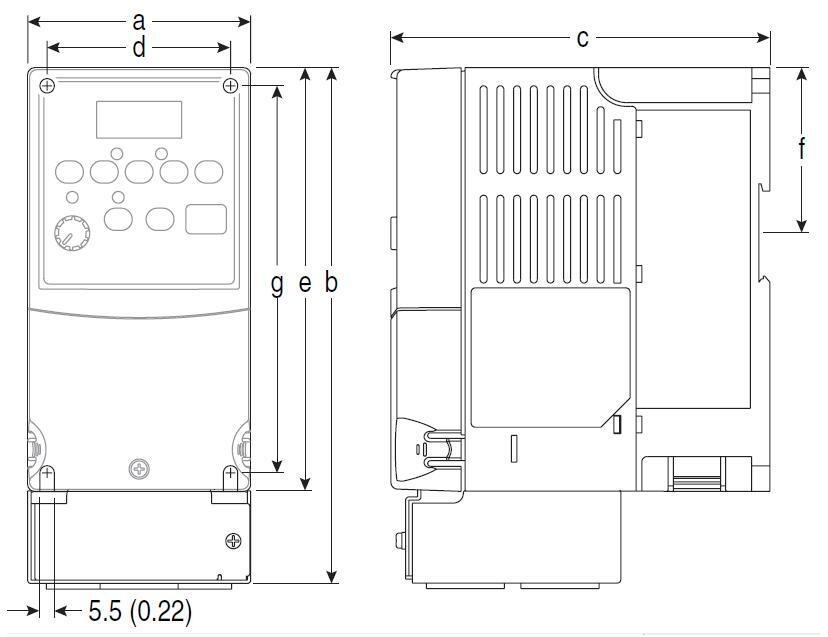

Rozmiar

a

b (*)

c

d

e(**)

f

g

Ciężar w
transporcie

A

80

185

136

67

152

59,3

140

1.4

B

100

213

136

87

180

87,4

168

2.2

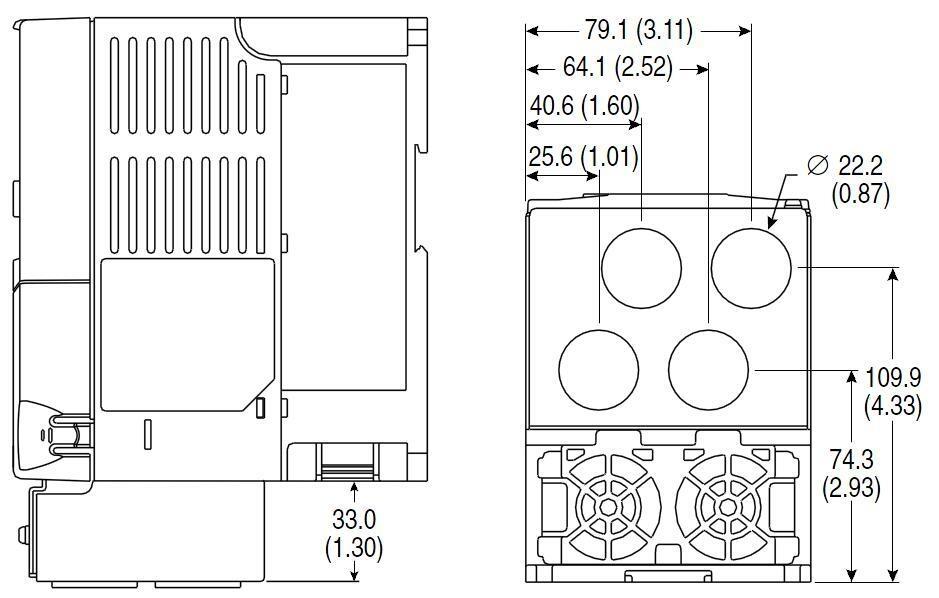

IP20, Rama A i B, montaż tablicowy

pf4_22A_B-IP20.dwg

IP30, Rama A i B, montaż tablicowy

pf4_22A_B-IP30NEMA1.dwg

Opcja IP30 kit

pf4_40_cond_box.dwg

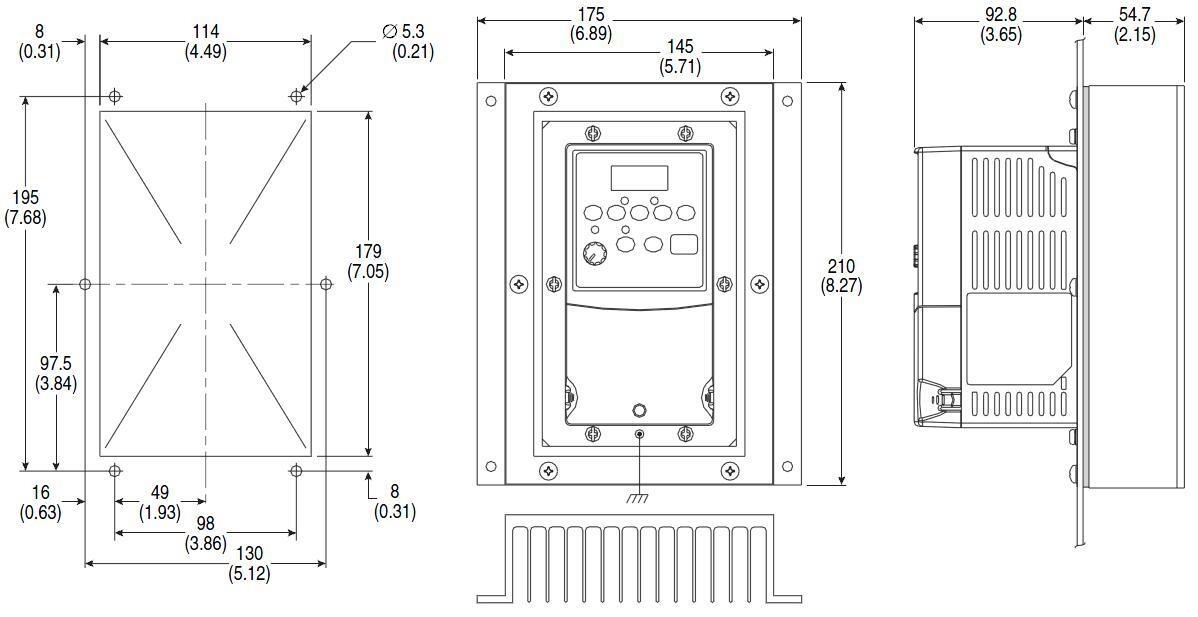

Rama A, montaż kołnierzowy

pf4_40_afrm_outline.dxf

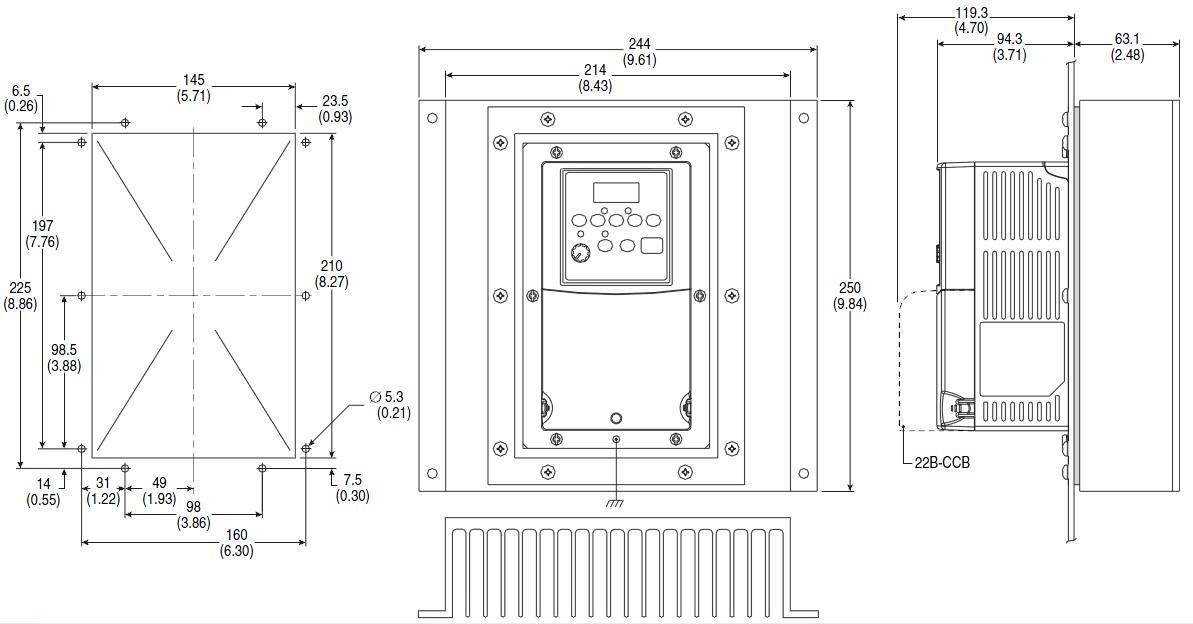

Rama B, montaż kołnieżowy

pf4_40_bfrm_outline.dxf
