ALLEN-BRADLEY

PowerFlex 400

Łatwy w instalacji napęd PowerFlex 400 AC jest idealny do wentylatorów i systemów pompowych. Posiada szeroki pakiet wbudowanych funkcji umozliwiających bezproblemową integrację z budynkowymi systemami ogrzewania, wentylacji i klimatyzacji HVAC.
PowerFlex 400 powstał z myślą o wymaganiach globalnych wytwórców sprzętu, wykonawców i użytkowników końcowych w zakresie elastyczności, oszczędności miejsca i łatwości obsługi.

  • Sterowanie V/Hz
  • Dla wentylatorów i pomp
  • Moduły komunikacji dla sieci przemysłowej
  • Zintegrowany RS 485: umożliwia wielopunktową konfigurację (do 4 dodatkowych napędów PowerFlex klasy 4 w jednym węźle sieci)
  • Integralna klawiatura do programowania i wskaźnik stanu – LED
  • Programowanie z użyciem DriveExplorer lub DriveExecutive (wymagany USB 1203)
  • Sterowanie aplikacją wielopompową (do 4 pomp) – funkcje uśpienia/budzenia

Numery katalogowe



200...240V AC; 3-fazowe; 50/60Hz, bez filtra EMC

Nr katalogowy









IP20, NEMA/UL Typ otwarty

IP20 do montażu
kołnierzowego

Moc [kW]

Prąd wyjścia* [A]

Rozmiar

Stopień ochrony

22C-B012N103

22C-B012F103

2,2

12

C

IP20, NEMA/UL typ otwarty **

22C-B017N103

22C-B017F103

4

17,5

C

IP20, NEMA/UL typ otwarty **

22C-B024N103

22C-B024F103

5,5

24

C

IP20, NEMA/UL typ otwarty **

22C-B033N103

22C-B033F103

7,5

33

C

IP20, NEMA/UL typ otwarty **

22C-B049A103

-

11

49

D

IP30, NEMA/UL typ 1

22C-B065A103

-

15

65

D

IP30, NEMA/UL typ 1

22C-B075A103

-

18,5

75

D

IP30, NEMA/UL typ 1

22C-B090A103

-

22

90

D

IP30, NEMA/UL typ 1

22C-B120A103

-

30

120

E

IP30, NEMA/UL typ 1

22C-B145A103

-

37

145

E

IP30, NEMA/UL typ 1

* Zaciski napędów zostały zwymiarowane zgodnie z UL. Zależnie od warunków operacyjnych i stosowanego okablowania, niektóre przepisy krajowe mogą nakazywać użycie grubszej żyły niż mieści się w zacisku terminala. Mogą być wymagane przewody wiązkowe, do pracy w temp 90 st C i/lub końcówki oczkowe. Szczegóły dot. charakterystyki przewodów do zacisków w instrukcji do PowerFlex400


**IP30, NEMA/UL typ 1 można uzyskać w napędach do montażu na panelu z założoną pokrywą górną i opcjonalną skrzynką przewodową.
Zewstaw do przebudowy do montażu na obiekcie opisany w opcjach instalowanych przez użytkownika




380...480V AC; 3-fazowe; 50/60Hz, bez filtra EMC

Nr katalogowy









IP20, NEMA/UL Typ otwarty

IP20 do montażu
kołnierzowego

Moc [kW]

Prąd wyjścia* [A]

Rozmiar

Stopień ochrony

22C-D6P0N103

22C-D6P0F103

2,2

6

C

IP20, NEMA/UL typ otwarty **

22C-D010N103

22C-D010F103

4

10,5

C

IP20, NEMA/UL typ otwarty **

22C-D012N103

22C-D012F103

5,5

12

C

IP20, NEMA/UL typ otwarty **

22C-D017N103

22C-D017F103

7,5

17

C

IP20, NEMA/UL typ otwarty **

22C-D022N103

22C-D022F103***

11

22

C

IP20, NEMA/UL typ otwarty **

22C-D030N103

22C-D030F103***

15

30

C

IP20, NEMA/UL typ otwarty **

22C-D038A103

-

18,5

38

D

IP30, NEMA/UL typ 1

22C-D045A103

-

22

45,5

D

IP30, NEMA/UL typ 1

22C-D060A103

-

30

60

D

IP30, NEMA/UL typ 1

22C-D072A103

-

37

72

E

IP30, NEMA/UL typ 1

22C-D088A103

-

45

88

E

IP30, NEMA/UL typ 1

22C-D105A103

-

55

105

E

IP30, NEMA/UL typ 1

22C-D142A103

-

75

142

E

IP30, NEMA/UL typ 1

22C-D170A103

-

90

170

F

IP30, NEMA/UL typ 1

22C-D208A103

-

110

208

F

IP30, NEMA/UL typ 1

22C-D260A103****

-

132

260

G

IP30, NEMA/UL typ 1

22C-D310A103****

-

160

310

G

IP30, NEMA/UL typ 1

22C-D370A103****

-

200

370

H

IP30, NEMA/UL typ 1

22C-D460A103****

-

250

460

H

IP30, NEMA/UL typ 1

* Zaciski napędów zostały zwymiarowane zgodnie z UL. Zależnie od warunków operacyjnych i stosowanego okablowania, niektóre przepisy krajowe mogą nakazywać użycie grubszej żyły niż mieści się w zacisku terminala. Mogą być wymagane przewody wiązkowe, do pracy w temp 90 st C i/lub końcówki oczkowe. Szczegóły dot. charakterystyki przewodów do zacisków w instrukcji do PowerFlex400


**IP30, NEMA/UL typ 1 można uzyskać w napędach do montażu na panelu z założoną pokrywą górną i opcjonalną skrzynką przewodową.
Zewstaw do przebudowy do montażu na obiekcie opisany w opcjach instalowanych przez użytkownika

*** Napędy 11 i 15kW do montażu kołnierzowego, rama C, wymagają dodatkowego dławika na szynie DC

****Napędy 132...250kW posiadają zintegrowany dławik na szynie AC

Objaśnienie numeru katalogowego

Numer katalogowy

22C

-

D

038

A

1

0

4



a



b

c1...c2

d

e

f

g



Napęd



Zasilanie

Prąd
znamionowy

Obudowa

HIM

Klasa emisji

Komunikacja




a



Napęd



Kod

Model



22C

PowerFlex 400




b



Zasilanie



Kod

Napięcie

Fazy



B

240VAC

3



D

480VAC

3




C1



Prąd znamionowy



200…240V AC, 3-fazowe



Kod

Prąd [A]

Moc [kW]



012

12

2,2



017

17,5

3,7



024

24

5,5



033

33

7,5



049

49

11



065

65

15



075

75

18,5



090

90

22



120

120

30



145

145

37




C2



Prąd znamionowy



380…480V AC, 3-fazowe



Kod

Prąd [A]

Moc [kW]



6P0

6

2,2



010

10,5

4



012

12

5,5



017

17

7,5



022

22

11



030

30

15



038

37

18,5



045

45,5

22



060

60

30



072

72

37



088

88

45



105

105

55



142

142

75



170

170

90



208

208

110



260

260

132



310

310

160



370

370

200



460

460

250




d

Obudowa

Kod

Stopień ochrony

Komentarz

N

Montaż tablicowy - IP20
(NEMA/UL Typ Otwarty)

Napędy w obudowie C dostępne tylko z IP20 (NEMA/UL typ otwarty).
Dostępny jest tylko zestaw konwersji do IP30 (NEMA/UL typ1) do instalacji na obiekcie

A

Montaż tablicowy - IP30
(NEMA/UL Typ 1)

Napędy w obudowach D, E, F, G i H dostępne tylko z IP30 (NEMA/UL typ 1).

F

Montaż kołnierzowy - IP 20
(NEMA Type Open)

Tylko napędy w obudowach C


e



HIM



Kod

Interfejs użytkownika



1

Zintegrowany panel sterujący




f



Klasa emisji



Kod

Opis



0

Bez filtracji




g



Komunikacja



Kod

Opis



3

RS485





Dane techniczne

Specyfikacja zasilania

Zasilanie 3-fazowe: 200 - 240V / 380 - 480V
Zasilanie jedną fazą ogranicza prąd wyjścia
do 35% prądu znamionowego.
Częstotliwość: 48-63 Hz

Specyfikacja wyjścia

Częstotliwość: 0 - 320Hz
Przeciążenie prądowe: 110% przez 60 sec

Obudowy (stopień ochrony)

IP20, NEMA/UL Typ otwarty
IP30, NEMA/UL Typ 1

Filtr EMC

Zewnętrzny

Temperatura otoczenia podczas pracy

Dla IP20, NEMA/UL typ otwarty : –10 do 50°C
Dla IP30, NEMA/UL typ 1: -10 do 45°C

Temperatura przechowywania

–40 do 85° C

Metoda chłodzenia

Wentylator:
- wszystkie moce znamionowe

Wilgotność względna otoczenia

0 - 95% bez kondensacji

Odporność na wstrząsy

15G impuls 11ms (±1.0ms)

Odporność na wibracje

1G impuls, 5 do 2000 Hz

Częstotliwość nośna

Dla wielkości C i D: 2-10 kHz. Domyślnie 4 kHz.
Dla wielkości E - H: 2-8 kHz. Domyślnie 4 kHz.

Sterowanie

Regulacja prędkości U/f w pętli otwartej

Metody zatrzymania

Różne programowalne metody zatrzymania,
m.in. - Rampa, Wybieg, Hamowanie DC,
Rampa do zatrzymania, Krzywa S.

Przyspieszanie / hamowanie

Dwa niezależnie programowalne czasy przyspieszania i hamowania.
Każdy czas może być ustawiony w zakresie 0 - 600 sekund
(z rozdzielczością 0.1 sekundy)

Hamowanie dynamiczne

Brak wbudowanego tranzystora hamowania IGBT

Wejścia cyfrowe
(3) półprogramowalne
(4) w pełni programowalnych

Tryb SRC (Aktywny): 18-24V = ON 0-6V = OFF

Tryb SNK (Pasywny): 0-6V = ON 18-24V = OFF

Wyjście cyfrowe programowalne (2)
(przekaźnik form C)

Rezystancyjne: 3.0A przy 30V DC, 125V AC i 240V AC
Indukcyjne: 0.5A przy 30V DC, 125V AC i 240V AC

Opcjonalna karta przekaźników
Niedostępna dla napędów w obudowie C
Wyjście cyfrowe programowalne (6)
(przekaźnik form A)

Rezystancyjne:
- 0.1A przy obwodach 30V DC Klasy II,
- 3.0A przy 125V,
- 3.0A przy 240V AC
Indukjcyjne:
- 0.1A przy obwodach 30V DC Klasy II,
- 3.0A przy 125V
- 3.0A przy 240V AC

Wejścia analogowe
Rozdzielczość 10-bit
(1) Izolowane, –10-10V lub 4-20mA
(1) Nie izolowane, 0-10V luib 4-20mA

4-20mA: impedancja wejścia: 250 ohm
0-10V DC: impedancja wejścia 100k ohm
Zewnętrzny potencjometr: 1-10k ohm, 2 Waty minimum

Wyjścia Opto (1)

30V DC, 50 mA Nie-indukcyjne

Wyjścia analogowe (10-bit)
(2) Nie izolowane, 0-10V lub 4-20mA

0-10V: 1k ohm minimum
4-20 mA: 525 ohm maksimum

Praca w otoczeniu

Nie użytkować i nie przechowywać urządzenia w atmosferze korozyjnej

Zabezpieczenia

Ochrona silnika
przed przeciążeniem I2t

110% dla 60 s, (zapewnia ochronę Class 10)

Przed przeciążeniem prądowym:

180% - limit sprzętowy, 220% - limit prądu chwilowego

Przed przepięciem

- zasilanie 200-240V AC – wyzwolenie przy napięciu szyny DC 405V
lub 290V AC linii wejścia
- zasilanie 380-480V AC – wyzwolenie przy napięciu szyny DC 810V
lub 575V AC linii wejścia

Przed spadkiem napięcia

- zasilanie 200-240V AC – wyzwolenie przy napięciu szyny DC 210V
lub 150V AC linii wejścia
- zasilanie 380-480V AC – wyzwolenie przy napięciu szyny DC 390V
lub 275V AC linii wejścia

Przed zanikiem sterowania

Okres braku sterowania bez sygnalizacji błędu:
minimalny 0.5 s - wartość typowa 2 s

Przed zwarciem na wyjściu

- przed zwarciem doziemnym
- przed zwarciem międzyfazowym





Wymiary

Przemienniki PowerFlex 400 wystepuja w sześciu rozmiarach (C,D,E,F,G,H) w zależności od mocy znamionowej

(W tabeli wartości podane w kW)

Rozmiar

Moc [kW]

Ciężar napędu[kg]

Ciężar napędu w paczce[kg]



240VAC; 3-fazowe



C

2,2

2,89

3,41



C

4

2,97

3,49



C

5,5

3,72

4,27



C

7,5

3,78

4,33



D

11

12,1

13,4



D

15

12,7

14



D

18,5

12,7

14



D

22

12,7

14



E

30

38

48,2



E

37

38

48,2



480VAC; 3-fazowe



C

2,2

2,87

3,39



C

4

3,03

3,55



C

5,5

3,65

4,2



C

7,5

3,75

4,3



C

11

6,41

7,41



C

15

6,47

7,49



D

18,5

12,7

14



D

22

12,7

14



D

30

14,3

15,6



E

37

36

46,2



E

45

36

46,2



E

55

41

51,2



E

75

41

51,2



F

90

78

88



F

110

78

88



G

132

89

106



G

160

89

106



H

200

157

177



H

250

157

177



240VAC; 3-fazowe, montaż płytowy



C

2,2

2,66

3,26



C

4

2,74

3,34



C

5,5

3,15

3,75



C

7,5

3,21

3,81



480VAC; 3-fazowe, montaż płytowy



C

2,2

2,63

3,23



C

4

2,77

3,27



C

5,5

3,04

3,64



C

7,5

3,13

3,73



C

11

3,19

3,79



C

15

3,25

3,85







Wymiary podane w mm i (calach)

Rozmiar C

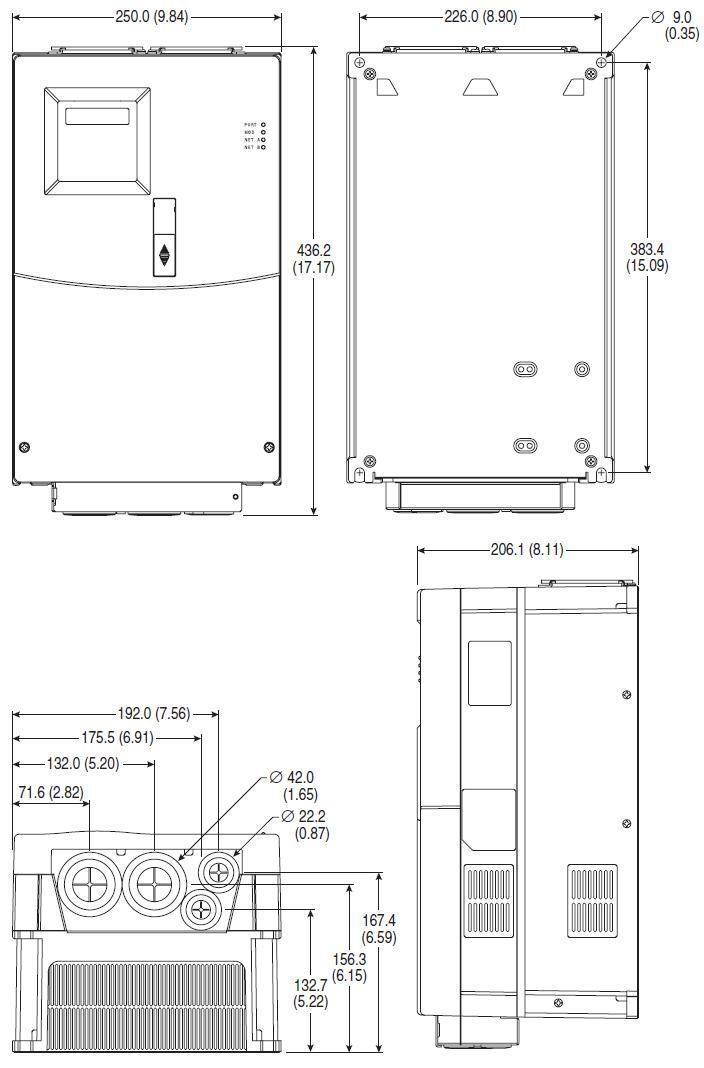

Rozmiar D





Rozmiar E





Rozmiar F

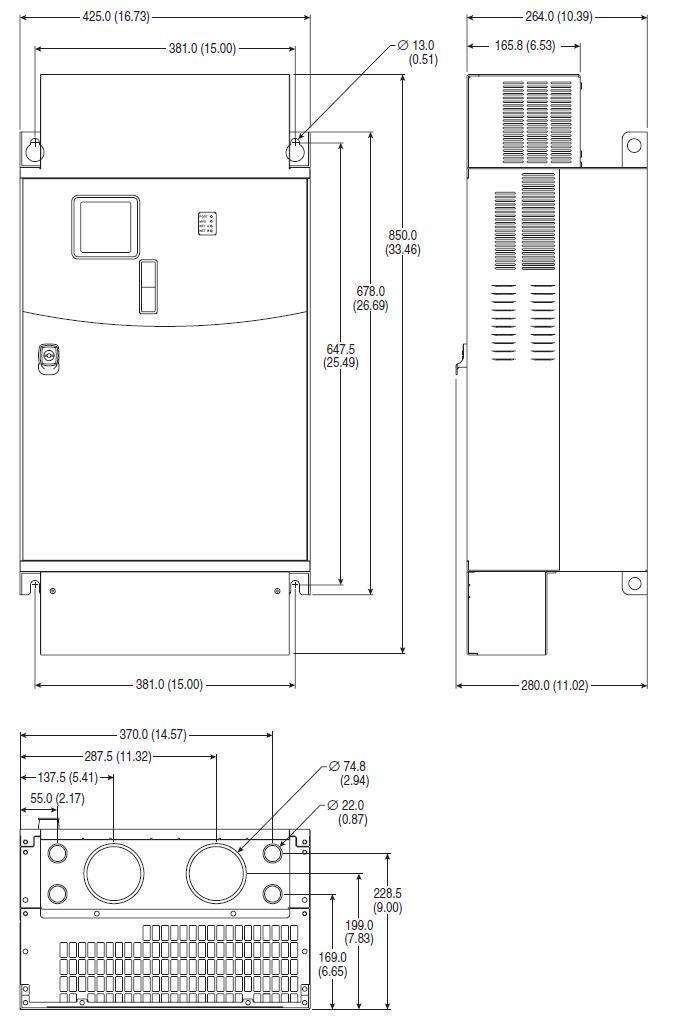

Rozmiar G

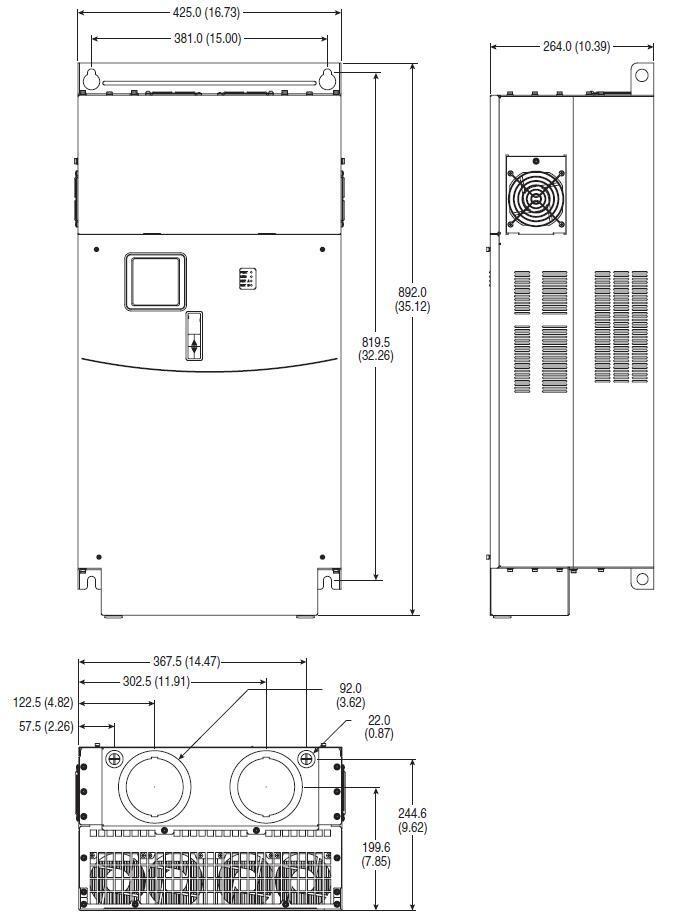

Rozmiar H





Rozmiar C - montaż kołnierzowy




CAD

Model DWG

Rysunek napędu - Rama C

pf400_c_frame_outline

Rysunek napędu - Rama D

pf400_d_frame_outline

Rysunek napędu - Rama E

pf400_eframe_outline

Rysunek napędu - Rama F

pf400_f_frame_outline

Rysunek napędu - Rama G

pf400_g_frame_outline

Rysunek napędu - Rama H

pf400_h_frame_outline



Pokaż więcej
  • 200..240V: 2,2...37kW / 3,0...50KM / 12...145A
  • 380...480V: 2,2...250kW / 3,0...350KM / 6...460A

Wybrany wariant produktu


PowerFlex 400, 240 (208) VAC, 3 PH. 12 A

Nr produktu:

ALLENBRADLEY.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Opis produktu

Łatwy w instalacji napęd PowerFlex 400 AC jest idealny do wentylatorów i systemów pompowych. Posiada szeroki pakiet wbudowanych funkcji umozliwiających bezproblemową integrację z budynkowymi systemami ogrzewania, wentylacji i klimatyzacji HVAC.
PowerFlex 400 powstał z myślą o wymaganiach globalnych wytwórców sprzętu, wykonawców i użytkowników końcowych w zakresie elastyczności, oszczędności miejsca i łatwości obsługi.

  • Sterowanie V/Hz
  • Dla wentylatorów i pomp
  • Moduły komunikacji dla sieci przemysłowej
  • Zintegrowany RS 485: umożliwia wielopunktową konfigurację (do 4 dodatkowych napędów PowerFlex klasy 4 w jednym węźle sieci)
  • Integralna klawiatura do programowania i wskaźnik stanu – LED
  • Programowanie z użyciem DriveExplorer lub DriveExecutive (wymagany USB 1203)
  • Sterowanie aplikacją wielopompową (do 4 pomp) – funkcje uśpienia/budzenia

Numery katalogowe



200...240V AC; 3-fazowe; 50/60Hz, bez filtra EMC

Nr katalogowy









IP20, NEMA/UL Typ otwarty

IP20 do montażu
kołnierzowego

Moc [kW]

Prąd wyjścia* [A]

Rozmiar

Stopień ochrony

22C-B012N103

22C-B012F103

2,2

12

C

IP20, NEMA/UL typ otwarty **

22C-B017N103

22C-B017F103

4

17,5

C

IP20, NEMA/UL typ otwarty **

22C-B024N103

22C-B024F103

5,5

24

C

IP20, NEMA/UL typ otwarty **

22C-B033N103

22C-B033F103

7,5

33

C

IP20, NEMA/UL typ otwarty **

22C-B049A103

-

11

49

D

IP30, NEMA/UL typ 1

22C-B065A103

-

15

65

D

IP30, NEMA/UL typ 1

22C-B075A103

-

18,5

75

D

IP30, NEMA/UL typ 1

22C-B090A103

-

22

90

D

IP30, NEMA/UL typ 1

22C-B120A103

-

30

120

E

IP30, NEMA/UL typ 1

22C-B145A103

-

37

145

E

IP30, NEMA/UL typ 1

* Zaciski napędów zostały zwymiarowane zgodnie z UL. Zależnie od warunków operacyjnych i stosowanego okablowania, niektóre przepisy krajowe mogą nakazywać użycie grubszej żyły niż mieści się w zacisku terminala. Mogą być wymagane przewody wiązkowe, do pracy w temp 90 st C i/lub końcówki oczkowe. Szczegóły dot. charakterystyki przewodów do zacisków w instrukcji do PowerFlex400


**IP30, NEMA/UL typ 1 można uzyskać w napędach do montażu na panelu z założoną pokrywą górną i opcjonalną skrzynką przewodową.
Zewstaw do przebudowy do montażu na obiekcie opisany w opcjach instalowanych przez użytkownika




380...480V AC; 3-fazowe; 50/60Hz, bez filtra EMC

Nr katalogowy









IP20, NEMA/UL Typ otwarty

IP20 do montażu
kołnierzowego

Moc [kW]

Prąd wyjścia* [A]

Rozmiar

Stopień ochrony

22C-D6P0N103

22C-D6P0F103

2,2

6

C

IP20, NEMA/UL typ otwarty **

22C-D010N103

22C-D010F103

4

10,5

C

IP20, NEMA/UL typ otwarty **

22C-D012N103

22C-D012F103

5,5

12

C

IP20, NEMA/UL typ otwarty **

22C-D017N103

22C-D017F103

7,5

17

C

IP20, NEMA/UL typ otwarty **

22C-D022N103

22C-D022F103***

11

22

C

IP20, NEMA/UL typ otwarty **

22C-D030N103

22C-D030F103***

15

30

C

IP20, NEMA/UL typ otwarty **

22C-D038A103

-

18,5

38

D

IP30, NEMA/UL typ 1

22C-D045A103

-

22

45,5

D

IP30, NEMA/UL typ 1

22C-D060A103

-

30

60

D

IP30, NEMA/UL typ 1

22C-D072A103

-

37

72

E

IP30, NEMA/UL typ 1

22C-D088A103

-

45

88

E

IP30, NEMA/UL typ 1

22C-D105A103

-

55

105

E

IP30, NEMA/UL typ 1

22C-D142A103

-

75

142

E

IP30, NEMA/UL typ 1

22C-D170A103

-

90

170

F

IP30, NEMA/UL typ 1

22C-D208A103

-

110

208

F

IP30, NEMA/UL typ 1

22C-D260A103****

-

132

260

G

IP30, NEMA/UL typ 1

22C-D310A103****

-

160

310

G

IP30, NEMA/UL typ 1

22C-D370A103****

-

200

370

H

IP30, NEMA/UL typ 1

22C-D460A103****

-

250

460

H

IP30, NEMA/UL typ 1

* Zaciski napędów zostały zwymiarowane zgodnie z UL. Zależnie od warunków operacyjnych i stosowanego okablowania, niektóre przepisy krajowe mogą nakazywać użycie grubszej żyły niż mieści się w zacisku terminala. Mogą być wymagane przewody wiązkowe, do pracy w temp 90 st C i/lub końcówki oczkowe. Szczegóły dot. charakterystyki przewodów do zacisków w instrukcji do PowerFlex400


**IP30, NEMA/UL typ 1 można uzyskać w napędach do montażu na panelu z założoną pokrywą górną i opcjonalną skrzynką przewodową.
Zewstaw do przebudowy do montażu na obiekcie opisany w opcjach instalowanych przez użytkownika

*** Napędy 11 i 15kW do montażu kołnierzowego, rama C, wymagają dodatkowego dławika na szynie DC

****Napędy 132...250kW posiadają zintegrowany dławik na szynie AC

Objaśnienie numeru katalogowego

Numer katalogowy

22C

-

D

038

A

1

0

4



a



b

c1...c2

d

e

f

g



Napęd



Zasilanie

Prąd
znamionowy

Obudowa

HIM

Klasa emisji

Komunikacja




a



Napęd



Kod

Model



22C

PowerFlex 400




b



Zasilanie



Kod

Napięcie

Fazy



B

240VAC

3



D

480VAC

3




C1



Prąd znamionowy



200…240V AC, 3-fazowe



Kod

Prąd [A]

Moc [kW]



012

12

2,2



017

17,5

3,7



024

24

5,5



033

33

7,5



049

49

11



065

65

15



075

75

18,5



090

90

22



120

120

30



145

145

37




C2



Prąd znamionowy



380…480V AC, 3-fazowe



Kod

Prąd [A]

Moc [kW]



6P0

6

2,2



010

10,5

4



012

12

5,5



017

17

7,5



022

22

11



030

30

15



038

37

18,5



045

45,5

22



060

60

30



072

72

37



088

88

45



105

105

55



142

142

75



170

170

90



208

208

110



260

260

132



310

310

160



370

370

200



460

460

250




d

Obudowa

Kod

Stopień ochrony

Komentarz

N

Montaż tablicowy - IP20
(NEMA/UL Typ Otwarty)

Napędy w obudowie C dostępne tylko z IP20 (NEMA/UL typ otwarty).
Dostępny jest tylko zestaw konwersji do IP30 (NEMA/UL typ1) do instalacji na obiekcie

A

Montaż tablicowy - IP30
(NEMA/UL Typ 1)

Napędy w obudowach D, E, F, G i H dostępne tylko z IP30 (NEMA/UL typ 1).

F

Montaż kołnierzowy - IP 20
(NEMA Type Open)

Tylko napędy w obudowach C


e



HIM



Kod

Interfejs użytkownika



1

Zintegrowany panel sterujący




f



Klasa emisji



Kod

Opis



0

Bez filtracji




g



Komunikacja



Kod

Opis



3

RS485





Dane techniczne

Specyfikacja zasilania

Zasilanie 3-fazowe: 200 - 240V / 380 - 480V
Zasilanie jedną fazą ogranicza prąd wyjścia
do 35% prądu znamionowego.
Częstotliwość: 48-63 Hz

Specyfikacja wyjścia

Częstotliwość: 0 - 320Hz
Przeciążenie prądowe: 110% przez 60 sec

Obudowy (stopień ochrony)

IP20, NEMA/UL Typ otwarty
IP30, NEMA/UL Typ 1

Filtr EMC

Zewnętrzny

Temperatura otoczenia podczas pracy

Dla IP20, NEMA/UL typ otwarty : –10 do 50°C
Dla IP30, NEMA/UL typ 1: -10 do 45°C

Temperatura przechowywania

–40 do 85° C

Metoda chłodzenia

Wentylator:
- wszystkie moce znamionowe

Wilgotność względna otoczenia

0 - 95% bez kondensacji

Odporność na wstrząsy

15G impuls 11ms (±1.0ms)

Odporność na wibracje

1G impuls, 5 do 2000 Hz

Częstotliwość nośna

Dla wielkości C i D: 2-10 kHz. Domyślnie 4 kHz.
Dla wielkości E - H: 2-8 kHz. Domyślnie 4 kHz.

Sterowanie

Regulacja prędkości U/f w pętli otwartej

Metody zatrzymania

Różne programowalne metody zatrzymania,
m.in. - Rampa, Wybieg, Hamowanie DC,
Rampa do zatrzymania, Krzywa S.

Przyspieszanie / hamowanie

Dwa niezależnie programowalne czasy przyspieszania i hamowania.
Każdy czas może być ustawiony w zakresie 0 - 600 sekund
(z rozdzielczością 0.1 sekundy)

Hamowanie dynamiczne

Brak wbudowanego tranzystora hamowania IGBT

Wejścia cyfrowe
(3) półprogramowalne
(4) w pełni programowalnych

Tryb SRC (Aktywny): 18-24V = ON 0-6V = OFF

Tryb SNK (Pasywny): 0-6V = ON 18-24V = OFF

Wyjście cyfrowe programowalne (2)
(przekaźnik form C)

Rezystancyjne: 3.0A przy 30V DC, 125V AC i 240V AC
Indukcyjne: 0.5A przy 30V DC, 125V AC i 240V AC

Opcjonalna karta przekaźników
Niedostępna dla napędów w obudowie C
Wyjście cyfrowe programowalne (6)
(przekaźnik form A)

Rezystancyjne:
- 0.1A przy obwodach 30V DC Klasy II,
- 3.0A przy 125V,
- 3.0A przy 240V AC
Indukjcyjne:
- 0.1A przy obwodach 30V DC Klasy II,
- 3.0A przy 125V
- 3.0A przy 240V AC

Wejścia analogowe
Rozdzielczość 10-bit
(1) Izolowane, –10-10V lub 4-20mA
(1) Nie izolowane, 0-10V luib 4-20mA

4-20mA: impedancja wejścia: 250 ohm
0-10V DC: impedancja wejścia 100k ohm
Zewnętrzny potencjometr: 1-10k ohm, 2 Waty minimum

Wyjścia Opto (1)

30V DC, 50 mA Nie-indukcyjne

Wyjścia analogowe (10-bit)
(2) Nie izolowane, 0-10V lub 4-20mA

0-10V: 1k ohm minimum
4-20 mA: 525 ohm maksimum

Praca w otoczeniu

Nie użytkować i nie przechowywać urządzenia w atmosferze korozyjnej

Zabezpieczenia

Ochrona silnika
przed przeciążeniem I2t

110% dla 60 s, (zapewnia ochronę Class 10)

Przed przeciążeniem prądowym:

180% - limit sprzętowy, 220% - limit prądu chwilowego

Przed przepięciem

- zasilanie 200-240V AC – wyzwolenie przy napięciu szyny DC 405V
lub 290V AC linii wejścia
- zasilanie 380-480V AC – wyzwolenie przy napięciu szyny DC 810V
lub 575V AC linii wejścia

Przed spadkiem napięcia

- zasilanie 200-240V AC – wyzwolenie przy napięciu szyny DC 210V
lub 150V AC linii wejścia
- zasilanie 380-480V AC – wyzwolenie przy napięciu szyny DC 390V
lub 275V AC linii wejścia

Przed zanikiem sterowania

Okres braku sterowania bez sygnalizacji błędu:
minimalny 0.5 s - wartość typowa 2 s

Przed zwarciem na wyjściu

- przed zwarciem doziemnym
- przed zwarciem międzyfazowym





Wymiary

Przemienniki PowerFlex 400 wystepuja w sześciu rozmiarach (C,D,E,F,G,H) w zależności od mocy znamionowej

(W tabeli wartości podane w kW)

Rozmiar

Moc [kW]

Ciężar napędu[kg]

Ciężar napędu w paczce[kg]



240VAC; 3-fazowe



C

2,2

2,89

3,41



C

4

2,97

3,49



C

5,5

3,72

4,27



C

7,5

3,78

4,33



D

11

12,1

13,4



D

15

12,7

14



D

18,5

12,7

14



D

22

12,7

14



E

30

38

48,2



E

37

38

48,2



480VAC; 3-fazowe



C

2,2

2,87

3,39



C

4

3,03

3,55



C

5,5

3,65

4,2



C

7,5

3,75

4,3



C

11

6,41

7,41



C

15

6,47

7,49



D

18,5

12,7

14



D

22

12,7

14



D

30

14,3

15,6



E

37

36

46,2



E

45

36

46,2



E

55

41

51,2



E

75

41

51,2



F

90

78

88



F

110

78

88



G

132

89

106



G

160

89

106



H

200

157

177



H

250

157

177



240VAC; 3-fazowe, montaż płytowy



C

2,2

2,66

3,26



C

4

2,74

3,34



C

5,5

3,15

3,75



C

7,5

3,21

3,81



480VAC; 3-fazowe, montaż płytowy



C

2,2

2,63

3,23



C

4

2,77

3,27



C

5,5

3,04

3,64



C

7,5

3,13

3,73



C

11

3,19

3,79



C

15

3,25

3,85







Wymiary podane w mm i (calach)

Rozmiar C





Rozmiar D





Rozmiar E





Rozmiar F





Rozmiar G





Rozmiar H





Rozmiar C - montaż kołnierzowy




CAD

Model DWG

Rysunek napędu - Rama C

pf400_c_frame_outline

Rysunek napędu - Rama D

pf400_d_frame_outline

Rysunek napędu - Rama E

pf400_eframe_outline

Rysunek napędu - Rama F

pf400_f_frame_outline

Rysunek napędu - Rama G

pf400_g_frame_outline

Rysunek napędu - Rama H

pf400_h_frame_outline



Akcesoria

Powiązane

Nowości

S3N firmy Datasensing – miniaturowy czujnik fotoelektryczny o maksymalnej wydajności

Rodzina czujników S3N, produkowana przez firmę Datasensing, oferuje kompletne i elastyczne rozwiązanie w wyjątkowo kompaktowej i wytrzymałej obudowie.

Nowości

System CLIMATE AIR+ do pomiaru wilgotności i temperatury w obiektach wielkopowierzchniowych

Climate Air+ Solution – system zaprojektowany z myślą o monitorowaniu warunków środowiskowych w środowiskach przemysłowych i logistycznych.

Nowości

Discover DRY CELL Rail Transit – Nowa jakość w zasilaniu pojazdów szynowych

Akumulatory Discover DRY CELL Rail Transit to nowoczesne, bezobsługowe źródła energii oparte na technologii hydropolimerowej, które wyraźnie przewyższają tradycyjne akumulatory AGM i żelowe

Akademia OEM

Push-in – proste i niezawodne połączenia

W dynamicznie rozwijającym się przemyśle kluczowe są szybkość, niezawodność i łatwość montażu. Właśnie te cechy oferuje technologia Push In, która od kilkunastu do kilkudziesięciu lat zyskuje coraz większe uznanie jako alternatywa dla tradycyjnych połączeń śrubowych.

Nowości

Nowy przetwornik temperatury od PR Electronics: 5450 PROFIBUS PA

Przedstawiamy nowy przetwornik temperatury PR Electronics 5450 PROFIBUS PA — zaprojektowany, aby zapewnić wyjątkową dokładność, niezawodność i wydajność dla branży automatyki i procesowej.

Akademia OEM

Działania firmy Brooks Instruments na rzecz zrównoważonego rozwoju

Dla OEM Automatic Sp. z o.o. zrównoważony rozwój ma kluczowe znaczenie. Dlatego też z dużym zainteresowaniem przyglądamy się działaniom naszych dostawców i producentów w tym obszarze. Zapytaliśmy firmę Brooks Instrument w jaki sposób ich produkty wspierają cele zrównoważonego rozwoju.

Wsparcie techniczne

Jarosław Kalista

+48 606 274 676
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
