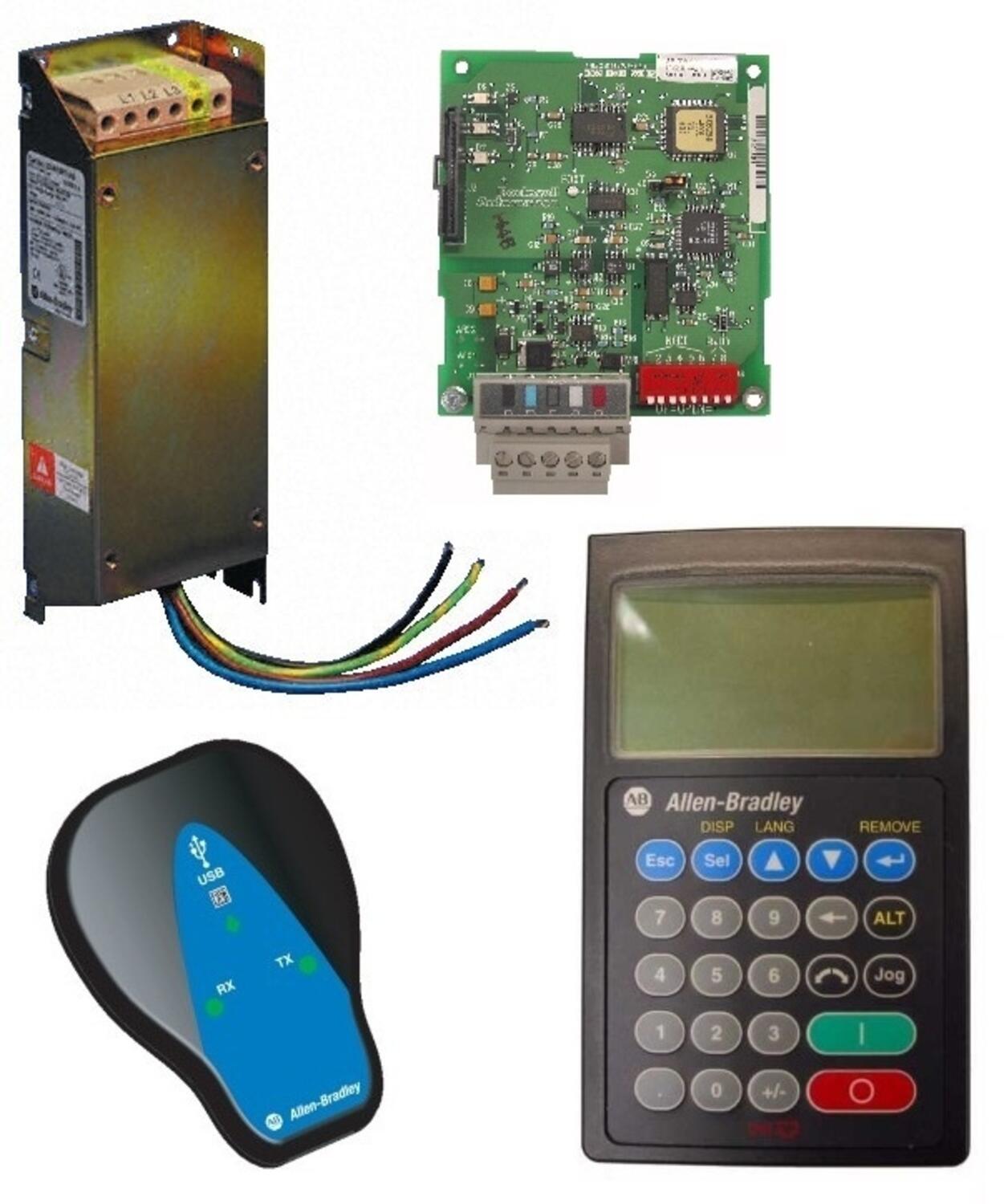

PowerFlex klasa 4 - OPCJE

Nr katalogowy

Opis

Używane z napędem PowerFlex







4M

4

40

40P

400



22-COMM-B

Adapter komunikacyjny BACnet® MS/TP RS485



V *

V **



V



22-COMM-C

Adapter komunikacyjny ControlNet™

V *

V *

V **

V **

V



22-COMM-D

Adapter komunikacyjny DeviceNet™

V *

V *

V **

V **

V



22-COMM-E

Adapter komunikacyjny EtherNet/IP™

V *

V *

V **

V **

V



22-COMM-L

Adapter komunikacyjny LonWorks®



V *

V **

V **

V



22-COMM-P

Adapter komunikacyjny PROFIBUS™ DP

V *

V *

V **

V **

V



22-SCM-232

Moduł konwertera komunikacji szeregowej (RS485 do RS232).
Komunikacja szeregowa przez protokół DF1,
do użytku z oprogramowaniem DriveExplorer i DriveExecutive™.
Zawiera konwerter komunikacji szeregowej DSI do RS232,
kabel szeregowy 1203-SFC, kabel 22-RJ45CBL-C20,
i pakiet DriveExplorer Lite CD.

V

V

V

V

V



1203-SFC

Kabel szeregowy. 2,0 m ze złączem niskoprofilowym z blokadą.
Łączy konwerter szeregowy ze zlłączem żeńskim komputerowym
9-pinowym mini D-SUB.

V

V

V

V

V



1203-SNM

Adapter szeregowy Null Modem.
Do łączenia konwertera szeregowego do palmtopa z DriveExplorer.

V

V

V

V

V



1203-USB

Konwerter Universal Serial Bus™ (USB),
posiada kable USB 20-HIM-H10 i 22-HIM-H10 o dl. 2 m

V

V

V

V

V



22-RJ45CBL-C20

Kabel DSI. 2,0 metry przewodu RJ45 do RJ45, złącza męskie.

V

V

V

V

V



AK-U0-RJ45-SC1

Rozdzielacz. Rozdzielacz z jednego portu RJ45 na dwa porty RJ45.

V

V

V

V

V



AK-U0-RJ45-TB2P

Kostka zaciskowa. Kostka zaciskowa dwutorowa RJ45 (6 szt.)
z dwoma rezystorami terminującymi 120 Ohm (osobno).

V

V

V

V

V



AK-U0-RJ45-TR1

Rezystory terminujące.
Rezystor 120 Ohm wbudowany w złącze RJ45 (2 szt.).

V

V

V

V

V



22-XCOMM-DC-BASE

Zewnętrzny zestaw komunikacji DSI.
Zewnętrzny zestaw do montażu
adapterów komunikacyjnych 22-COMM.

V

V

V

V

V



20-XCOMM-AC-PS1

Zasilanie zewnetrznego zestawu komunikacji.
Opcjonalne zasilanie 100…240 V AC
zewnetrznego zestawu komunikacji DSI.

V

V

V

V

V



1769-SM2

Kompaktowy moduł wejscia-wyjscia. (3-kanałowy)

V

V

V

V

V



AK-U9-FLSH1

Szeregowy zestaw Flash z wbudowanym oprogramowaniem.
Aktualizacja wbudowanego oprogramowania napędu przez komputer.









V





Pokrywa adaptera komunikacji mieści adapter komunikacyjny
w rozmiarach B i C napędów.
Uwaga: Pokrywa dodaje 25 mm (0,98 cala)
do całkowitej glłębokości napędu.













22B-CCB

Napęd – rama B





V ***







22B-CCC

Napęd – rama C





V ***







22C-CCC

Napęd – rama C









V ***



22D-CCB

Napęd – rama B







V ***





22D-CCC

Napęd – rama C







V ***







Filtry EMC

Wartości
znamionowe
napędu

PowerFlex
4M

PowerFlex
4

PowerFlex
40/40P

PowerFlex
400

Napięcie
wejścia

kW

KM

Filtr typu S

Filtr typu L

Filtr typu S

Filtr typu L

Filtr typu S

Filtr typu L

IP00
NEMA/UL
typ otwarty







Nr kat.
**

Nr kat.
***

Nr kat.
**

Nr kat.
***

Nr kat.
**

Nr kat.
***

Nr kat.

100...
...120 V
50/60 Hz
1f

0,2

0,25

–

22F-RF010-AL

–

22-RF010-AL

–

–

–

0,4

0,5

–

22F-RF010-AL

–

22-RF010-AL

–

22-RF018-BL

–

0,75

1

–

22F-RF025-BL

–

22-RF018-BL

–

22-RF018-BL

–

1,1

1,5

–

22F-RF025-BL

–

22-RF025-CL

–

22-RF018-BL

–

200…
...240 V,
50/60 Hz,
1f

0,2

0,25

*

22F-RF010-AL

*

22-RF010-AL

–

–

–

0,4

0,5

*

22F-RF010-AL

*

22-RF010-AL

*

22-RF018-BL

–

0,75

1

*

22F-RF010-AL

*

22-RF010-AL

*

22-RF018-BL

–

1,5

2

*

22F-RF025-BL

*

22-RF018-BL

*

22-RF018-BL

–

2,2

3

*

22F-RF025-BL

–

–

*

22-RF025-CL

–

200...
…240 V,
50/60 Hz,
1f,
BEZ
TRANZ.
HAMOW.

0,2

0,25

–

–

*

22-RF010-AL

–

–

–

0,4

0,5

–

–

*

22-RF010-AL

–

–

–

0,75

1

–

–

*

22-RF010-AL

–

–

–

1,5

2

–

–

*

22-RF018-BL

–

–

–

2,2

3

–

–

*

22-RF025-CL

–

–

–

200...
…240 V,
50/60 Hz,
3f

0,2

0,25

22F-RF9P5-AS

22F-RF9P5-AL

22-RF9P5-AS

22-RF9P5-AL

–

–

–

0,4

0,5

22F-RF9P5-AS

22F-RF9P5-AL

22-RF9P5-AS

22-RF9P5-AL

22-RF021-BS

22-RF021-BL

–

0,75

1

22F-RF9P5-AS

22F-RF9P5-AL

22-RF9P5-AS

22-RF9P5-AL

22-RF021-BS

22-RF021-BL

–

1,5

2

22F-RF9P5-AS

22F-RF9P5-AL

22-RF9P5-AS

22-RF9P5-AL

22-RF021-BS

22-RF021-BL

–

2,2

3

22F-RF021-BS

22F-RF021-BL

22-RF021-BS

22-RF021-BL

22-RF021-BS

22-RF021-BL

22-RF034-CS

3,7

5

22F-RF021-BS

22F-RF021-BL

22-RF021-BS

22-RF021-BL

22-RF021-BS

22-RF021-BL

22-RF034-CS

5,5

7,5

22F-RF039-CS

22F-RF039-CL

–

–

22-RF034-CS

22-RF034-CL

22-RF034-CS

7,5

10

22F-RF039-CS

22F-RF039-CL

–

–

22-RF034-CS

22-RF034-CL

22-RF034-CS

11

15

–

–

–

–

–

–

22-RFD070

15

20

–

–

–

–

–

–

22-RFD100

18,5

25

–

–

–

–

–

–

22-RFD100

22

30

–

–

–

–

–

–

22-RFD150

30

40

–

–

–

–

–

–

22-RFD150

37

50

–

–

–

–

–

–

22-RFD180

380...
…480 V,
50/60 Hz,
3f

0,4

0,5

22F-RF6P0-AS

22F-RF6P0-AL

22-RF5P7-AS

22-RF5P7-AL

22-RF012-BS

22-RF012-BL

–

0,75

1

22F-RF6P0-AS

22F-RF6P0-AL

22-RF5P7-AS

22-RF5P7-AL

22-RF012-BS

22-RF012-BL

–

1,5

2

22F-RF6P0-AS

22F-RF6P0-AL

22-RF5P7-AS

22-RF5P7-AL

22-RF012-BS

22-RF012-BL

–

2,2

3

22F-RF012-BS

22F-RF012-BL

22-RF012-BS

22-RF012-BL

22-RF012-BS

22-RF012-BL

22-RF018-CS

3,7

5

22F-RF012-BS

22F-RF012-BL

22-RF012-BS

22-RF012-BL

22-RF012-BS

22-RF012-BL

22-RF018-CS

5,5

7,5

22F-RF026-CS

22F-RF026-CL

–

–

22-RF018-CS

22-RF018-CL

22-RF018-CS

7,5

10

22F-RF026-CS

22F-RF026-CL

–

–

22-RF018-CS

22-RF018-CL

22-RF018-CS

11

15

22F-RF026-CS

22F-RF026-CL

–

–

22-RF026-CS

22-RF026-CL

22-RF026-CS

15

20

–

–

–

–

–

–

22-RFD036

18,5

25

–

–

–

–

–

–

22-RFD050

22

30

–

–

–

–

–

–

22-RFD050

30

40

–

–

–

–

–

–

22-RFD070

37

50

–

–

–

–

–

–

22-RFD100

45

60

–

–

–

–

–

–

22-RFD100

55

75

–

–

–

–

–

–

22-RFD150

75

100

–

–

–

–

–

–

22-RFD180

90

125

–

–

–

–

–

–

22-RFD208

110

150

–

–

–

–

–

–

22-RFD208

132

200

–

–

–

–

–

–

22-RFD323

160

250

–

–

–

–

–

–

22-RFD480

200

300

–

–

–

–

–

–

22-RFD480

250

350

–

–

–

–

–

–

22-RFD480

500...
…600 V,
50/60 Hz,
3f

0,75

1

–

–

–

–

–

22-RF8P0-BL

–

1,5

2

–

–

–

–

–

22-RF8P0-BL

–

2,2

3

–

–

–

–

–

22-RF8P0-BL

–

4,0

5

–

–

–

–

–

22-RF8P0-BL

–

5,5

7,5

–

–

–

–

–

22-RF015-CL

–

7,5

10

–

–

–

–

–

22-RF015-CL

–

11

15

–

–

–

–

–

22-RF024-CL

–

* Napędy o takich wartościach znamionowych są dostępne z wewnetrznymi filtrami typu S.
** Ten filtr nadaje się do użycia z kablem o dł. do 10 m w środowiskach klasy A i do 1 m w środowiskach klasy B.
*** Ten filtr nadaje się do użycia z kablem o dł. do 100 m w środowiskach klasy A i do 5 m w środowiskach klasy B.
**** Nie stosować montażu przez nakładanie przy napędach PowerFlex 4 z ramą B i ramą C – filtry linowe EMC.
***** Tylko napędy PowerFlex 40.
****** Wymagany filtr serii B lub nowszy.

Dławiki i transformatory cz. 1

Dławiki DC na szynie

Napęd

Indukcyjność



Używane z napędem PowerFlex



Napięcie

kW

KM

A

mH

Nr kat.

4M

4

40

40P

400



200…240 V,
50/60 Hz,
Trójfazowy

2,2

3

12

1

1321-DC12-1









V



3,7

5

17,5

0,65

1321-DC18-1









V



5,5

7,5

32

0,85

1321-DC32-1





V



V



7,5

10

40

0,75

1321-DC40-2





V



V



400…480 V,
50/60 Hz,
Trójfazowy

2,2

3

6

2

1321-DC9-2









V



4

5

10,5

2,1

1321-DC12-2









V



5,5

7,5

18

3,75

1321-DC18-4





V



V



7,5

10

25

1,28

1321-DC25-4





V



V



11

15

32

2,68

1321-DC32-3





V



V



15

20

30

2,5

1321-DC40-4









V



500…600 V,
50/60 Hz,
Trójfazowy

5,5

7,5

12

2,1

1321-DC12-2_600





V







7,5

10

18

3,75

1321-DC18-4





V







11

15

25

1,28

1321-DC25-4





V










Transformatory izolujące do PowerFlex 400 - IP32, NEMA/UL typ 3R wolnostojący, nominalna impedancja 4...6% - CZEŚĆ 1

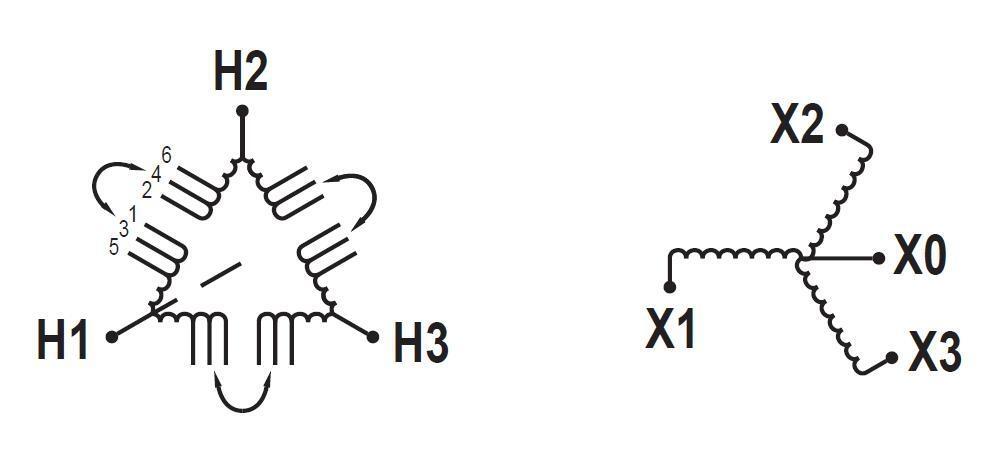

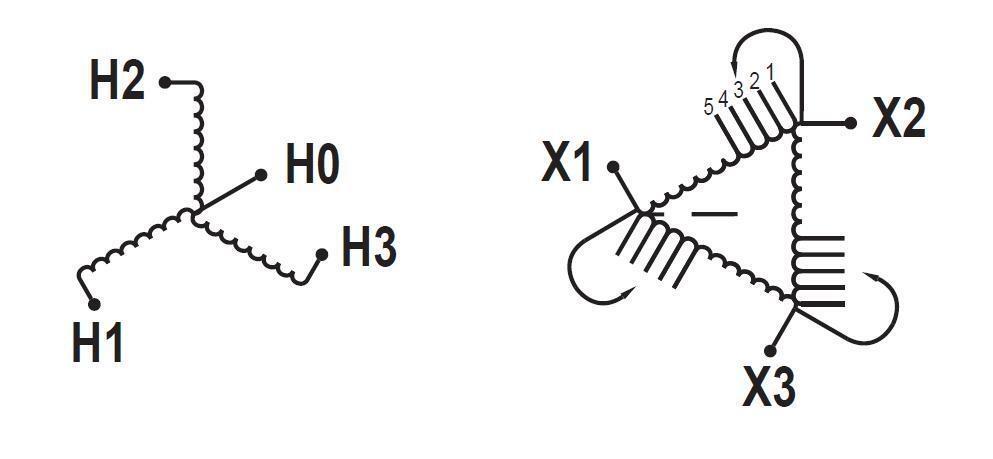

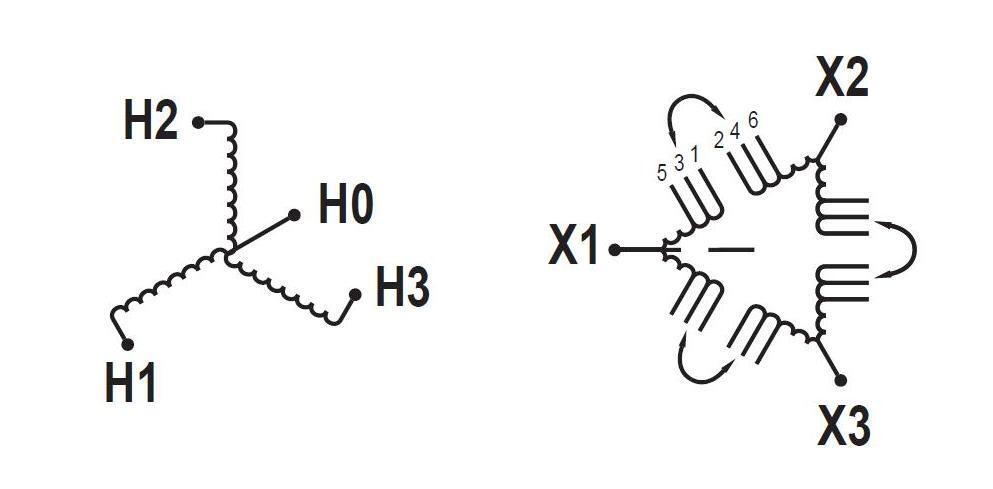

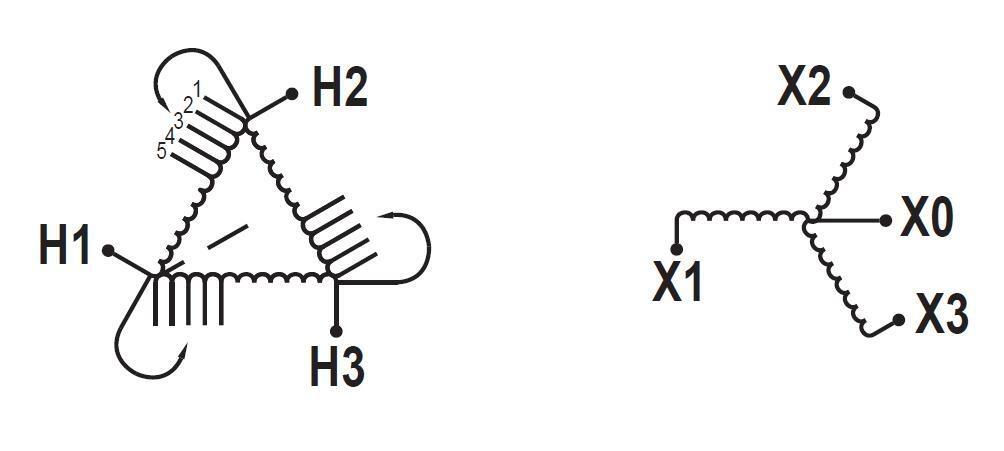

Schematy podłączenia:

Schemat 1

Schemat 2

Schemat 3

Schemat 4







208V, 60Hz,
3f - wtórne

230V, 60Hz,
3f - wtórne



Wartość
znamionowa



208V
pierwotne

230V
pierwotne

460V
pierwotne

575V
pierwotne



kW

KM

Schemat
podł.

Nr kat.

Nr kat.

Nr kat.

Nr kat.



2,2

3

1/3

1321-3TW005-XX

1321-3TW005-AA

1321-3TW005-BA

1321-3TW005-CA



4

5

1/3

1321-3TW007-XX

1321-3TW007-AA

1321-3TW007-BA

1321-3TW007-CA



5,5

7,5

1/3

1321-3TW011-XX

1321-3TW011-AA

1321-3TW011-BA

1321-3TW011-CA



7,5

10

1/3

1321-3TW014-XX

1321-3TW014-AA

1321-3TW014-BA

1321-3TW014-CA



11

15

2/4

1321-3TW020-XX

1321-3TW020-AA

1321-3TW020-BA

1321-3TW020-CA



15

20

2/4

1321-3TW027-XX

1321-3TW027-AA

1321-3TW027-BA

1321-3TW027-CA



18,5

25

2/4

1321-3TW034-XX

1321-3TW034-AA

1321-3TW034-BA

1321-3TW034-CA



22

30

2/4

–

1321-3TW040-AA

1321-3TW040-BA

1321-3TW040-CA



30

40

2/4

–

1321-3TW051-AA

1321-3TW051-BA

1321-3TW051-CA



37

50

2/4

–

1321-3TH063-AA

1321-3TH063-BA

–



45

60

2/4

–

–

–

–



55

75

2/4

–

–

–

–



75

100

2/4

–

–

–

–



90

125

2/4

–

–

–

–



110

150

2/4

–

–

–

–



132

200

2/4

–

–

–

–



160

250

2/4

–

–

–

–



200

300

2/4

–

–

–

–



250

350

2/4

–

–

–

–
