ALLEN-BRADLEY

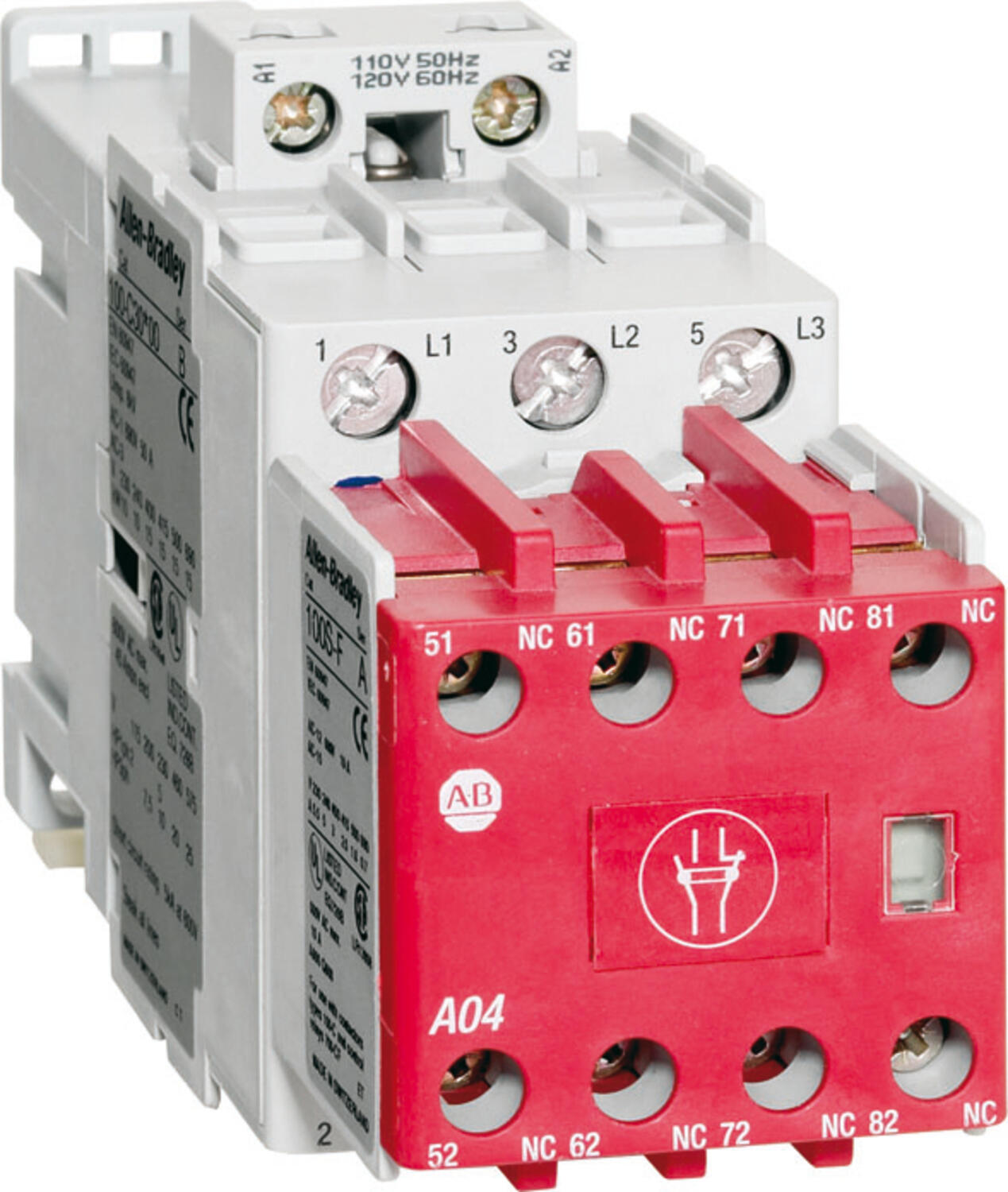

Styczniki i przekaźniki serii 700-CF i 100S-C
Nowa linia styczników oraz przekaźników przeznaczonych do kontroli i sterowania układów Bezpieczeństwa Firmy Allen-Bradley. Prezentujemy serie 100S-C 700S-C. Styczniki bezpieczeństwa charakteryzują się stykami pomocniczymi, mechanicznie zintegrowanymi z obudową (uniemożliwia ich odłączenie).Styczniki posiadają system lustrzanych zestyków Mirror Contacts zapobiegający przekazywaniu fałszywych informacji o stanie załączenia styków głównych przez pomocnicze styki monitorujące w przypadku „zespawania” styków głównych. Styczniki bezpieczeństwa posiadają system mechanicznego sprzężenia zestyków „Mechanicy linked contacts” uniemożliwiający zmianę ich stanu w wypadku awarii „zespawania” styków. Styczniki te charakteryzują się zwiększoną niezawodnością poprzez zastosowanie tzw. układu równoległego zestyków.
Dane techniczne
Napięcie zasilania | 24 V DC/230 V AC | |
Styki | Główne | 3 NO |
Sygnałowe | 2 NO + 3 NC | |
Max. napięcie styku | 690 V | |
Max. prąd przełączalny | Styki główne | 32 A |
Styki sygnałowe | 10 A | |
Min. napięcie/prąd zestyku | 5 V/3 mA | |
Montaż | Szyna DIN | |
Standard | EN 60947-4 | |
Zgodność z | MD, LVD, EMC | |
Atesty |
| |
Wymiary
Cewka AC | |||||||
a | b | c | c1 | c2 | diam. symbol | d1 | d2 |
45 | 81 | 119.5 | 114.5 | 6 | 2.45 | 60 | 35 |
Cewka DC | |||||||
45 | 81 | 119.145.55 | 140.5 | 6 | 2.45 | 60 | 35 |
Połączenia
1. |
2. |
Numery katalogowe
Styczniki serii 100S-C
Znamionowy prąd łączeniowy Ie [A] | kW/400V | Konfiguracja zestyków | Standardowe zestyki pomocnicze | ||||
Bieguny główne | Zestyki pomocnicze | ||||||
AC-3 | AC-1 | NO | NZ | NO | NZ | Nr katalogowy | |
Styczniki bezpieczeństwa z 3 zestykami głównymi | |||||||
9 | 32 | 4 | 3 | 0 | 1 | 4 | 100S-C09Ⓧ14C |
3 | 0 | 2 | 3 | 100S-C09Ⓧ23C | |||
12 | 32 | 5,5 | 3 | 0 | 1 | 4 | 100S-C12Ⓧ14C |
3 | 0 | 2 | 3 | 100S-C12Ⓧ23C | |||
16 | 32 | 7,5 | 3 | 0 | 1 | 4 | 100S-C16Ⓧ14C |
3 | 0 | 2 | 3 | 100S-C16Ⓧ23C | |||
23 | 32 | 11 | 3 | 0 | 2 | 3 | 100S-C23Ⓧ23C |
30 | 65 | 15 | 3 | 0 | 2 | 2 | 100S-C30Ⓧ22C |
37 | 65 | 18,5/20 | 3 | 0 | 2 | 2 | 100S-C37Ⓧ22C |
43 | 85 | 22 | 3 | 0 | 2 | 2 | 100S-C43Ⓧ22C |
60 | 100 | 32 | 3 | 0 | 2 | 2 | 100S-C60Ⓧ22C |
72 | 100 | 40 | 3 | 0 | 2 | 2 | 100S-C72Ⓧ22C |
85 | 100 | 45 | 3 | 0 | 2 | 2 | 100S-C85Ⓧ22C |
97 | 130 | 55 | 3 | 0 | 2 | 2 | 100S-C97Ⓧ22C |
Styczniki bezpieczeństwa z 4 zestykami głównymi | |||||||
23 | 32 | 11 | 4 | 0 | 0 | 4 | 100S-C23Ⓧ404C |
3 | 1 | 0 | 4 | 100S-C23Ⓧ304C | |||
4 | 0 | 2 | 2 | 100S-C23Ⓧ422C | |||
Podane nr katalogowe są niepełne. Należy wybrać kod napięcia cewki Ⓧ z tabeli poniżej.
Sterowanie AC dla 100-C | Sterowanie DC dla 100-C09...-C43 | Sterowanie DC dla 100-C60...-C97 | |||
Kod | Opis | Kod | Opis | Kod | Opis |
KJ | 24 V 50/60 Hz | DJ | 24 V DC ze zintegrowaną diodą | DJ | 24 V DC ze zintegrowaną diodą |
KY | 48 V 50/60 Hz | EJ | Cewka elektroniczna 24 V DC | DD | 110 V DC ze zintegrowaną diodą |
KD | 110 V 50/60 Hz | ED | Cewka elektroniczna 110 V DC | DA | 220 V DC ze zintegrowaną diodą |
KF | 230 V 50/60 Hz | EA | Cewka elektroniczna 220 V DC |
|
|
KN | 400 V 50/60 Hz |
|
|
|
|
Przekaźniki serii 700-CF
AC-12 | AC-15 | Zestyki | Standardowe zestyki pomocnicze | ||||
Ith [A] | Ith [A] | ||||||
40°C | 60°C | 240 V | 400 V | 525 V | NO | NZ | Nr katalogowy |
4-biegunowe z cewką AC/DC | |||||||
20 | 20 | 10 | 6 | 2,5 | 2 | 2 | 700-CF220Ⓧ |
3 | 1 | 700-CF310Ⓧ | |||||
4 | 0 | 700-CF400Ⓧ | |||||
Podane nr katalogowe są niepełne. Należy wybrać kod napięcia cewki Ⓧ z tabeli poniżej.
Sterowanie AC | Sterowanie DC | ||
Kod | Opis | Kod | Opis |
KJ | 24 V 50/60 Hz | DJ | 24 V DC ze zintegrowaną diodą |
KY | 48 V 50/60 Hz | EJ | Cewka elektroniczna 24 V DC |
KD | 110 V 50/60 Hz | ED | Cewka elektroniczna 110 V DC |
KF | 230 V 50/60 Hz | EA | Cewka elektroniczna 220 V DC |
KN | 400 V 50/60 Hz |
|
|
- Min. napięcie/prąd zestyku 5 V/3 mA
- Czerwony wyróżniający kolor
- Zintegrowane styki pomocnicze
- Brak możliwości ręcznego wyzwolenia stycznika
