TAKEX

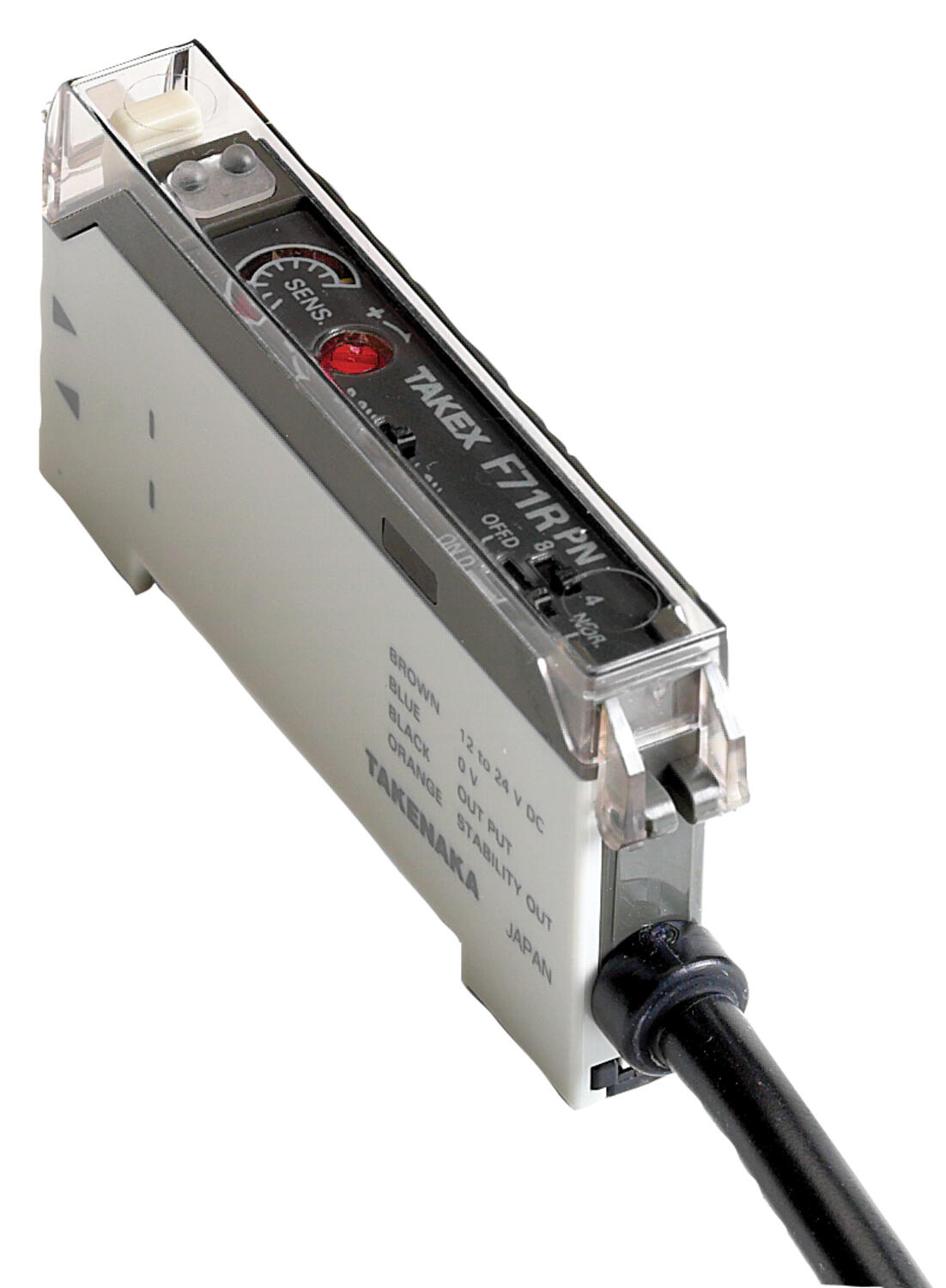

F71 Wzmacniacz światłowodowy
Czujniki światłowodowe / fotokomórki światłowodowe / fotoprzekaźniki światłowodowe
Wzmacniacz światłowodowy F71 Takex Takenaka Electronic Industrial z precyzyjną regulacją czułości, wyposażony w ośmioobrotowy potencjometr ze wskaźnikiem mechanicznym. Dzięki zastosowaniu komunikacji optycznej, do ośmiu wzmacniaczy, może współpracować ze sobą, wzajemnie się nie zakłócając. F71RH ma szybki czas reakcji, dzięki czemu może mieć zastosowanie w aplikacjach wymagających dużych prędkości działania.
Dane techniczne
Nr katalogowy | F71R-PNP | F71B-PNP | F71G-PNP | F71W-PNP | F71RH-PNP |
Źródło światła | Czerwona LED | Niebieska LED | Zielona LED | Biała LED | Czerwona LED |
| widzialne | widzialne | widzialne | widzialne | widzialne |
Zakres działania | Patrz katalog światłowodów | 30 % | |||
Napięcie zasilania | 12-24 V DC ±10 % max. 10 % tętnienia | ||||
Pobór prądu | max. 40 mA | ||||
Wyjście* | PNP 100 mA zabezp. przed zwarciem | ||||
Wyjście (alarm) | PNP 100 mA | ||||
Przeł. jasno/ciemno | Przełącznik | ||||
Funkcje czasowe | Ustawialna (On-Delay/Off-Delay 40 ms) | ||||
Czas reakcji | 250 µs: funkcja turbo załączona, 500 µs: funkcja turbo wyłączona | 30 µs | |||
Ustawienie funkcji | Patrz panel czołowy | ||||
Stopień ochrony | IP40 | ||||
Zakres temperatur | -25 °C do +55 °C | ||||
Max. światło zakłócające | 10 000 lux (światło sztuczne), 20 000 lux (światło słoneczne) | ||||
Przyłącza | Przewód 2 m/złącze M8 | Przewód 2 m | Przewód 2 m/złącze M8 | Przewód 2 m | |
Certyfikaty |
|
| |||
Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-2
** Wyjście NPN na zamówienie.
Wymiary
Z przewodem |
|
|
Ze złączem M8 |
|
Połączenie
| Kolor przewodu |
|
|
Brązowy (1) | +12-24 V DC | ||
Czarny (4) | Wyjście | ||
Pomarańczowy (2) | Alarm | ||
Niebieski (3) | 0 V |
Panel czołowy |
|
Zabezpieczenie przed interferencją | |
| Zabezpieczenie przed interferencją na 4 jednostki. (Czas reakcji 250 µs.) |
| |
Zabezpieczenie przed interferencją na 8 jednostek. (Czas reakcji 500 µs.) | |
Funkcja turbo |
Zabezpieczenie przed interferencją |
|
- Współpraca nawet 8 czujników, bez wzajemnego zakłócania
- Szybki czas reakcji F71RH (30 µs)
- Wieloobrotowy potencjometr
- Mała obudowa (9 mm)
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 0,25 ms |
|---|---|
| Dopuszczenia | CE |
| Funkcja | Załącz, gdy jasno/ciemno |
| Max. napięcie DC | 24 V |
| Max. temperatura pracy | 55 °C |
| Min. napięcie DC | 12 V |
| Min. temperatura pracy | -25 °C |
| Pobór mocy (max) | 0,04 A |
| Podłączenie elektryczne | Kabel 2 m |
|---|---|
| Prąd wyjściowy max. | 0,1 A |
| Przełącznik załącz gdy jasno / załącz gdy ciemno | Tak |
| Stopień ochrony IP | IP40 |
| Technologia czujnika | Wzmacniacz światłowodowy |
| Typ światła | LED czerwony |
| Wyjście | PNP |
Opis produktu
Wzmacniacz światłowodowy F71 Takex Takenaka Electronic Industrial z precyzyjną regulacją czułości, wyposażony w ośmioobrotowy potencjometr ze wskaźnikiem mechanicznym. Dzięki zastosowaniu komunikacji optycznej, do ośmiu wzmacniaczy, może współpracować ze sobą, wzajemnie się nie zakłócając. F71RH ma szybki czas reakcji, dzięki czemu może mieć zastosowanie w aplikacjach wymagających dużych prędkości działania.
Dane techniczne
Nr katalogowy | F71R-PNP | F71B-PNP | F71G-PNP | F71W-PNP | F71RH-PNP |
Źródło światła | Czerwona LED | Niebieska LED | Zielona LED | Biała LED | Czerwona LED |
| widzialne | widzialne | widzialne | widzialne | widzialne |
Zakres działania | Patrz katalog światłowodów | 30 % | |||
Napięcie zasilania | 12-24 V DC ±10 % max. 10 % tętnienia | ||||
Pobór prądu | max. 40 mA | ||||
Wyjście* | PNP 100 mA zabezp. przed zwarciem | ||||
Wyjście (alarm) | PNP 100 mA | ||||
Przeł. jasno/ciemno | Przełącznik | ||||
Funkcje czasowe | Ustawialna (On-Delay/Off-Delay 40 ms) | ||||
Czas reakcji | 250 µs: funkcja turbo załączona, 500 µs: funkcja turbo wyłączona | 30 µs | |||
Ustawienie funkcji | Patrz panel czołowy | ||||
Stopień ochrony | IP40 | ||||
Zakres temperatur | -25 °C do +55 °C | ||||
Max. światło zakłócające | 10 000 lux (światło sztuczne), 20 000 lux (światło słoneczne) | ||||
Przyłącza | Przewód 2 m/złącze M8 | Przewód 2 m | Przewód 2 m/złącze M8 | Przewód 2 m | |
Certyfikaty |
|
| |||
Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-2
** Wyjście NPN na zamówienie.
Wymiary
Z przewodem |
|
|
Ze złączem M8 |
|
Połączenie
| Kolor przewodu |
|
|
Brązowy (1) | +12-24 V DC | ||
Czarny (4) | Wyjście | ||
Pomarańczowy (2) | Alarm | ||
Niebieski (3) | 0 V |
Panel czołowy |
|
Zabezpieczenie przed interferencją | |
| Zabezpieczenie przed interferencją na 4 jednostki. (Czas reakcji 250 µs.) |
| |
Zabezpieczenie przed interferencją na 8 jednostek. (Czas reakcji 500 µs.) | |
Funkcja turbo |
Zabezpieczenie przed interferencją |
|
