TAKEX

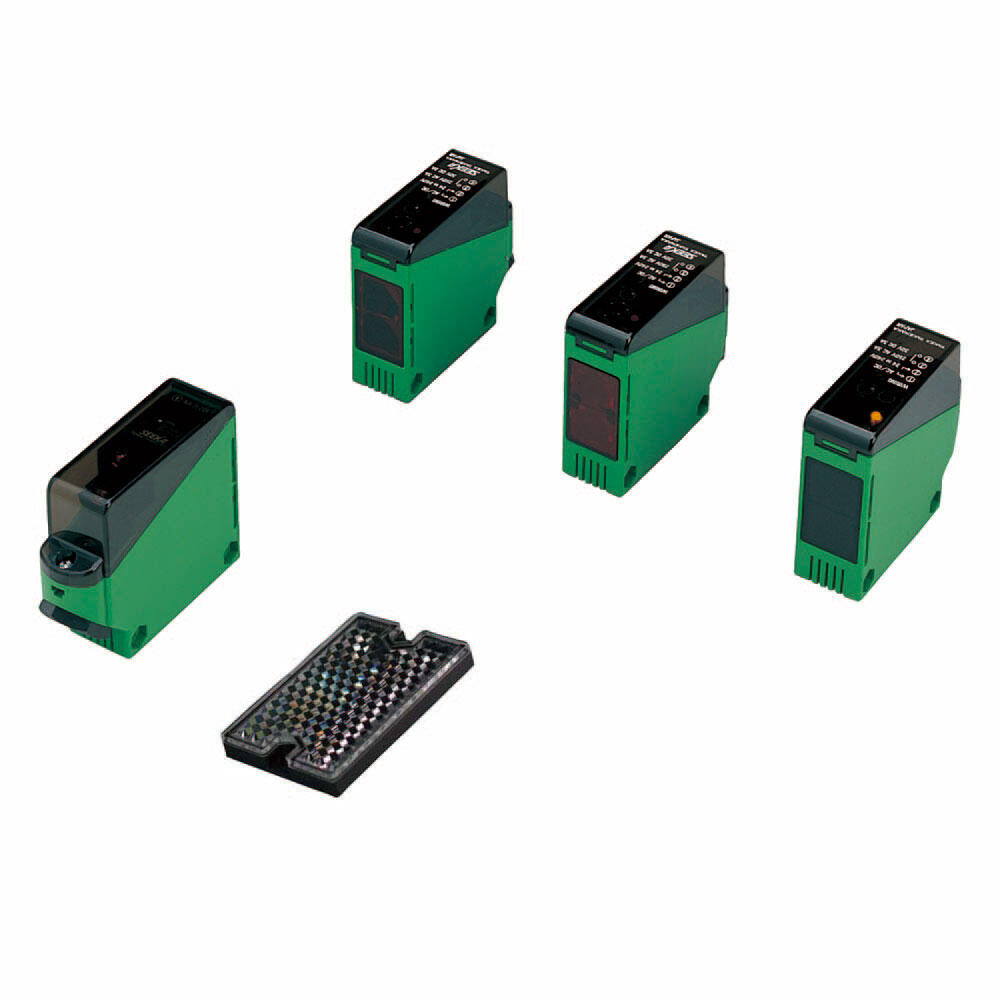

NA Czujniki fotoelektryczne
Nr katalogowy | NAT20R-PG | NAM7R-PG | NAR10-PG | NAT20RF-PG | NAM7RF-PG | NAR10F-PG |
Funkcja | Nadajnik/ | Reflektor | Bezpośrednio | Nadajnik/ | Reflektor | Bezpośrednio |
Odległość | 20 m | 0,03-7 m* | 1 m** | 20 m | 0,03-7 m* | 1 m** |
Źródło światła | Czerwona widzialna dioda | Podczerwona | Czerwona widzialna dioda | Podczerwona | ||
Napięcie | 24-240 V AC/DC ±10 % 50/60 Hz | |||||
Pobór mocy | Nadajnik 1,5 W | 2 W | Nadajnik 1,5 W | 2 W | ||
Przełącznik | Przełącznik obrotowy z funkcją zwierną | |||||
Wyjście | Przekaźnik SPST, 3 A 250 V AC max., | |||||
Wskazanie | Czerwony LED | |||||
Czas reakcji | 10 ms (max.) | |||||
Ustawianie czułości | - | - | Potencjometr | - | - | Potencjometr |
Funkcja czasowa | - | - | - | Funkcja impulsowa opóźnionego włączania, | ||
Ustalanie czasu | - | - | - | Potencjometr 0,1 - 5 sekund | ||
Max. światło zakłócające | 10 000 lux | |||||
Zakres temperatury | -25 °C do +55 °C | |||||
Klasa ochronna | IP66 | |||||
Materiał obudowy | ABS (soczewka i pokrywa z akrylu) | |||||
Przyłącze | Łączówka z wkrętami (M12-kontakt z adapterem BG12243) | |||||
Certyfikat |
| |||||
Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-1
* Z dołączonym reflektorem K7
** W stosunku do białego papieru 200x200 mm

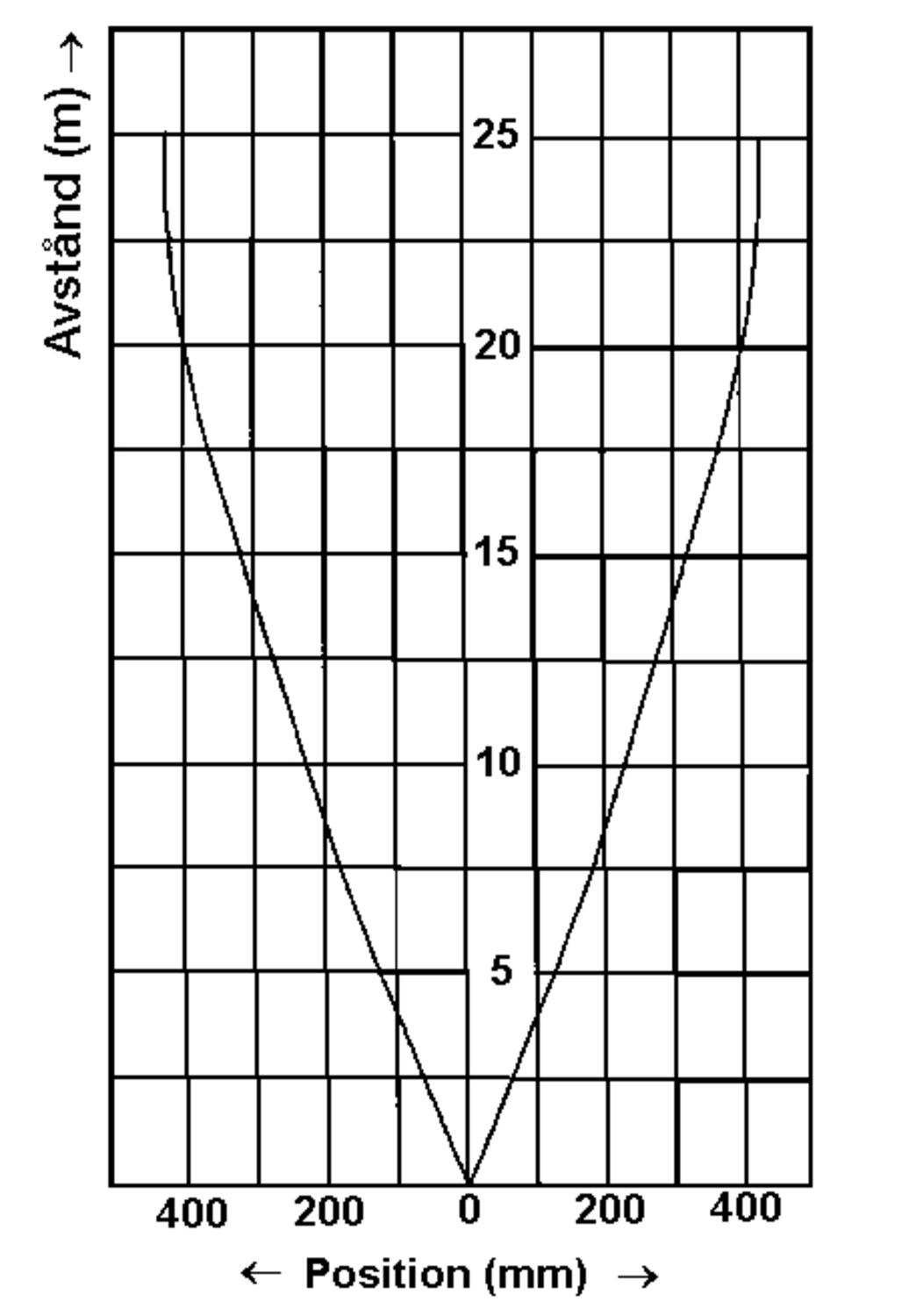

Wykresy rozproszenia | ||
Nadajnik/odbiornik | Wyczuwanie z reflektorem | Wyczuwanie bezpośrednie |
|
|
|

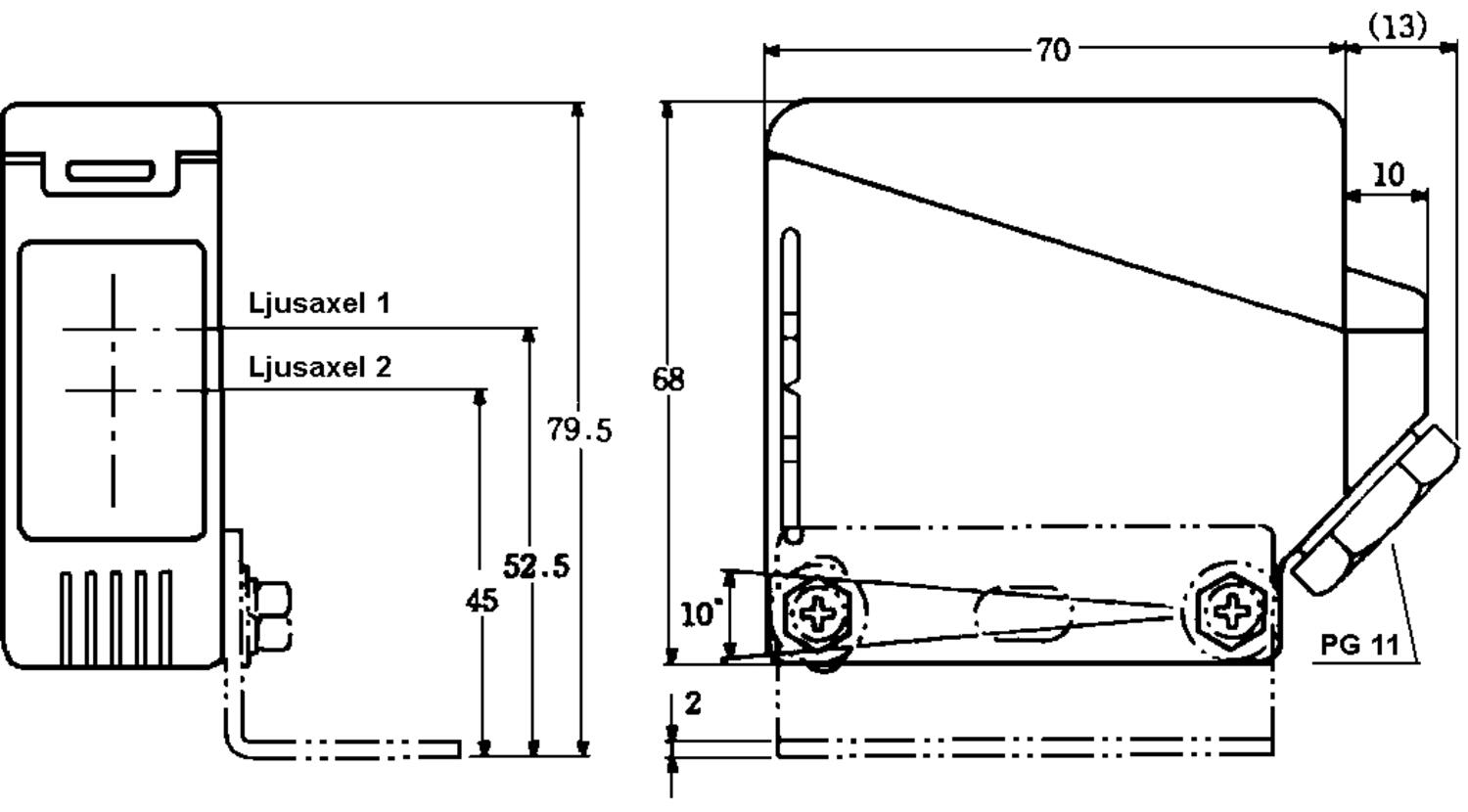

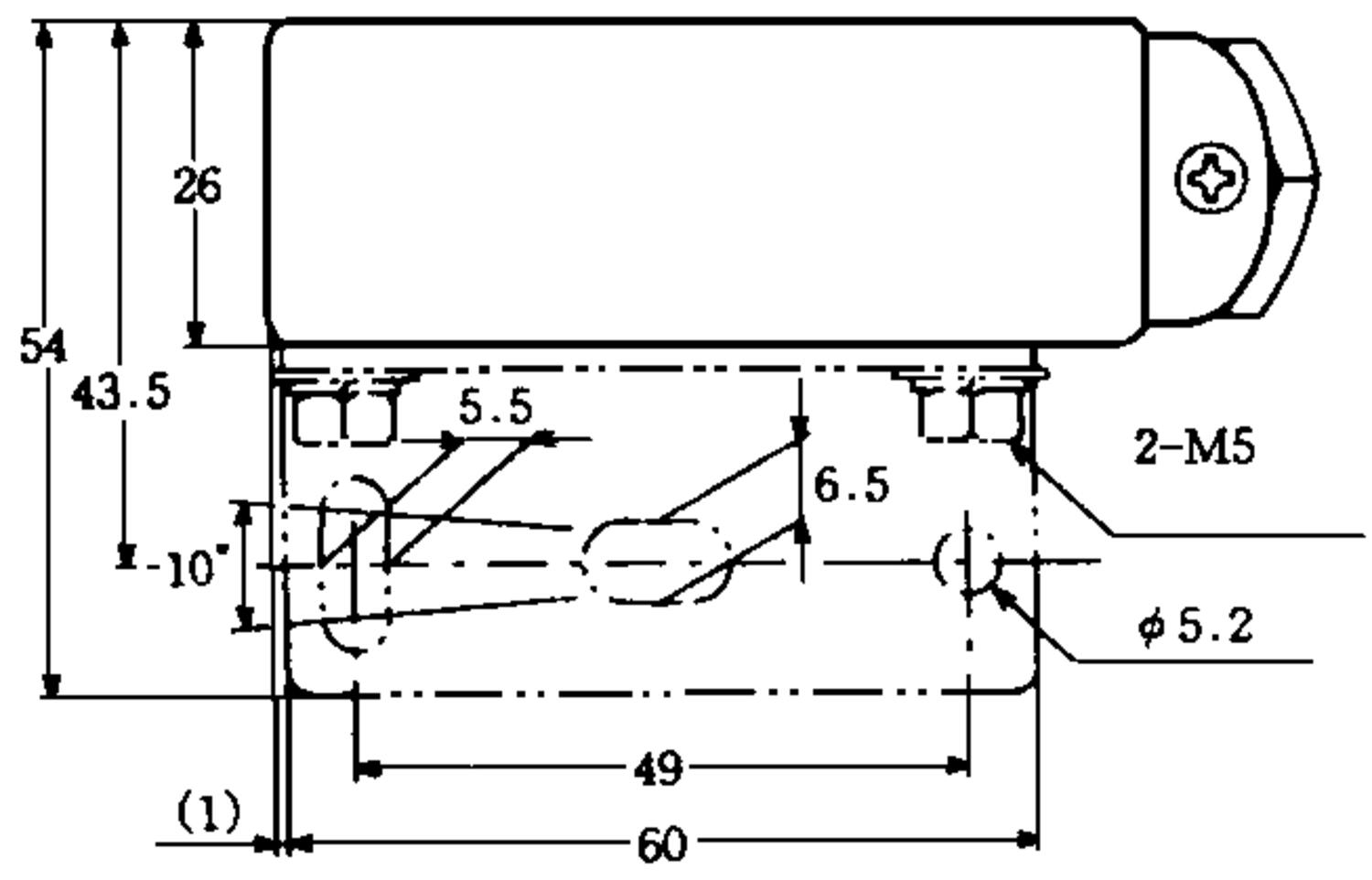

Wymiary
|
|
|
Oś światła 1: Nadajnik/odbiornik
Oś światła 2: Reflektor i bezpośrednie wyczuwanie

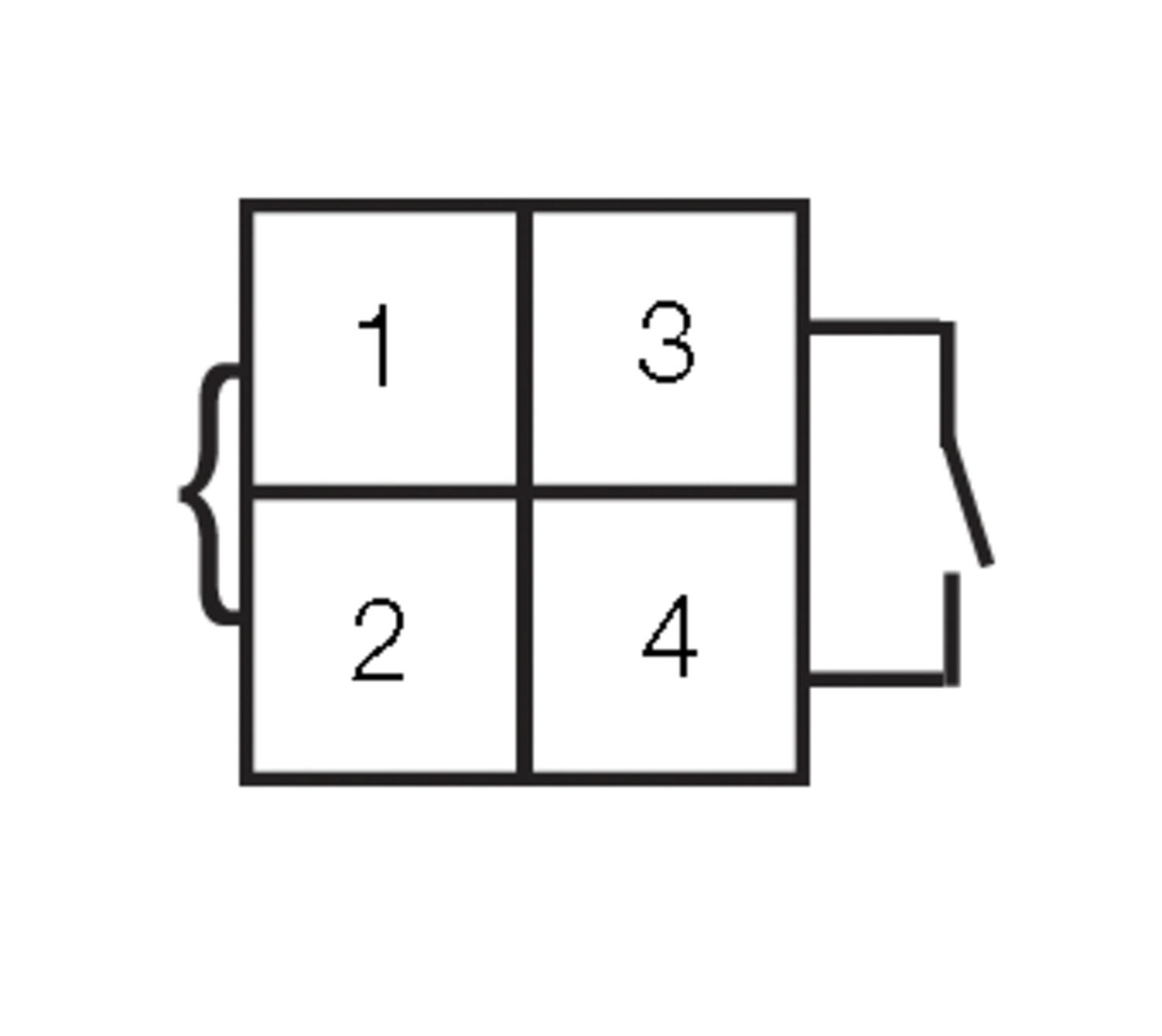

Połączenie
|
24-240 V AC/DC |

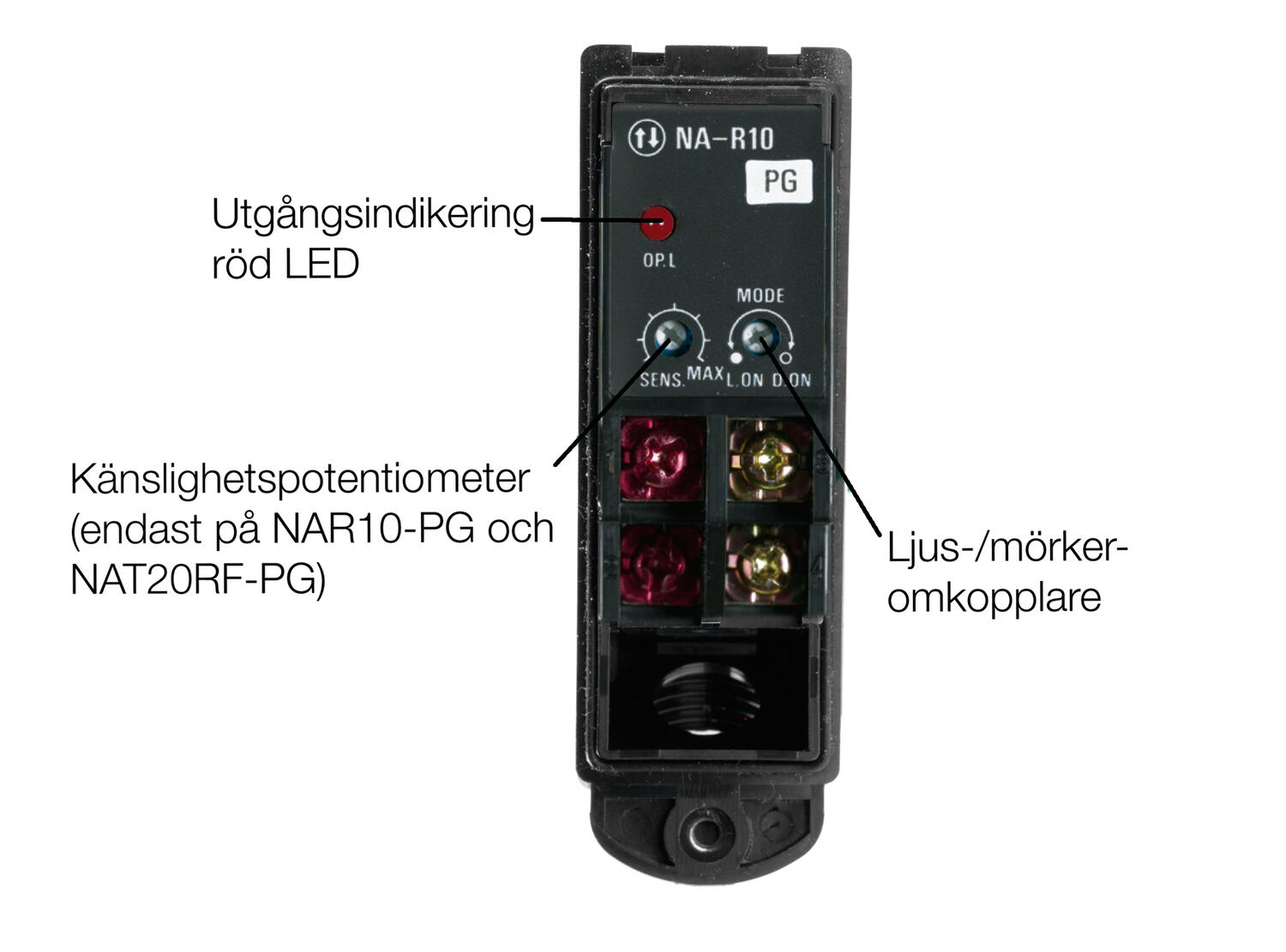

Ustawianie funkcji | Funkcja czasowa |
|
|
Akcesoria
Akcesoria |
Maska zaciemniająca AP35 |
|
Maska zaciemniająca | Ø3 | Ø7 |
Odległość wyczuwania | 2,5 m | 6 m |
Numery katalogowe
Nr katalogowy | Wykonanie | Wyjście | Odległość |
NAT20R-PG | Nadajnik/odbiornik | Przekaźnik | 20 m |
NAM7R-PG | Z reflektorem polaryzowanym | Przekaźnik | 7 m |
NAR10-PG | Bezpośrednio wyczuwająca | Przekaźnik | 1 m |
NAT20RF-PG | Nadajnik/odbiornik, funkcja czasowa | Przekaźnik | 20 m |
NAM7RF-PG | Z reflektorem polaryzowanym, funkcja czasowa | Przekaźnik | 7 m |
NAR10F-PG | Bezpośrednio wyczuwająca, funkcja czasowa | Przekaźnik | 1 m |
K7 | Reflektor, 60x40 mm |
|
|
GK7B | Kątownik do reflektora K7 i K71 |
|
|
AP35 | Maska zaciemniająca do NAT20R |
|
|
BG12243 | Adapter ze złączem M12, 4 piny |
|
|
- Wiele napięć 24-240 V AC/DC
- Przyłącze z wkrętami
- Programowalna funkcja czasowa 0,1-5 s (dodatkowe oznaczenie F)
- IP66
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 10 ms |
|---|---|
| Distance Max | 20000 mm |
| Distance Min | 0 mm |
| Dopuszczenia | CE |
| Funkcja | Załącz, gdy jasno/ciemno |
| Lens material | Stop |
| Materiał obudowy | ABS |
| Max. napięcie AC/DC | 240 V |
| Max. temperatura pracy | 55 °C |
| Min. napięcie AC/DC | 24 V |
|---|---|
| Min. temperatura pracy | -25 °C |
| Podłączenie elektryczne | Terminal |
| Przełącznik załącz gdy jasno / załącz gdy ciemno | Tak |
| Stopień ochrony IP | IP66 |
| Technologia czujnika | Barierowy |
| Typ światła | LED czerwony |
| Wyjście | Przekaźnik |
Opis produktu
Nr katalogowy | NAT20R-PG | NAM7R-PG | NAR10-PG | NAT20RF-PG | NAM7RF-PG | NAR10F-PG |
Funkcja | Nadajnik/ | Reflektor | Bezpośrednio | Nadajnik/ | Reflektor | Bezpośrednio |
Odległość | 20 m | 0,03-7 m* | 1 m** | 20 m | 0,03-7 m* | 1 m** |
Źródło światła | Czerwona widzialna dioda | Podczerwona | Czerwona widzialna dioda | Podczerwona | ||
Napięcie | 24-240 V AC/DC ±10 % 50/60 Hz | |||||
Pobór mocy | Nadajnik 1,5 W | 2 W | Nadajnik 1,5 W | 2 W | ||
Przełącznik | Przełącznik obrotowy z funkcją zwierną | |||||
Wyjście | Przekaźnik SPST, 3 A 250 V AC max., | |||||
Wskazanie | Czerwony LED | |||||
Czas reakcji | 10 ms (max.) | |||||
Ustawianie czułości | - | - | Potencjometr | - | - | Potencjometr |
Funkcja czasowa | - | - | - | Funkcja impulsowa opóźnionego włączania, | ||
Ustalanie czasu | - | - | - | Potencjometr 0,1 - 5 sekund | ||
Max. światło zakłócające | 10 000 lux | |||||
Zakres temperatury | -25 °C do +55 °C | |||||
Klasa ochronna | IP66 | |||||
Materiał obudowy | ABS (soczewka i pokrywa z akrylu) | |||||
Przyłącze | Łączówka z wkrętami (M12-kontakt z adapterem BG12243) | |||||
Certyfikat |
| |||||
Kompatybilność elektromagnetyczna EN50081-1
EMC 89/336/EEC EN50082-1
* Z dołączonym reflektorem K7
** W stosunku do białego papieru 200x200 mm
Wykresy rozproszenia | ||
Nadajnik/odbiornik | Wyczuwanie z reflektorem | Wyczuwanie bezpośrednie |
|
|
|
Wymiary
|
|
|
Oś światła 1: Nadajnik/odbiornik
Oś światła 2: Reflektor i bezpośrednie wyczuwanie
Połączenie
|
24-240 V AC/DC |
Ustawianie funkcji | Funkcja czasowa |
|
|
Akcesoria
Akcesoria |
Maska zaciemniająca AP35 |
|
Maska zaciemniająca | Ø3 | Ø7 |
Odległość wyczuwania | 2,5 m | 6 m |
Numery katalogowe
Nr katalogowy | Wykonanie | Wyjście | Odległość |
NAT20R-PG | Nadajnik/odbiornik | Przekaźnik | 20 m |
NAM7R-PG | Z reflektorem polaryzowanym | Przekaźnik | 7 m |
NAR10-PG | Bezpośrednio wyczuwająca | Przekaźnik | 1 m |
NAT20RF-PG | Nadajnik/odbiornik, funkcja czasowa | Przekaźnik | 20 m |
NAM7RF-PG | Z reflektorem polaryzowanym, funkcja czasowa | Przekaźnik | 7 m |
NAR10F-PG | Bezpośrednio wyczuwająca, funkcja czasowa | Przekaźnik | 1 m |
K7 | Reflektor, 60x40 mm |
|
|
GK7B | Kątownik do reflektora K7 i K71 |
|
|
AP35 | Maska zaciemniająca do NAT20R |
|
|
BG12243 | Adapter ze złączem M12, 4 piny |
|
|
