DATASENSING

S300 - Czujniki fotoelektryczne AC/DC z wyjściem przekaźnikowym

Funkcja

Odległość wyczuwania

Źródło światła

Ustawienie

Czas reakcji

Nr katalogowy

Nadajnik

-

Podczerwień LED

-

-

S300-PR-1-G00-EX

Nadajnik z podgrzewaną optyką

-

Podczerwień LED

-

-

S300-PR-1G00EXM

Odbiornik

60 m

-

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1-F01-RX

Odbiornik z funkcją czasową

60 m

-

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1-F06-RX

Odbiornik z funkcją czasową i podgrzewaną optyką

60 m

-

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1F06RXM

Z reflektorem polaryzowanym

22 m

Czerwony LED

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1-B01-RX

Z reflektorem polaryzowanym z funkcją czasową

22 m

CzerwonyLED

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1-B06-RX

Z reflektorem polaryzowanym z funkcją czasową i podgrzewaną optyką

22 m

Czerwony LED

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1B06RXM

Bezpośrednie wyczuwanie

5 m

Podczerwień LED

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1-C01-RX

Bezpośrednie wyczuwanie z funkcją czasową

5 m

Podczerwień LED

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1-C06-RX

Bezpośrednie wyczuwanie z funkcją czasową i podgrzewaną optyką



Podczerwień LED

Potencjometr jednoobrotowy

20 ms maks.

S300-PR-1C06RXM

Bezpośrednie wyczuwanie wytłumieniem tła

2.5 m

Podczerwień LED

Potencjometr wieloobrotowy

20 ms maks.

S300-PR-1-M01-RX

Bezpośrednie wyczuwanie wytłumieniem tła i funkcją czasową

2.5 m

Podczerwień LED

Potencjometr wieloobrotowy

20 ms maks.

S300-PR-1-M06-RX

Bezpośrednie wyczuwanie wytłumieniem tła, funkcją czasową i podgrzewaną optyką

2.5 m

Podczerwień LED

Potencjometr wieloobrotowy

20 ms maks.

S300-PR-1M06RXM



Ogólne dane techniczne

Napięcie zasilania

24-240 VAC / 12-240 V DC maks. 10% tętnień

Wyjście

SPDT przekaźnikowe: 250 VAC, 30 VDC

Prąd wyjściowy

3 A (obciążenie rezystancyjne)

Pobór mocy

< 3 VA

LED - wskazanie

Żółty LED - sygnał wyjścia,
Zielony LED "zadowalające wyczuwanie"

Przełączanik jasno/ciemno

Poprzez potencjometr

Zakres temperatury

od -40 °C do +55 °C

Stopień ochrony

IP67

Materiał obudowy

Obudowa: PBT (30% włókno szklane),
Soczewka: PC

Połączenie

Terminal połączeniowy

Certyfikaty

Ce-markingUL Listed


Uwaga: Reflektory i uchwyty są zamawiane oddzielnie.

Wykresy rozproszenia

Scatter beams

236405_812.eps

236404_812.eps

236403_812.eps

Nadajnik/odbiornik
S300-PR-X-G00-EX/S300-PR-X-F0X-OC

Z reflektorem polaryzowanym.
S300-PR-X-B0X-OC

Bezpośrednie wyczuwanie
S300-PR-X-C0X-OC



236402_812.eps





Bezpośrednie wyczuwanie z wytłumieniem tła
S300-PR-X-M0X-OC







Wymiary

236400_812.eps

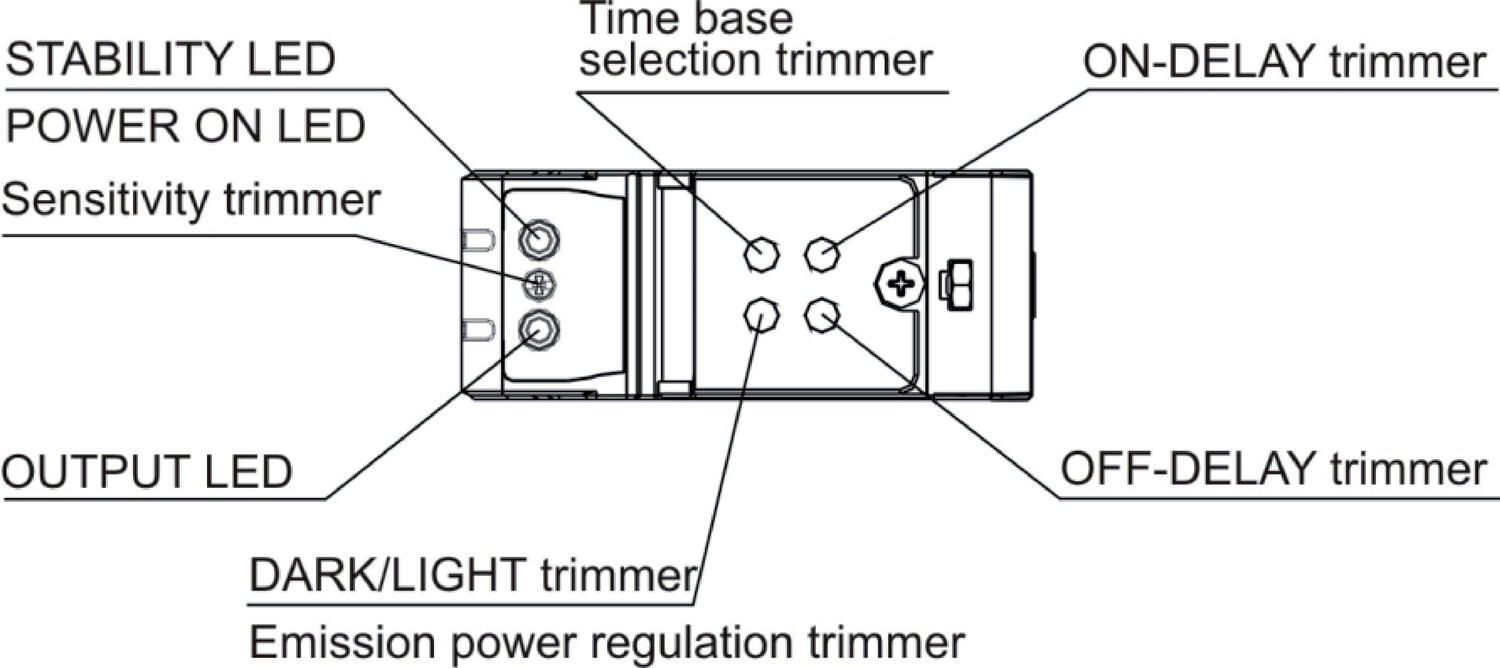

236401_812.eps

Czujnik fotoelektryczny



236399_812.eps



Uchwyt montażowy ST-5100





Schemat połączeń

236397_812.eps

236398_812.eps

Nadajnik

Inne



Pokaż więcej
  • Duże odległości wyczuwania
  • Terminal połączeniowy
  • Zakres temperatury od -40º do +55ºC
  • IP67

Wybrany wariant produktu

DATASENSING_LOGO.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Czas reakcji 20 ms
Częstotliwość 25 Hz
Dopuszczenia CE, UL
Masa 150 g
Materiał obudowy PTB
Materiał soczewski PC
Max. temperatura składowania 70 °C
Min. temperatura składowania -40 °C
Napięcie zasilania 24-240 V AC/24-60 V DC
Podłączenie elektryczne Terminal
Prąd wyjściowy max. 3 A
Stopień ochrony IP IP67
Technologia czujnika Z tłumieniem tła
Typ światła LED
Typ światła IR LED
Ustawianie czułości Tak
Wskaźnik LED Tak
Wyjście Przekaźnik
Wymiary 25 x 100 x 70
Zakres max 2500 mm
Zakres min 400 mm
Zakres temperatur do 55 °C
Zakres temperatur od -40 °C
