DATASENSING
S300 PA - Czujniki fotoelektryczne
Funkcja | Odległość wyczuwania | Napięcie zasilania | Wyjście | Źródło światła | Ustawienia | Czas reakcji | Nr katalogowy |
Nadajnik | - | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-G00-EX |
Nadajnik | - | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr jednoobrotowy | 2 ms max. | S300-PA-2-G00-EX |
Odbiornik | 50 m | 24-240 V AC/DC/ | Przekaźnik | - | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-F01-RX |
Odbiornik | 50 m | 12-30 V DC | PNP/NPN | - | Potencjometr jednoobrotowy | 2 ms max. | S300-PA-2-F01-OC |
Odbiornik z funkcją czasową | 50 m | 24-240 V AC/DC/ | Przekaźnik | - | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-F06-RX |
Odbiornik z funkcją czasową | 50 m | 12-30 V DC | PNP/NPN | - | Potencjometr jednoobrotowy | 2 ms max. | S300-PA-2-F06-OC |
Z reflektorem polaryzowanym | 10 m | 24-240 V AC/DC/ | Przekaźnik | Czerwony LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-B01-RX |
Z reflektorem polaryzowanym | 10 m | 12-30 V DC | PNP/NPN | Czerwony LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-B01-OC |
Z reflektorem polaryzowanym z funkcją czasową | 10 m | 24-240 V AC/DC/ | Przekaźnik | Czerwony LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-B06-RX |
Z reflektorem polaryzowanym z funkcją czasową | 10 m | 12-30 V DC | PNP/NPN | Czerwony LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-B06-OC |
Bezpośrednie wyczuwanie | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-C01-RX |
Bezpośrednie wyczuwanie | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-C01-OC |
Bezpośrednie wyczuwanie z funkcją czasową | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-C06-RX |
Bezpośrednie wyczuwanie z funkcją czasową | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-C06-OC |
Bezpośrednie wyczuwanie z wytłumieniem tła | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr siedmioobrotowy | 25 ms max. | S300-PA-1-M01-RX |
Bezpośrednie wyczuwanie z wytłumieniem tła | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr siedmioobrotowy | 1 ms max. | S300-PA-2-M01-OC |
Bezpośrednie wyczuwanie z wytłumieniem tła i funkcją czasową | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr siedmioobrotowy | 25 ms max. | S300-PA-1-M06-RX |
Bezpośrednie wyczuwanie z wytłumieniem tła i funkcją czasową | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr siedmioobrotowy | 1 ms max. | S300-PA-2-M06-OC |
Uchwyt montażowy |
|
|
|
|
|
| ST-511 |
Ogólne dane techniczne | |
Napięcie zasilania | 24-240 V AC/DC/24-60 V DC lub 12-30 V DC |
Wyjście | Przekaźnikowe PNP/NPN |
Prąd na wyjściu | AC: 3 A, DC: 100 mA |
Pobór prądu | AC: < 3 VA, DC: <35 mA |
LED - wskazanie | Żółty LED: Sygnał wyjścia |
Przełącznik jasno/ciemno | Poprzez potencjometr |
Funkcja czasowa | 0.6…16 s |
Częstotliwość przełączania | AC: 20 Hz, |
Zakres temperatury | od -25 °C do +55 °C |
Stopień ochrony | IP67 |
Materiał | Obudowa: PBT (30% wzmocniony włóknem szklanym) |
Połączenia | Terminal połączeniowy lub złącze M12 4-pinowe |
Certyfikaty |
|
Uwaga! Reflektory i uchwyty są zamawiane oddzielnie.

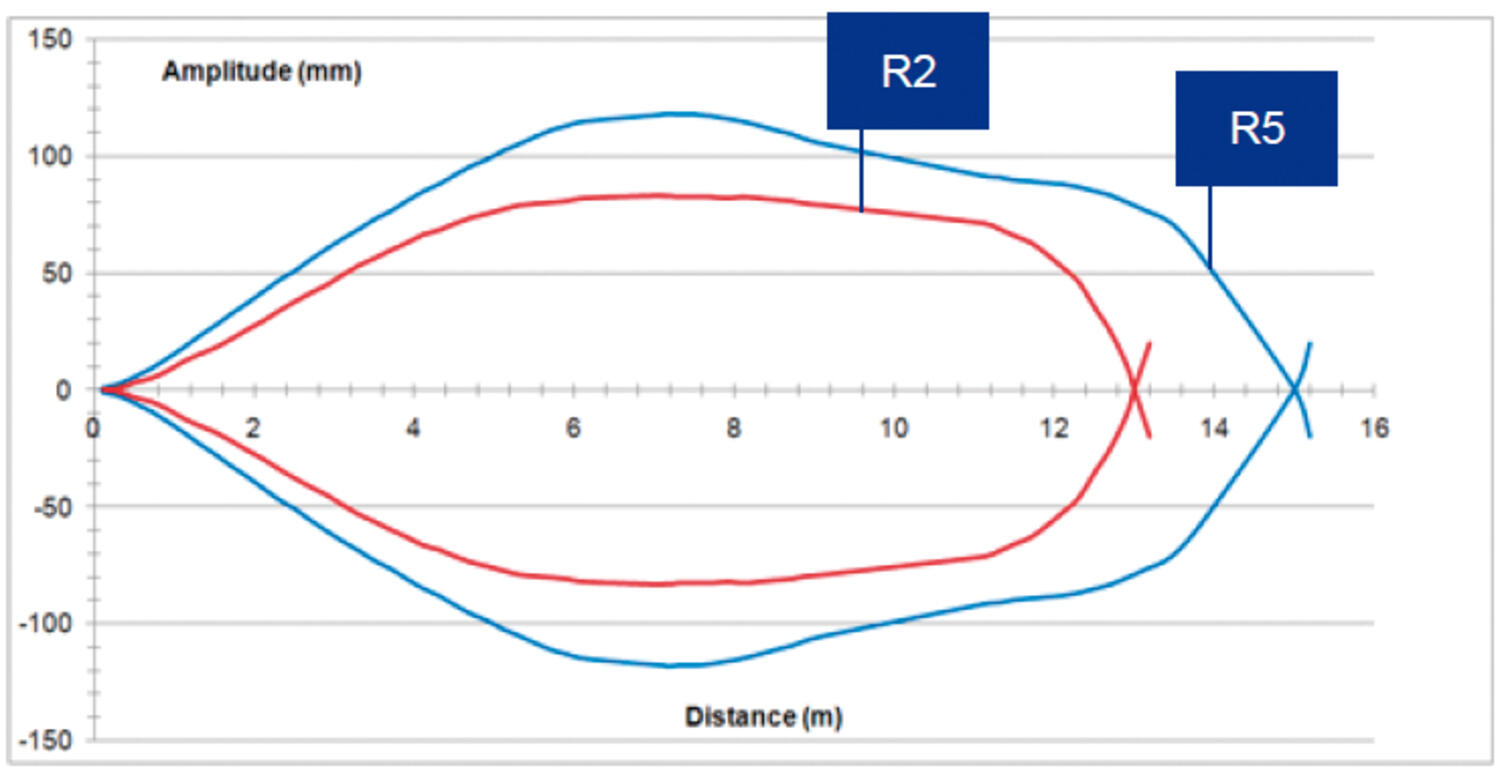

Wykresy rozproszenia
Wykresy rozproszenia | |
|
|
Nadajnik/odbiornik | Z reflektorem polaryzowanym |
| |
|
|
Bezpośrednie wyczuwanie | Bezpośrednie wyczuwanie z wytłumieniem tła |

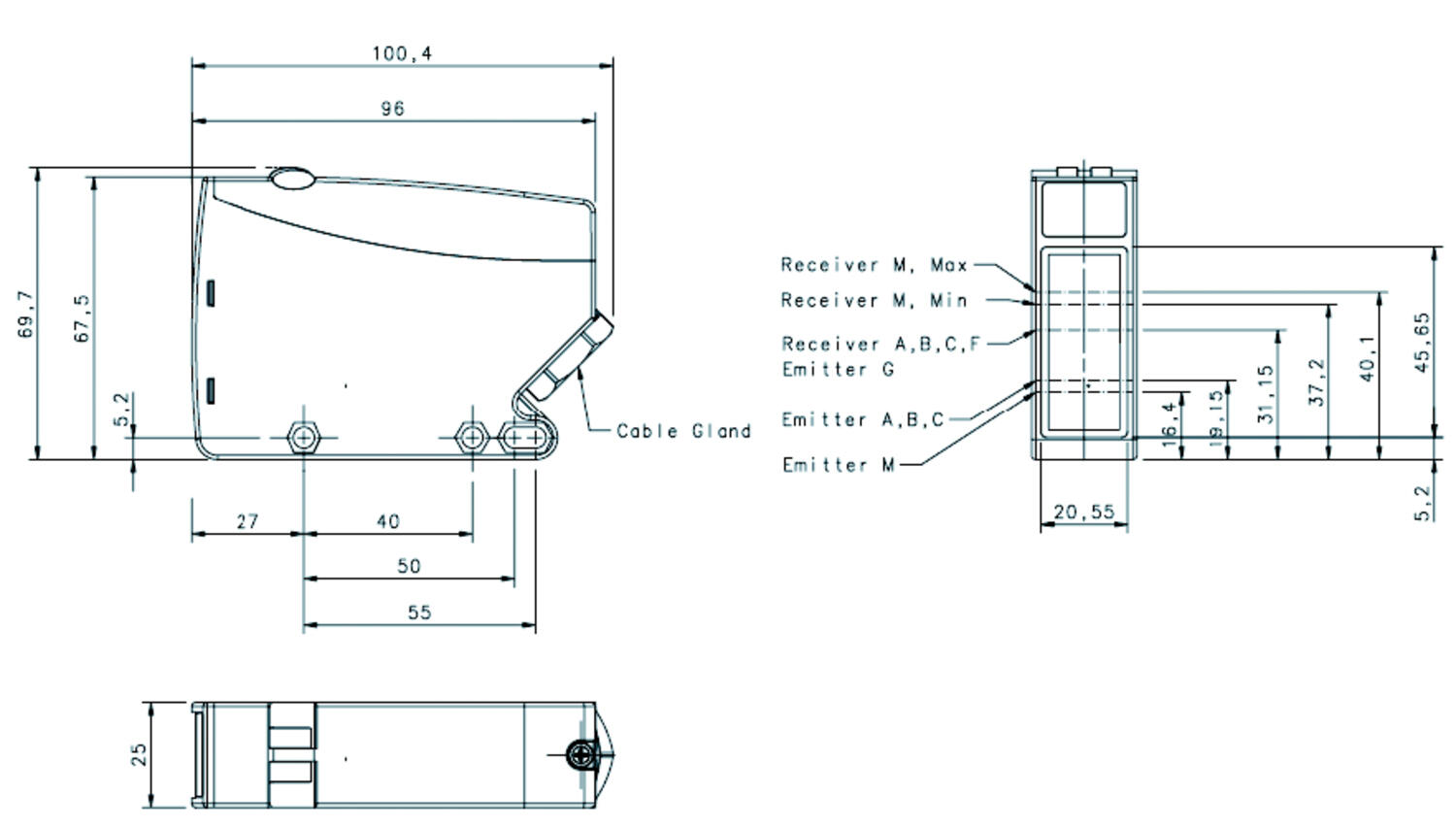

Wymiary
|
|
Czujnik fotoelektryczny S300 PA | |
|
|
Uchwyt montażowy ST-511 |
|

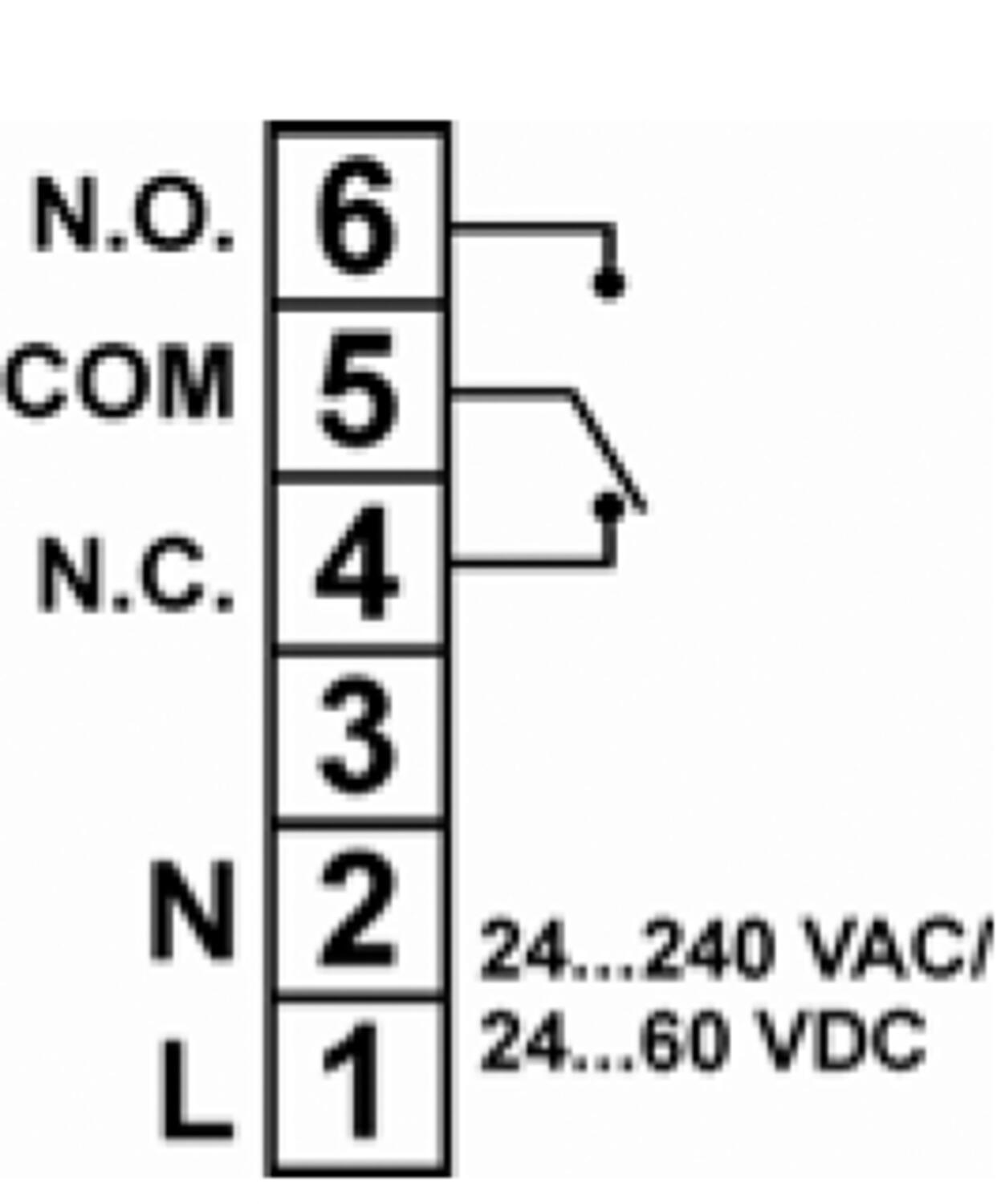

Schemat połączeń
|
|
|
|
Model G | Modele A, B, C, M, F | ||
- Wysoce wydajny
- Solidna obudowa z tworzywa sztucznego IP67
- Funkcja czasowa 0.6-16 s
- Terminal połączeniowy
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 25 ms |
|---|---|
| Distance Max | 10000 mm |
| Distance Min | 100 mm |
| Dopuszczenia | CE, UL |
| Funkcja | Załącz, gdy jasno/ciemno |
| Lens material | PC |
| Masa | 130 g |
| Materiał obudowy | PBT |
| Max. temperatura pracy | 55 °C |
| Max. temperatura składowania | 70 °C |
| Min. temperatura pracy | -25 °C |
| Min. temperatura składowania | -25 °C |
| Napięcie zasilania | 24-240 V AC/24-60 V DC |
| Podłączenie elektryczne | Terminal |
|---|---|
| Prąd wyjściowy max. | 3 A |
| Stopień ochrony IP | IP67 |
| Technologia czujnika | Refleksyjny z polaryzacją |
| Timer | Nie |
| Typ światła | LED |
| Typ światła | LED czerwony |
| Ustawianie czułości | Tak |
| Wskaźnik LED | Tak |
| Wyjście | Przekaźnik |
| Wymiary | 25 x 100 x 70 |
Do pobrania
Opis produktu
Funkcja | Odległość wyczuwania | Napięcie zasilania | Wyjście | Źródło światła | Ustawienia | Czas reakcji | Nr katalogowy |
Nadajnik | - | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-G00-EX |
Nadajnik | - | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr jednoobrotowy | 2 ms max. | S300-PA-2-G00-EX |
Odbiornik | 50 m | 24-240 V AC/DC/ | Przekaźnik | - | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-F01-RX |
Odbiornik | 50 m | 12-30 V DC | PNP/NPN | - | Potencjometr jednoobrotowy | 2 ms max. | S300-PA-2-F01-OC |
Odbiornik z funkcją czasową | 50 m | 24-240 V AC/DC/ | Przekaźnik | - | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-F06-RX |
Odbiornik z funkcją czasową | 50 m | 12-30 V DC | PNP/NPN | - | Potencjometr jednoobrotowy | 2 ms max. | S300-PA-2-F06-OC |
Z reflektorem polaryzowanym | 10 m | 24-240 V AC/DC/ | Przekaźnik | Czerwony LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-B01-RX |
Z reflektorem polaryzowanym | 10 m | 12-30 V DC | PNP/NPN | Czerwony LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-B01-OC |
Z reflektorem polaryzowanym z funkcją czasową | 10 m | 24-240 V AC/DC/ | Przekaźnik | Czerwony LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-B06-RX |
Z reflektorem polaryzowanym z funkcją czasową | 10 m | 12-30 V DC | PNP/NPN | Czerwony LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-B06-OC |
Bezpośrednie wyczuwanie | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-C01-RX |
Bezpośrednie wyczuwanie | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-C01-OC |
Bezpośrednie wyczuwanie z funkcją czasową | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr jednoobrotowy | 25 ms max. | S300-PA-1-C06-RX |
Bezpośrednie wyczuwanie z funkcją czasową | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr jednoobrotowy | 1 ms max. | S300-PA-2-C06-OC |
Bezpośrednie wyczuwanie z wytłumieniem tła | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr siedmioobrotowy | 25 ms max. | S300-PA-1-M01-RX |
Bezpośrednie wyczuwanie z wytłumieniem tła | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr siedmioobrotowy | 1 ms max. | S300-PA-2-M01-OC |
Bezpośrednie wyczuwanie z wytłumieniem tła i funkcją czasową | 2 m | 24-240 V AC/DC/ | Przekaźnik | Podczerwień LED | Potencjometr siedmioobrotowy | 25 ms max. | S300-PA-1-M06-RX |
Bezpośrednie wyczuwanie z wytłumieniem tła i funkcją czasową | 2 m | 12-30 V DC | PNP/NPN | Podczerwień LED | Potencjometr siedmioobrotowy | 1 ms max. | S300-PA-2-M06-OC |
Uchwyt montażowy |
|
|
|
|
|
| ST-511 |
Ogólne dane techniczne | |
Napięcie zasilania | 24-240 V AC/DC/24-60 V DC lub 12-30 V DC |
Wyjście | Przekaźnikowe PNP/NPN |
Prąd na wyjściu | AC: 3 A, DC: 100 mA |
Pobór prądu | AC: < 3 VA, DC: <35 mA |
LED - wskazanie | Żółty LED: Sygnał wyjścia |
Przełącznik jasno/ciemno | Poprzez potencjometr |
Funkcja czasowa | 0.6…16 s |
Częstotliwość przełączania | AC: 20 Hz, |
Zakres temperatury | od -25 °C do +55 °C |
Stopień ochrony | IP67 |
Materiał | Obudowa: PBT (30% wzmocniony włóknem szklanym) |
Połączenia | Terminal połączeniowy lub złącze M12 4-pinowe |
Certyfikaty |
|
Uwaga! Reflektory i uchwyty są zamawiane oddzielnie.
Wykresy rozproszenia
Wykresy rozproszenia | |
|
|
Nadajnik/odbiornik | Z reflektorem polaryzowanym |
| |
|
|
Bezpośrednie wyczuwanie | Bezpośrednie wyczuwanie z wytłumieniem tła |
Wymiary
|
|
Czujnik fotoelektryczny S300 PA | |
|
|
Uchwyt montażowy ST-511 |
|
Schemat połączeń
|
|
|
|
Model G | Modele A, B, C, M, F | ||
