DBK4+ Czujniki ultradźwiękowe

Zadanie czujnika DBK+
Czujniki serii DBK+ zostały stworzone z myślą o wykrywaniu podwójnego arkusza materiału.

Funkcja czujnika DBK+

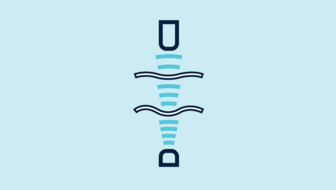

Zasada działania
Wysokiej-częstotliwości nadajnik ultradźwiękowy wysyła sygnał, który przechodzi przez materiał od spodu. Podczas przechodzenia przez materiał wiązka wprawia go w drgania. Efektem tego jest powstanie małej fali dźwiękowej po drugiej stronie materiału. Następnie fale te są wychwytywane przez odbiornik. Sygnał przechodzący przez 2 arkusze materiału jest znacznie słabszy od standardowego sygnału i na tej podstawie czujnik rozróżnia elementy.

Zasięg działania
Seria DBK+ wyposażona jest w 3 wyjścia sterujące dzięki czemu można ustalić 3 zakresy pracy. Standardowy zakres pracy obejmuje materiały o masie od 20 g/m2 do 1 200 g/m2. Ekstremalnie cienkie materiały poniżej 20 g/m2 wykrywane są w trybie "Thin". Natomiast tryb "Thick" przeznaczony jest do różnego rodzaju kartonów i powierzchni pofalowanych.
Zmiana zakresu pracy może być wykonana podczas bieżącej pracy. Procedura Teach-in nie jest wymagana.
Jeżeli 3 wyjścia sterujące nie są podłączone, czujnik serii DBK+ pracuje w trybie standardowym. Co pozwala na wykrywanie najszerszego spektrum materiałów.

Procedura Teach-in
Funkcja Teach-in jest przydatna, jeżeli materiały nie mogą być przeskanowane przez żaden z 3 podstawowych trybów pracy. Materiał jest "poznawany" poprzez przepuszczenie pojedynczego arkusza przez zakres detekcji czujnika. Następnie wejście sterujące C3 jest ustawione na logiczną 1 na 3 sekundy. Materiały niejednorodone także wymagają nauczenia. Jeżeli proces uczenia sensora DBK+ przejdzie poprawnie, zapali się zielona dioda LED. Od tej pory czujnik jest w stanie wykrywać podwójny arkusz poprawnie. Procedura uczenia Teach-in pozwala na zwiększenie spektrum materiałów wykrywanych przez czujnik od bardzo cienkiego papieru po wafle silikonowe.

Zastosowanie sensora DBK+

• Maszyny drukujące
• Maszyny montażowe
• Falcerki
• Maszyny przetwarzające papier
• Produkcja ogniw fotowoltanicznych i wafli silikonowych
• Etykietowanie
• Produkcja obwodów drukowanych

Montaż
Standardowo nadajnik umieszcza się w odległości 40mm od odbiornika. Zakres ten można jednak zwiększyć, przez przyuczenie czujnika (Teach -In) lub bezpośrednio przez sterowanie LinkControl, do poziomu 20-60mm. Położenie sensora powinno być prostopadłe, w przypadku detekcji papieru, czy cienkich klisz. Natomiast dla innych materiałów zalecane jest ustawienie go pod określonym kątem α:

• pofalowane, ziarniste powierzchnie (α≥35°),
• cienkie metalowe płaszczyzny i grubsze elementy z tworzywa sztucznego (α=27°),
• płytki (α=11°).

Standardowy tryb pracy
Czujnik dbk+4 standardowo pracuje w trybie ciągłym, w którym dokonuje pomiarów z dużą częstotliwością. Zakres ten można regulować nawet w trakcie pracy czujnika przez podanie impulsu na wejściu C1, C2 i C3. Tryb wyzwalany oraz punkt jego odczytu (krawędź sygnału lub jego określony poziom) można zaprogramować za pomocą zewnętrznego sterowania LinkControl. Do wejścia C2 podajemy impuls wyzwalający.

Tryb z wyzwalaczem
W niektórych aplikacjach nie jest wymagany ciągły pomiar wielkości, wtedy wymagany jest zewnętrzny wyzwalacz uruchamiający proces pomiaru. Ta funkcja jest parametryzowana przez oprogramowanie LinkControl. Sensor może być ustawiany według stanu logicznego lub zbocza wyzwalacza.

 Podczas trwania operacji, zakres pracy moze być zmieniony  poprzez wejście sterujące C3.

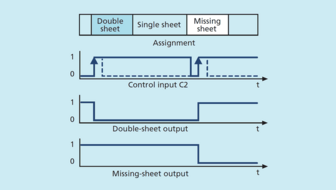

Tryb z wyzwalaczem - sterowanie zboczem

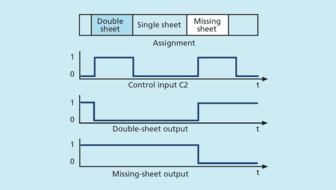

Tryb z wyzwalaczem - sterowanie stanem logicznym

Dane techniczne

4 warianty

Numery katalogowe

Czujnik ultradźwiękowy podwójnego arkusza w częściach.
