MICROSONIC
esf-1

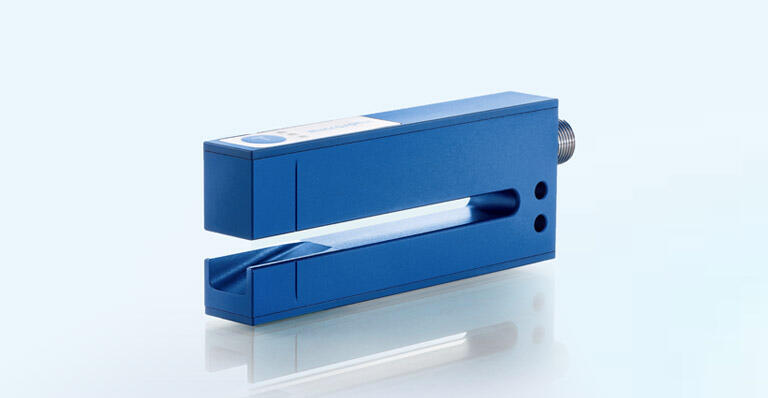

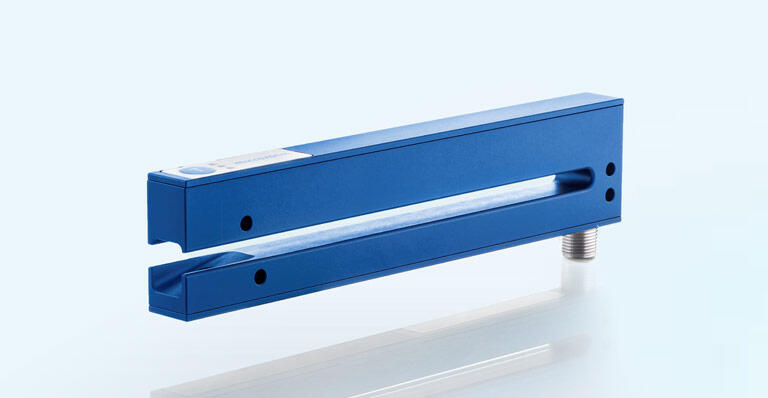

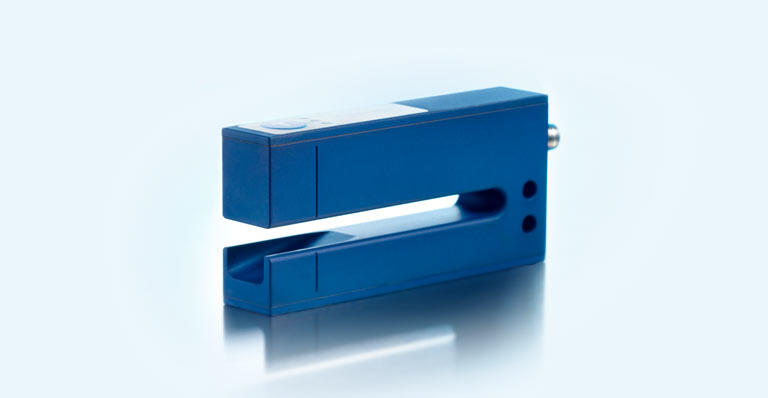

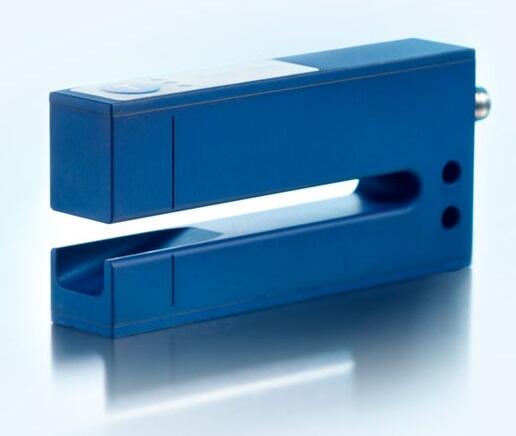

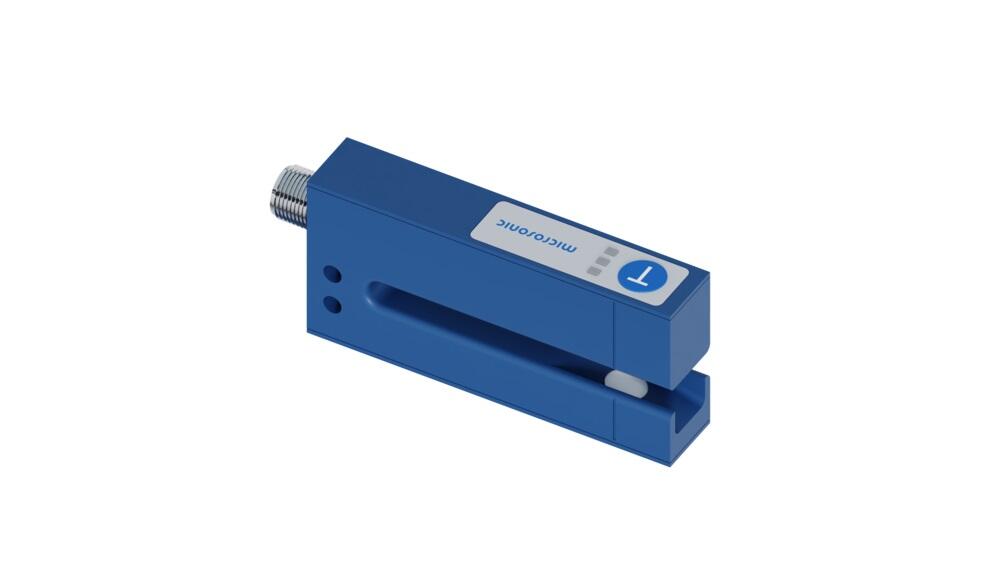

Ultradźwiękowe czujniki widełkowe do wykrywania etykiet
Czujnik esf-1 przeznaczony jest do wykrywania etykiet, przenoszonych na nośniku w postaci taśmy. Świetnie sprawdza się nawet w przypadku etykiet o wysokiej przezroczystości, z materiałów odblaskowych, etykiet metalizowanych oraz etykiet w dowolnym kolorze. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy fali dźwiękowej. Dla cienkich etykiet i taśm przenoszonych z dużą prędkością, efs-1 może pracować z czasem reakcji nawet 300 µs.
Ultradźwiękowy nadajnik znajdujący się w dolnej belce czujnika wysyła szybkie sekwencje impulsów. W górnej belce czujnika znajduje się odbiornik, który odczytuje różnice w sile sygnału dźwiękowego w zależności od obecności etykiety na nośniku lub jej braku, a także w przypadku zerwania nośnika. Aby zapewnić niezawodne rozróżnienie tych sytuacji, czujnik należy odpowiednio skonfigurować pod daną etykietę korzystając z 2 odmian funkcji Teach-in: dynamicznej (nośnik z etykietami jest przenoszony ze stałą prędkością) lub oddzielnie dla nośnika i etykiety (jeśli różnica w sile sygnału dźwiękowego dla nich jest bardzo mała).
Czujnik esf-1 można także wykorzystać do wykrywania spoin (np. miejsc sklejenia) w locie, na taśmie odwijanej z rolki. Wówczas należy skorzystać z 3 odmiany funkcji Teach-in.
Procedurę Teach-in przeprowadza się za pomocą przycisków na górnej belce czujników albo poprzez podawanie plusa zasilania albo masy na pin 5 (dla złącza M12), lub pin 2 (dla złącza M8). Konfigurację można także przeprowadzić z komputera wykorzystując opcjonalny interfejs LinkControl.
Czujniki esf-1 posiadają wyjście PushPull sygnalizujące obecność/brak etykiety (lub spoiny), a także wariantowo drugie wyjście PNP sygnalizujące np. brak nośnika w przypadku jego zerwania. W obu wyjściach można można skonfigurować zarówno logikę NO jak i NC.
- Minimalny czas reakcji 300 µs
- Wyjście PushPull do wykrywania etykiet + IO-Link
- Wariantowo wyjście PNP do monitorowania ciągłości taśmy
- Kompensacja temperatury otoczenia
- Wytrzymała, metalowa obudowa
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Głębokość widełek | 70 mm |
|---|---|
| IO-LINK | Tak |
| Materiał | Anodyzowane aluminium |
| Napięcie zasilania | 20-30 V DC |
| Podłączenie | M8/4 |
| Stopień ochrony IP | IP65 |
| Wyjście | Push/Pull |
| Wyświetlacz | Nie |
| Zakres detekcji | 6 mm |
Opis produktu
Czujnik esf-1 przeznaczony jest do wykrywania etykiet, przenoszonych na nośniku w postaci taśmy. Świetnie sprawdza się nawet w przypadku etykiet o wysokiej przezroczystości, z materiałów odblaskowych, etykiet metalizowanych oraz etykiet w dowolnym kolorze. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy fali dźwiękowej. Dla cienkich etykiet i taśm przenoszonych z dużą prędkością, efs-1 może pracować z czasem reakcji nawet 300 µs.
Ultradźwiękowy nadajnik znajdujący się w dolnej belce czujnika wysyła szybkie sekwencje impulsów. W górnej belce czujnika znajduje się odbiornik, który odczytuje różnice w sile sygnału dźwiękowego w zależności od obecności etykiety na nośniku lub jej braku, a także w przypadku zerwania nośnika. Aby zapewnić niezawodne rozróżnienie tych sytuacji, czujnik należy odpowiednio skonfigurować pod daną etykietę korzystając z 2 odmian funkcji Teach-in: dynamicznej (nośnik z etykietami jest przenoszony ze stałą prędkością) lub oddzielnie dla nośnika i etykiety (jeśli różnica w sile sygnału dźwiękowego dla nich jest bardzo mała).
Czujnik esf-1 można także wykorzystać do wykrywania spoin (np. miejsc sklejenia) w locie, na taśmie odwijanej z rolki. Wówczas należy skorzystać z 3 odmiany funkcji Teach-in.
Procedurę Teach-in przeprowadza się za pomocą przycisków na górnej belce czujników albo poprzez podawanie plusa zasilania albo masy na pin 5 (dla złącza M12), lub pin 2 (dla złącza M8). Konfigurację można także przeprowadzić z komputera wykorzystując opcjonalny interfejs LinkControl.
Czujniki esf-1 posiadają wyjście PushPull sygnalizujące obecność/brak etykiety (lub spoiny), a także wariantowo drugie wyjście PNP sygnalizujące np. brak nośnika w przypadku jego zerwania. W obu wyjściach można można skonfigurować zarówno logikę NO jak i NC.
