MICROSONIC
esf+1
Ultradźwiękowe czujniki widełkowe do wykrywania etykiet
Czujnik esf+1 przeznaczony jest do wykrywania etykiet, przenoszonych na nośniku w postaci taśmy. Świetnie sprawdza się nawet w przypadku etykiet o wysokiej przezroczystości, z materiałów odblaskowych, etykiet metalizowanych oraz etykiet w dowolnym kolorze. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy fali dźwiękowej i może wynosić nawet 150 µs.
Ultradźwiękowy nadajnik znajdujący się w dolnej belce czujnika wysyła szybkie sekwencje impulsów. W górnej belce czujnika znajduje się odbiornik, który odczytuje różnice w sile sygnału dźwiękowego w zależności od obecności etykiety na nośniku lub jej braku, a także w przypadku zerwania nośnika. Aby zapewnić niezawodne rozróżnienie tych sytuacji, czujnik należy odpowiednio skonfigurować pod daną etykietę korzystając z 2 odmian funkcji Teach-in: dynamicznej (nośnik z etykietami jest przesuwany przez szczelinę czujnika ze stałą prędkością) lub statycznej, oddzielnie dla nośnika i etykiety (przydatna, jeśli różnica w sile sygnału dźwiękowego dla nich jest bardzo mała).
Czujnik esf+1 można także wykorzystać do wykrywania w locie miejsc łączenia taśmy nośnika na wstędze odwijanej z rolki. Wówczas należy skorzystać z 3 odmiany funkcji Teach-in.

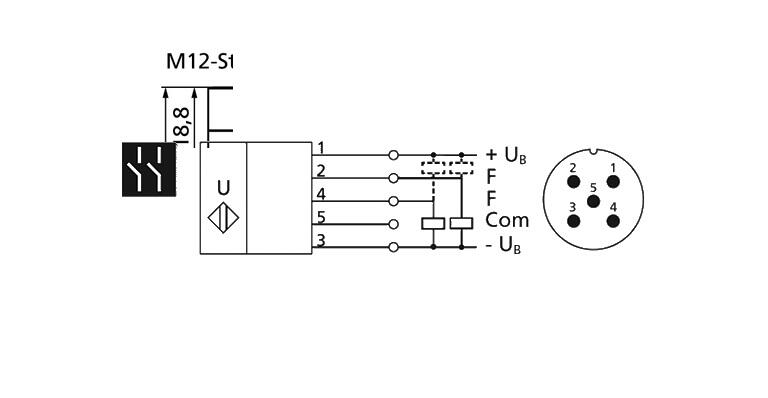

Procedurę Teach-in przeprowadza się za pomocą przycisku na górze obudowy czujnika albo poprzez podawanie plusa zasilania albo masy na pin 5. Konfigurację można także przeprowadzić poprzez komunikację IO-Link lub z komputera wykorzystując opcjonalny interfejs LinkControl.
Czujniki esf+1 posiadają wyjście Push-Pull sygnalizujące np. brak nośnika w przypadku jego zerwania oraz drugie wyjście PushPull sygnalizujące obecność/brak etykiety (lub miejsca łączenia taśmy nośnika). Na obu wyjściach można można skonfigurować zarówno logikę NO jak i NC.
- Minimalny czas reakcji 425 µs
- 2 wyjścia sygnalizacyjne Push-Pull + IO-Link
- Minimalny cykl pomiarowy nawet 150 μs
- Złącze M12 z możliwością obrotu o 90°
- Wytrzymała prawie jak metal obudowa z tworzywa sztucznego
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Czujnik esf+1 przeznaczony jest do wykrywania etykiet, przenoszonych na nośniku w postaci taśmy. Świetnie sprawdza się nawet w przypadku etykiet o wysokiej przezroczystości, z materiałów odblaskowych, etykiet metalizowanych oraz etykiet w dowolnym kolorze. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy fali dźwiękowej i może wynosić nawet 150 µs.
Ultradźwiękowy nadajnik znajdujący się w dolnej belce czujnika wysyła szybkie sekwencje impulsów. W górnej belce czujnika znajduje się odbiornik, który odczytuje różnice w sile sygnału dźwiękowego w zależności od obecności etykiety na nośniku lub jej braku, a także w przypadku zerwania nośnika. Aby zapewnić niezawodne rozróżnienie tych sytuacji, czujnik należy odpowiednio skonfigurować pod daną etykietę korzystając z 2 odmian funkcji Teach-in: dynamicznej (nośnik z etykietami jest przesuwany przez szczelinę czujnika ze stałą prędkością) lub statycznej, oddzielnie dla nośnika i etykiety (przydatna, jeśli różnica w sile sygnału dźwiękowego dla nich jest bardzo mała).
Czujnik esf+1 można także wykorzystać do wykrywania w locie miejsc łączenia taśmy nośnika na wstędze odwijanej z rolki. Wówczas należy skorzystać z 3 odmiany funkcji Teach-in.
Procedurę Teach-in przeprowadza się za pomocą przycisku na górze obudowy czujnika albo poprzez podawanie plusa zasilania albo masy na pin 5. Konfigurację można także przeprowadzić poprzez komunikację IO-Link lub z komputera wykorzystując opcjonalny interfejs LinkControl.
Czujniki esf+1 posiadają wyjście Push-Pull sygnalizujące np. brak nośnika w przypadku jego zerwania oraz drugie wyjście PushPull sygnalizujące obecność/brak etykiety (lub miejsca łączenia taśmy nośnika). Na obu wyjściach można można skonfigurować zarówno logikę NO jak i NC.
