MICROSONIC
esp-4
Czujniki do wykrywania etykiet (nadajnik i odbiornik oddzielnie)
Czujnik esp-4 przeznaczony jest do wykrywania etykiet, przenoszonych na nośniku w postaci taśmy. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy fali dźwiękowej. Dla cienkich etykiet i taśm przenoszonych z dużą prędkością, efs-1 może pracować z czasem reakcji nawet poniżej 300 µs.
Ultradźwiękowy nadajnik, skierowany pod odpowiednim kątem ku górze, wysyła szybkie sekwencje impulsów. Odbiornik, skierowany osiowo w stronę nadajnika, odczytuje różnice w sile sygnału dźwiękowego w zależności od obecności etykiety na nośniku lub jej braku, a także w przypadku zerwania nośnika. Aby zapewnić niezawodne rozróżnienie tych sytuacji, czujnik należy odpowiednio skonfigurować pod daną etykietę korzystając z 2 odmian funkcji Teach-in: dynamicznej (nośnik z etykietami jest przenoszony ze stałą prędkością) lub oddzielnie dla nośnika i etykiety (jeśli różnica w sile sygnału dźwiękowego dla nich jest bardzo mała).
Czujnik esp-4 można także wykorzystać do wykrywania spoin (np. miejsc sklejenia) w locie, na taśmie odwijanej z rolki. Wówczas należy skorzystać z 3 odmiany funkcji Teach-in.
Procedurę Teach-in przeprowadza się poprzez podawanie plusa zasilania albo masy na wejście C1. Konfigurację można także przeprowadzić z komputera wykorzystując opcjonalny interfejs LinkControl.
Czujniki esp-4 posiadają wyjście PNP lub NPN sygnalizujące obecność/brak etykiety (lub spoiny), oraz drugie wyjście PNP lub NPN sygnalizujące brak nośnika w przypadku jego zerwania. W obu wyjściach można można skonfigurować zarówno logikę NO jak i NC.

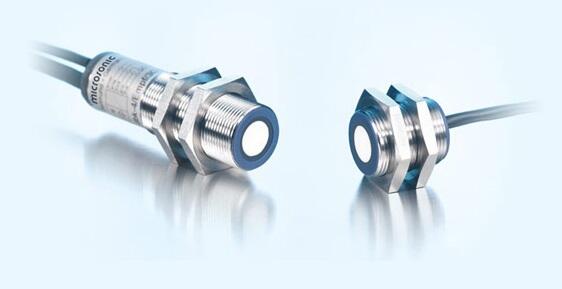

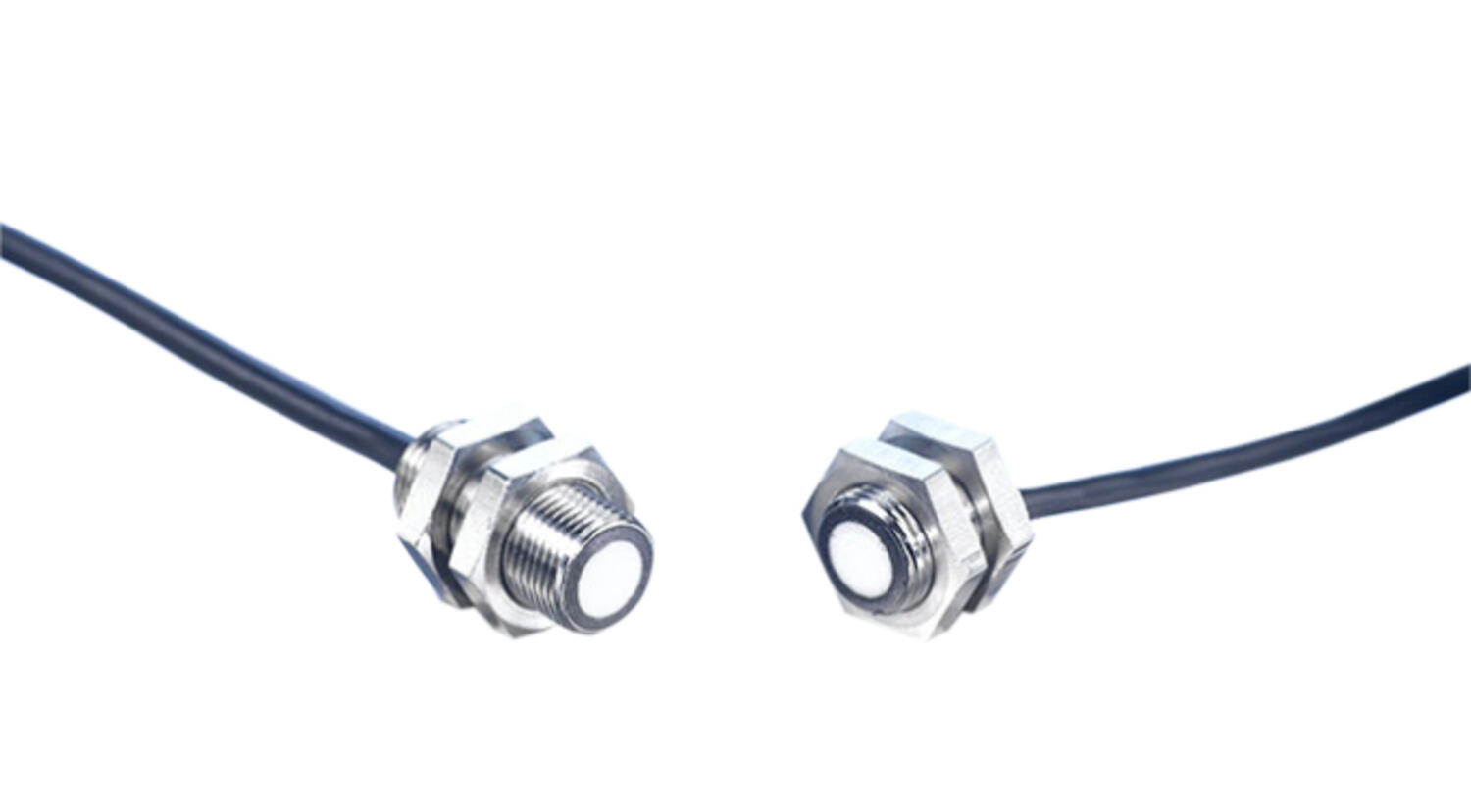

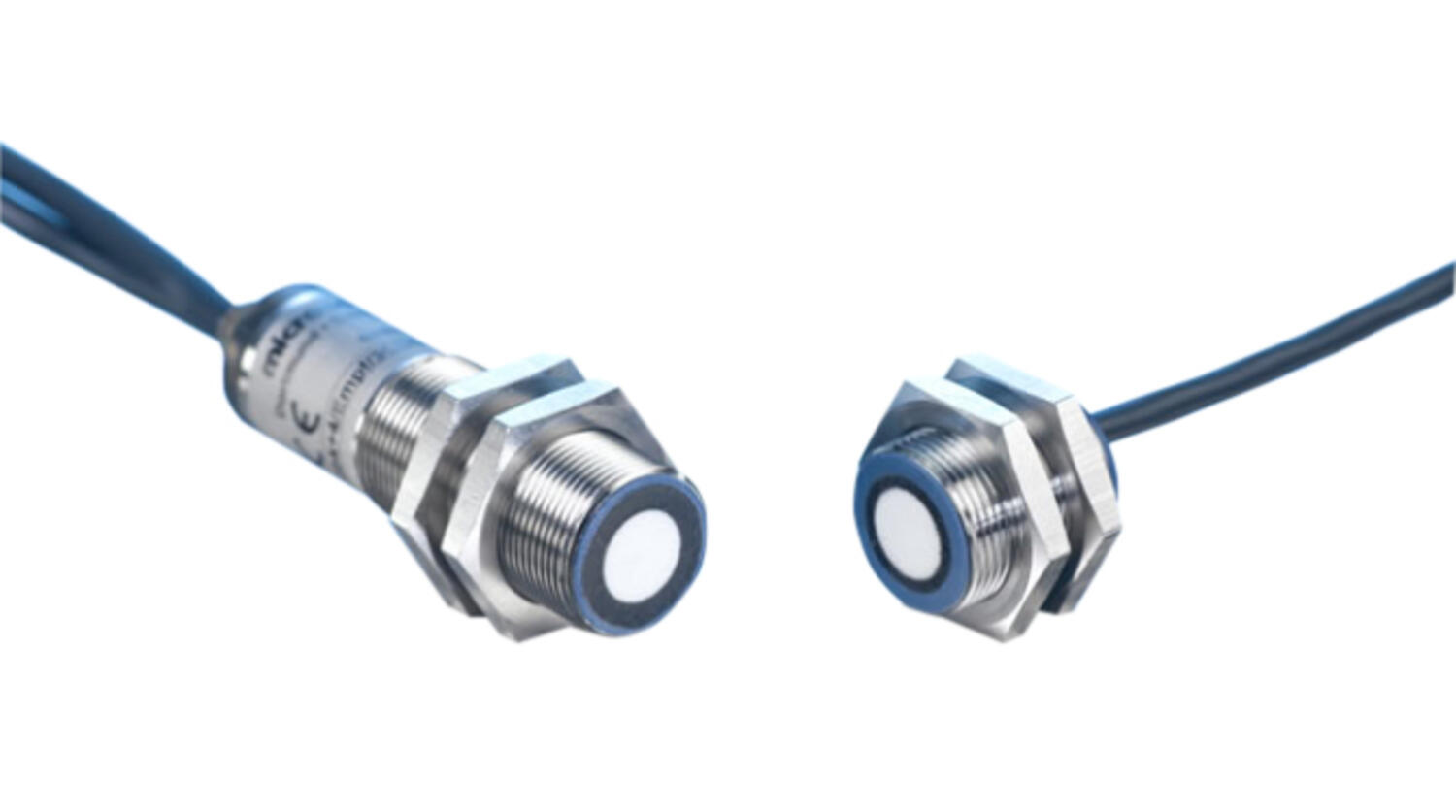

Warianty esp-4/3CDD/M18 E+S oraz esp-4/3BEE/M18 E+S posiadają odbiornik zintegrowany ze sterownikiem czujnika. Nadajnik i odbiornik posiadają obudowę M18. Ich typowym zastosowaniem jest wykrywanie spoin na grubych materiałach. Z kolei wariant esp-4/M12/3CDD/M18 E+S posiada sterownik w oddzielnej obudowie M18. Sam nadajnik i odbiornik posiadają obudowę M12. Typowym zastosowaniem tego wariantu jest wykrywanie etykiet.
- Minimalny czas reakcji <300 µs
- 2 wyjścia PNP lub NPN do wykrywania etykiet i monitorowania ciągłości taśmy
- Warianty z nadajnikiem i odbiornikiem w kompaktowej, gwintowanej obudowie M12
- Dwukolorowy LED sygnalizacyjny
- Wytrzymała, metalowa obudowa
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Nie |
|---|---|
| Materiał | Mosiądz niklowany, Plastik |
| Napięcie zasilania | 20-30 V DC |
| Obudowa | M18 |
| Podłączenie | Kabel 2 m |
| Stopień ochrony IP | IP65 |
| Strefa martwa | 7 mm |
| Wyjście | 2x PNP |
| Wyświetlacz | Nie |
| Zakres detekcji | 40 mm |
| Zasięg max | 40 mm |
Opis produktu
Czujnik esp-4 przeznaczony jest do wykrywania etykiet, przenoszonych na nośniku w postaci taśmy. Czas cyklu pomiarowego czujnika automatycznie dostosowuje się do wymaganej mocy fali dźwiękowej. Dla cienkich etykiet i taśm przenoszonych z dużą prędkością, efs-1 może pracować z czasem reakcji nawet poniżej 300 µs.
Ultradźwiękowy nadajnik, skierowany pod odpowiednim kątem ku górze, wysyła szybkie sekwencje impulsów. Odbiornik, skierowany osiowo w stronę nadajnika, odczytuje różnice w sile sygnału dźwiękowego w zależności od obecności etykiety na nośniku lub jej braku, a także w przypadku zerwania nośnika. Aby zapewnić niezawodne rozróżnienie tych sytuacji, czujnik należy odpowiednio skonfigurować pod daną etykietę korzystając z 2 odmian funkcji Teach-in: dynamicznej (nośnik z etykietami jest przenoszony ze stałą prędkością) lub oddzielnie dla nośnika i etykiety (jeśli różnica w sile sygnału dźwiękowego dla nich jest bardzo mała).
Czujnik esp-4 można także wykorzystać do wykrywania spoin (np. miejsc sklejenia) w locie, na taśmie odwijanej z rolki. Wówczas należy skorzystać z 3 odmiany funkcji Teach-in.
Procedurę Teach-in przeprowadza się poprzez podawanie plusa zasilania albo masy na wejście C1. Konfigurację można także przeprowadzić z komputera wykorzystując opcjonalny interfejs LinkControl.
Czujniki esp-4 posiadają wyjście PNP lub NPN sygnalizujące obecność/brak etykiety (lub spoiny), oraz drugie wyjście PNP lub NPN sygnalizujące brak nośnika w przypadku jego zerwania. W obu wyjściach można można skonfigurować zarówno logikę NO jak i NC.
Warianty esp-4/3CDD/M18 E+S oraz esp-4/3BEE/M18 E+S posiadają odbiornik zintegrowany ze sterownikiem czujnika. Nadajnik i odbiornik posiadają obudowę M18. Ich typowym zastosowaniem jest wykrywanie spoin na grubych materiałach. Z kolei wariant esp-4/M12/3CDD/M18 E+S posiada sterownik w oddzielnej obudowie M18. Sam nadajnik i odbiornik posiadają obudowę M12. Typowym zastosowaniem tego wariantu jest wykrywanie etykiet.
