ESP Czujniki ultradźwiękowe

Czujniki do wykrywania etykiet

ESP-4
Niezawodny czujnik serii ESP firmy Microsonic to uniwersalne rozwiązanie w dziedzinie detekcji. Posiada 3 tryby uczenia, które pozwalają na dostosowanie pracy czujnika do konkretnej aplikacji. Sensor może pracować jako detektor etykiet, arkuszy i przerwania drutu nawijanego lub rozwijanego. Czas cyklu pomiarowego czujnika automatycznie dostosowuje  się do  wymaganej mocy dźwiękowej. Dla cienkich etykiet i taśm ESP-1 może pracować z maksymalną prędkością (czasem reakcji <300 µs).

Zasada działania
Ultradźwiękowy nadajnik wysyła szybkie sekwencje impulsów. Impulsy dźwiękowe przechodzą przez nośnik, a sygnał dźwiękowy traci moc. Następnie odbiornik odczytuje różnice w sile sygnału dźwiękowego i na tej podstawie wykrywa obiekty. Różnice pomiędzy impulsem przechodzącym przez sam nośnik a nośnik z etykietą może być znikoma. Dlatego aby zapewnić niezawodne rozróżnienie, czujnik ESP musi być "nauczony' danej etykiety.
Nośnik wraz z etykietą powodują spadek mocy sygnału dźwiękowego

A) Dynamiczne uczenie - nośnik i etykieta jednocześnie
Podczas procesu uczenia etykiety na nośniku prowadzone są w zasięgu działa czujnika ze stałą prędkością. Sensor ESP automatycznie określa jaką siłę ma sygnał po przejściu przez nośnik, a jaką przez nośnik i etykietę. Jest to standardowa metoda uczenia przeznaczona dla etykiety. Metoda ta jest również wykorzystywana przy detekcji ciągłości folii celofanowej. Podczas procesu uczenia należy przepuścić kilka arkuszy folii przez obszar działania czujnika. Na tej podstawie sensor rozróżnia sygnały i jest w stanie wykryć przerwę w ciągłości.

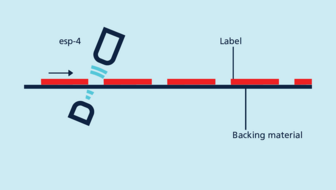

ESP-4 wykrywanie etykiet

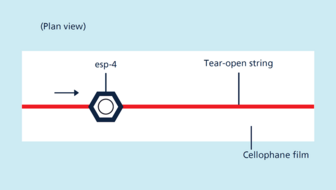

ESP-4 jako detektor ciągłości materiału

B) Uczenie - etykieta i nośnik oddzielnie
Różnica w sile sygnału przechodzącego przez sam nośnik, a nośnik z etykietą może być bardzo mała. W celu uzyskania prawidłowego pomiaru należy przeprowadzić uczenie czujnika oddzielnie. Najpierw sam nośnik, a następnie nośnik wraz z etykietą. W takim wypadku próg przełączania występuję pomiędzy poziomami tych sygnałów.

C) Detekcja podwójnego arkusza
Materiały arkuszowe przechowywane są przeważnie w rolkach. Problemem jaki może się pojawić są sklejone/złączone arkusze. Czujnik ESP jest wyposażony w opcję przeznaczoną do takich aplikacji. Sensor firmy Microsonic wykrywa różnicę grubości arkusza, a następnie wysyła sygnał na wyjście.

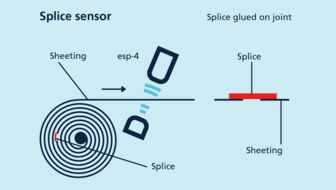

ESP-4 jako detektor podwójnego arkusza, spoin, zgrubień

Dwa typy obudowy przeznaczone do innych częstotliwości
ESP-4/3CDD/M18 E+S wyposażony w odbiornik zintegrowany z elektroniką pomiarową. Typowe zastosowanie to detekcja podwójnego arkusza grubych materiałów.
ESP-4/M12/3CDD/M18 E+S  wyposażony w zewnętrzny odbiornik. Nadajnik i odbiornik zamknięte w gwintowanej tulei (M12). Ten wariant jest przeznaczony do detekcji etykiet.

Dane techniczne

Model

esp-4/3CDD/M18 E+S

esp-4/M12/3CDD/M18 E+S

Obudowa

Cylindryczna M18

Cylindryczna M12 z oddalonym wzmacniaczem M18

Częstotliwość

400 kHz

500 kHz

Strefa martwa

7 mm

5 mm

Detekcja

Arkusze z gramaturą  < 20 g/m2 do >> 600 g/m2, metalowe laminowane arkusze i folie do 0.6 mm grubości, folie samoprzylepne, etykiety na taśmach

Arkusze z gramaturą  < 20 g/m2 do >> 400 g/m2, metalowe laminowane arkusze i folie do 0.2 mm grubości, folie samoprzylepne, etykiety na taśmach

Napięcie zasilania

20-30 VDC zabezpieczenie przed odwrotną polaryzacją

Prąd bez obciążenia

≤ 50 mA

≤ 50 mA

Połączenie

Kabel 2m

Kabel 2m

Wyjście

2 x PNP

2 x PNP

Czas reakcji

< 600 µs

< 600 µs

Wejście

3 x wejścia sterownicze

Metody ustawiania

oprogramowanie LinkControl, wejścia sterownicze (Teach-in)

Materiał obudowy

Elementy metalowe: mosiężna, niklowana. Elementy plastikowe: PBT,PA

Dystans nadajnika od odbiornika

20 - 40 mm; optymalne: 40 mm ± 3 mm

20 - 30 mm; optymalne: 20 mm ± 3 mm

Dopuszczalne odchylenie kątowe

zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °)

zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °)

Stopień ochrony

IP65

IP65

Temperatura pracy

-5º do +60ºC

-5º do +60ºC

Masa

130 g

160 g



Wymiary i schematy połączeń

Wymiary

ESP-4/3CDD/M18 E+S


ESP-4/M12/3CDD/M18 E+S




Schematy połączeń

ESP-4/3CDD/M18 E+S,

ESP-4/M12/3CDD/M18 E+S




Numery katalogowe

Nr katalogowy

Opis

Obudowa

Wyjście

esp-4/3CDD/M18 E+S

Czujnik ultradźwiękowy do wykrywania etykiet

M18

2 x PNP

esp-4/M12/3CDD/M18 E+S

Czujnik ultradźwiękowy do wykrywania etykiet

M12 z oddalonym wzmacniaczem M12

2 x PNP

esp-4/Empf/3CDD/M18

Odbiornik czujnika ultradźwiękowego do wykrywania etykiet

M18

2 x PNP

esp-4/Empf/M12/3CDD/M18

Odbiornik czujnika ultradźwiękowego do wykrywania etykiet

M12

2 x PNP



Pokaż więcej
  • Do wykrywania etykiet o wysokiej przejrzystości
  • Wyjście : 2 x PNP
  • 2 wyjścia: do wykrywania etykiet oraz monitorowania ciągłości taśmy
  • Czas reakcji:< 300 ms
  • Trzy różne metody uczenia zapewniają wykrywanie specyficznych etykiet

Wybrany wariant produktu


Czujnik ultradźw. do wykr. etykiet M18 2xPNP

Nr produktu:

Wybrany wariant produktu

Specyfikacja techniczna

IO-LINK Nie
Materiał Mosiądz niklowany
Napięcie zasilania 20-30 V DC
Obudowa M18
Stopień ochrony IP IP65
Strefa martwa 7 mm
Wyjście 2x PNP
Wyświetlacz Nie
Zakres detekcji 40 mm

Opis produktu

ESP-4
Niezawodny czujnik serii ESP firmy Microsonic to uniwersalne rozwiązanie w dziedzinie detekcji. Posiada 3 tryby uczenia, które pozwalają na dostosowanie pracy czujnika do konkretnej aplikacji. Sensor może pracować jako detektor etykiet, arkuszy i przerwania drutu nawijanego lub rozwijanego. Czas cyklu pomiarowego czujnika automatycznie dostosowuje  się do  wymaganej mocy dźwiękowej. Dla cienkich etykiet i taśm ESP-1 może pracować z maksymalną prędkością (czasem reakcji <300 µs).

Zasada działania
Ultradźwiękowy nadajnik wysyła szybkie sekwencje impulsów. Impulsy dźwiękowe przechodzą przez nośnik, a sygnał dźwiękowy traci moc. Następnie odbiornik odczytuje różnice w sile sygnału dźwiękowego i na tej podstawie wykrywa obiekty. Różnice pomiędzy impulsem przechodzącym przez sam nośnik a nośnik z etykietą może być znikoma. Dlatego aby zapewnić niezawodne rozróżnienie, czujnik ESP musi być "nauczony' danej etykiety.

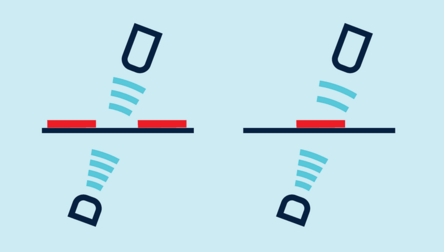

Nośnik wraz z etykietą powodują spadek mocy sygnału dźwiękowego

A) Dynamiczne uczenie - nośnik i etykieta jednocześnie
Podczas procesu uczenia etykiety na nośniku prowadzone są w zasięgu działa czujnika ze stałą prędkością. Sensor ESP automatycznie określa jaką siłę ma sygnał po przejściu przez nośnik, a jaką przez nośnik i etykietę. Jest to standardowa metoda uczenia przeznaczona dla etykiety. Metoda ta jest również wykorzystywana przy detekcji ciągłości folii celofanowej. Podczas procesu uczenia należy przepuścić kilka arkuszy folii przez obszar działania czujnika. Na tej podstawie sensor rozróżnia sygnały i jest w stanie wykryć przerwę w ciągłości.

ESP-4 wykrywanie etykiet

ESP-4 jako detektor ciągłości materiału

B) Uczenie - etykieta i nośnik oddzielnie
Różnica w sile sygnału przechodzącego przez sam nośnik, a nośnik z etykietą może być bardzo mała. W celu uzyskania prawidłowego pomiaru należy przeprowadzić uczenie czujnika oddzielnie. Najpierw sam nośnik, a następnie nośnik wraz z etykietą. W takim wypadku próg przełączania występuję pomiędzy poziomami tych sygnałów.

C) Detekcja podwójnego arkusza
Materiały arkuszowe przechowywane są przeważnie w rolkach. Problemem jaki może się pojawić są sklejone/złączone arkusze. Czujnik ESP jest wyposażony w opcję przeznaczoną do takich aplikacji. Sensor firmy Microsonic wykrywa różnicę grubości arkusza, a następnie wysyła sygnał na wyjście.

ESP-4 jako detektor podwójnego arkusza, spoin, zgrubień

Dwa typy obudowy przeznaczone do innych częstotliwości
ESP-4/3CDD/M18 E+S wyposażony w odbiornik zintegrowany z elektroniką pomiarową. Typowe zastosowanie to detekcja podwójnego arkusza grubych materiałów.
ESP-4/M12/3CDD/M18 E+S  wyposażony w zewnętrzny odbiornik. Nadajnik i odbiornik zamknięte w gwintowanej tulei (M12). Ten wariant jest przeznaczony do detekcji etykiet.

Dane techniczne

Model

esp-4/3CDD/M18 E+S

esp-4/M12/3CDD/M18 E+S

Obudowa

Cylindryczna M18

Cylindryczna M12 z oddalonym wzmacniaczem M18

Częstotliwość

400 kHz

500 kHz

Strefa martwa

7 mm

5 mm

Detekcja

Arkusze z gramaturą  < 20 g/m2 do >> 600 g/m2, metalowe laminowane arkusze i folie do 0.6 mm grubości, folie samoprzylepne, etykiety na taśmach

Arkusze z gramaturą  < 20 g/m2 do >> 400 g/m2, metalowe laminowane arkusze i folie do 0.2 mm grubości, folie samoprzylepne, etykiety na taśmach

Napięcie zasilania

20-30 VDC zabezpieczenie przed odwrotną polaryzacją

Prąd bez obciążenia

≤ 50 mA

≤ 50 mA

Połączenie

Kabel 2m

Kabel 2m

Wyjście

2 x PNP

2 x PNP

Czas reakcji

< 600 µs

< 600 µs

Wejście

3 x wejścia sterownicze

Metody ustawiania

oprogramowanie LinkControl, wejścia sterownicze (Teach-in)

Materiał obudowy

Elementy metalowe: mosiężna, niklowana. Elementy plastikowe: PBT,PA

Dystans nadajnika od odbiornika

20 - 40 mm; optymalne: 40 mm ± 3 mm

20 - 30 mm; optymalne: 20 mm ± 3 mm

Dopuszczalne odchylenie kątowe

zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °)

zalecany kąt montażu: ± 15 ° (± 10 ° ± 45 °)

Stopień ochrony

IP65

IP65

Temperatura pracy

-5º do +60ºC

-5º do +60ºC

Masa

130 g

160 g



Wymiary i schematy połączeń

Wymiary

ESP-4/3CDD/M18 E+S


ESP-4/M12/3CDD/M18 E+S




Schematy połączeń

ESP-4/3CDD/M18 E+S,

ESP-4/M12/3CDD/M18 E+S




Numery katalogowe

Nr katalogowy

Opis

Obudowa

Wyjście

esp-4/3CDD/M18 E+S

Czujnik ultradźwiękowy do wykrywania etykiet

M18

2 x PNP

esp-4/M12/3CDD/M18 E+S

Czujnik ultradźwiękowy do wykrywania etykiet

M12 z oddalonym wzmacniaczem M12

2 x PNP

esp-4/Empf/3CDD/M18

Odbiornik czujnika ultradźwiękowego do wykrywania etykiet

M18

2 x PNP

esp-4/Empf/M12/3CDD/M18

Odbiornik czujnika ultradźwiękowego do wykrywania etykiet

M12

2 x PNP



Akcesoria

Podobne produkty

Powiązane

Nowości

Dalmierze laserowe Dimetix – przykładowe zastosowania w intralogistyce

Dalmierze laserowe Dimetix oferują liczne korzyści w intralogistyce, przyczyniając się do wydajnego, kontrolowanego i bezpiecznego przepływu materiałów oraz zarządzania przestrzenią magazynową.

Nowości

WYŁĄCZNIKI KRAŃCOWE FIRMY BERNSTEIN DO MAŁYCH PRĄDÓW I TRUDNYCH WARUNKÓW PRACY

Wyłączniki krańcowe IN73 i MN78 firmy Bernstein idealnie nadają się do małych prądów.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.
