HPS+ Czujniki ultradźwiękowe
Nowoczesne czujniki firmy Microsonic przeznaczone do bezkontaktowego pomiaru odległości, poziomu oraz do wykrywania obiektów. Seria HPS czujników ultradźwiękowych jest odporna na ciśnienie do 6 bar. Dzięki zastosowaniu gwintowanego gniazda 1/2’’ możliwa jest instalacja czujnika bezpośrednio w zbiorniku o wysokim ciśnieniu.

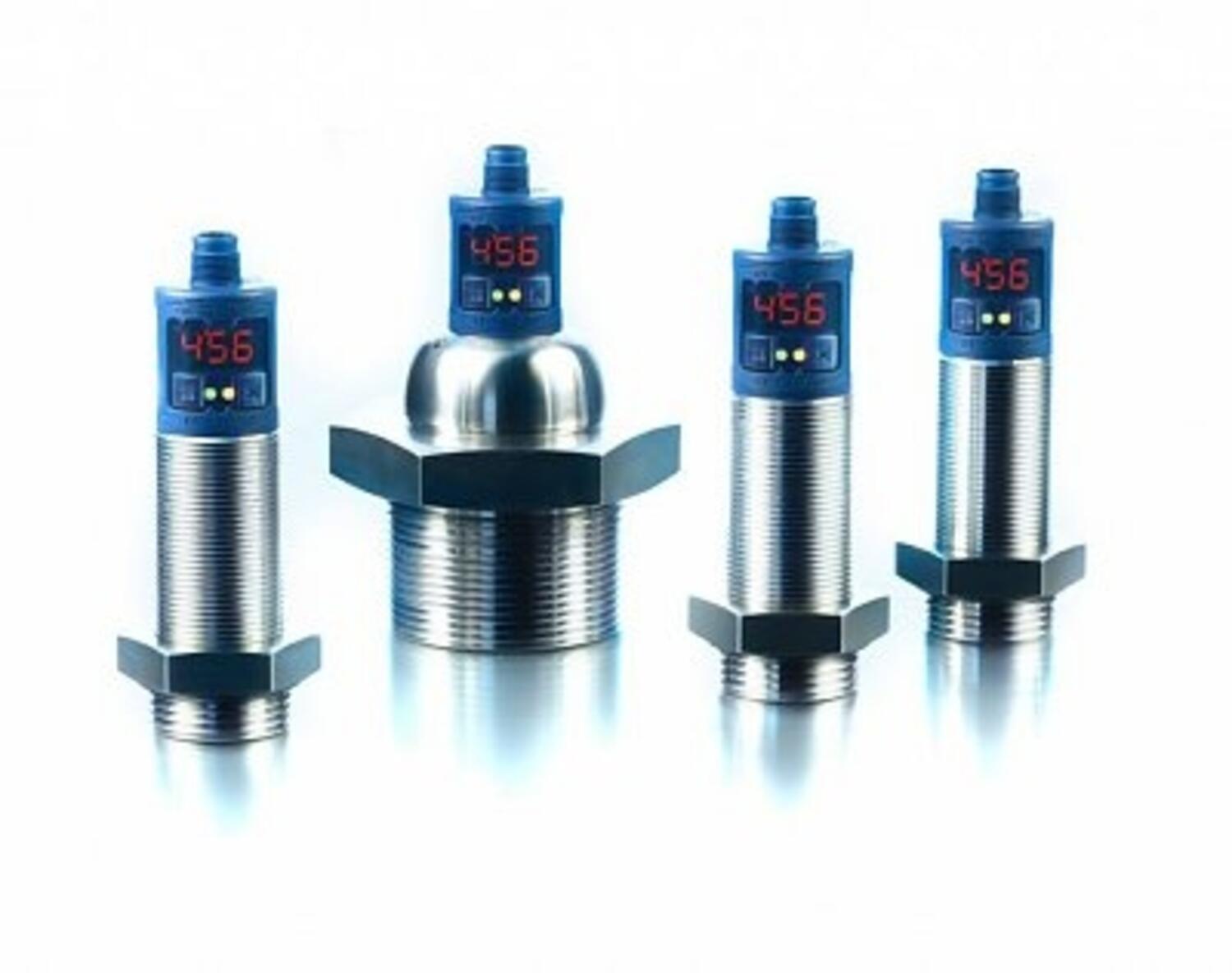

Czujnik ultradźwiękowy serii HPS+
Sensory ultradźwiękowe serii HPS+ przeznaczone do pracy z żrącymi mediami oraz w procesach pod wysokim ciśnieniem. Przetwornik ultradźwiękowy pokryty powłoką ochronną z teflonu. Obudowa wykonana ze stali nierdzewnej lub PVDF(Polifluorek winylidenu) i uszczelnienie wykonane z FFKM(kauczuk perfluorowy) zapewniają wysoki stopień kwasoodporności.
Czujniki ultradźwiękowe serii HPS+ stosowane są także w aplikacjach pomiaru poziomu cieczy w zbiornikach pod wysokim ciśnieniem (do 6 bar). W przypadku zbiorników wypełnianych od góry lub wyposażonych w elementy mieszające istnieje dedykowane oprogramowanie, które pozwala na poprawny odczyt sensora. Hermetyczny montaż w zbiorniku jest realizowany za pomocą 1 lub 2 calowego gwintowanego kołnierza.

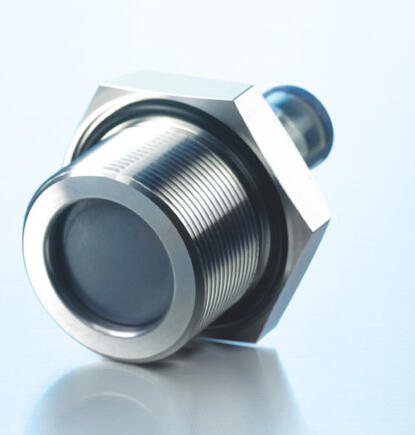

Czujnik HPS+ z powłoką teflonową i uszczelnieniem FFKM
Kwasoodporność
Kwasoodporność i jakość uszczelnienia zostało przetestowane. Podczas testu czujnik był poddany działaniu rozcieńczalnika celulozowego i zmiennemu ciśnieniu. Rozcieńczalnik celulozowy jest ekstremalnie żrący i posiada wysoki współczynnik penetracji.
Sensor HPS+340 w obudowie PVDF
Możliwość wyboru między dwoma różnymi typami wyjść:
2x wyjście PNP
1x wyjście PNP + 1x wyjście analogowe (4-20 mA lub 0-10V)
Czujniki serii HPS+ mogą pracować w 3 trybach;
- Jednoprogowym
- Okna
- Bariery ultradźwiękowej - "2 way"
TouchControl
Wszystkie ustawienia wykonywane są za pomocą funkcji TouchControl. Czytelny wyświetlacz LED wyświetla aktualną wartość mierzoną wyrażoną w milimetrach lub centymetrach. Operując dwoma przyciskami poniżej wyświetlacza, wywołane jest proste menu parametryzacji. Punkty detekcji oraz okna pomiarowe mogą być ustawione numerycznie wykorzystując wyświetlacz LED bez konieczności umieszczania obiektu w zasięgu czujnika. Zatem możliwa jest całkowita kalibracja czujnika bez wykorzystania reflektorów, nawet poza aplikacją w której czujnik ma być użyty.
TouchControl z wyświetlaczem LED
Programowanie trybu jednoprogowego i wyjścia analogowego
Aby ustawić odpowiednie progi należy albo wpisać numerycznie wykorzystując wyświetlacz LED, albo za pomocą procedury uczenia Teach-in. Użytkownik może wybrać metodę, która bardziej mu odpowiada. Sensory serii HPS+ wspierają synchronizację, operacje wielowątkowe i posiadają szerokie spektrum możliwości parametryzacji za pomocą LinkControl.
W celu uzyskania szczegółowych informacji należy przejść do zakładki Funkcja produktu Microsonic serii "MIC+".
Wskazanie LED
Dwie trójkolorowe diody LED wskazujące stan bieżący wyjść oraz wyjść analogowych.
Dane techniczne
Model | hps+25/DIU/ | hps+35/DIU/ | hps+130/DIU/ | hps+340/DIU/ |
Zakres detekcji | 30 - 250 mm | 85 - 350 mm | 200 - 2000 mm | 350 - 3400 mm |
Max zakres | 990 mm | 1500 mm | 5000 mm | 8000 mm |
Częstotliwość | 320 kHz | 320 kHz | 180 kHz | 120 kHz |
Rozdzielczość | 0.025 -0.3mm | 0.18 -0.45mm | 0.18 -1.5mm | 0.18 -2.4mm |
Złącze elektryczne | Złącze 5-stykowe M12 | |||
Stopień ochrony | IP67 | |||
Metody ustawiania | Przyciski TouchControl lub oprogramowanie LinkControl | |||
Czas reakcji | 68 ms | 84 ms | 160 ms | 240 ms |
Elementy obsługi | Przycisk na obudowie | |||
Temperatura pracy | -25ºC do +70ºC | |||
Materiał obudowy | Stal nierdzewna | |||
Elementy z tworzywa: PBT, TPU | ||||
Powłoka PTFE | Powłoka PTFE | Powłoka PTFE | Powłoka PTFE | |
Wymiary i schematy połączeń

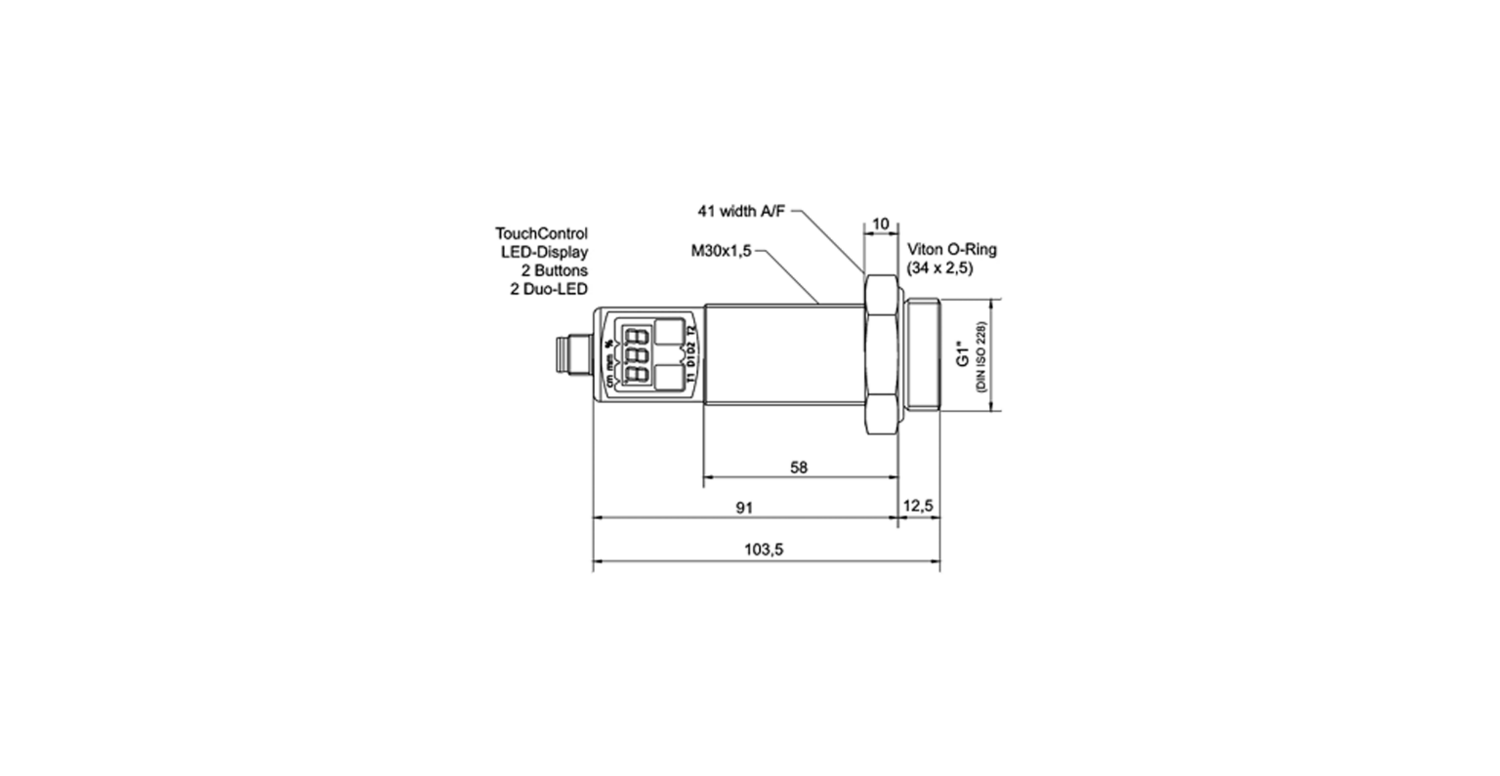

Wymiary | |
HPS+25, HPS+35, HPS+130 |
|
HPS+340 |
|
Schemat Połączeń | |
2x wyjście PNP |
|
PNP + Analogowe |
|
Zasięg detekcji
Zakres detekcji | |
HPS+25 |
|
HPS+35 |
|
HPS+130 |
|
HPS+340 |
|
Numery katalogowe
Nr katalogowy | Opis | Zakres | Rodzaj wyjścia |
hps+25/DD/TC/E/G1 | Czujnik ultradźwiękowy | 30 - 250 mm | 2 x PNP |
hps+25/DIU/TC/E/G1 | Czujnik ultradźwiękowy | 30 - 250 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+35/DD/TC/E/G1 | Czujnik ultradźwiękowy | 85 - 350 mm | 2 x PNP |
hps+35/DIU/TC/E/G1 | Czujnik ultradźwiękowy | 85 - 350 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+130/DD/TC/E/G1 | Czujnik ultradźwiękowy | 200 - 2000 mm | 2 x PNP |
hps+130/DIU/TC/E/G1 | Czujnik ultradźwiękowy | 200 - 2000 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+340/DD/TC/E/G2 | Czujnik ultradźwiękowy | 350 - 3400 mm | 2 x PNP |
hps+340/DIU/TC/E/G2 | Czujnik ultradźwiękowy | 350 - 3400 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+340/DD/TC/G2 | Czujnik ultradźwiękowy, | 350 - 3400 mm | 2 x PNP |
hps+340/DIU/TC/G2 | Czujnik ultradźwiękowy, obudowa PVDF | 350 - 3400 mm | PNP + analogowe 4-20 mA / 0-10 V |
- Odporny na ciśnienie do 6 barów
- Membrana PTFE - ochrona przed agresywnym środowiskiem
- Możliwość instalacji bezpośrednio w zbiorniku, dzięki gwintowanemu G1", G2" gniazdu
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Nie |
|---|---|
| Materiał | Hartowana stal nierdzewna |
| Napięcie zasilania | 9-30 V DC |
| Rozdzielczość | 0,025 mm |
| Stopień ochrony IP | IP67 |
| Strefa martwa | 30 mm |
| Wyjście | 0–20 mA, 0–10 V, NC, NO |
| Wyświetlacz | Tak |
| Zakres detekcji | 250 mm |
| Zasięg max | 990 mm |
Do pobrania
Opis produktu
Nowoczesne czujniki firmy Microsonic przeznaczone do bezkontaktowego pomiaru odległości, poziomu oraz do wykrywania obiektów. Seria HPS czujników ultradźwiękowych jest odporna na ciśnienie do 6 bar. Dzięki zastosowaniu gwintowanego gniazda 1/2’’ możliwa jest instalacja czujnika bezpośrednio w zbiorniku o wysokim ciśnieniu.
Czujnik ultradźwiękowy serii HPS+
Sensory ultradźwiękowe serii HPS+ przeznaczone do pracy z żrącymi mediami oraz w procesach pod wysokim ciśnieniem. Przetwornik ultradźwiękowy pokryty powłoką ochronną z teflonu. Obudowa wykonana ze stali nierdzewnej lub PVDF(Polifluorek winylidenu) i uszczelnienie wykonane z FFKM(kauczuk perfluorowy) zapewniają wysoki stopień kwasoodporności.
Czujniki ultradźwiękowe serii HPS+ stosowane są także w aplikacjach pomiaru poziomu cieczy w zbiornikach pod wysokim ciśnieniem (do 6 bar). W przypadku zbiorników wypełnianych od góry lub wyposażonych w elementy mieszające istnieje dedykowane oprogramowanie, które pozwala na poprawny odczyt sensora. Hermetyczny montaż w zbiorniku jest realizowany za pomocą 1 lub 2 calowego gwintowanego kołnierza.
Czujnik HPS+ z powłoką teflonową i uszczelnieniem FFKM
Kwasoodporność
Kwasoodporność i jakość uszczelnienia zostało przetestowane. Podczas testu czujnik był poddany działaniu rozcieńczalnika celulozowego i zmiennemu ciśnieniu. Rozcieńczalnik celulozowy jest ekstremalnie żrący i posiada wysoki współczynnik penetracji.
Sensor HPS+340 w obudowie PVDF
Możliwość wyboru między dwoma różnymi typami wyjść: 2x wyjście PNP 1x wyjście PNP + 1x wyjście analogowe (4-20 mA lub 0-10V)
Czujniki serii HPS+ mogą pracować w 3 trybach;
- Jednoprogowym
- Okna
- Bariery ultradźwiękowej - "2 way"
TouchControl
Wszystkie ustawienia wykonywane są za pomocą funkcji TouchControl. Czytelny wyświetlacz LED wyświetla aktualną wartość mierzoną wyrażoną w milimetrach lub centymetrach. Operując dwoma przyciskami poniżej wyświetlacza, wywołane jest proste menu parametryzacji. Punkty detekcji oraz okna pomiarowe mogą być ustawione numerycznie wykorzystując wyświetlacz LED bez konieczności umieszczania obiektu w zasięgu czujnika. Zatem możliwa jest całkowita kalibracja czujnika bez wykorzystania reflektorów, nawet poza aplikacją w której czujnik ma być użyty.
TouchControl z wyświetlaczem LED
Programowanie trybu jednoprogowego i wyjścia analogowego
Aby ustawić odpowiednie progi należy albo wpisać numerycznie wykorzystując wyświetlacz LED, albo za pomocą procedury uczenia Teach-in. Użytkownik może wybrać metodę, która bardziej mu odpowiada. Sensory serii HPS+ wspierają synchronizację, operacje wielowątkowe i posiadają szerokie spektrum możliwości parametryzacji za pomocą LinkControl.
W celu uzyskania szczegółowych informacji należy przejść do zakładki Funkcja produktu Microsonic serii "MIC+".
Wskazanie LED
Dwie trójkolorowe diody LED wskazujące stan bieżący wyjść oraz wyjść analogowych.
Dane techniczne
Model | hps+25/DIU/ | hps+35/DIU/ | hps+130/DIU/ | hps+340/DIU/ |
Zakres detekcji | 30 - 250 mm | 85 - 350 mm | 200 - 2000 mm | 350 - 3400 mm |
Max zakres | 990 mm | 1500 mm | 5000 mm | 8000 mm |
Częstotliwość | 320 kHz | 320 kHz | 180 kHz | 120 kHz |
Rozdzielczość | 0.025 -0.3mm | 0.18 -0.45mm | 0.18 -1.5mm | 0.18 -2.4mm |
Złącze elektryczne | Złącze 5-stykowe M12 | |||
Stopień ochrony | IP67 | |||
Metody ustawiania | Przyciski TouchControl lub oprogramowanie LinkControl | |||
Czas reakcji | 68 ms | 84 ms | 160 ms | 240 ms |
Elementy obsługi | Przycisk na obudowie | |||
Temperatura pracy | -25ºC do +70ºC | |||
Materiał obudowy | Stal nierdzewna | |||
Elementy z tworzywa: PBT, TPU | ||||
Powłoka PTFE | Powłoka PTFE | Powłoka PTFE | Powłoka PTFE | |
Wymiary i schematy połączeń
Wymiary | |
HPS+25, HPS+35, HPS+130 |
|
HPS+340 |
|
Schemat Połączeń | |
2x wyjście PNP |
|
PNP + Analogowe |
|
Zasięg detekcji
Zakres detekcji | |
HPS+25 |
|
HPS+35 |
|
HPS+130 |
|
HPS+340 |
|
Numery katalogowe
Nr katalogowy | Opis | Zakres | Rodzaj wyjścia |
hps+25/DD/TC/E/G1 | Czujnik ultradźwiękowy | 30 - 250 mm | 2 x PNP |
hps+25/DIU/TC/E/G1 | Czujnik ultradźwiękowy | 30 - 250 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+35/DD/TC/E/G1 | Czujnik ultradźwiękowy | 85 - 350 mm | 2 x PNP |
hps+35/DIU/TC/E/G1 | Czujnik ultradźwiękowy | 85 - 350 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+130/DD/TC/E/G1 | Czujnik ultradźwiękowy | 200 - 2000 mm | 2 x PNP |
hps+130/DIU/TC/E/G1 | Czujnik ultradźwiękowy | 200 - 2000 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+340/DD/TC/E/G2 | Czujnik ultradźwiękowy | 350 - 3400 mm | 2 x PNP |
hps+340/DIU/TC/E/G2 | Czujnik ultradźwiękowy | 350 - 3400 mm | PNP + analogowe 4-20 mA / 0-10 V |
hps+340/DD/TC/G2 | Czujnik ultradźwiękowy, | 350 - 3400 mm | 2 x PNP |
hps+340/DIU/TC/G2 | Czujnik ultradźwiękowy, obudowa PVDF | 350 - 3400 mm | PNP + analogowe 4-20 mA / 0-10 V |
